SDK 系统资源配置

内存划分与调整​

本章节将讨论在启动过程中的各个阶段，物理内存的占用及其生命周期，重点分析在应用运行阶段，系统为用户开发留出的内存余量，以及典型多媒体场景下的内存占用情况。同时，还将介绍AW内存统计工具ramparser的使用方法。

下文会介绍常电方案与快起方案的区别，常电代表普通启动通路，系统完整启动后运行应用程序。快起代表快速启动通路，通过深度优化定制达到快速启动出图的速度。

ramparser 介绍​

SDK提供了ramparser工具用于内存统计。ramparser会按模块对内核、媒体（包括ion内存占用）以及用户进程的内存使用情况进行详细统计。我们可以使用ramparser -a命令对整体内存进行统计分析，而使用ramparser -p pid命令则可以跟踪特定进程的内存使用情况，帮助定位内存相关问题。

Usage : ramparser [option]
Options:
      -k all                       : 显示内核空间内存使用情况；
      -k vma                       : 显示内核空间的vmalloc内存使用情况；
      -k pagesort [input] [output] : 根据堆栈追踪排序页面所有者；
      -u                           : 显示用户空间内存使用情况；
      -a                           : 显示内核空间和用户空间的内存使用情况；
      -p pid                       : 显示指定进程的详细内存信息并输出到屏幕；
      -p all                       : 显示所有进程的内存使用情况，等同于 '-u'；
      -r                           : 显示所有预留内存；
      -s                           : 打印size_pool信息；
      -S unslab                    : 打印slab内存信息；
      -v                           : 打印版本信息；
      -V                           : 打印更多的详细信息；

示例输出 ramparser -a

-----*****Mem Used Info For Kernel Space*****-----

Kernel stack      =    424 Kb
Kernel pagetables =     60 Kb
Kernel vmalloc    =   2960 Kb
Kernel modules    =      0 Kb
Kernel cma        =     64 Kb
Kernel dma_alloc  =      0 Kb (dma + dma pool + iommu)

Slab               =   8292 Kb (recalim + unrecalim + alloc_pages)
   slab_recalim    =   1876 Kb
   slab_unrecalim  =   6416 Kb
   slab buddy(>8K) =      0 Kb

Buddy Pages  =   3884 Kb
  lru_anon   =    248 Kb (≈ anon + shmem(anon) + mlock)
    anon     =    256 Kb
    shmem    =      4 Kb
    mlock    =      0 Kb
  lru_file   =   3636 Kb (≈ buffer + cached - shmem(file))
    buffer   =   1332 Kb
    cached   =   2308 Kb

dmabuf          =    280 Kb
   heap uncache =      0 Kb
   heap         =      0 Kb
   cma          =      0 Kb
   ion          =    280 Kb
   other        =      0 Kb


-----*****Mem Used Info For User Space*****-----

ther number on the left is the actual allocated memory.
ther number on the right is the logic allocated memory.
e.g.
        4/16      : logic malloc 16K, but phys alloc 4K

Pid    Code+Rodata(Kb)    Data(Kb)      heap(Kb)      Stack(Kb)     mmap(Kb)       lib(Kb)    share(Kb)   pss(Kb) Process
1          220/288          4/4           4/4           4/132         0/0         412/604            0       220 /sbin/init
122         64/68           4/4           4/4           8/132        32/416       540/604            0       245 /bin/adbd
177         36/44           4/4           4/4           8/132        16/272       560/744            0       308 wifi_daemon
198        284/288          4/4           4/4           4/132         8/8         540/604            0       331 -/bin/sh
Rss total: 2.70 Mb , Pss total: 1.08 Mb

size pool info:
pool[0]: 264 KB of 23 MB uesed

Mem Used Summary(For kernel space only):
Mem    Total           64 Mb   (Free 10.44 Mb, Available 13.35 Mb)
Kernel Reserved         35.69 Mb   (Not Include Nomap Reserved mem)
Kernel Nomap Reserved    4.30 Mb

Watermark:
    normal: min 636K, low 792K, high 948K

内核空间内存使用情况

  • 内核栈 (Kernel stack): 424 Kb
  • 内核页表 (Kernel pagetables): 60 Kb
  • 内核vmalloc (Kernel vmalloc): 2960 Kb
  • 内核模块 (Kernel modules): 0 Kb
  • 内核CMA (Kernel cma): 64 Kb
  • 内核DMA分配 (Kernel dma_alloc): 0 Kb（包括 DMA、DMA池和IOMMU）

Slab分配

  • 总Slab内存: 8292 Kb
    • slab_recalim: 1876 Kb
    • slab_unrecalim: 6416 Kb
    • slab buddy (>8K): 0 Kb

Buddy页面

  • 总Buddy页面内存: 3884 Kb
    • lru_anon (匿名页面): 248 Kb
      • anon: 256 Kb
      • shmem (共享内存): 4 Kb
      • mlock (锁页): 0 Kb
    • lru_file (文件页面): 3636 Kb
      • buffer (缓冲区): 1332 Kb
      • cached (缓存): 2308 Kb

DMABUF内存使用

  • 总内存: 280 Kb
    • ion: 280 Kb
    • 其他: 0 Kb

用户空间内存使用情况

以下为每个进程的内存分配情况，列出了实际分配内存和逻辑分配内存。

MetricPid 1 (/sbin/init)Pid 122 (/bin/adbd)Pid 177 (wifi_daemon)Pid 198 (-/bin/sh)
Code+Rodata (Kb)220/28864/6836/44284/288
Data (Kb)4/44/44/44/4
Heap (Kb)4/44/44/44/4
Stack (Kb)4/1328/1328/1324/132
Mmap (Kb)0/032/41616/2728/8
Lib (Kb)412/604540/604560/744540/604
Share (Kb)0000
PSS (Kb)220245308331
  • Rss total: 2.70 Mb
  • Pss total: 1.08 Mb

内存池信息

  • size pool:
    • pool[0]: 23 MB 中使用了 264 KB 的内存

内核空间内存总结

  • 总内存: 64 Mb

    • 空闲内存 (Free): 10.44 Mb
    • 可用内存 (Available): 13.35 Mb

  • 内核保留内存: 35.69 Mb

  • 内核不映射保留内存: 4.30 Mb

水位信息 (Watermark)

  • normal (常规):
    • min: 636 Kb
    • low: 792 Kb
    • high: 948 Kb

预留内存​

预留内存配置文件

预留内存是在 dts 设备树上设置，以下是 PERF2 板级 board.dts 的路径：

device/config/chips/v821/configs/perf2/linux-5.4-ansc/board.dts

设置方法是

reg(保留内存) = < 物理起始地址高32bit，物理起始地址低32bit 长度大小高32bit 长度大小低32bit>

预留内存 e907_mem_fw

e907_mem_fw：rtos镜像存放空间，在rtos与kernel建立通信后会被 kernel 释放.

v821-perf2 单目配置

e907_mem_fw: e907_mem_fw@81444000 {
        /* boot0 & uboot0 load elf addr */
        reg = <0x0 0x81444000 0x0 0x00200000>;
};

perf2_fastboot_dual 双目配置

e907_mem_fw: e907_mem_fw@81484000 {
        /* boot0 & uboot0 load elf addr */
        reg = <0x0 0x81484000 0x0 0x0025B000>;
};

这一块配置地址如果修改，会在编译的时候，自动修改boot0的配置宏，让boot0加载rtos_fw的地址跟着bord.dts变化：

autogen_dts_info.h:16:#define DTS_RESERVED_e907_mem_fw_ADDR 0x81484000

预留内存 rv_ddr_reserved

rv_ddr_reserved：rtos系统的运行空间

v821-perf2 单目配置

rv_ddr_reserved: rvddrreserved@81000000 {
        reg = <0x0 0x81000000 0x0 0x400000>;
        no-map;/*不会被映射到linux系统，linux系统完全看不到该内存*/
};

perf2_fastboot_dual 双目配置

rv_ddr_reserved: rvddrreserved@81000000 {
        reg = <0x0 0x81000000 0x0 0x440000>;
        no-map;
};

rtos的运行地址需要再rtos编译的时候指定。这个保留地址应该和rtos代码仓库中的defconfig配置文件一致：

lichee/rtos/projects/v821_e907/{LICHEE_BOARD}/defconfig

配置如下

CONFIG_ARCH_START_ADDRESS=0x81000000
CONFIG_ARCH_MEM_LENGTH=0x400000

大核起来后会把下面小节介绍的保留地址传递给小核，让小核使用正确的保留地址。小核接收到地址后初始化会有如下打印：

rtos_map_ddr打印

预留内存rv_vdev0buffer

rv_vdev0buffer：用于和E907通信的共享内存，一般256K。

v821-perf2 单目配置

/*
* The name should be "vdev%dbuffer".
* Its size should be not less than
*     RPMSG_BUF_SIZE * (num of buffers in a vring) * 2
*   = 512 * (num of buffers in a vring) * 2
*/
rv_vdev0buffer: vdev0buffer@81400000 {
        compatible = "shared-dma-pool";
        reg = <0x0 0x81400000 0x0 0x40000>;
        no-map;/*不会被映射到linux系统，linux系统完全看不到该内存*/
};

perf2_fastboot_dual 双目配置

rv_vdev0buffer: vdev0buffer@81440000 {
        compatible = "shared-dma-pool";
        reg = <0x0 0x81440000 0x0 0x40000>;
        no-map;
};

预留内存rv_vdev0buffer/rv_vdev0vring1

rv_vdev0buffer/rv_vdev0vring1：存放和E907通信相关的控制信息，一般每个8K。

v821-perf2 单目配置

/*
* The name should be "vdev%dvring%d".
* The size of each should be not less than
*     PAGE_ALIGN(vring_size(num, align))
*   = PAGE_ALIGN(16 * num + 6 + 2 * num + (pads for align) + 6 + 8 * num)
*
* (Please refer to the vring layout in include/uapi/linux/virtio_ring.h)
*/

rv_vdev0vring0: vdev0vring0@81440000 {
        reg = <0x0 0x81440000 0x0 0x2000>;
        no-map;/*不会被映射到linux系统，linux系统完全看不到该内存*/
};

rv_vdev0vring1: vdev0vring1@81442000 {
        reg = <0x0 0x81442000 0x0 0x2000>;
        no-map;/*不会被映射到linux系统，linux系统完全看不到该内存*/
};

perf2_fastboot_dual 双目配置

rv_vdev0vring0: vdev0vring0@81480000 {
        reg = <0x0 0x81480000 0x0 0x2000>;
        no-map;
};

rv_vdev0vring1: vdev0vring1@81482000 {
        reg = <0x0 0x81482000 0x0 0x2000>;
        no-map;
};

预留内存e907_share_irq_table

e907_share_irq_table：存放GPIO中断信息，rtos据此判断GPIO是否属于自己，8K。

v821-perf2 单目配置

e907_share_irq_table: share_irq_table@81644000 {
        reg = <0x0 0x81644000 0x0 0x2000>;
        no-map;/*不会被映射到linux系统，linux系统完全看不到该内存*/
};

perf2_fastboot_dual 双目配置

e907_share_irq_table: share_irq_table@816EE000 {
        reg = <0x0 0x816EE000 0x0 0x2000>;
        no-map;
};

预留内存e907_rpbuf_reserved

e907_rpbuf_reserved:该内存预留是为两核之间消息通讯。

v821-perf2 单目配置

e907_rpbuf_reserved:e907_rpbuf@81646000 {
        compatible = "shared-dma-pool";
        reg = <0x0 0x81646000 0x0 0x20000>;
        no-map; /*不会被映射到linux系统，linux系统完全看不到该内存*/
};

perf2_fastboot_dual 双目配置

e907_rpbuf_reserved:e907_rpbuf@816F0000 {
        compatible = "shared-dma-pool";
        reg = <0x0 0x816F0000 0x0 0x40000>;
        no-map;
};

预留内存isp_dram_reserved

isp_dram_reserved： 用于rtos小核vin模块使用的内存池。

这一块会涉及rtos小核那边出图buf，如果分辨率有变化或者使用双目，需要调节这里的预留空间大小。

释放：在kernel 初始化vin/isp 驱动后会释放这块区域。

v821-perf2 单目配置

isp_dram_reserved:isp_dram@81666000 {
        reg = <0x0 0x81666000 0x0 0x0069A000>;
};

perf2_fastboot_dual 双目配置

isp_dram_reserved:isp_dram@81730000 {
        reg = <0x0 0x81730000 0x0 0x005d0000>;
};

内存池​

预留内存size_pool/cma（可根据方案需要修改）

这两个都是设置 ION 内存的， 这里 ION 内存池是给 Linux 音视频等多媒体使用的。

  • CMA内存：CMA（Contiguous Memory Allocator）内存是一种用于分配连续物理内存的机制。CMA通常用于设备驱动程序或其他需要大块连续内存的场景，例如图形处理或视频处理。除了多媒体申请使用，在系统内存不足情况下，Linux系统也可能申请该内存给自己使用；
  • size_pool：全志自己定义的 ION 内存池，它只给特定申请它的人使用，Linux系统无法使用。

v821-perf2 单目配置

size_pool {
        reg = <0 0x82000000 0 0x01400000>;
};

linux,cma {
        size = <0x0 0x400000>;
};

perf2_fastboot_dual 双目配置

size_pool {
        reg = <0 0x82000000 0 0x01400000>;
};

linux,cma {
        size = <0x0 0x400000>;
};

size_pool 除了在内存上先留出一段空间预留。其空间使用也被heap_size_pool描述的模块管理着：

heap_size_pool@0{
        compatible = "allwinner,size_pool";
        heap-name  = "size_pool";
        heap-id    = <0x7>;
        heap-base  = <0x82000000>;  //size_pool起始地址
        heap-size  = <0x01400000>;  //size_pool的大小
        heap-type  = "ion_size_pool";
        thrs = <512>; //走cma分配阈值
        sizes = <0 20480>;  //size_pool的大小，单位M
        fall_to_big_pool = <1>;
};

如果要改size_pool 内存池大小，需要改三个地方：

（1）size_pool中reg的大小； （2）heap_size_pool中heap-size （3）sizes的大小数值；

ION 内存分配规格如下图所示：

image-20250113145238945

注意事项​

  • 小内存分配到CMA上，可以有效的防止 size_pool 产生内存碎片。
  • 以上介绍的保留内存配置，除了 size_pool 和 cma 的内存池大小可以随方案更改，其他保留内存已规划好，请勿随意更改。否则很容易引起踩内存而导致数据异常或者CPU死机等情况。

SPI NOR 介质布局​

SPI NOR 常电存储介质布局​

SPI NOR 介质快启系统的存储布局，从分割线①分开来看，可以分两个区域

  1. 分割线①左边（白色方格）：是 boot0/uboot 启动分区； 它的区域划分由 uboot-board.dts 和 boot0源码管理； 从用户层看它是 /dev/mtd0分区。是裸分区。
  2. 分割线①右边（橙色方格）：是用户定义的分区；它的区域划分由 sys_partition_nor.fex 管理；如 boot 分区放内核镜像，env 分区放env镜像；从用户层看，他们是/dev/mtd1、/dev/mtd2

image-20250113145153900

分区名称描述
boot0存储 boot0 镜像文件，由 SDK 编译生成，用于设备启动的初始阶段。
boot_param存储 spinor 和 DDR 优化参数。
boot_package_nor存储 opensbi 镜像的分区，通常用于存放常电下的 opensbi 和 uboot。
gpt存储分区表，NOR Flash 恒定大小为 16KB，包含分区信息用于设备管理。
boot逻辑 boot 分区
env逻辑 env 分区
rootfs逻辑 rootfs 分区

SPI NOR 存储介质布局配置​

SPI NOR 存储介质布局由 uboot-board.dts 管理，这里以常电 PERF2 方案为例，讲解配置相关细节。

配置文件路径：

device/config/chips/v821/configs/perf2/uboot-board.dts

配置内容：

nor_map {
    flash_size = <16384>;
    logic_offset = <608>;
    secure_logic_offset = <2016>;
    rtos_logic_offset = <2016>;
    rtos_secure_logic_offset = <2016>;
    boot_param_start = <272>;
    boot_param_size = <8>;
    uboot_start = <280>;
    uboot_size = <328>;
    boot0_start = <0>;
    status = "okay";
};

这个配置片段定义了一个 NOR Flash 存储映射 (nor_map)，用于指定不同分区在Flash存储中的起始位置和大小。以下是每个参数的总结：

配置项解释：

配置项描述单位值
flash_sizeFlash 存储的总大小扇区（512字节）16384
logic_offset逻辑分区表的起始地址扇区（512字节）608
secure_logic_offset安全启动方案的逻辑分区表起始地址扇区（512字节）2016
rtos_logic_offsetRTOS 方案的逻辑分区表起始地址（不适合v821方案）扇区（512字节）2016
rtos_secure_logic_offset安全启动的 RTOS 逻辑分区起始地址（不适合v821方案）扇区（512字节）2016
boot_param_startboot_param 分区的起始偏移扇区（512字节）272
boot_param_sizeboot_param 分区的大小扇区（512字节）8
uboot_startuboot 分区的起始偏移扇区（512字节）280
uboot_sizeuboot 分区的大小扇区（512字节）328
boot0_startboot0 分区的起始偏移（固定从0开始）扇区（512字节）0
status配置状态-"okay"
  • 所有偏移和大小的单位是 扇区，每个扇区为 512 字节。
  • 各分区的起始地址和大小都需要按照设备的启动要求进行配置，确保各分区对齐并满足功能需求。
  • status = "okay" 表示该配置项有效，设备可以正常工作。

内核模块优化​

在开发过程中，会发现 RISC-V 架构的 KO 文件较 ARM 架构 KO 文件大很多

  1. 重定位格式差异：

    • RISCV采用的是RELA重定位格式，而ARM则使用REL格式。RELA格式相较于REL格式，每个重定位项会多占用 4 字节的空间，因此 RISCV 的重定位信息占用的空间相对较大。

  2. 变量地址读取方式：

    • RISCV在变量地址的读取上采用了高低位配合的方式。这种方式在某些情况下可能导致重定位项的数量增加，相较于ARM32架构，RISCV可能会多出一些符号。由于这些符号需要在符号表中进行记录，从而使得RISCV的符号表也相应增大。

  3. 分支目标计算方式：

    • RISCV架构在链接阶段才会计算分支目标地址，这与ARM架构不同。这种延迟计算的方式导致RISCV在.o文件中生成大量的.Lxxx代码段，这些代码段包含了大量的符号和重定位项，进一步增加了 KO 文件的体积。

基于此，为了减小内核大小，Tina 在生成 rootfs 时对指定的模块进行预处理，从而优化系统性能和存储占用。优点如下：

  1. 显著减小内核模块的大小：
    • 通过预处理，Tina 可以有效地减少内核模块的体积，平均可减小约50%的模块大小。这样一来，系统的存储资源得以节省，尤其在资源有限的嵌入式系统中尤为重要。
  2. 加快内核模块加载速度：
    • 预处理后的模块加载更加高效，因为其体积较小，加载时需要的时间和内存也相应减少。这将提高系统的响应速度，尤其是在启动和模块动态加载时的性能表现。
危险

由于预处理，导致内核模块与内核强依赖。

预处理后的模块和内核具有很强的关联性。因此，在进行 OTA 升级时，必须确保内核和模块同步升级。如果内核版本更新而模块未同步更新，可能会导致模块无法正常加载或运行，从而引发系统不稳定或错误。例如下图：

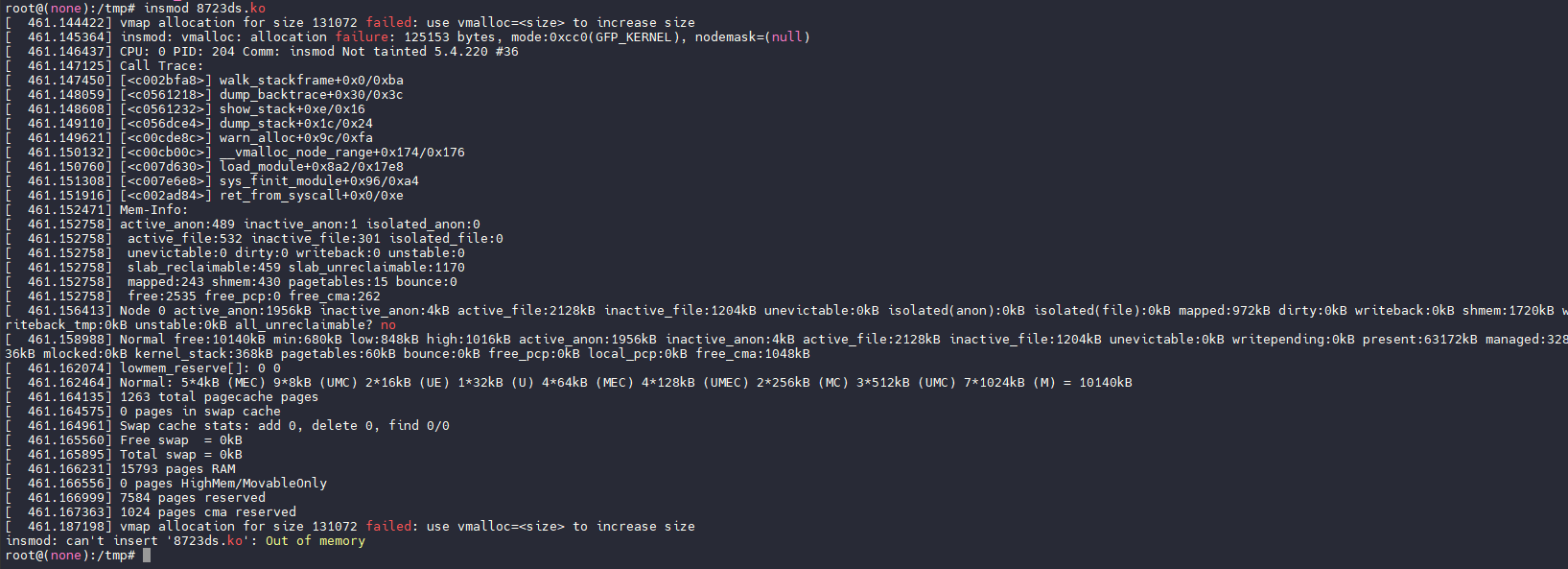

image-20250604164437753

配置内核模块优化功能​

这里以 perf2b 板级为例，演示配置内核模块优化功能，优化对象是 RTL8723D WIFI 驱动。

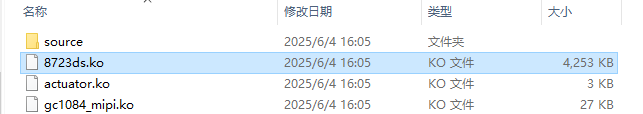

先记录下未优化前的驱动大小：

image-20250604161001532

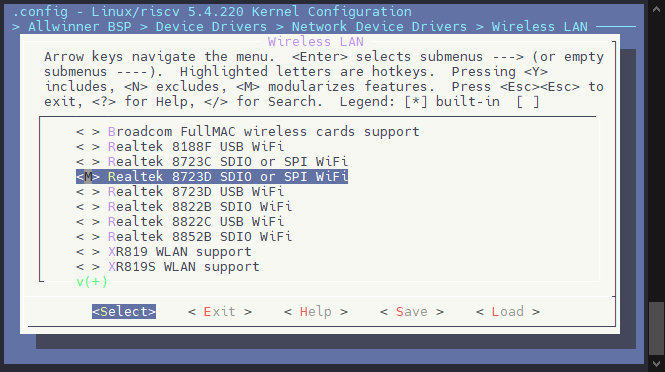

首先先将模块加入编译中，内核勾选驱动

image-20250604163038746

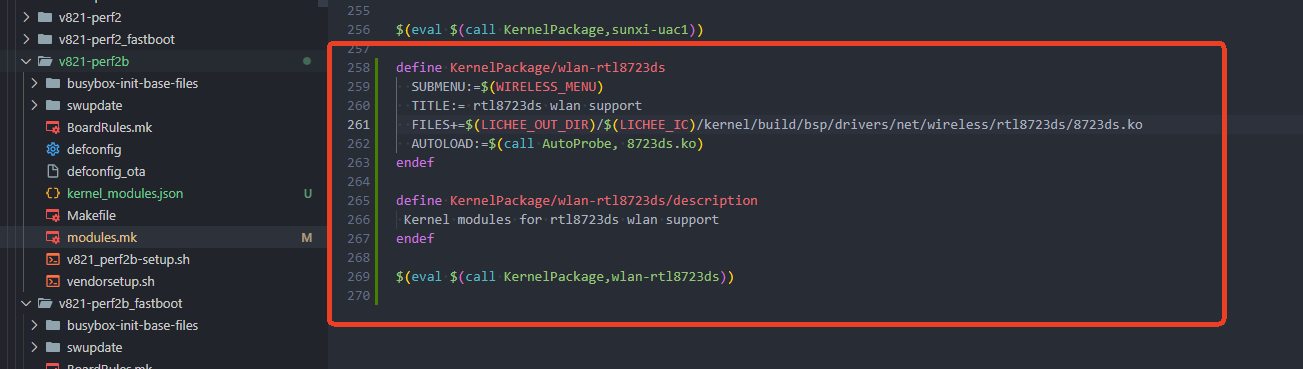

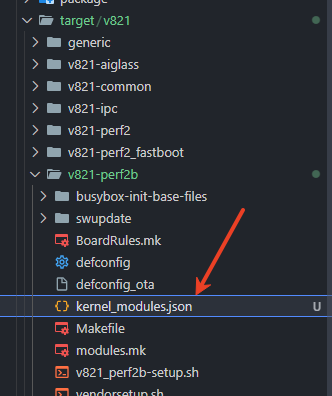

然后前往板级目录下修改 openwrt/target/v821/v821-perf2b/modules.mk 将模块加入编译

define KernelPackage/wlan-rtl8723ds
  SUBMENU:=$(WIRELESS_MENU)
  TITLE:= rtl8723ds wlan support
  FILES+=$(LICHEE_OUT_DIR)/$(LICHEE_IC)/kernel/build/bsp/drivers/net/wireless/rtl8723ds/8723ds.ko
  AUTOLOAD:=$(call AutoProbe, 8723ds.ko)
endef

define KernelPackage/wlan-rtl8723ds/description
 Kernel modules for rtl8723ds wlan support
endef

$(eval $(call KernelPackage,wlan-rtl8723ds))

image-20250604163638715

然后进 OpenWRT 勾选该模块

image-20250604163719642

注意

仅有在 OpenWRT 中勾选了的模块才会进行裁剪。否则即使配置了也不会裁剪。

前往板级目录下 openwrt/target/v821/v821-perf2b 新建配置文件 kernel_modules.json

image-20250604161137456

写入配置内容

{
        "status" : "okay",
        "core" : {
                "base" : "0xd7800000",
                "size" : "128M",
                "core_space" : "240K",
                "init_space" : "16K"
        },
        "modules" : {
                "8723ds.ko" : 0
        }
}

如果有多个 ko，后面的 ID 依次递增即可

不需要裁剪的 KO 一定不要加到列表中，裁剪什么加什么。
{
        "status" : "okay",
        "core" : {
                "base" : "0xd7800000",
                "size" : "128M",
                "core_space" : "240K",
                "init_space" : "16K"
        },
        "modules" : {
                "8723ds.ko" : 0,
                "aic8800.ko" : 1
        }
}
备注

注意 ID 不要超出分为地址范围。

计算方法：

最大 ID=sizecore_space+init_space−1\text{最大 ID} = \frac{\text{size}}{\text{core\_space} + \text{init\_space}} - 1

注：size，core_space，init_space 在配置文件里配置。

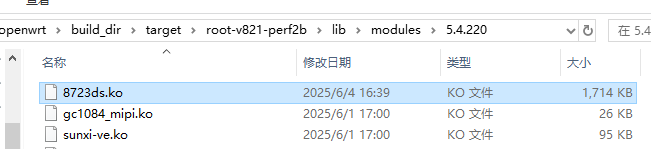

可以看到处理后的 KO 仅有 1.7M

8723ds.ko:  4303008(4303.01K) ->  1754548(1754.55K) -59%

image-20250604164219005

常见问题​

没发现 ko 变化大小

  1. 检查配置文件 kernel_modules.json 是否在板级目录下，例如 lunch 时选择的 v821-perf2b-tina 则前往文件夹 openwrt/target/v821/v821-perf2b 查看是否存在配置文件 kernel_modules.json。
  2. 配置文件 kernel_modules.json 中是否包含不使用的 KO 文件，如果有不用的 KO 或者不需要裁剪的 KO，请不要加入裁剪列表。
  3. 配置文件 kernel_modules.json 适配启用，检查 kernel_modules.json 中的 "status" : "okay" 是否配置正确。如果配置 "status" : "disabled", 则不会进行裁剪。
常见错误

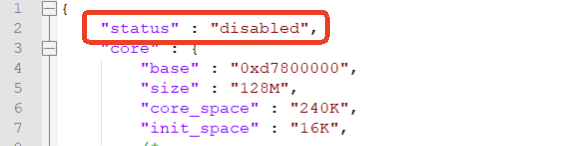

经常有开发者会复制其他方案的 kernel_modules.json 到这个方案，然后忘记修改 "status" : "disabled", 导致没有启用功能。请注意配置。

image-20250605130509365

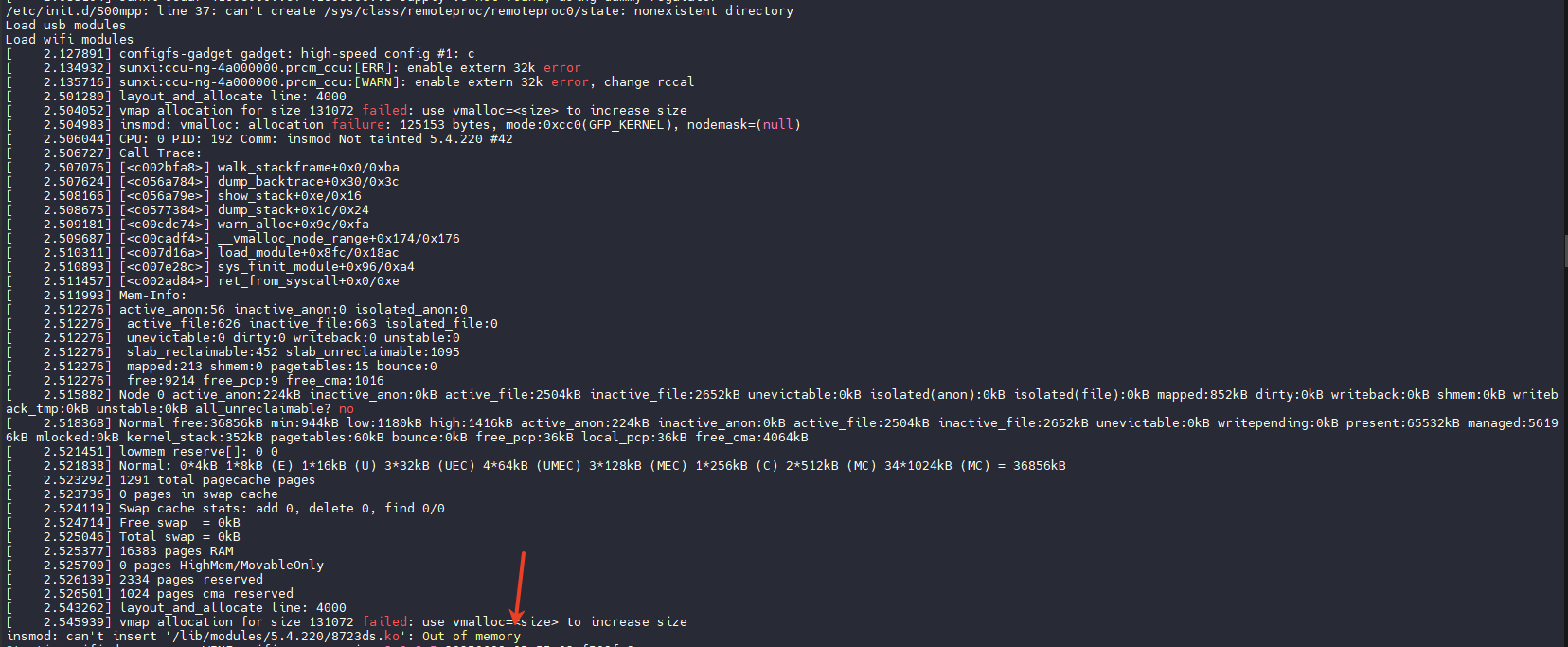

安装模块时爆内存

报错如下：

image-20250609145019197

此时需要适当增加配置文件的 size，core_space，init_space 大小

{
	"status" : "okay",
	"core" : {
		"base" : "0xd7800000",
		"size" : "512M",
		"core_space" : "4096K",
		"init_space" : "64K"
	},
	"modules" : {
		"8723ds.ko" : 0
	}
}

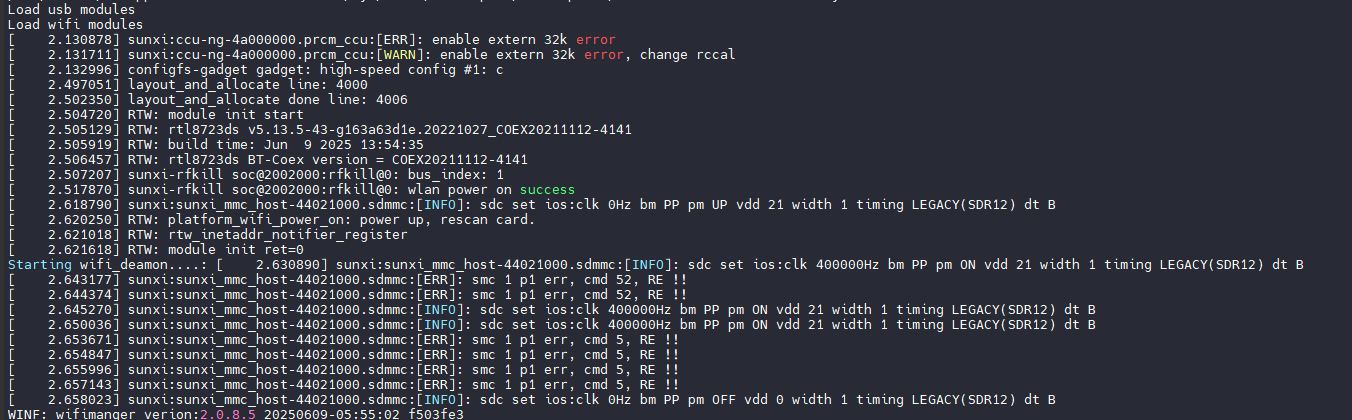

这样就可以安装模块了

image-20250609145206243
