开发板使用简介

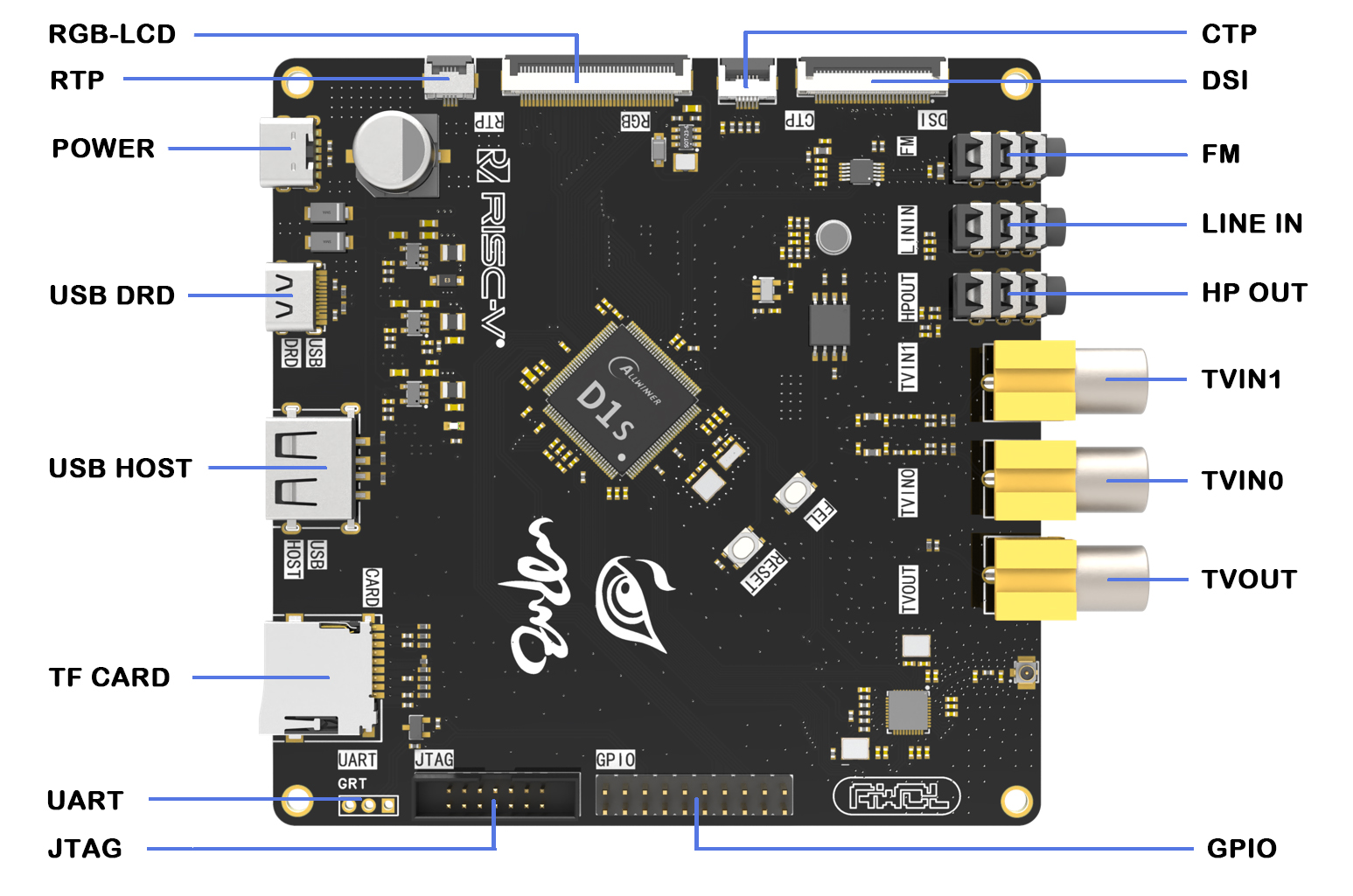

V1.0 版本外设资源图：

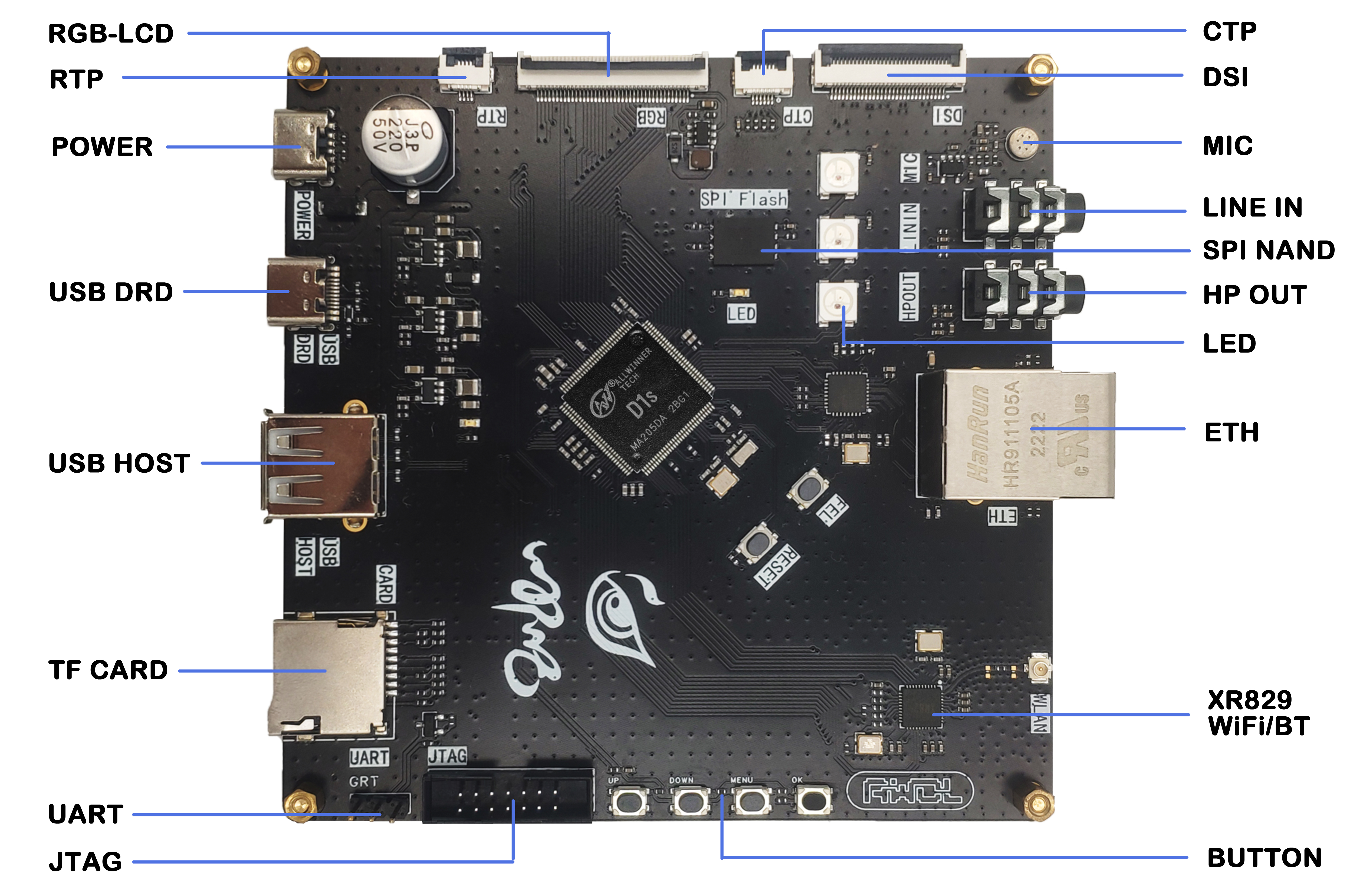

V1.1版本外设资源图：

开发板的连接

电源

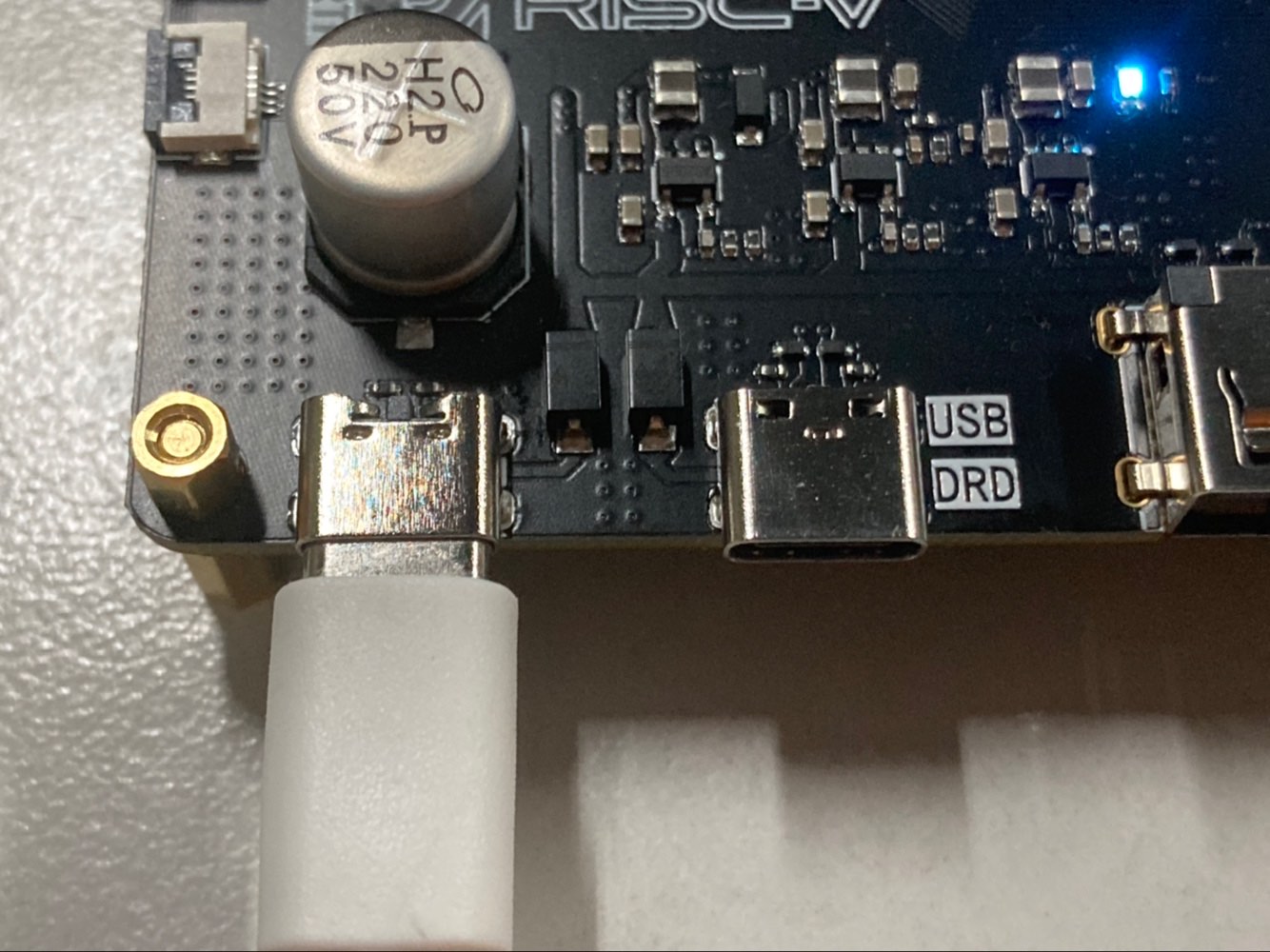

D1s 开发板提供两个电源输入的方法，第一个是位于电容旁的 USB Type C 供电接口，另外一个是 USB DRD 接口。电容旁的 USB Type C 供电接口仅仅作为供电使用，不传输数据，USB DRD 接口传输数据，同时也可以作为电源使用。

使用时可以仅使用任意一个 USB 供电，也可以使用两个 USB 同时进行供电。

UART 串口

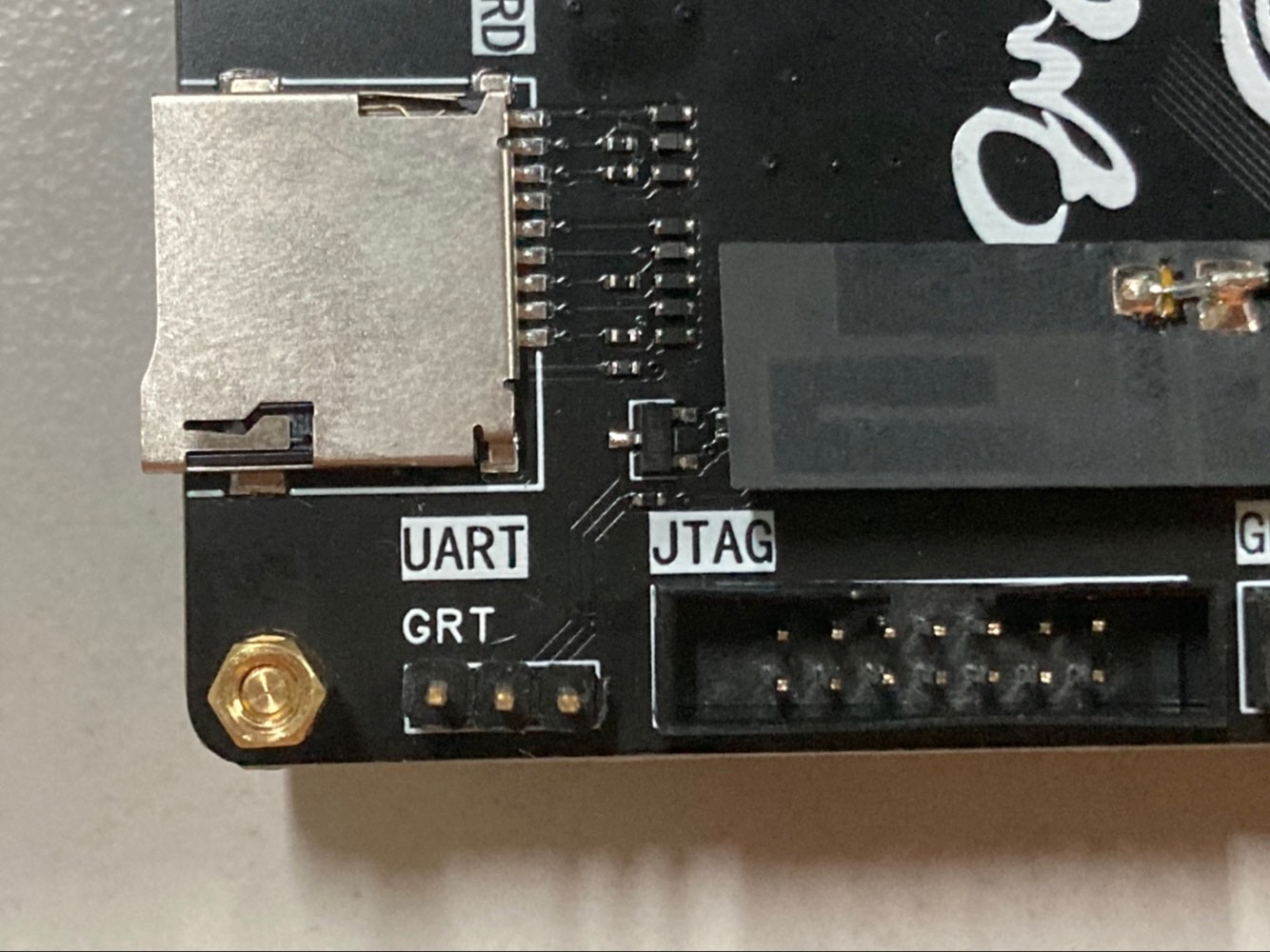

UART 串口位于 JTAG 接口与 CARD 接口旁，定义为

GND	RX	TX

对于 v1.1 版本硬件，此处为实际的 UART 定义而不是 v1.0 版本的交叉后的定义，对于 v1.1 版本定义如下：

GND	TX	RX

JTAG 调试口

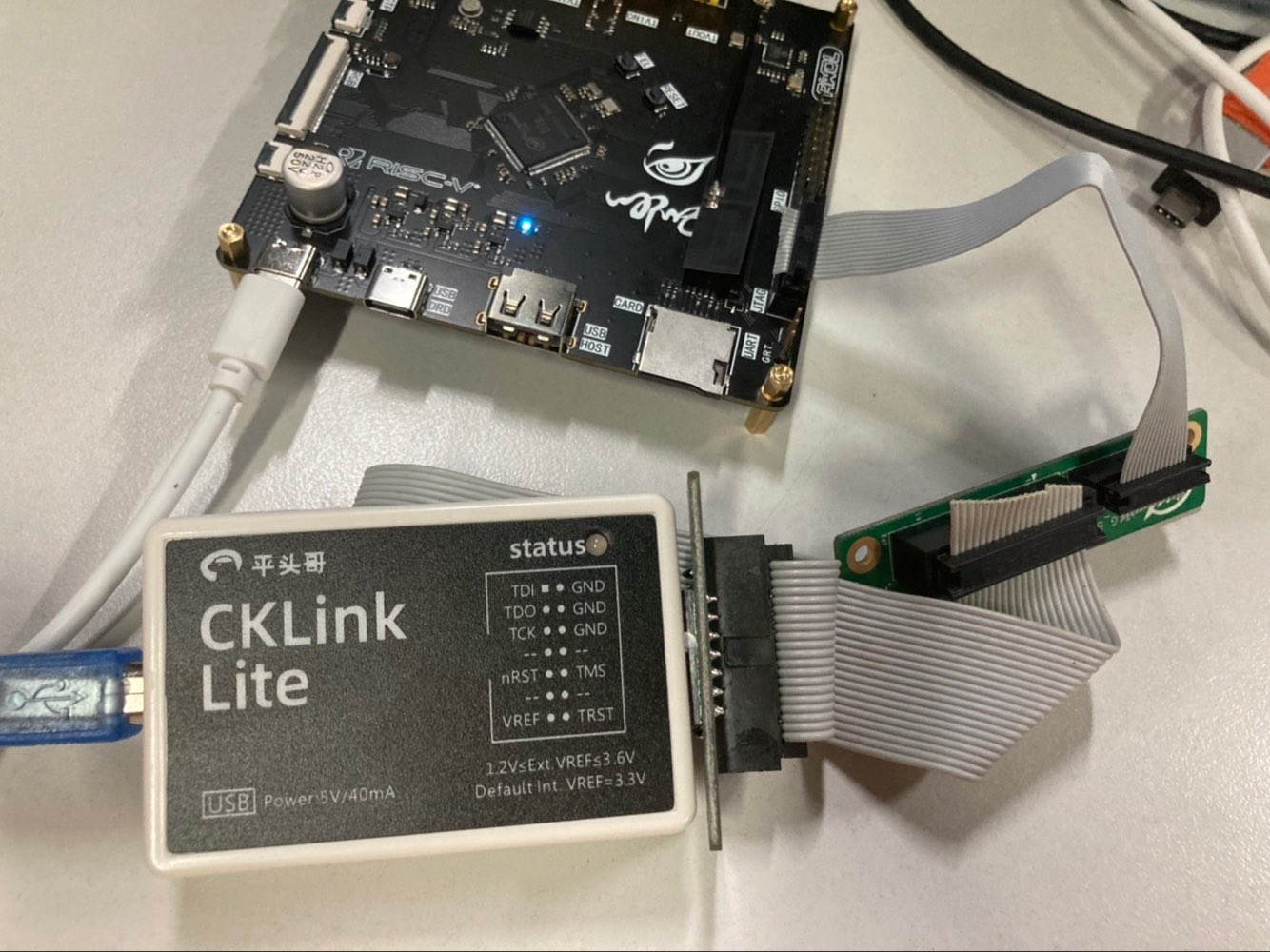

开发板板载了 JTAG 调试口，使用时需要配合外置转接板转换到 CKLink 调试器使用。JTAG口的定义为：

3V3	DO	CK	MS	DI	NC	3V3
GND	NC	GND	GND	GND	GND	GND

调试

串口调试

硬件连接完成后，使用串口终端访问，波特率 115200 。例如这里使用的 PuTTY

PuTTY

ADB 调试

在电脑上安装 ADB，打开 CMD 使用 adb shell 进入终端。

（1）在全志开发者社区-资料下载专区下载 ADB 工具 ADB(tab自动补全版)
（2）下载后解压放到本地磁盘下（例如D盘的adb文件夹里）

adb_ins_1

（3）右键 ”此电脑“，属性，找到高级系统设置，点击环境变量，xxx用户的环境变量，Path，新增一个环境变量。

adb_ins_2

（4）打开命令提示符，输入 adb shell

C:\System> adb shell
* daemon not running. starting it now on port 5037 *
* daemon started successfully *

 _____  _              __     _
|_   _||_| ___  _ _   |  |   |_| ___  _ _  _ _
  | |   _ |   ||   |  |  |__ | ||   || | ||_'_|
  | |  | || | || _ |  |_____||_||_|_||___||_,_|
  |_|  |_||_|_||_|_|  Tina is Based on OpenWrt!
 ----------------------------------------------
 Tina Linux
 ----------------------------------------------
root@TinaLinux:/#

ADB 也可以作为文件传输使用，例如：

C:\System> adb push badapple.mp4 /mnt/UDISK   # 将 badapple.mp4 上传到开发板 /mnt/UDISK 目录内

C:\System> adb pull /mnt/UDISK/badapple.mp4   # 将 /mnt/UDISK/badapple.mp4 下拉到当前目录内

Wi-Fi

D1s Nezha 开发板板载了 XR829 Wi-Fi，蓝牙芯片。使用 40M 外部晶振，其 Wi-Fi 部分通过SDIO 总线与 D1s 通讯，设备位于 SDC1 接口上。

Wi-Fi 测试与连接网络

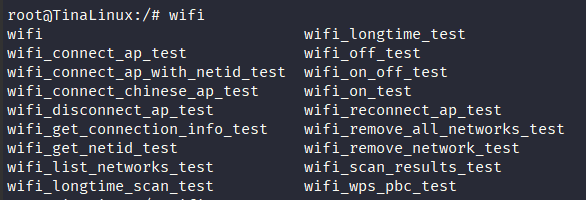

Tina 提供了一套简易方便的 Wi-Fi 测试套件。支持开启，关闭，扫描热点，连接热点等等操作。

wifi                             wifi_longtime_test
wifi_connect_ap_test             wifi_off_test
wifi_connect_ap_with_netid_test  wifi_on_off_test
wifi_connect_chinese_ap_test     wifi_on_test
wifi_disconnect_ap_test          wifi_reconnect_ap_test
wifi_get_connection_info_test    wifi_remove_all_networks_test
wifi_get_netid_test              wifi_remove_network_test
wifi_list_networks_test          wifi_scan_results_test
wifi_longtime_scan_test          wifi_wps_pbc_test

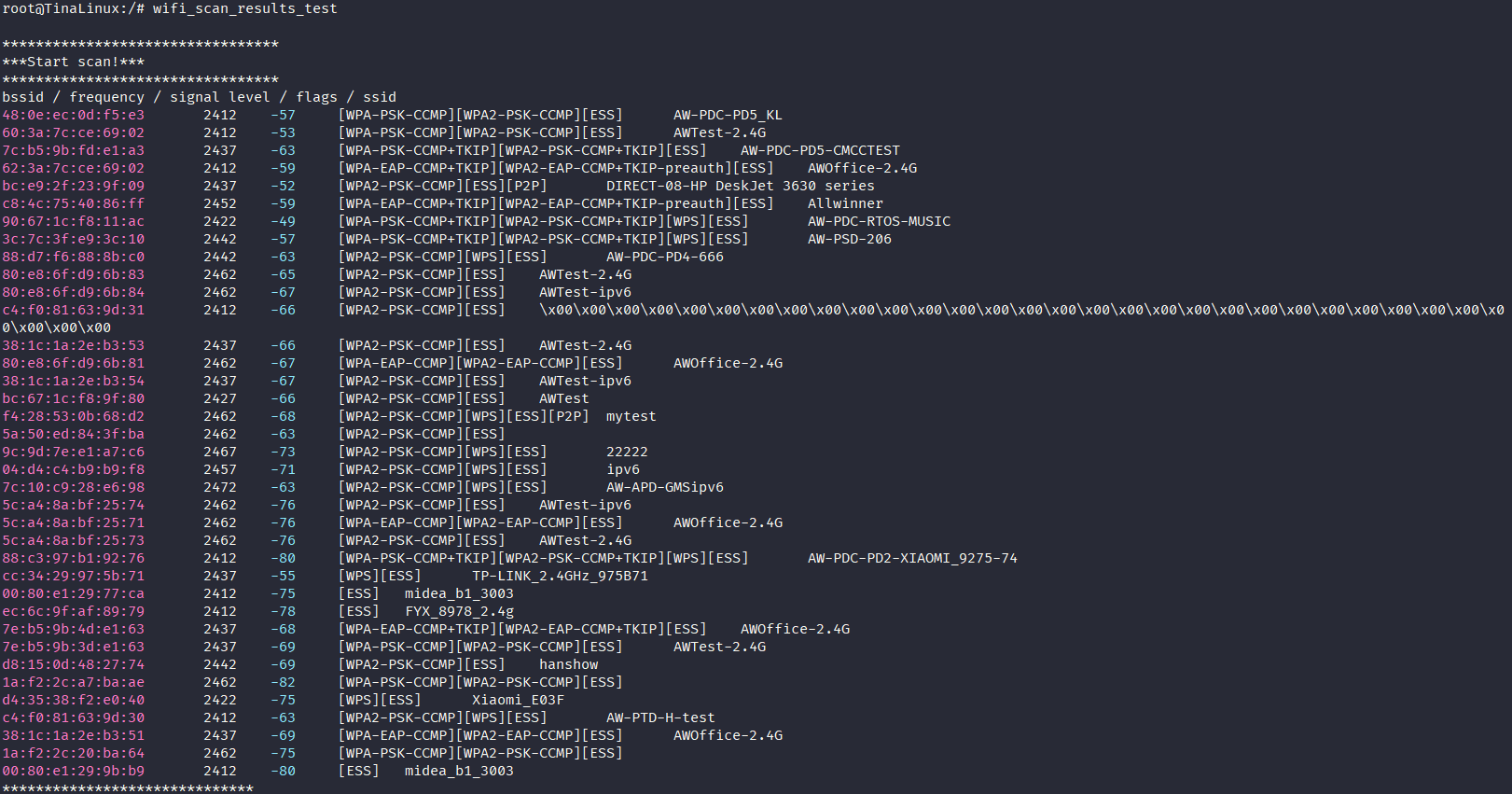

扫描 WI-FI 热点

wifi_scan_results_test

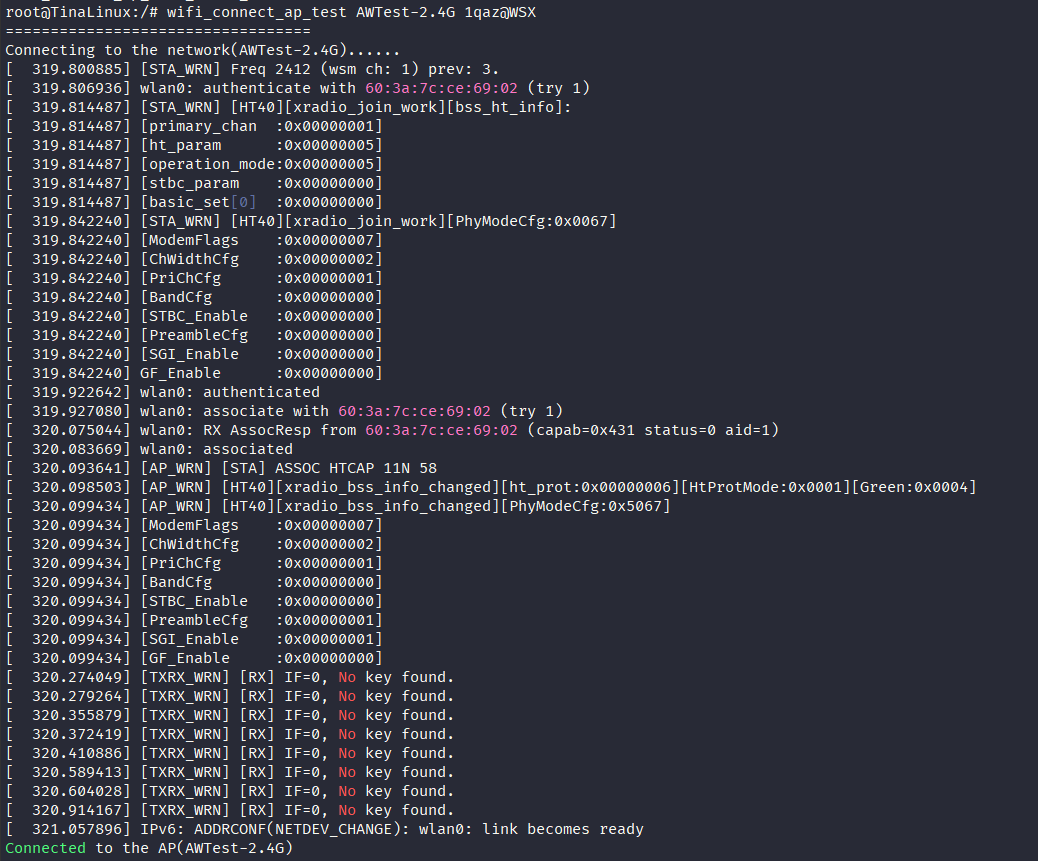

连接 WIFI 热点

wifi_connect_ap_test <SSID> <PASSWORD>

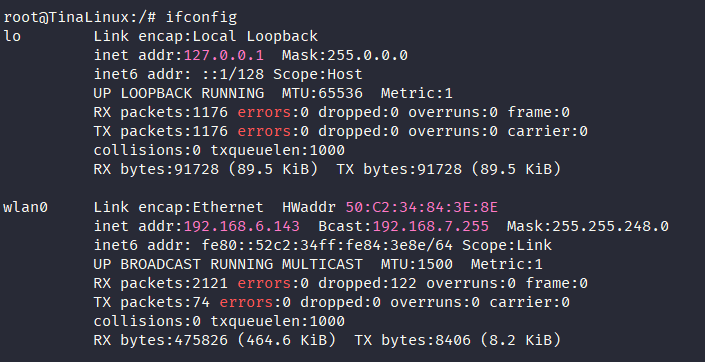

联网后可以使用 ifconfig 命令查看 IP 地址

ifconfig

关闭 WI-FI

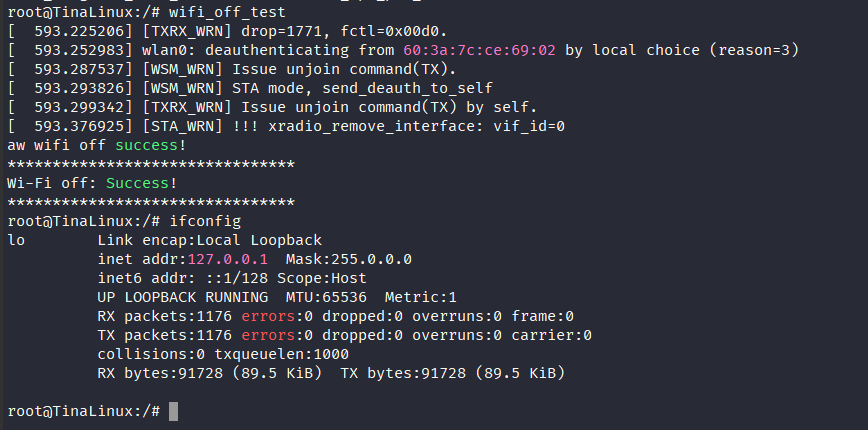

在 Wi-Fi 开启的情况下，可以通过 wifi_off_test 命令关闭 WI-FI

wifi_off_test

音频功能

查看声卡

ls /proc/asound/audiocodec/

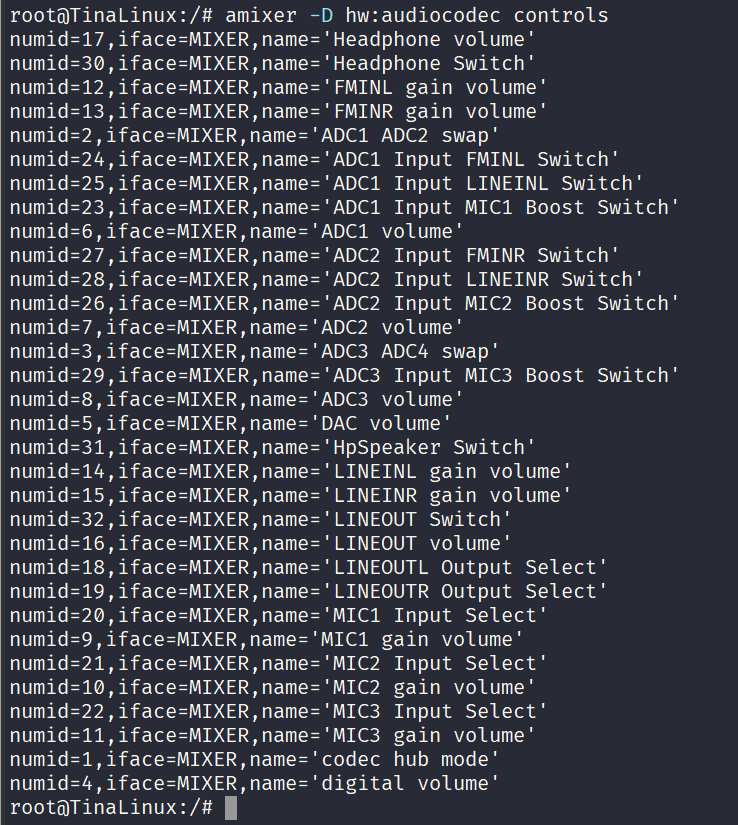

查看声卡控制项

amixer -D hw:audiocodec controls

录音

MIC 录音

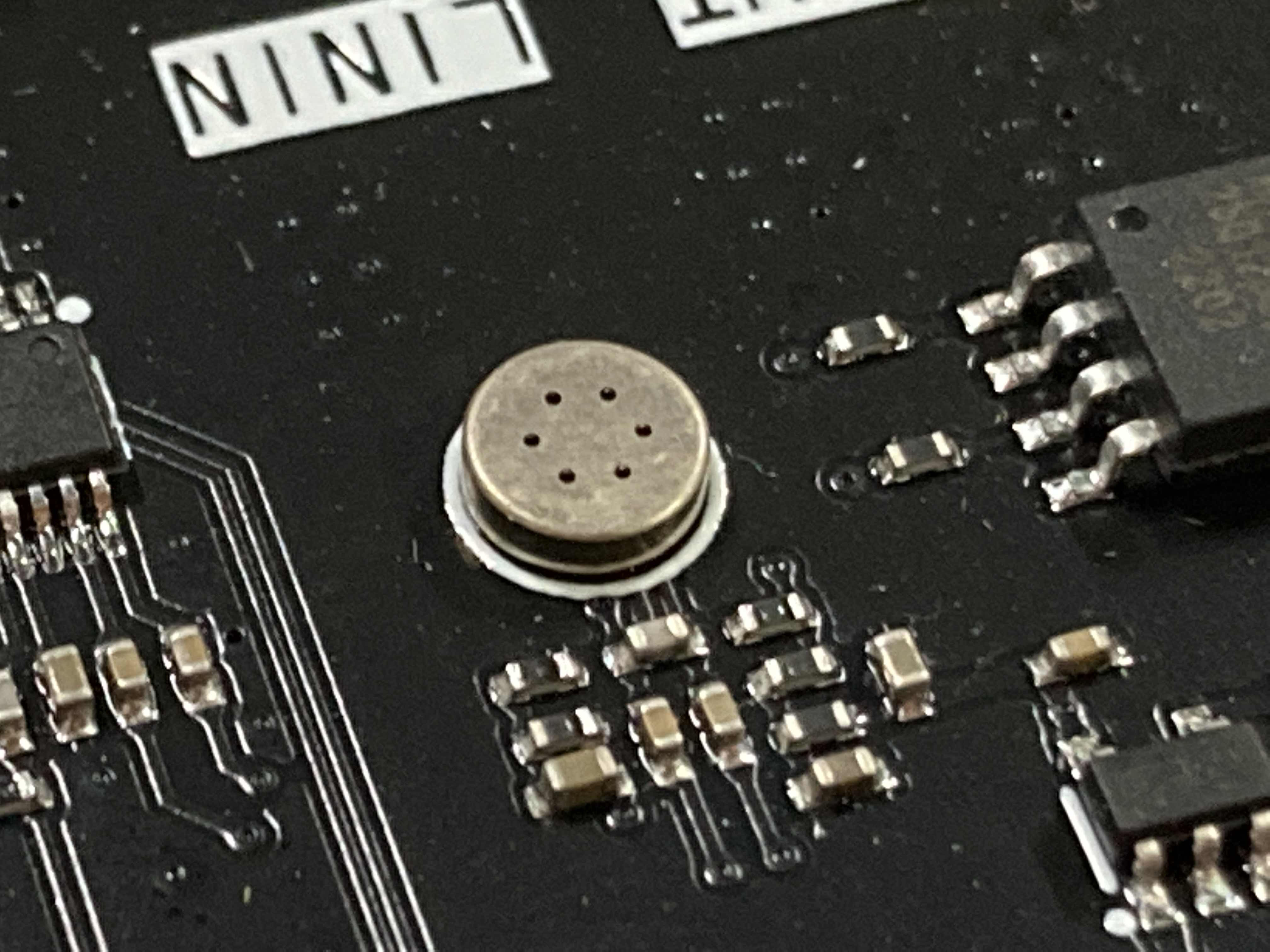

开发板板载一颗麦克风，位于 SPI NAND 旁

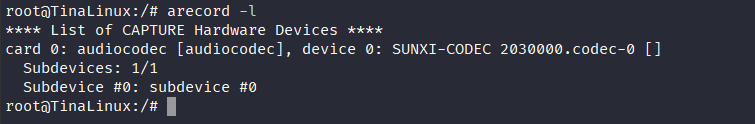

使用 arecord 录音之前，首先使用 arecord -l 查看音频设备

arecord -l

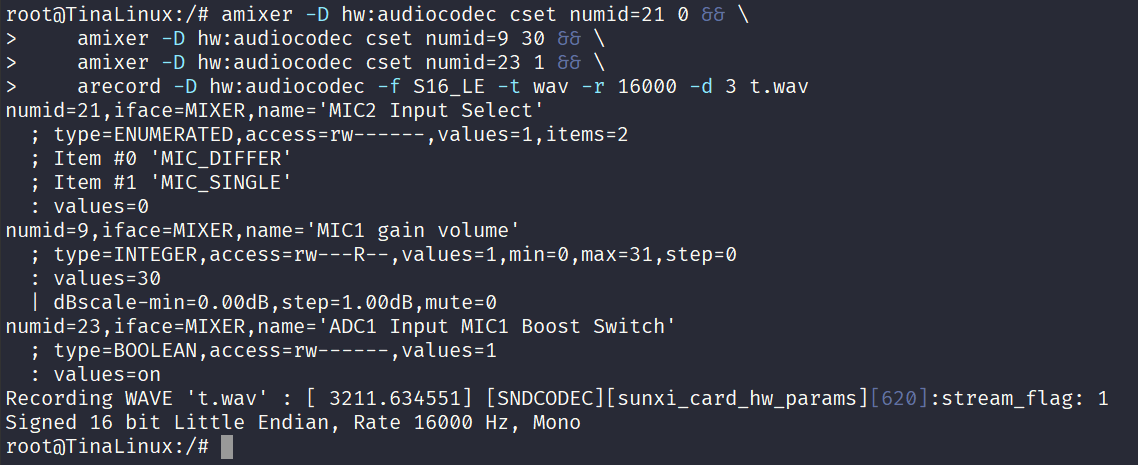

配置音频通路，并录音 3 秒

amixer -D hw:audiocodec cset numid=21 0 && \
    amixer -D hw:audiocodec cset numid=9 30 && \
    amixer -D hw:audiocodec cset numid=23 1 && \
    amixer -D hw:audiocodec cset numid=25 0 && \
    arecord -D hw:audiocodec -f S16_LE -t wav -r 16000 -d 3 t.wav

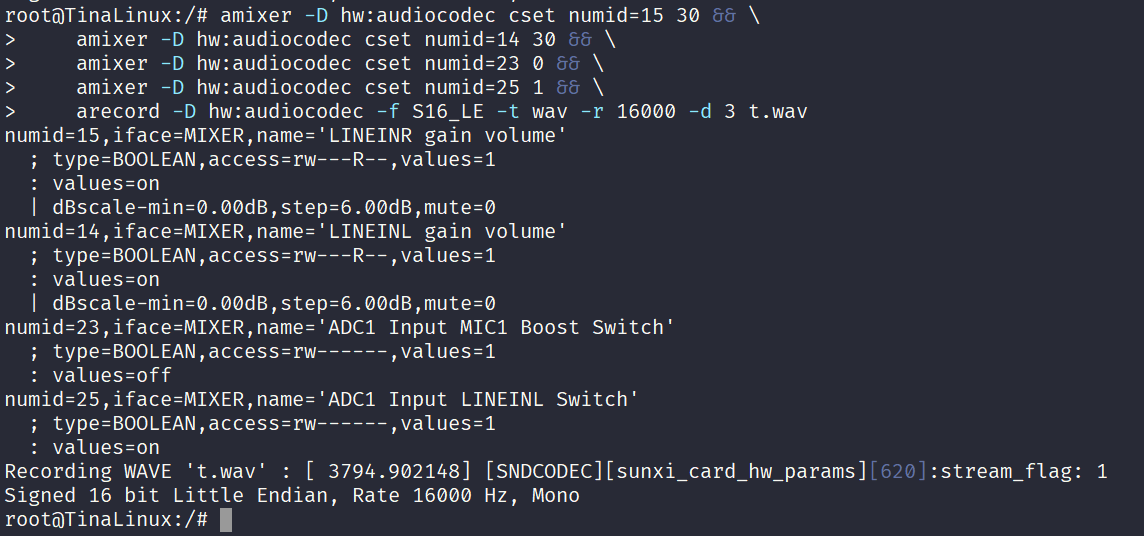

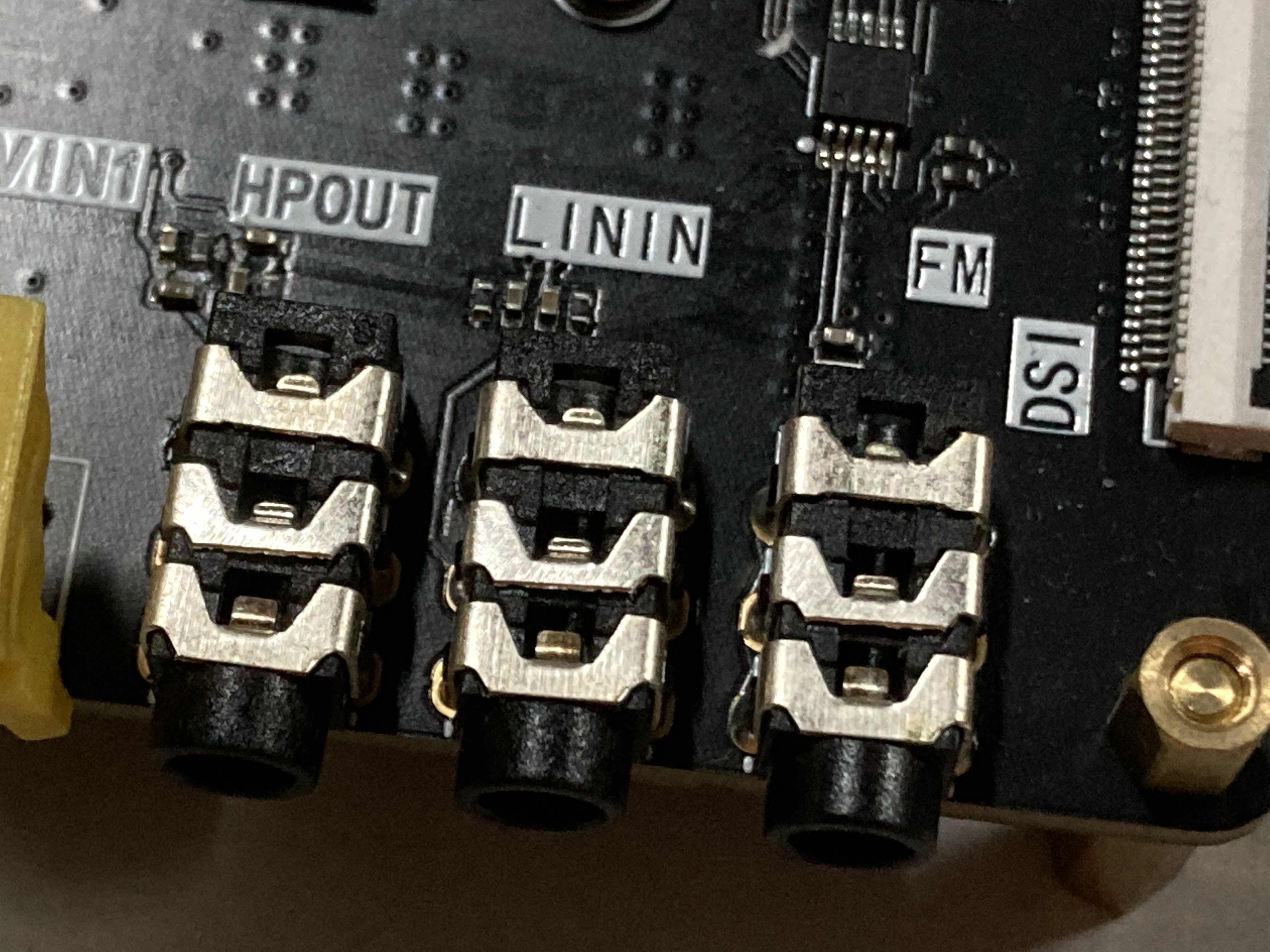

3.5mm 录音

开发板板载了 LININ 接口，可以外接音频源进行录音。

同样的，配置音频通路，录音。

amixer -D hw:audiocodec cset numid=15 30 && \
    amixer -D hw:audiocodec cset numid=14 30 && \
    amixer -D hw:audiocodec cset numid=23 0 && \
    amixer -D hw:audiocodec cset numid=25 1 && \
    arecord -D hw:audiocodec -f S16_LE -t wav -r 16000 -d 3 t.wav

播放

开发板板载了 3.5mm 耳机孔，可以外接耳机播放音频。

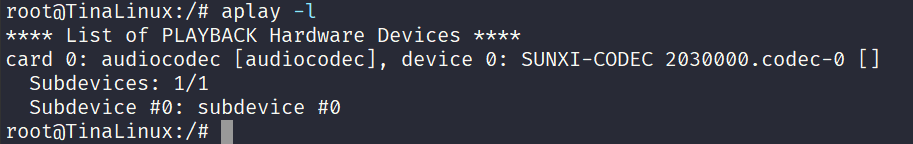

首先查看音频设备

aplay -l

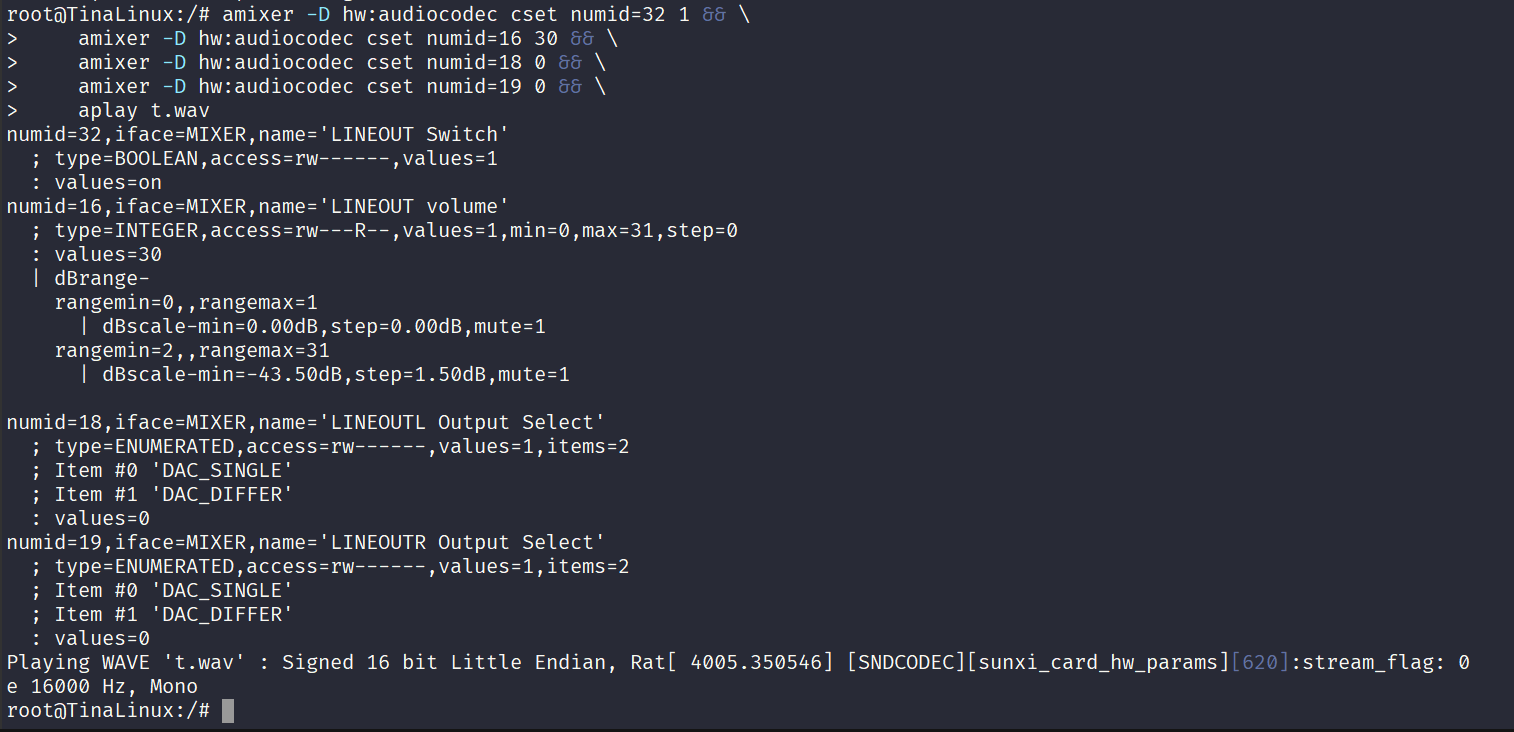

开启音频通路，播放刚才录制的音频

amixer -D hw:audiocodec cset numid=32 1 && \
    amixer -D hw:audiocodec cset numid=16 30 && \
    amixer -D hw:audiocodec cset numid=18 0 && \
    amixer -D hw:audiocodec cset numid=19 0 && \
    aplay t.wav

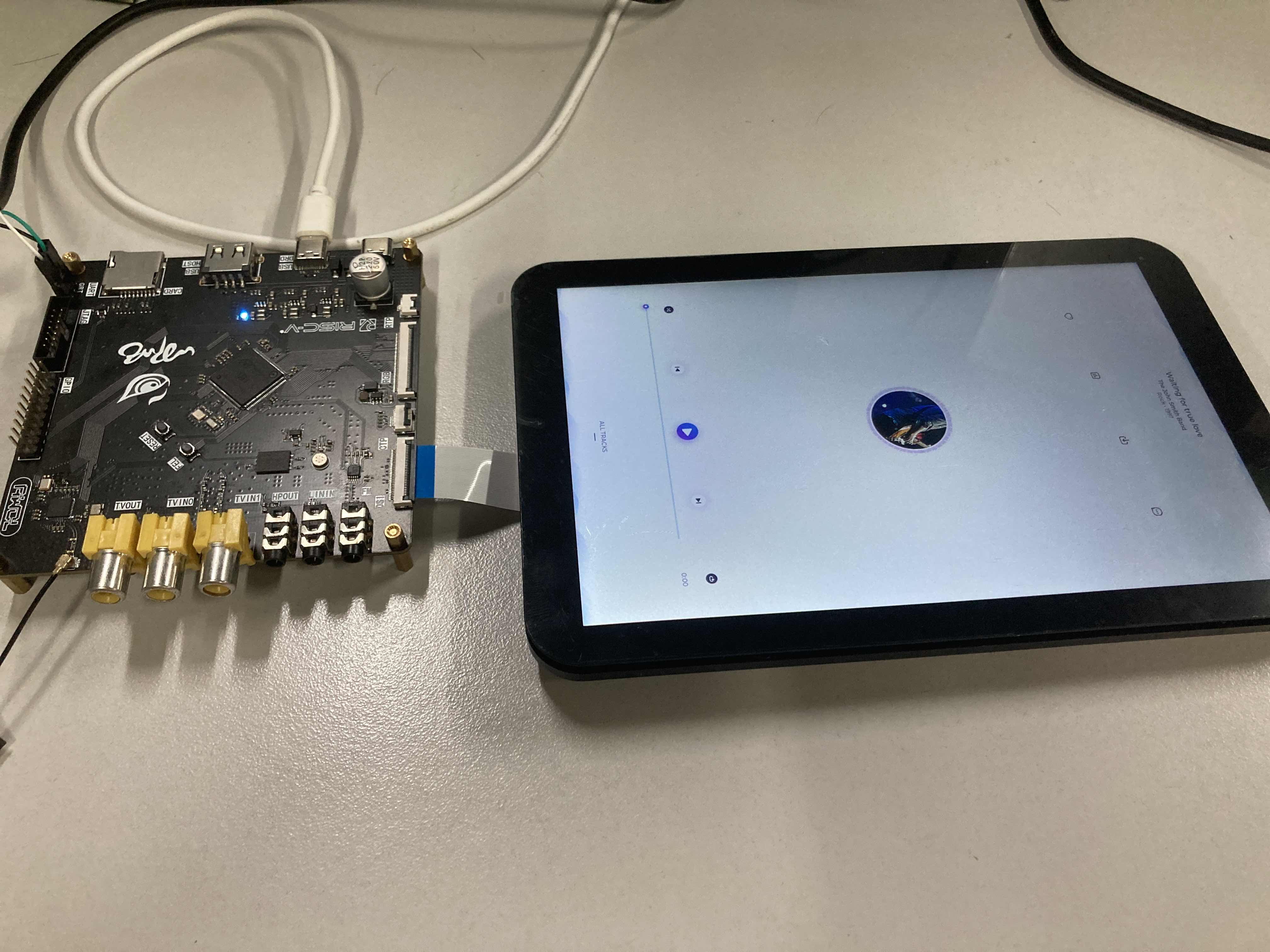

LCD 屏幕

测试固件默认支持的是 D1-H 哪吒开发板屏幕。

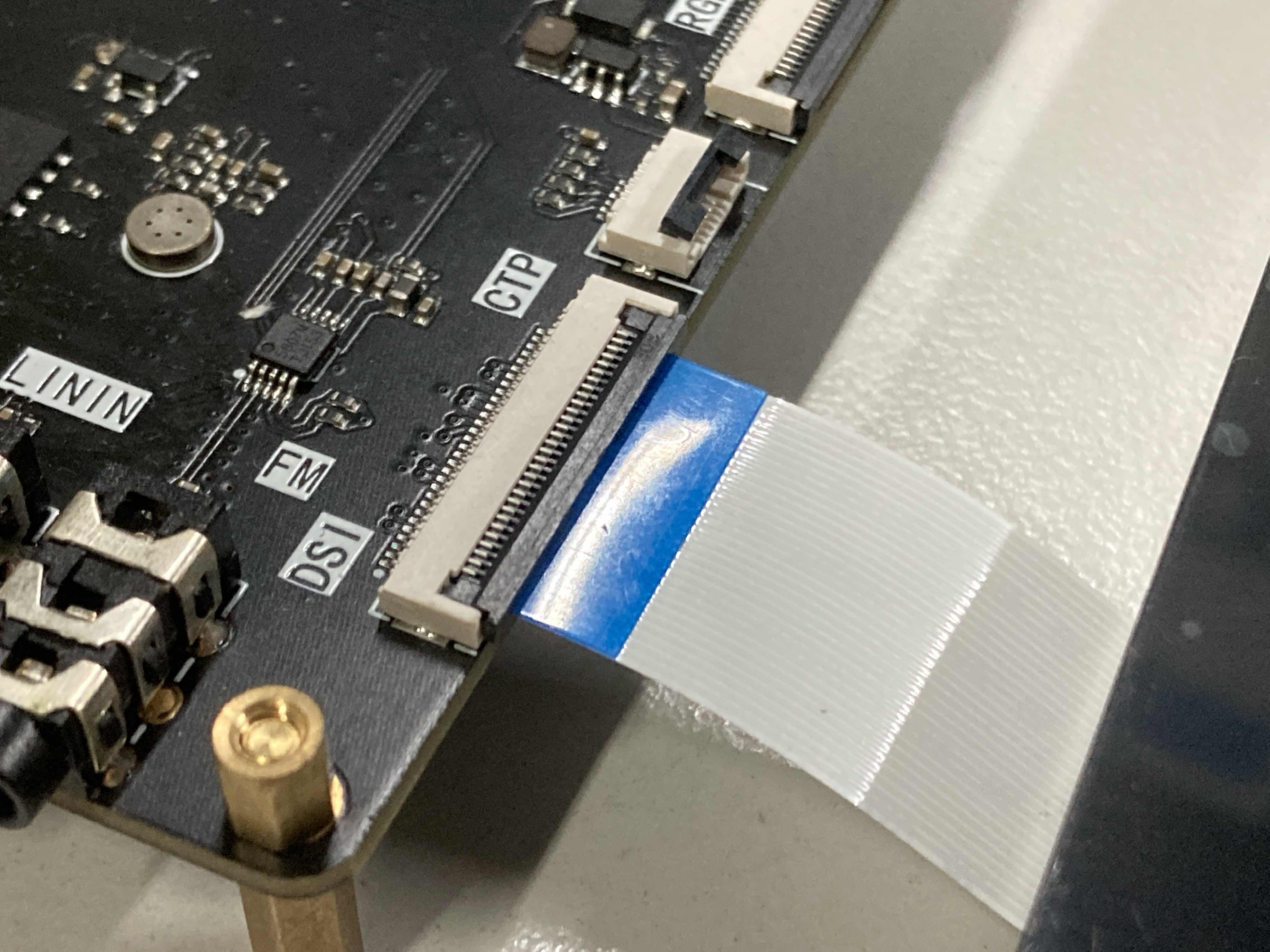

断电前提下将屏幕排线接入开发板。

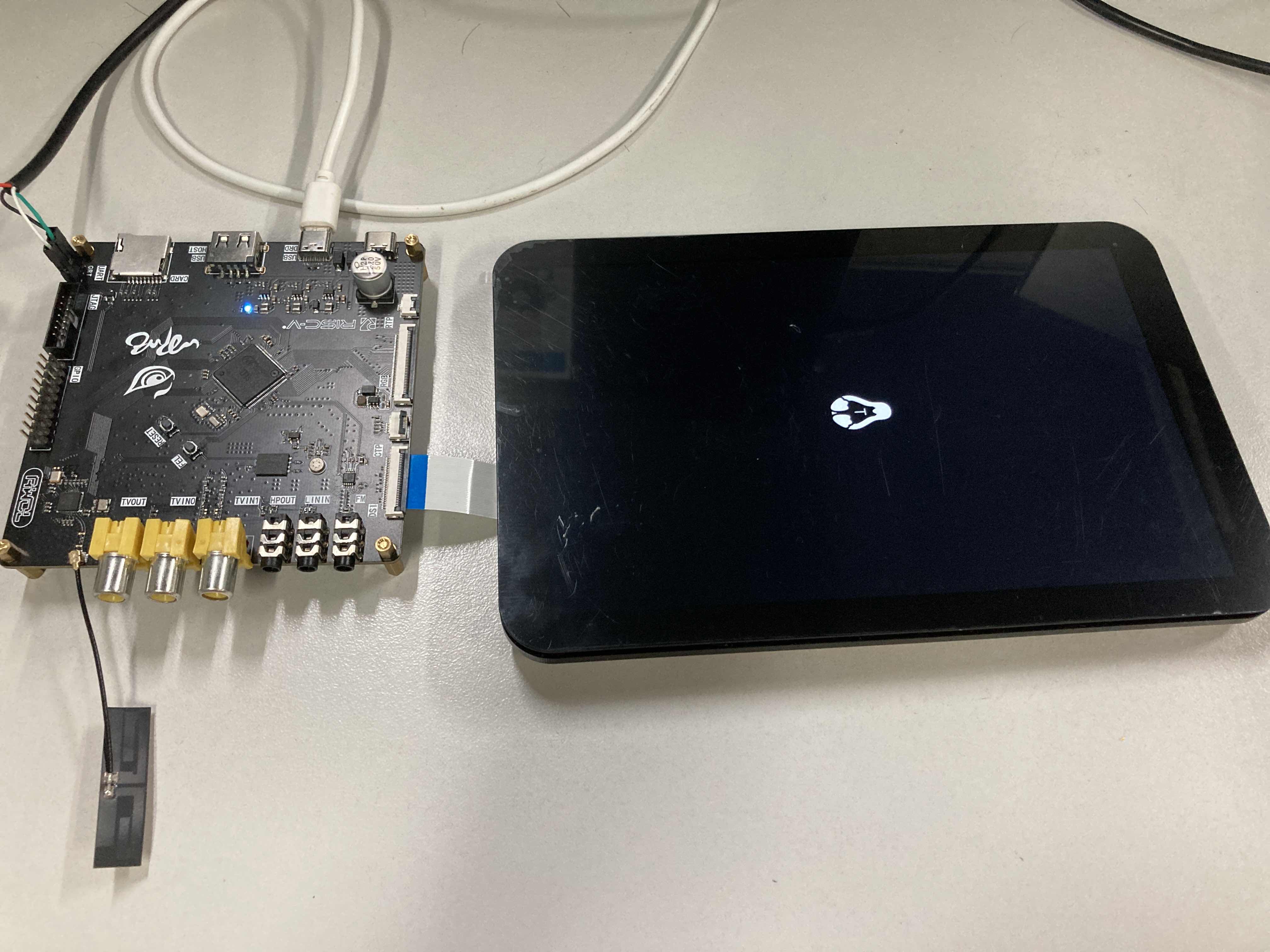

开机默认显示小企鹅 LOGO

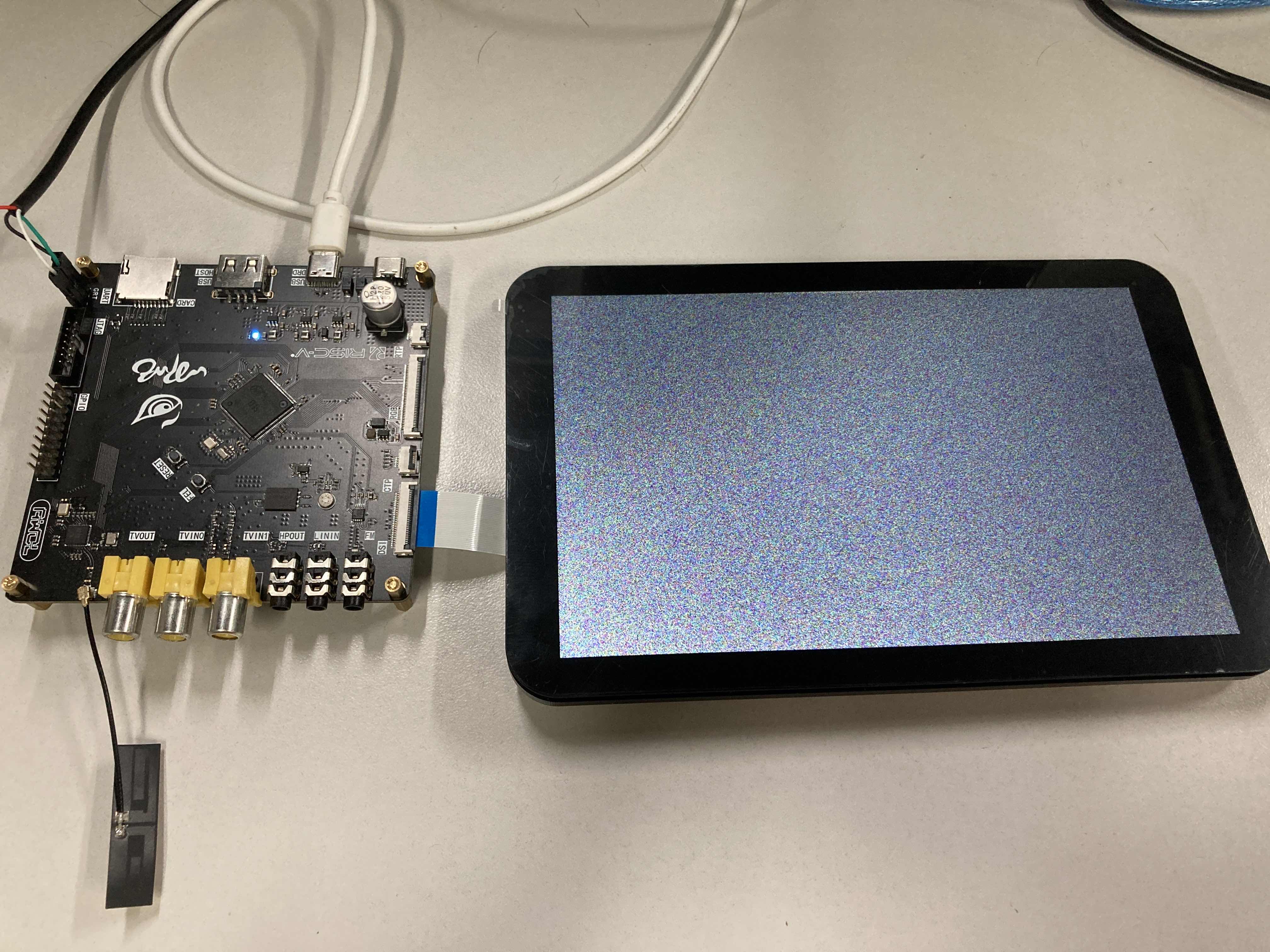

花屏测试

cat /dev/urandom > /dev/fb0

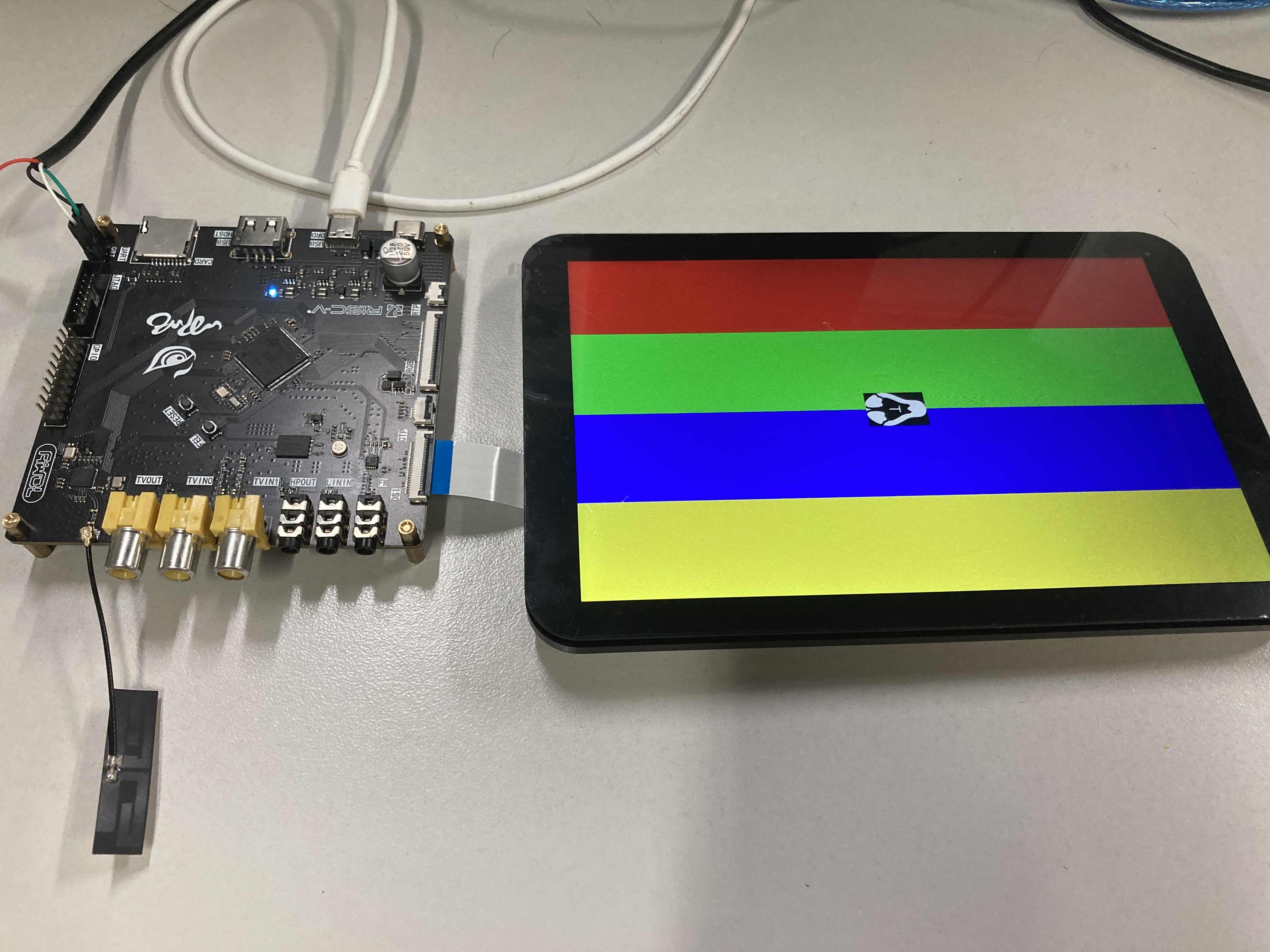

彩色条纹测试

echo 8 > /sys/class/disp/disp/attr/colorbar

LVGL 测试

lv_examples 1

SD 卡

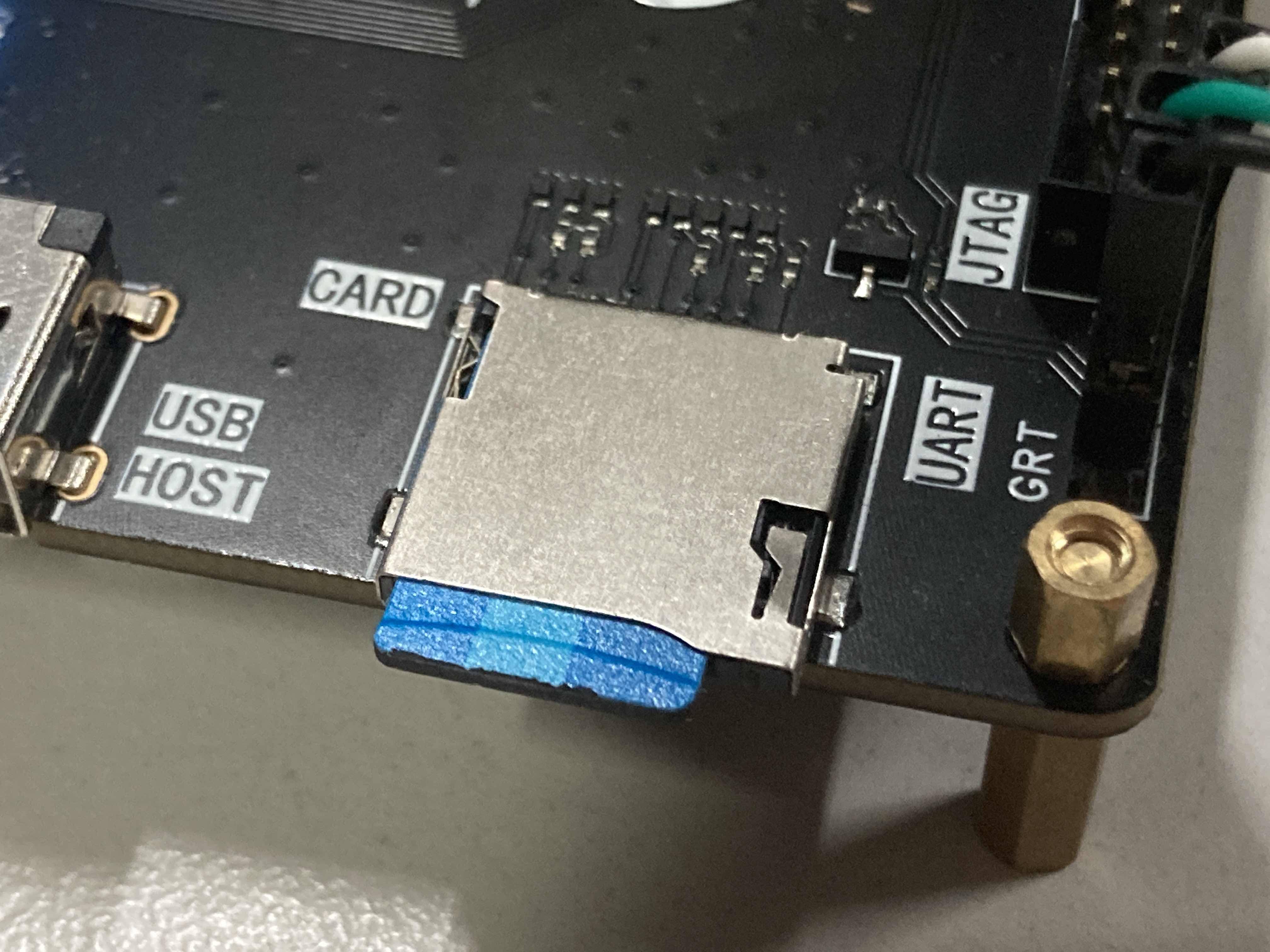

开发板板载了 TF 卡卡槽，可以接入 TF 卡作为启动盘启动系统。也可以使用 NAND/NOR 作为启动盘启动系统，将 TF 卡作为扩展储存。

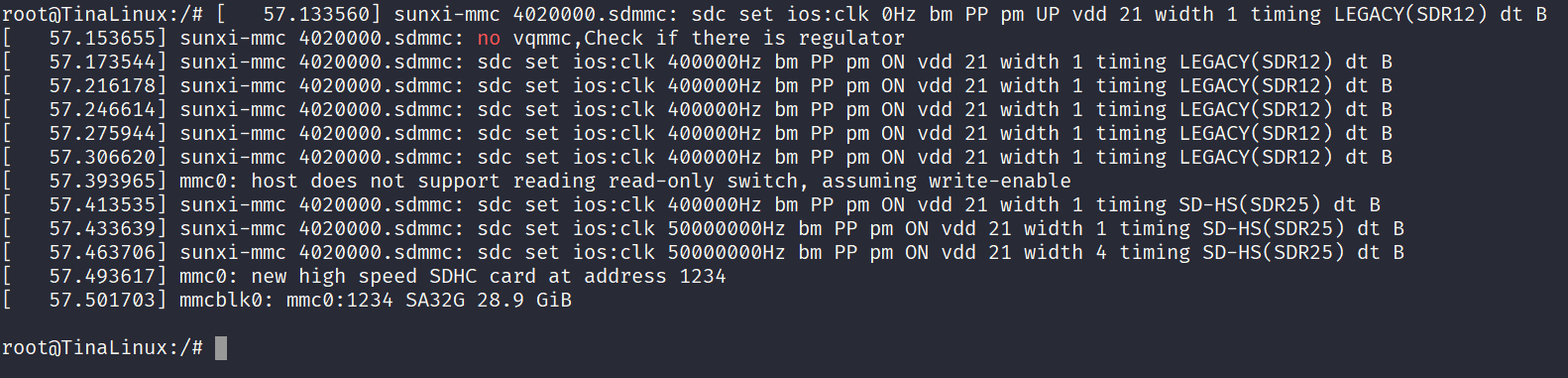

使用 NAND/NOR 启动时，插入 TF 卡可以看到 LOG 输出

USB Host

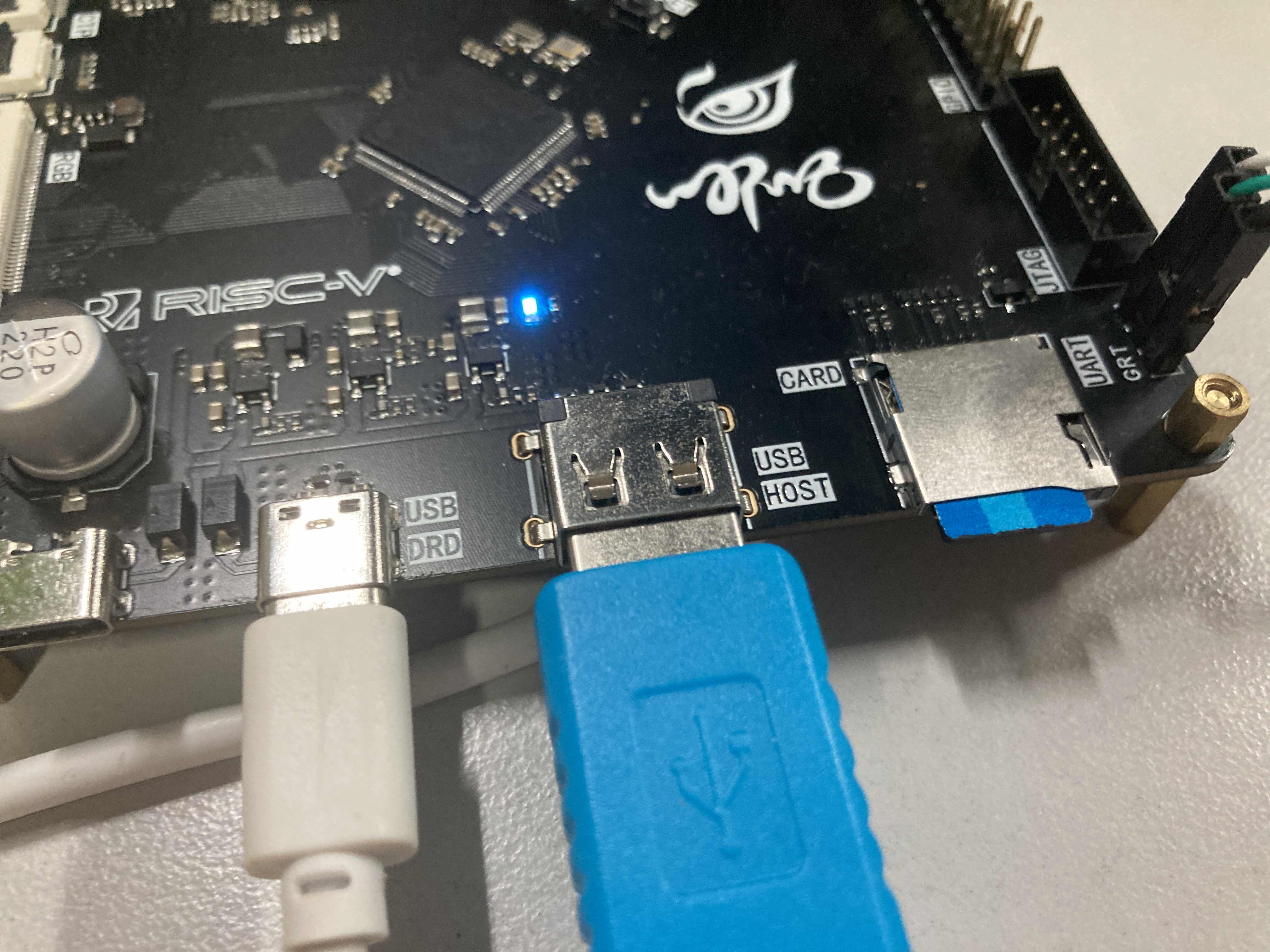

开发板有一个 USB Host 接口，可以外接键盘鼠标，Hub集线器，U盘等等

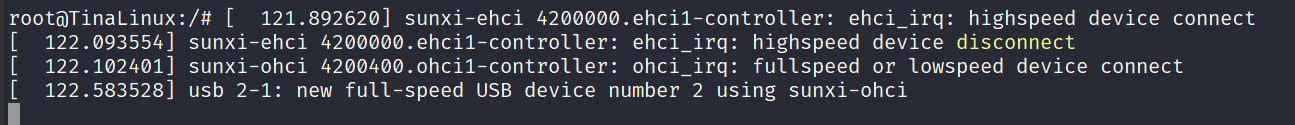

插入USB设备可以看到输出

以下功能为 v1.1 版本硬件特有，v1.0 版本不支持这些功能

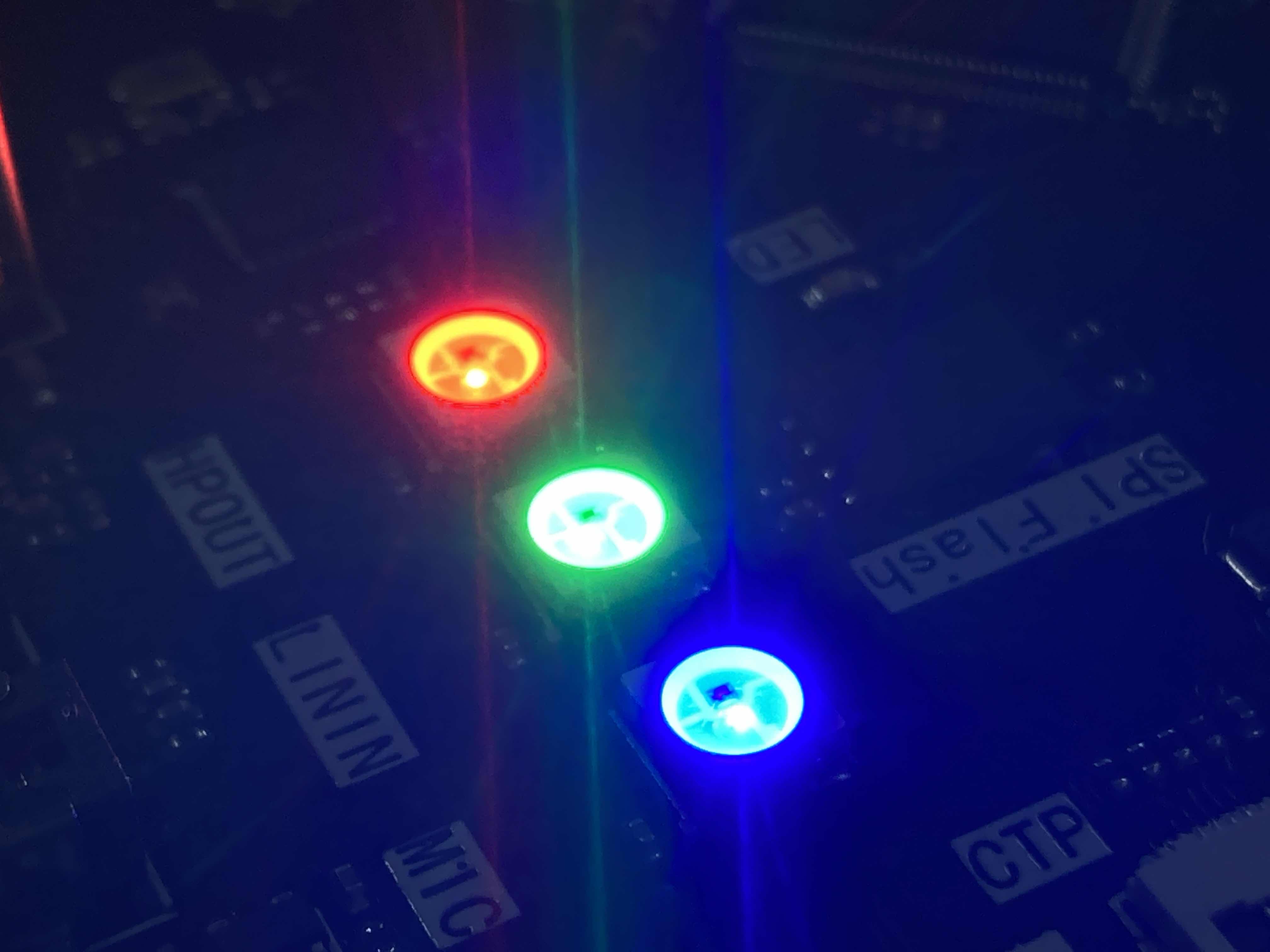

RGB LED

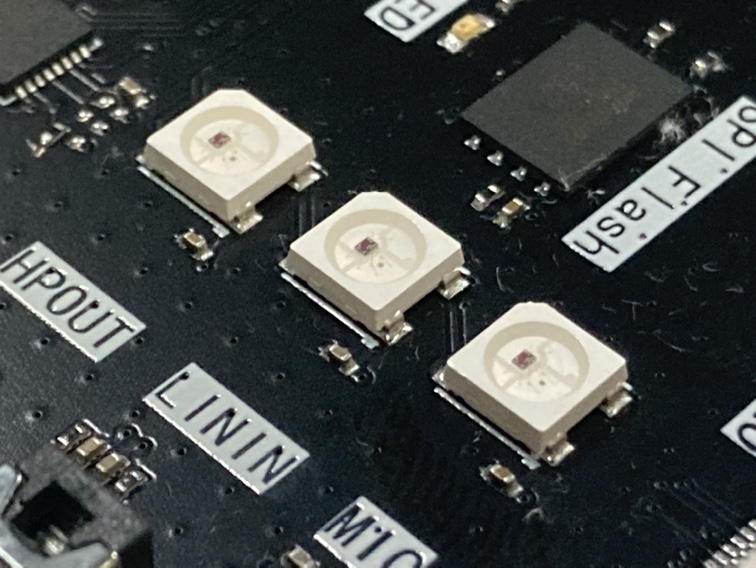

开发板板载了 3 颗 RGB LED，型号是 WS2812。

可以通过下列命令点亮 RGB LED 灯

echo 255 > /sys/class/leds/sunxi_led0r/brightness
echo 255 > /sys/class/leds/sunxi_led1g/brightness
echo 255 > /sys/class/leds/sunxi_led2b/brightness

也可以关闭 RGB LED 灯

echo 0 > /sys/class/leds/sunxi_led0r/brightness
echo 0 > /sys/class/leds/sunxi_led1g/brightness
echo 0 > /sys/class/leds/sunxi_led2b/brightness

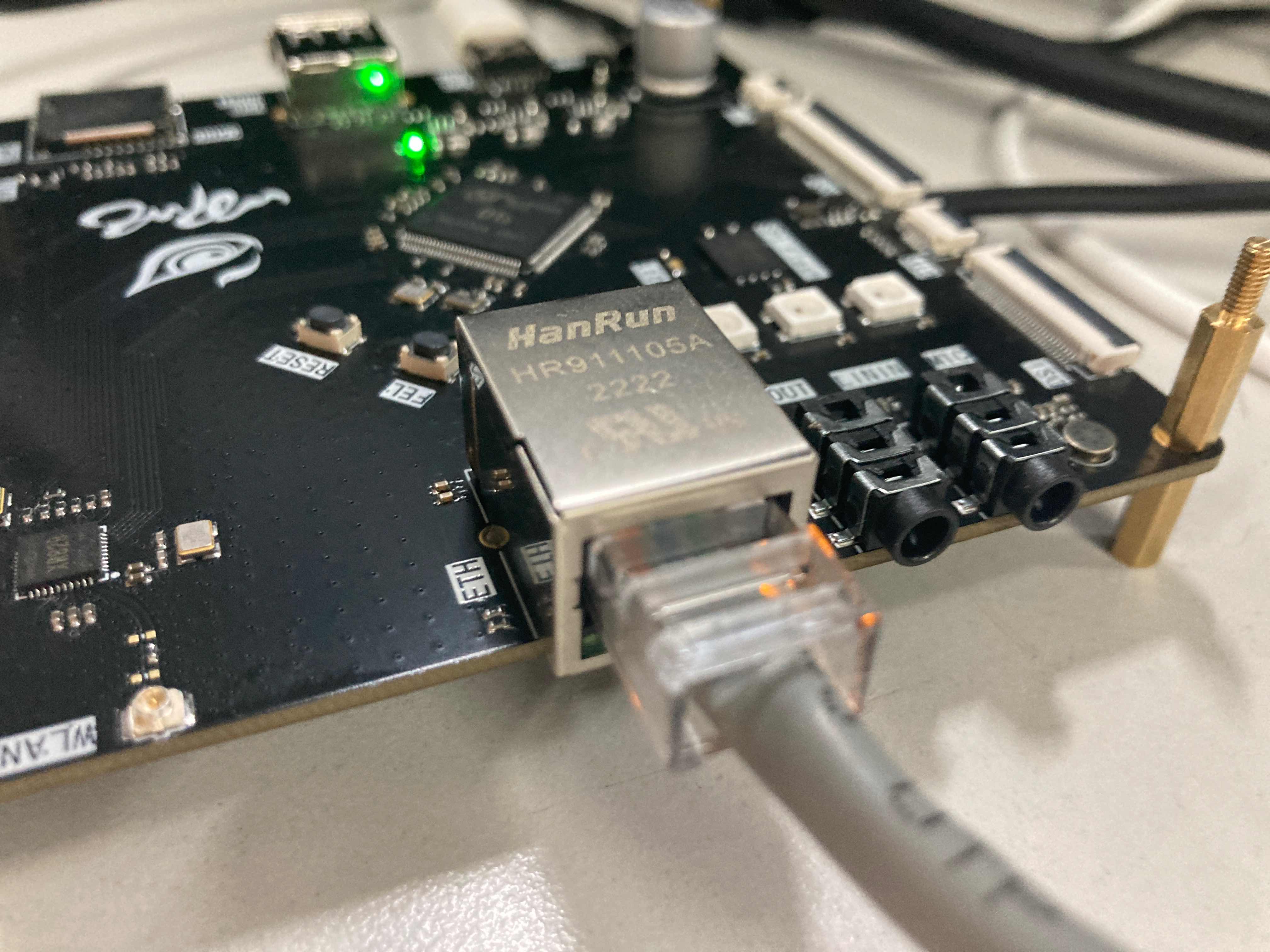

ETH 百兆以太网

开发板板载了 RTL8201F 百兆以太网收发器，可以接入网线联网。

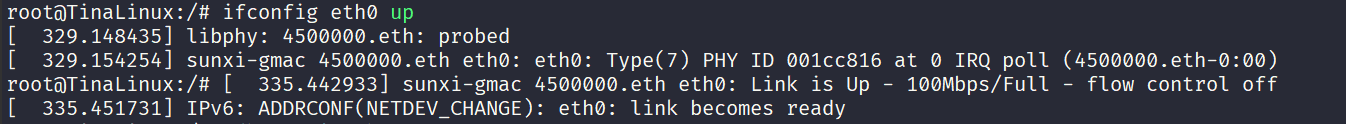

先启用网络设备

ifconfig eth0 up

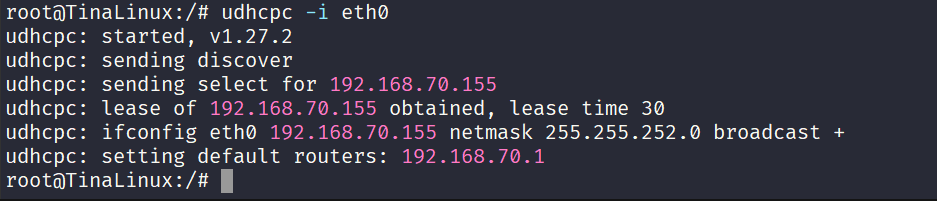

然后使用 udhcpc 动态获取 IP 地址

udhcpc -i eth0

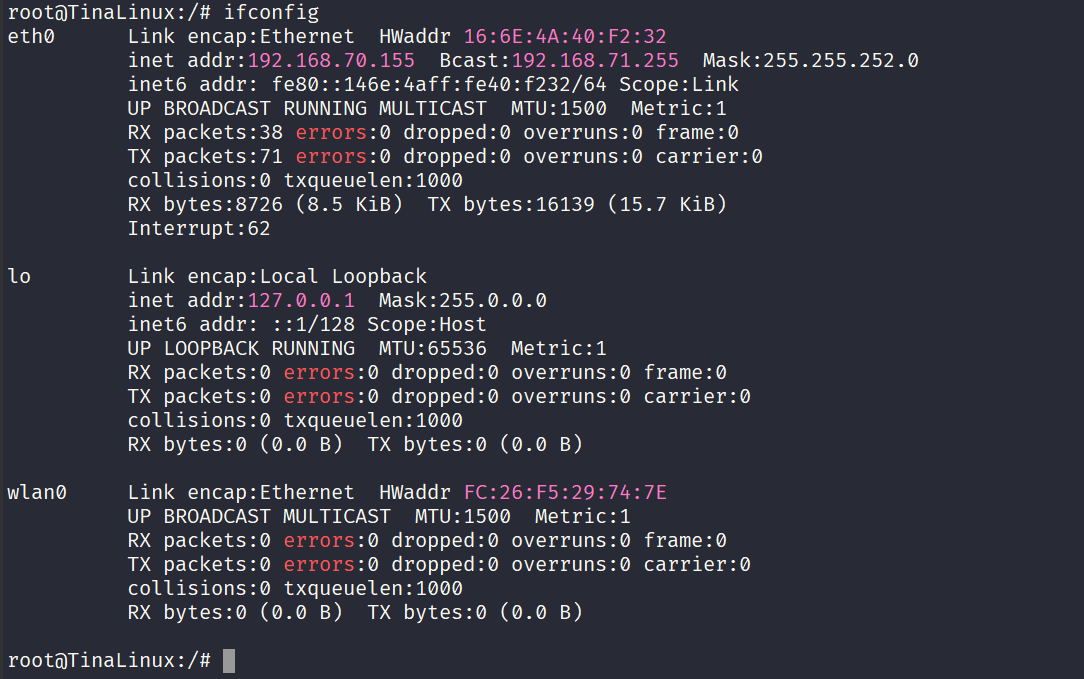

即可 ifconfig 查看网络

ifconfig

GPADC 按键

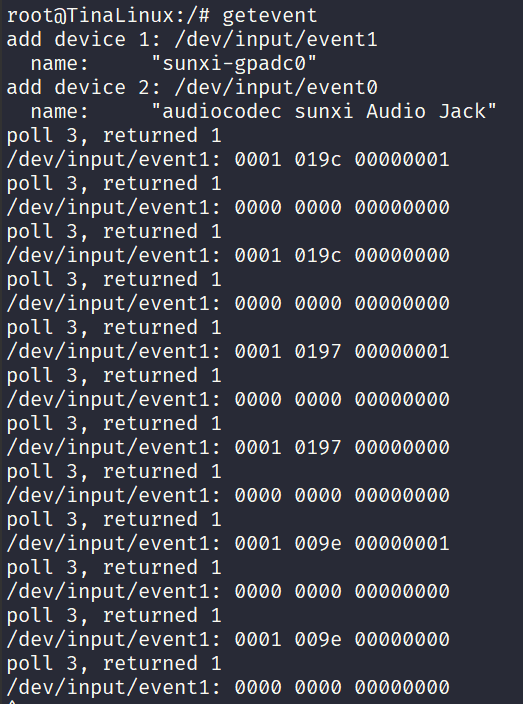

开发板板载了 4 颗按键，使用 GPADC 连接主控，可以运行 getevent 并按下按键查看键值。

getevent

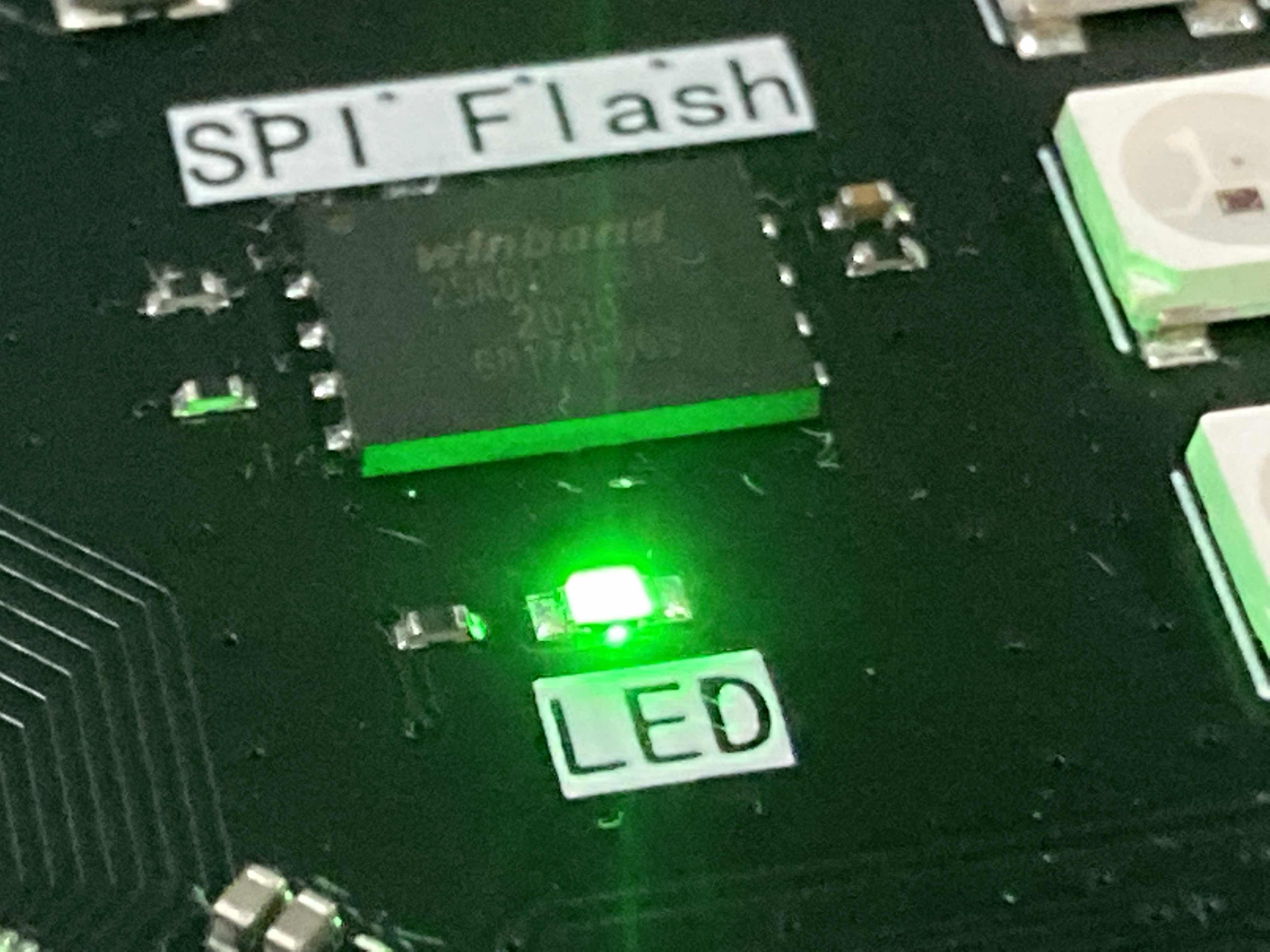

GPIO 点灯

可以使用下面的命令点亮这一颗 LED 灯

echo 139 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio139/direction
echo 1 > /sys/class/gpio/gpio139/value
