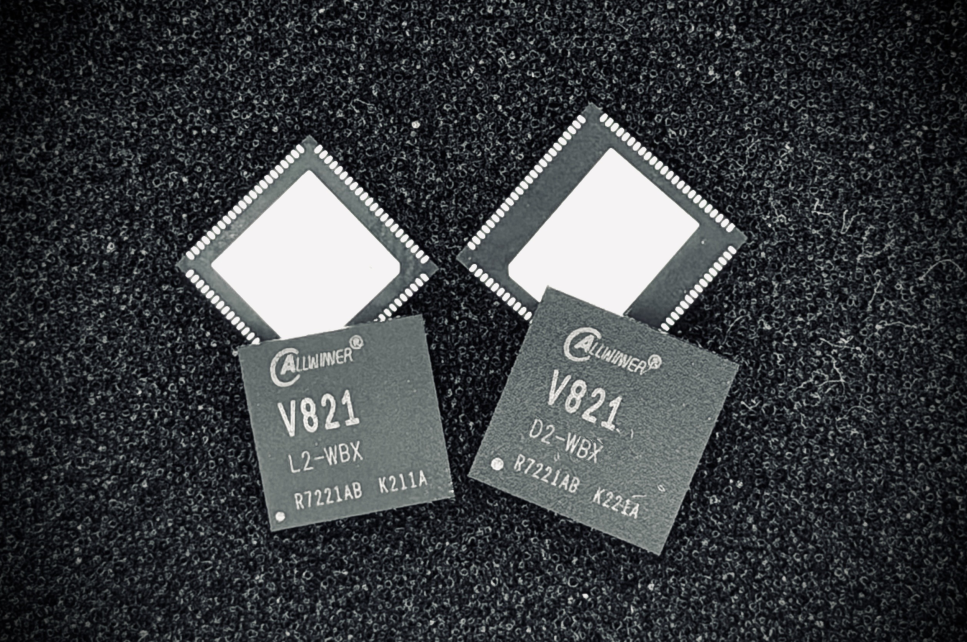

全志 V821 芯片介绍

V821 是全志科技推出的一颗高集成度低功耗多目 IPC SoC。芯片集成双 RISC-V 架构处理器，内部集成的高性能ISP和硬件编码单元支持4MP摄像头接入、ISP处理和H.264编码。V821支持单、双、三目的摄像头接入方案，同时集成了Wi-Fi、LDO、IRCUT Driver和Audio Codec等模块。基于优秀的ISP处理能力、低功耗与高扩展能力，V821可扩展多目网络摄像头、低功耗门铃、智能门锁等产品。

信息

V821系列芯片有多个不同规格子型号，本页面中介绍为V821L2-WXX，其它子型号规格略有不同，具体以规格书为准

芯片亮点

• 极简外围设计：高度集成 Wi-Fi、LDO、IRCUT 等 IPC 类产品常用模块，无需外挂过多外围元器件，大幅减少硬件设计复杂度和成本。
• 实时双目支持：支持双目 1080P 免 Switch 实时接入，完美适配枪球一体 IPC、人脸/掌静脉+猫眼一体门锁等双目应用场景，满足复杂视觉需求。
• 超低功耗表现：Wi-Fi DTIM10 路由器保活功耗低至 180uA@4.2V，同时支持 AOV 低功耗方案，显著延长设备续航时间。
• 简化开发流程：提供适用于IPC类产品的深度定制化Tina Linux SDK，支持常电和低功耗快启模式，同时提供 IPC 量产裁剪方案，降低开发难度，缩短开发周期。
• 简化量产流程：固件设计兼顾 IPC SoC 和 Wi-Fi MCU，产线无需额外 Wi-Fi MCU 烧录流程，提升量产效率，降低生产成本。

芯片规格

• 通用算力

  • 支持RISC-V CPU，时钟速率最高1.2GHz
    • 支持16KB l-cache、16KB D-cache、128KB L2 cache
    • 支持专用算子加速，支持 conv、depthwiseconv、maxpool、add、concat 等典型算子
  • 支持 RISC-V MCU，时钟速率 600MHz

• 视频编解码

  • 支持 H.264 BP/MP/HP 编码
    • H264 编码支持 I/P 帧
    • H264 编码支持最大分辨率为 $3072\times3072$
  • 多码流编码典型性能：
    • 单目：$1920\times1080@30fps + 640\times480@30fps$
    • 双目：$1920\times1080@15fps\times2 + 640\times480@15fps\times2$
    • 支持 JPEG 编码和解码，最大分辨率支持 $8192\times8192$，最大性能支持 $1920\times1080@60fps$
    • 支持 CBR/VBR/FIXQP/QPMAP 等码率控制模式
    • 支持 8 个感兴趣区域（ROI）编码
    • 支持 64 个区域的 OSD 叠加
    • 支持 H.264/MJPEG 编码和 MJPEG 解码同时工作

• ISP

  • 最大支持 $3264\times2448$ 分辨率 Sensor 接入
  • 支持3A（AE/AWB/AF），支持 3A 参数可调。
  • 支持分时复用（TDM）模式，最大支持2个通道复用
  • 支持像素坏点校正和镜头阴影校正
  • 支持局部色调映射
  • 支持多级降噪（空域降噪和时域降噪），色噪消除
  • 支持色彩调节和色彩增强
  • 支持4路缩放（1x~1/16x）输出
  • 支持PC端工具调试ISP（在线/离线/远程调试）

• 视频输入

  • 符合 MIPI-CSI2 V1.1 和MIPI DPHY V1.0 标准，支持 2 个 1lane 或 1 个 2lane 的 MIPI CSI 接口，每通道最高速率 1.0Gbps
  • MIPI CSI 最大分辨率支持 $3264\times2448$
  • 并口 CSI 支持8/10/12bit位宽
  • 支持 BT.656，BT.601 和 DC 协议
  • BT656 接口最大支持 $2\times720\text{P}@30fps$

• 视频输出（L2-WXX系列）

  • 支持一个显示屏接口
    • 支持串行 RGB 接口，最大性能 $800\times480@60fps$
    • 支持串行 8-bit i8080接口，最大性能 $800\times480@60fps$

• 视频和图形处理

  • 支持一个 Video 通道和一个 UI 通道
  • Video 通道支持 1/16 到 32 倍缩放
  • 支持 0/90/180/270 度图像旋转
  • 支持水平和垂直翻转

• 音频

  • 支持1路 DAC 和1路 ADC
  • 支持1路音频输入：MICINP/N
  • 支持1路音频输出：LINEOUTP/N
  • 内置1路 12S/PCM 接口，支持最大16通道，8kHz-384kHz 采样率，8-32bit 位宽

• 存储接口

  • 内置 64MB DDR2
  • 支持 SD2.0、eMMC4.41 和 SPI Flash 启动
  • 支持 QUAD DTR 模式 SPI 接口

• 外围接口

  • 支持 1 路 USB2.0 DRD，支持 UAC/UVC 协议
  • 支持 3 路 SPI，3 路 TWI，4 路 UART
  • 支持 1 路 10/100Mbit/s RMIl 接口
  • 支持 12 通道 PWM，3 通道 GPADC

• Wi-Fi

  • 兼容 IEEE802.11b/g/n 标准
  • 支持单频 2.4GHz 1T1R 模式
  • 集成 LNA, PA 和 T/R 开关
  • 安全支持 WPA/WPA2/WPA3-personal 和 WPS2.0
  • 支持 STA、SoftAP、STA+SoftAP 和 Monitor 模式

• 封装

  • QFN88, $9mm \times 9mm$

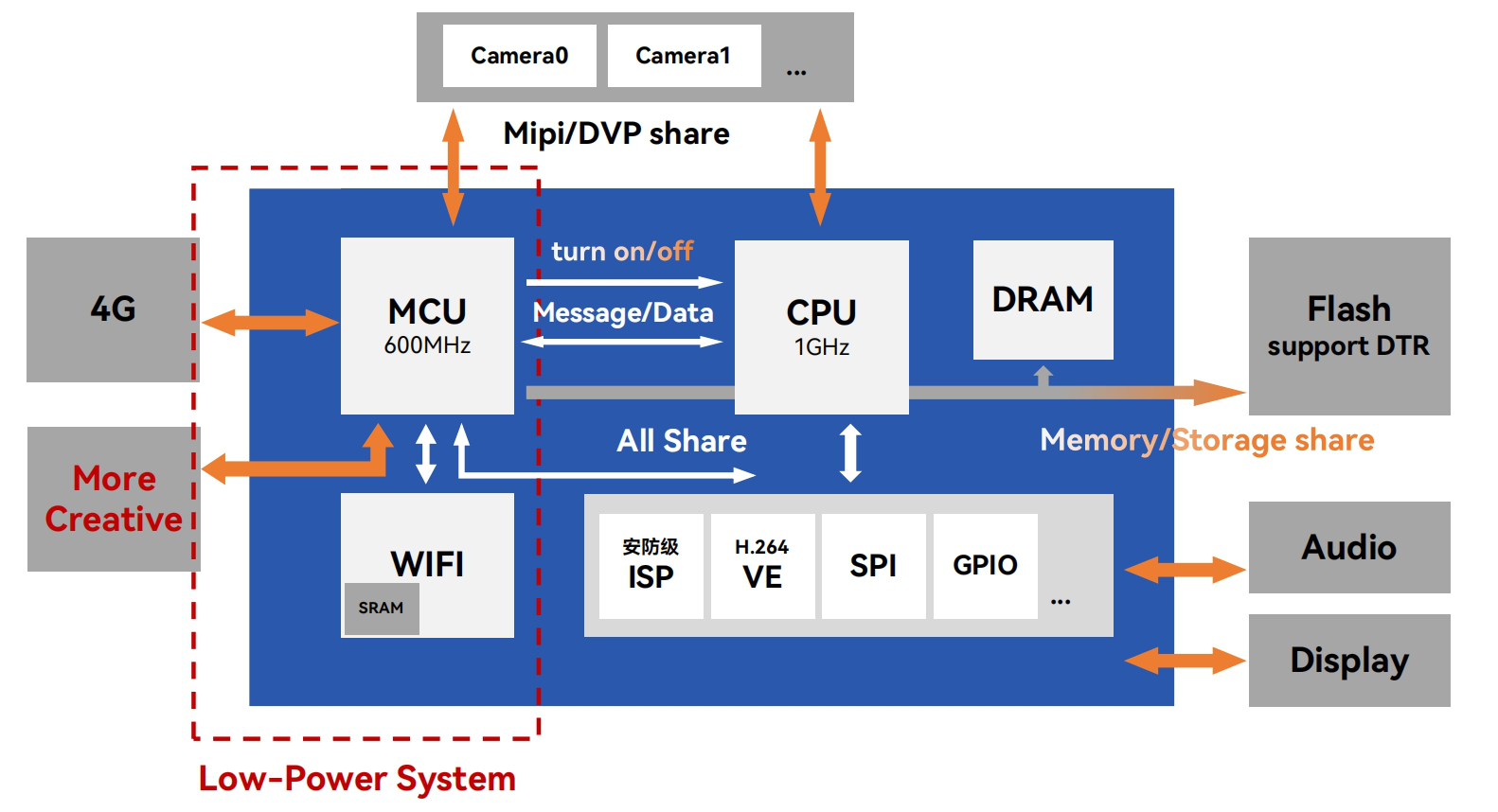

芯片框图

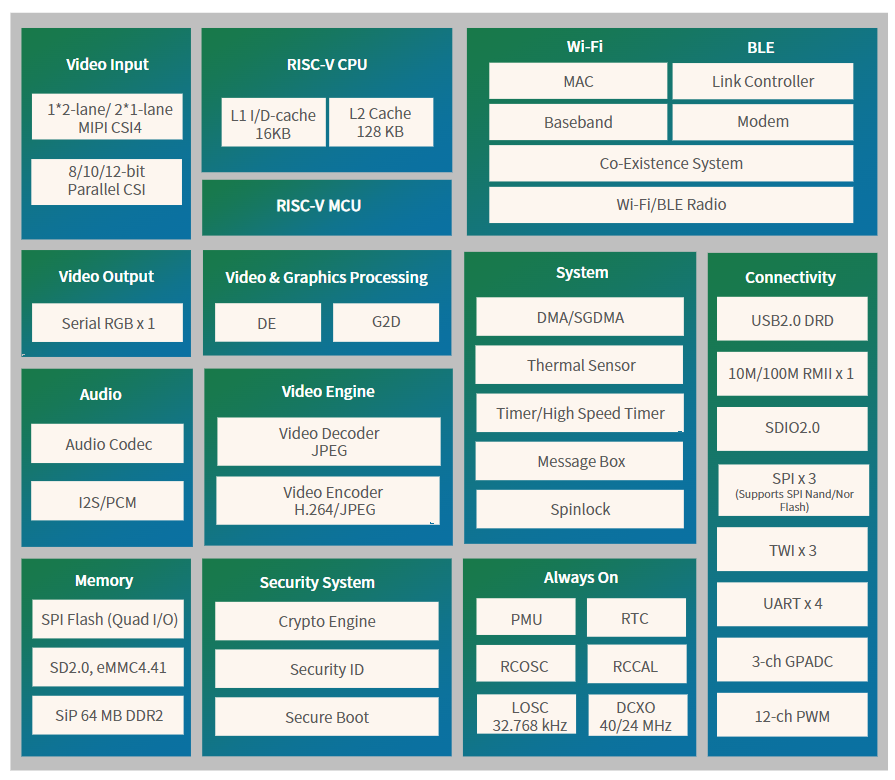

系统框图

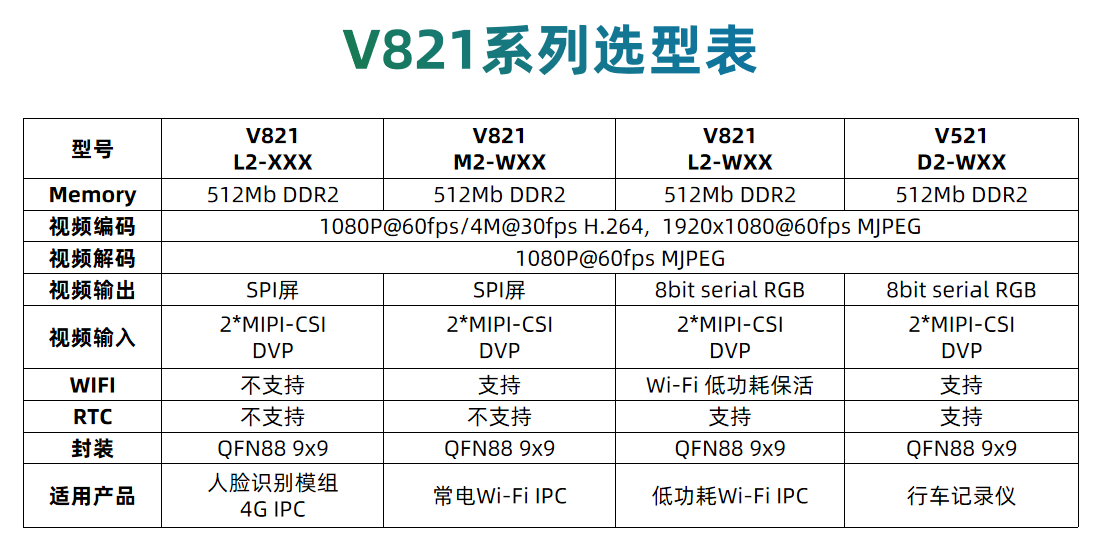

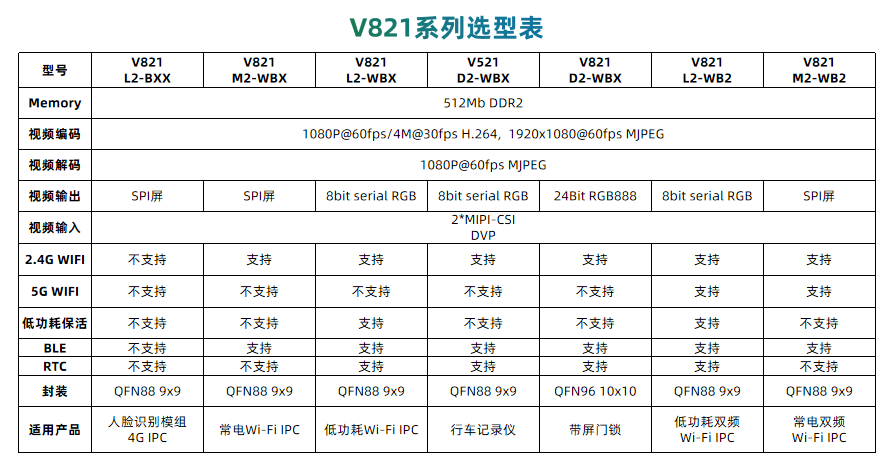

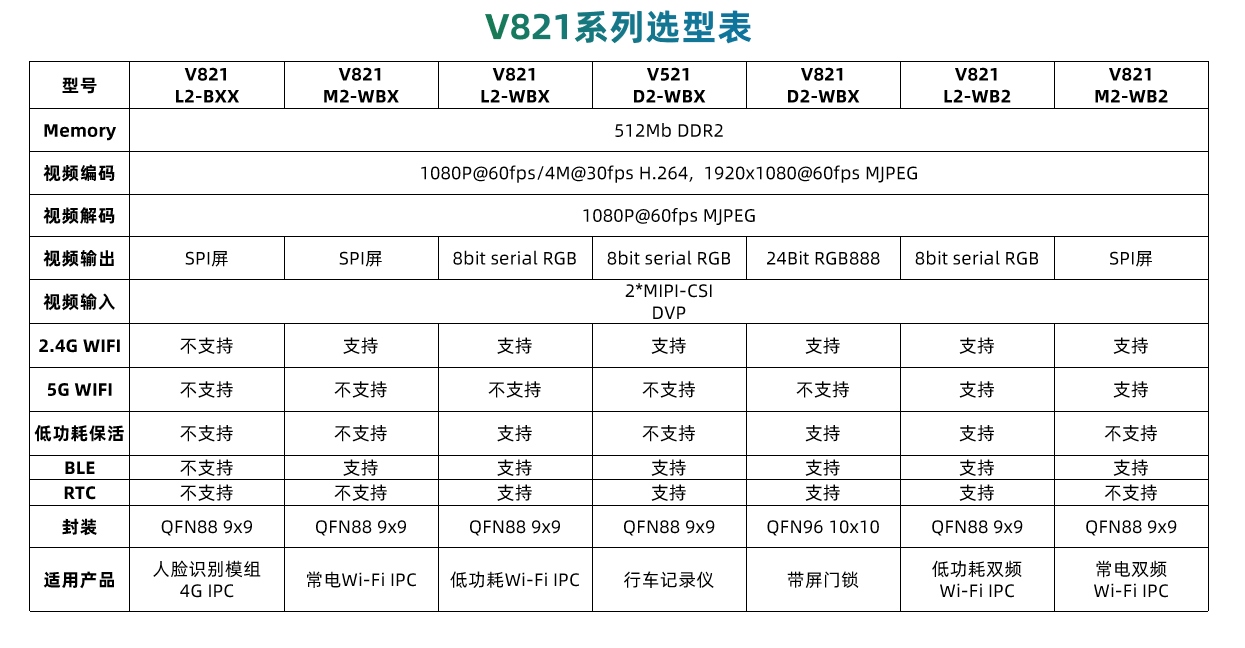

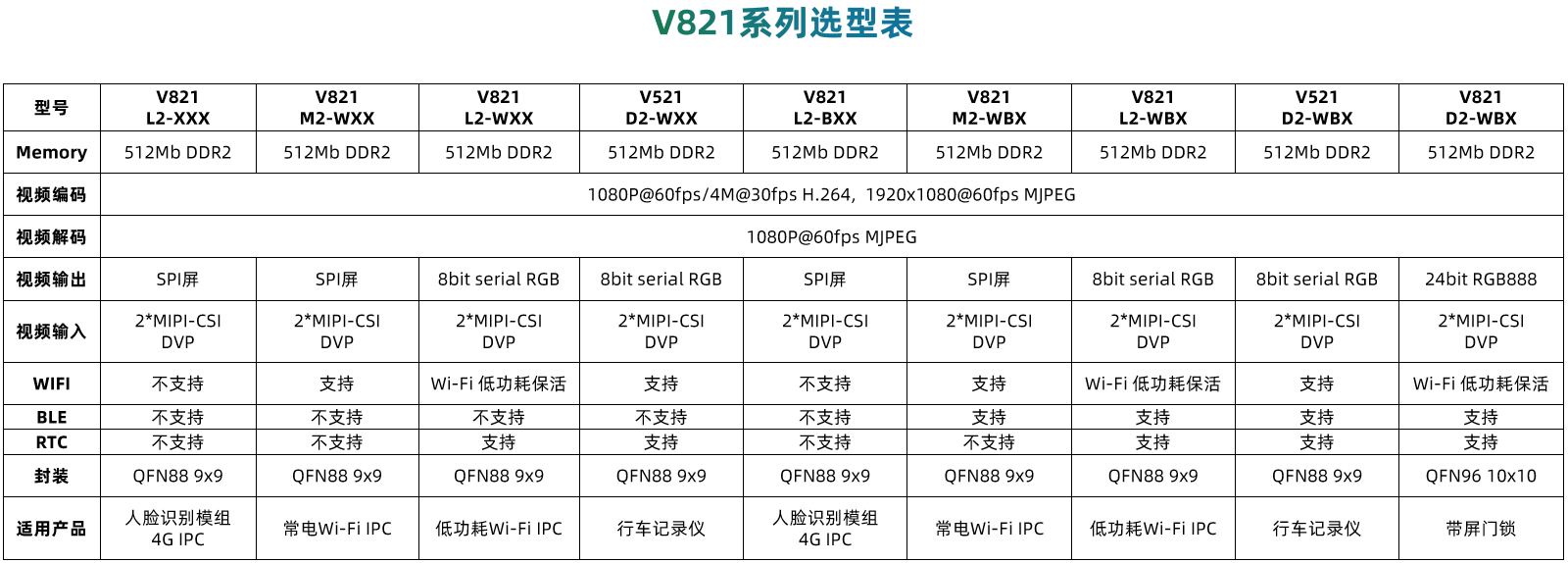

版本差异

型号	V821L2-XXX	V821L2-WXX	V821M2-WXX
内存	64M DDR2	64M DDR2	64M DDR2
视频输出	SPI屏	Serial RGB/i8080/SPI屏	SPI屏
Wi-Fi	不支持	支持 Wi-Fi + Wi-Fi 低功耗保活	支持 Wi-Fi
RTC	不支持	支持	不支持
