V881 - 4K30 高清 AI 影像处理器

V881 是一款高性能编码处理器，全新升级 AI-ISP 图像处理单元，H.264/H.265 编码器提供 8MP 高清视频处理能力，支持三路 Camera 实时接入。基于通用算力和专用算力的提升，并支持 EIS 防抖和对焦加速功能，V881 适用于AI直播摄像头、手持相机、无人机图传和更多行业视觉产品。

信息

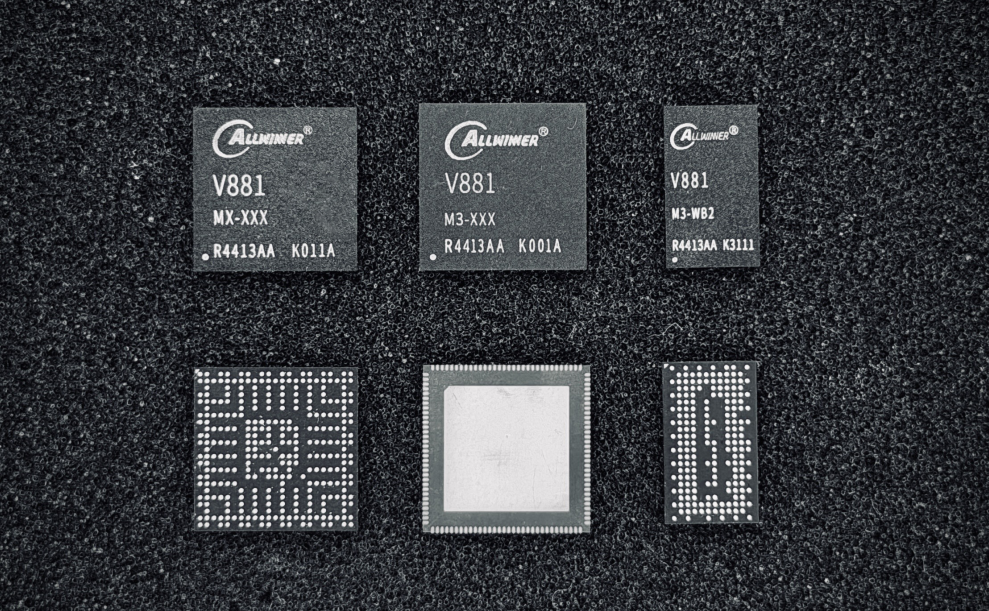

V881系列芯片有多个不同规格子型号，本页面中介绍为 V881MX-XXX，其它子型号规格略有不同，具体以规格书为准

image-20260122161225735

芯片亮点​

  • 算力升级：支持双核 CPU、4K30 H.264、H.265 编码性能和 1TOPS NPU 算力。
  • 画质升级：全新一代 ISP 算法升级，AI-ISP2.0 全天候 AI 画质。
  • 接口升级：支持3 x 1 lane 或 2 x 2 lane 或 1 x 4 lane MIPI-CSI 视频输入、RGB888 视频输出。
  • 低功耗方案：支持低功耗休眠唤醒、AOV（Always-On-Video）方案；支持毫秒级冷启动 Sensor 出图、冷启动屏显方案。

芯片规格​

处理器内核

  • 双核 RISC-V C907, 时钟速率最高 1.4 GHz
    • 每核 16 KB I-Cache 和 16 KB D-Cache
    • 支持 128 KB L2 Cache
    • RV32GCBV / RV64GCBV 指令集
    • 所有核心都集成了具有 RISC-V H/F/D 精度的浮点运算单元（FPU）
    • 集成 128 位向量单元，支持 RVV1.0。
  • 支持单核 RISC-V E907 MCU, 时钟速率最高 800 MHz
    • RV32IMAFC 指令集

智能引擎

  • 支持1 TOPS@INT8，支持常用 CNN 算子

视频编码

  • 支持 H.264 BP/MP/HP Level 5.1
  • 支持 H.265 Main Profile Level 5.0
  • H.264/H.265 编码最大分辨率为 4096×40964096\times4096
  • 支持 I/P 帧
  • 多码流编码典型性能如下：
    • 3840×2160@25fps3840\times2160@25fps + 1920×1080@25fps1920\times1080@25fps + 640×360@25fps640\times360@25fps（仅 H.265）
    • 3840×2160@30fps3840\times2160@30fps + 1280×720@30fps1280\times720@30fps（仅 H.265）
  • 支持 64 个区域的编码前 OSD 叠加，支持 OSD 反色
  • 支持 32 个颜色框叠加
  • 支持 CBR/VBR/FIXQP/QPMAP 等多种码率控制模式
  • 支持 8 个感兴趣区域（ROI）编码
  • 支持 JPEG Baseline 编码
    • JPEG 编码最大分辨率 8192×81928192\times8192
    • JPEG 编码最高性能为 1920×1080@60fps1920\times1080@60fps

视频解码

  • JPEG 解码最大分辨率 8192×81928192\times8192
  • JPEG 解码最高性能为 1920×1080@60fps1920\times1080@60fps

ISP

  • 支持最多 4 个 Sensor 同时接入
  • 支持最大 24M（5592×42245592\times4224） Sensor 接入
  • 支持 AI-ISP（AI-NR/AI-SHARP/AI-Remosaic） 处理
  • 支持 2F-WDR Sensor
  • 支持抗频闪（统计及校正）
  • 支持去紫边（横向/轴向色差）
  • 支持3A（AE/AWB/AF） 统计
  • 支持动态及静态像素坏点校正（DPC）
  • 支持固定模式噪声去除（FPN）
  • 支持镜头阴影校正（LSC）
  • 支持局部动态对比度增强
  • 支持局部色调映射
  • 支持分区域清晰度管理
  • 支持多级时空域降噪
  • 支持多级图像锐化
  • 支持 3D-LUT 色彩增强
  • 支持镜头畸变矫正（LDC）
  • 支持 4 路缩放（1x~1/64x）输出
  • 支持 PC 端工具调试 ISP（在线/离线/远程调试）

视频输入

  • 3 x 1 lane / 2 x 2 lane / 1 x 4 lane MIPI-CSI
    • 每 Lane 最高速率 1.5Gbps
    • 兼容 MIPI CSI2 V1.1和MIPI DPHY V1.1 协议
  • 一套并行 CSI 接口
    • 16 bits 位宽
    • 支持 BT1120，BT.656，BT.601 和 DC 协议
      • BT656 接口最大支持 4×720P@30fps4\times720P@30fps
      • BT1120 接口最大支持 4×1080P@30fps4\times1080P@30fps

视频输出

  • 支持一个显示屏接口
    • 支持并行 RGB 接口，最大性能 1280×800@60fps1280\times800@60fps
    • 支持串行 RGB 接口，最大性能 800×480@60fps800\times480@60fps
    • 支持 i8080 接口，最大性能 800×480@60fps800\times480@60fps

2D 加速引擎

  • 支持图像合成，输入/输出最大 2048×20482048 \times 2048 分辨率
  • 支持图像旋转，输入/输出最大 4096×40964096 \times 4096 分辨率
  • 图像合成和旋转最大支持 1080P@120fps1080P@120fps
  • 支持图像缩放，缩放比例 116∼32×\frac{1}{16}\sim32\times

音频接口

  • 支持 2 个 ADC 和 1 个 DAC
  • 支持 2 路音频单端输入：MICIN1P，MICIN2P
  • 支持 1 路音频单端输出：LINEOUTP
  • 支持 1 路 I2S/PCM 接口，最大 16 通道，8kHz-384kHz 采样率，8-32bit 位宽

安全

  • 支持 AES、DES 和 3DES 加密和解密算法
  • 支持 MD5 和 SHA256 防篡改
  • 支持 160 位硬件伪随机数生成器 (PRNG) ，支持 175 位种子
  • 支持 256 位硬件真随机数生成器 (TRNG)
  • 集成 2048 位 eFuse，用于芯片 ID 和安全应用

电源芯片控制 （PMC）

  • PWR-ON 按键开机/唤醒/中断功能
  • PWR-ON 按键长按强制关机/重启/仅产生中断功能
  • VBUS 插入开机/唤醒/中断功能
  • 首次开机后可配置IRQ中断引I脚开机/唤醒/中断功能
  • 首次开机后可配置闹钟开机/唤醒
  • 异常掉电检测功能（VDD-SYS、VCC-IO）
  • 上下电顺序可配，休眠状态电源可配置单独MASK
  • 记录开机/关机源
  • Watchdog 复位支持可配重启/仅产生全局复位/输出到 PAD

存储接口

  • 支持 3 套 SDC 接口
    • 两套 4 线 SDC 接口（SDC0/1），可外接 TF 卡或 SDIO3.0 外设
    • 一套 8 线 SDC 接口（SDC2），兼容 4 线 SDC 接口模式，可接 eMMC5.0/5.1 和 MMC4.41
  • 支持一套 8 线 DTR 模式 SPI Flash 接口
  • 支持一套 4 线 SQPI PSRAM 接口

外设接口

  • 1 路 USB2.0 DRD，支持 UAC/UVC 协议
  • 3 路 SPI，4 路 TWI，4 路 UART
  • 1 路 10/100Mbit/s RMll 接口
  • 16 通道 PWM
  • 4 通道 GPADC（GPADC 管脚可以用作普通 I/O）
  • 1 套 SDIO3.0

Wi-Fi（V881M3-WB2）

  • Wi-Fi 标准: 支持 802.11a/b/g/n/ac/ax
  • 频段与带宽：
    • 2.4GHz：20/40MHz
    • 5 GHz：20/40/80MHz (1T1R)
  • 蓝牙支持: 支持蓝牙 5.4（BLE/BT）

封装

  • V881MX-XXX：TFBGA317 balls, 12mm×12mm12 mm \times 12 mm
  • V881M3-WB2：TFBGA194 balls, 6.9mm×11.9mm6.9 mm \times 11.9 mm
  • V881M3-XXX：QFN128, 12.3mm×12.3mm12.3 mm \times 12.3 mm

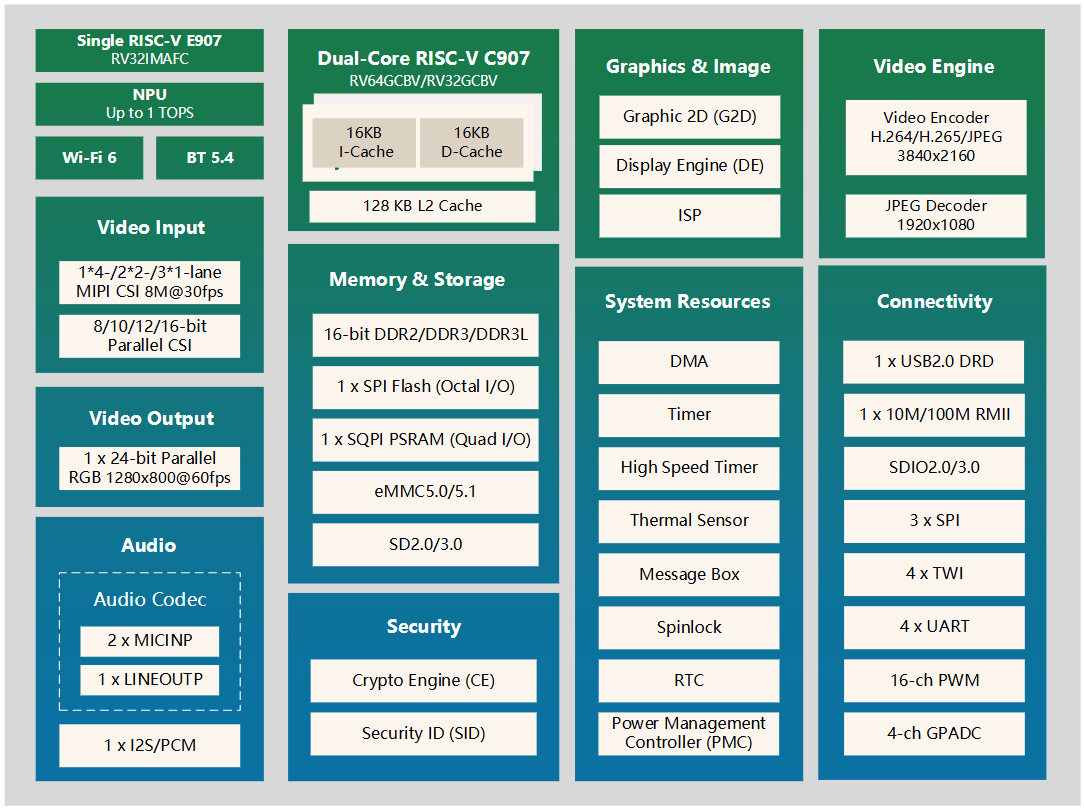

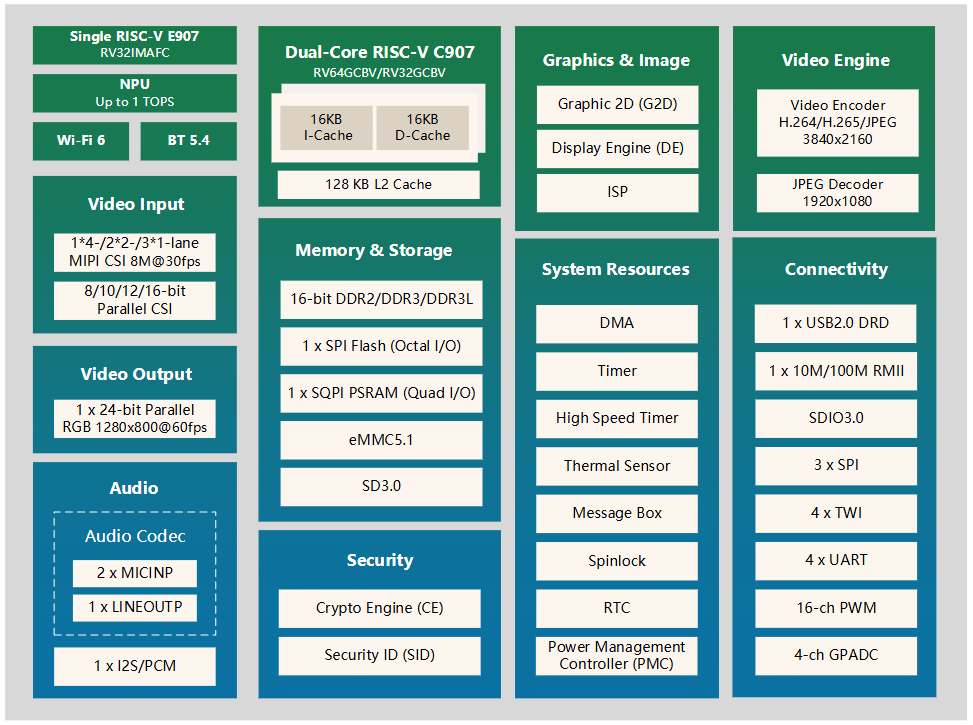

芯片框图​

芯片框图

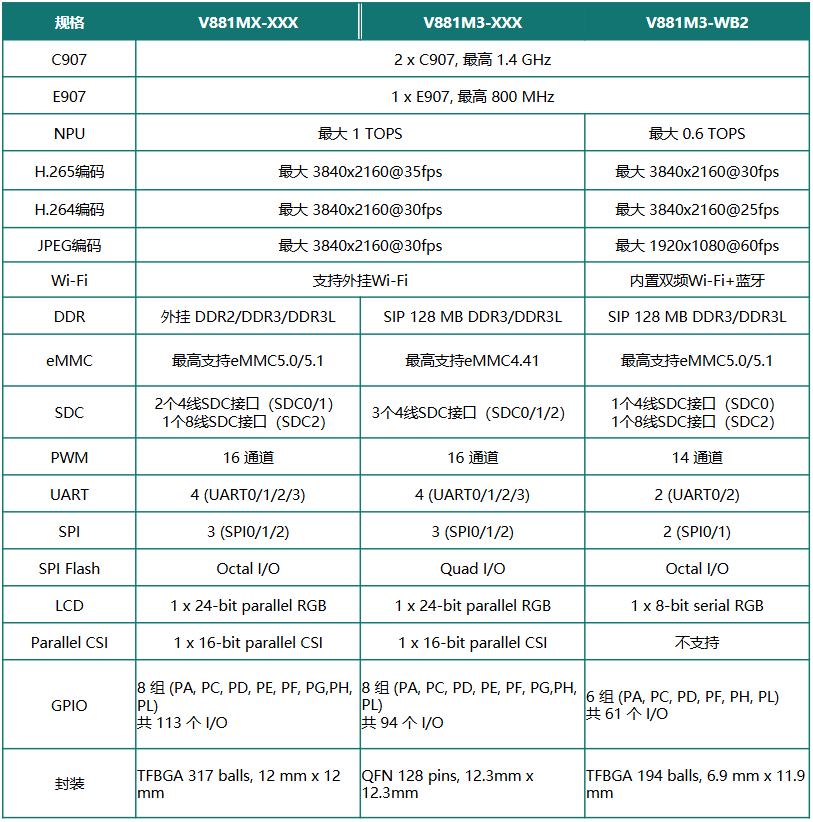

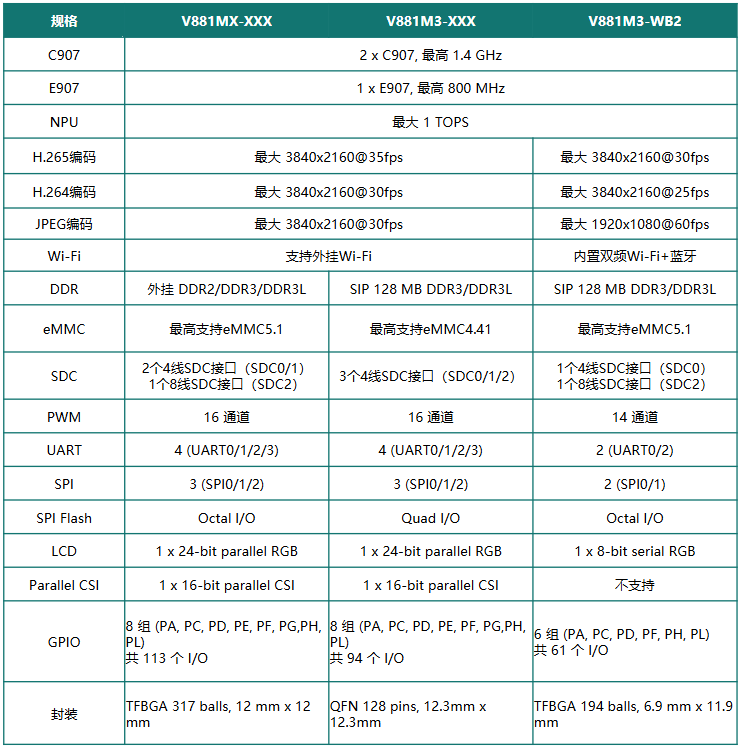

型号差异​

V881 型号差异表
