V838 - 4M 普惠 AI 视觉处理器

V838 是新一代视觉处理器，提供 0.6T 通用 NPU 算力。全新 ISP 图像处理单元，H.264/H.265 编码器提供 4MP 高清视频处理能力，同时 V838 支持三路 Camera 实时接入。基于低功耗、低内存的特制化设计，V838 带来普惠智能方案支撑多目 IPC、智能门锁、逗宠机器人等产品。

信息

V838系列芯片有多个不同规格子型号，本页面中介绍为 V838M2-XXX，其它子型号规格略有不同，具体以规格书为准

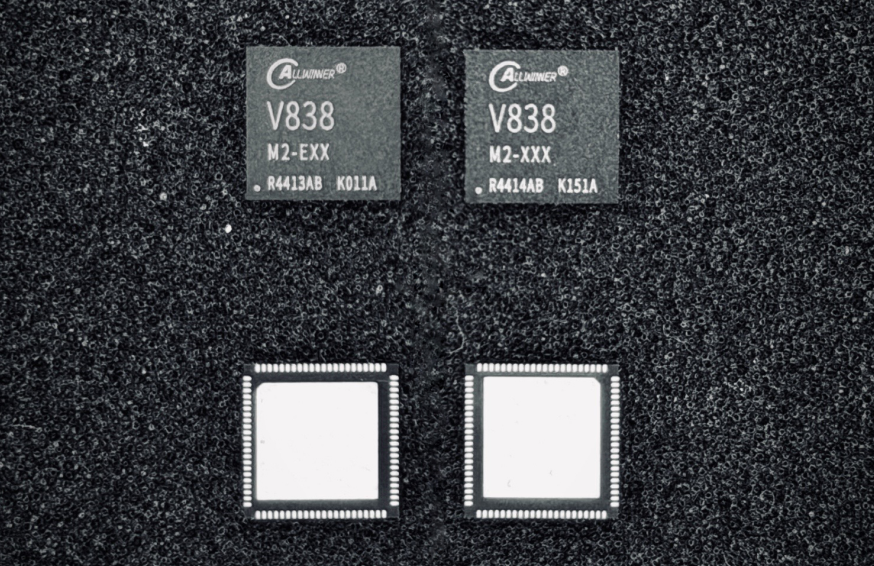

image-20260120162839259

芯片亮点​

  • 实时三目：支持 64MB 内存三目 1080P 免 MIPI Switch 直接接入，可扩展更多视角的一机多目产品。
  • 码控升级：ISP3.0 和智能编码升级，同等画质效果下码率低 20%。
  • 低功耗方案：支持多目 AOV 方案。
  • AI算法配套：支持人/车/宠/包裹等检测识别类算法。
  • 外围配套：配套 MPPT 协议太阳能快充 PMU 和低功耗 Wi-Fi MCU。

芯片规格​

处理器内核

  • 双核 RISC-V C907, 时钟速率最高 1.0 GHz
    • 每核 16 KB I-Cache 和 16 KB D-Cache
    • 支持 128 KB L2 Cache
    • RV32GCBV / RV64GCBV 指令集
    • 所有核心都集成了具有 RISC-V H/F/D 精度的浮点运算单元（FPU）
    • 集成 128 位向量单元，支持 RVV1.0。
  • 支持单核 RISC-V E907 MCU, 时钟速率最高 600 MHz
    • RV32IMAFC 指令集

智能引擎

  • 支持 0.6 TOPS@INT8，支持常用 CNN 算子

视频编码

  • 支持 H.264 BP/MP/HP Level 5.1
  • 支持 H.265 Main Profile Level 5.0
  • 支持 I/P 帧
  • 多码流编码典型性能如下：
    • 三摄 1920×1080@15fps1920\times1080@15fps + 640×480@15fps640\times480@15fps
    • 单摄 2688×1520@30fps2688\times1520@30fps + 640×480@30fps640\times480@30fps
  • 支持 64 个区域的编码前 OSD 叠加，支持 OSD 反色
  • 支持 32 个颜色框叠加
  • 支持 CBR/VBR/FIXQP/QPMAP 等多种码率控制模式
  • 支持 8 个感兴趣区域（ROI）编码
  • 支持 JPEG Baseline 编码
    • JPEG 编码最大分辨率 8192×81928192\times8192
    • JPEG 编码最高性能为 1920×1080@60fps1920\times1080@60fps

视频解码

  • JPEG 解码最大分辨率 8192×81928192\times8192
  • JPEG 解码最高性能为 1920×1080@60fps1920\times1080@60fps

ISP

  • 支持最多 4 个 Sensor 同时接入
  • 支持 2F-WDR Sensor
  • 支持抗频闪（统计及校正）
  • 支持去紫边（横向/轴向色差）
  • 支持3A（AE/AWB/AF） 统计
  • 支持动态及静态像素坏点校正（DPC）
  • 支持固定模式噪声去除（FPN）
  • 支持镜头阴影校正（LSC）
  • 支持局部动态对比度增强
  • 支持局部色调映射
  • 支持分区域清晰度管理
  • 支持多级时空域降噪
  • 支持多级图像锐化
  • 支持 3D-LUT 色彩增强
  • 支持镜头畸变矫正（LDC）
  • 支持 4 路缩放（1x~1/64x）输出
  • 支持 PC 端工具调试 ISP（在线/离线/远程调试）

视频输入

  • 3 x 1 lane / 2 x 2 lane / 1 x 4 lane MIPI-CSI
    • 每 Lane 最高速率 1.5Gbps
    • 兼容 MIPI CSI2 V1.1和MIPI DPHY V1.1 协议
  • 一套并行 CSI 接口
    • 8 bits 位宽
    • 支持BT.656，BT.601 和 DC 协议
      • BT656 接口最大支持 4×720P@30fps4\times720P@30fps

2D 加速引擎

  • 支持图像合成，输入/输出最大 2048×20482048 \times 2048 分辨率
  • 支持图像旋转，输入/输出最大 4096×40964096 \times 4096 分辨率
  • 图像合成和旋转最大支持 1080P@120fps1080P@120fps
  • 支持图像缩放，缩放比例 116∼32×\frac{1}{16}\sim32\times

音频接口

  • 支持 2 个 ADC 和 1 个 DAC
  • 支持 2 路音频单端输入：MICIN1P，MICIN2P
  • 支持 1 路音频单端输出：LINEOUTP
  • 支持 1 路 I2S/PCM 接口，最大 16 通道，8kHz-384kHz 采样率，8-32bit 位宽

安全

  • 支持 AES、DES 和 3DES 加密和解密算法
  • 支持 MD5 和 SHA256 防篡改
  • 支持 160 位硬件伪随机数生成器 (PRNG) ，支持 175 位种子
  • 支持 256 位硬件真随机数生成器 (TRNG)
  • 集成 2048 位 eFuse，用于芯片 ID 和安全应用

存储接口

  • 内置 64MB DDR2
  • 支持 3 套 4 线 SDC 接口
    • SDC0 最高支持 SD3.0 或 SDIO3.0 外设
    • SDC1 最高支持 SD2.0 或 SDIO2.0 外设
    • SDC2 最高支持 SD2.0，SDIO2.0，eMMC4.41 或 MMC4.41 设备
  • 支持一套 4 线 DTR 模式 SPI Flash 接口
  • 支持一套 4 线 SQPI PSRAM 接口

外设接口

  • 1 路 USB2.0 DRD，支持 UAC/UVC 协议
  • 3 路 SPI（支持 SPI DBI），4 路 TWI，4 路 UART
  • 1 路 10/100Mbit/s RMll 接口
  • 15 通道 PWM
  • 3 通道 GPADC（GPADC 管脚可以用作普通 I/O）
  • 1 套 SDIO2.0

封装

  • QFN88, 9mm×9mm9 mm \times 9 mm

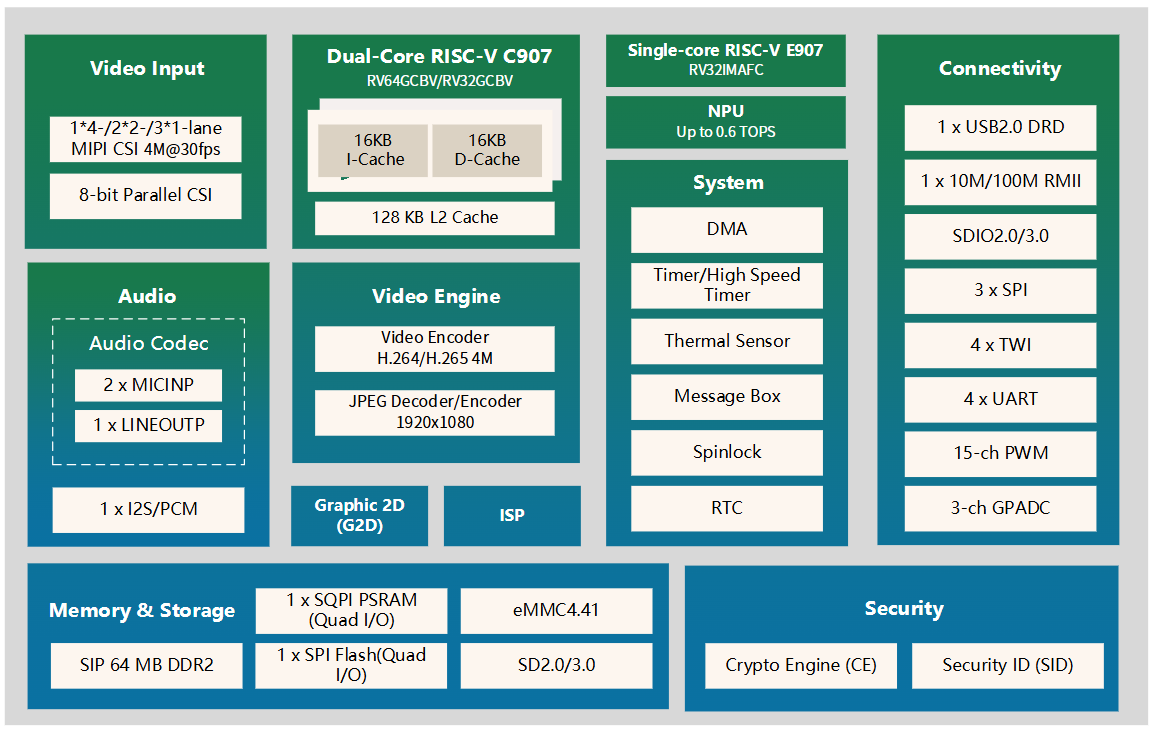

芯片框图​

image-20260120162556944

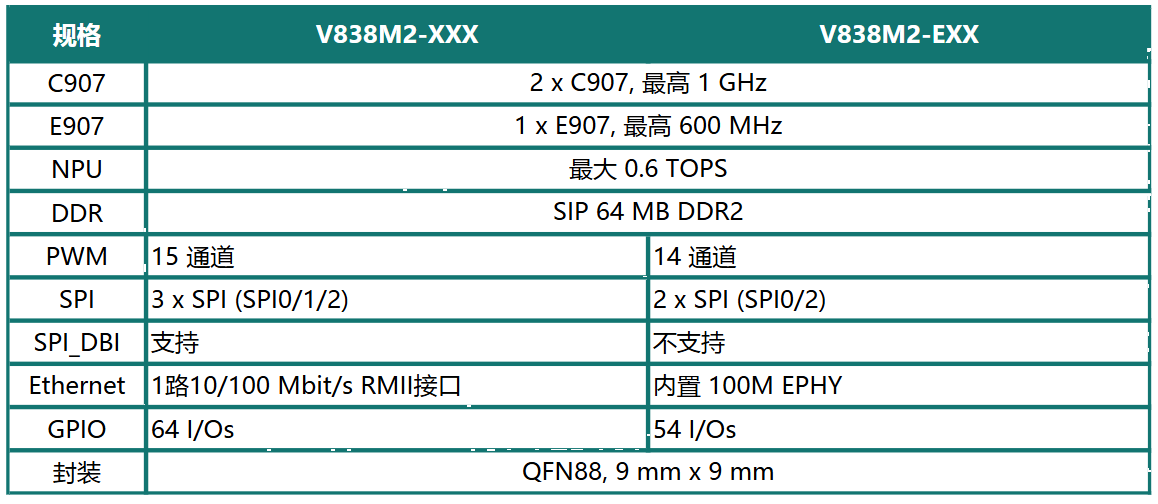

型号差异​

image-20260120162609687
