系统相关常见问题
V821是否已支持RTOS系统
V821芯片包含两个CPU。一个是主核心RISC-V CPU,运行Tina Linux系统,为芯片主系统,在下文中以 CPU0 作为指代;一个是RISC-V MCU,运行FreeRTOS系统,主要功能是提供通用算力补充、辅助 Linux 实现休眠唤醒、低功耗管理以及WIFI相关功能,在下文中以 CPU1 作为指代。
V821 启动引导
V821 启动核心
V821与之前的芯片有所不同,其启动核心是CPU1,通过CPU1来引导CPU0主核心启动。
V821 启动架构
V821双核异构系统BOOT代码结构与之前的平台大部分相同(BROM、BOOT0、UBOOT、FES),不过增加了E907_BOOT、PMBOOT、UBOOT-EFEX三部分。
- E907_BOOT:
系统启动时该代码运行在CPU1,用于启动CPU0并使其跳转到BOOT0。
- PMBOOT:
系统休眠唤醒时该代码运行在CPU0,是裁剪过的BOOT0代码。
- UBOOT-EFEX:
系统烧写时使用的UBOOT代码,运行在CPU1。
V821 启动流程

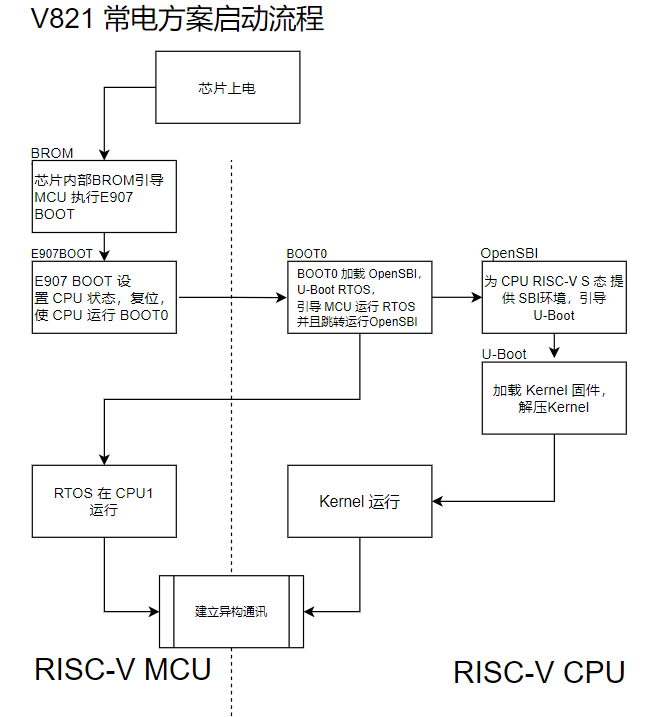

V821 启动分为常电与快起两个方案,这里以常电的启动流程作为演示说明,其流程如下图所示:
- 首先,由芯片内部的BROM在CPU1上运行,并寻找启动介质(SDCARD/EMMC/SPI-NOR/SPI-NAND),并加载“BOOT0”(包含E907_BOOT和BOOT0)到 SRAM,然后跳转到E907_BOOT执行。
- E907_BOOT启动CPU0并使其跳转到BOOT0执行。
- BOOT0初始化DRAM,从FLASH加载OpenSBI、UBOOT、RTOS到DRAM运行。
- UBOOT最终加载引导Linux内核。
- 待 Linux 启动后建立异构通讯。
V821 烧写流程
V821双核异构系统烧写流程与启动有所区别,简化为全流程在CPU1执行,因此需要注意此时UBOOT-EFEX由CPU1编译工具链生成,使用独立配置sun300iw1p1_efex_defconfig
修改 PL 口默认电压
V821 PL 口中,PL0 PL1 固定为 1.8V 电平,无法修改,PL2~PL7 可以配置 1.8V 或者 3.3V,可以在 BOOT0 修改
首先确认当前方案使用的配置文件,这里以 perf2b 板级为例,查看 BoardConfig_nor.mk
和 BoardConfig.mk
中配置的 LICHEE_BOOT0_BIN_NAME
,分布对应 SPI NOR 方案与 eMMC 方案下使用的 BOOT0 配置。
如果 BoardConfig_nor.mk
和 BoardConfig.mk
中没有配置 LICHEE_BOOT0_BIN_NAME
,则标识方案使用默认配置,根据具体存储器件选择 mmc.mk
,spinor.mk
,nand.mk
即可
软件方案 | 存储器件 | 配置文件 |
---|---|---|
普通 | SPI NOR | brandy/brandy-2.0/spl/board/sun300iw1p1/spinor.mk |
普通 | SPI NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/nand.mk |
普通 | eMMC/SD NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/mmc.mk |
快起 | SPI NOR | brandy/brandy-2.0/spl/board/sun300iw1p1/spinorfastboot.mk |
快起 | eMMC/SD NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/mmcfastboot.mk |
前往 brandy/brandy-2.0/spl/board/sun300iw1p1
找到配置文件
这里以 spinorpmc.mk
为例,配置 CFG_SUNXI_PL_1V8=y
则 PL 口为 1.8V 如果注释或者删除则 PL 口为 3.3V
如何查看各模块时钟频率
mount -t debugfs none /sys/kernel/debug
cat /sys/kernel/debug/clk/clk_summary
如示例:
如果没有节点,需要手动开启 DebugFS representation of clock tree
CONFIG_COMMON_CLK_DEBUG=y

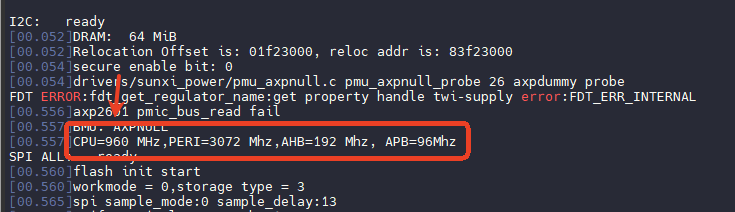

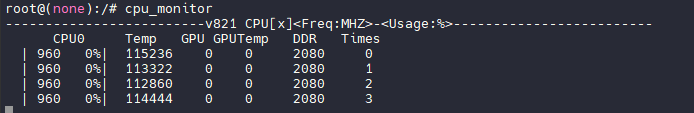

如何查看CPU当前频率、如何修改CPU主频
查看CPU频率和策略
查看cpu当前频率:
cat /sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq
查看cpu调频策略:
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
performance
表示当前调频策略为 performance, 它会以当前最大频率运行。其他常用的调频策略,如interactive,会根据实际负载调节频率。一般常用的就是这两种,如果想了解其他调频策略,可以查看内核源码中Documentation/cpu-freq/governors.txt该文档,或者网上资料。
CPU调频设置
# 设置用户调频模式
echo userspace > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
# 查看可调频率
cd /sys/devices/system/cpu/cpu0/cpufreq/
cat scaling_available_frequencies
eg: 360000 480000 600000 720000 840000 960000 1080000
#设置CPU频率:
echo 720000 > scaling_setspeed #设置CPU主频为720M
echo 960000 > scaling_setspeed #设置CPU主频为960M
为何SPI NAND 存储可用空间比标称要小
如NAND Flash总大小是128M Bytes, NAND 驱动本身会保留 1/8 到 1/10 左右的空间,包括用于 NAND 管理、预留给Boot0/uboot的空间,如果 NAND 存在坏块,空间也将相应的减小。
存储切换方法
快启SDK上切换存储需要修改的地方较多,不建议去切换。默认已提供NOR和EMMC的板级,建议直接使用对应存储类型的板级,或者复制板级进行修改。
快启SDK不支持SPI NAND。

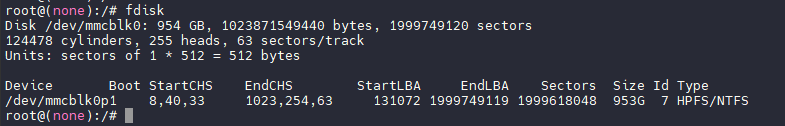

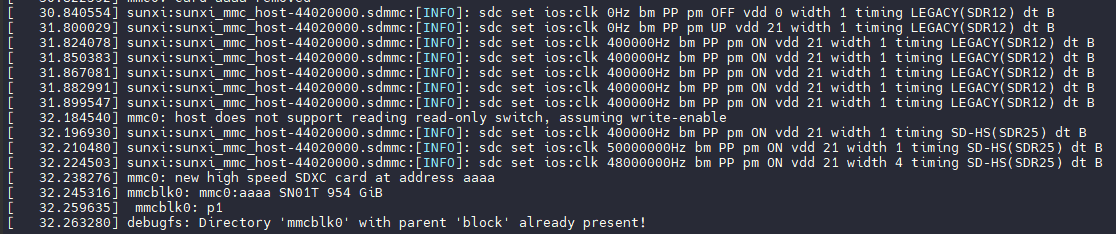

SPI NOR 卡启动
快启SDK卡启动只能在EMMC板级才支持,nor板级不支持卡启动。
SPI NOR 固件用于卡启动时,需要注意两个点:
- 卡启动的启动存储介质是SD卡,是mmcblk设备,Tina默认挂载ext4文件系统。
- ext4文件系统需要更大的分区容量。
(1)内核配置
File systems --->
<*> The Extended 4 (ext4) filesystem ----->确认ext4默认已选上
(2)Tina环境配置
make menuconfig 层层选中
Global build settings --->
[ ] Strip unnecessary functions from libraries //取消勾选
Utilities --->
Filesystem --->
<*> e2fsprogs //选中ext4工具
(3)sys_partition.fex分区表配置
[partition]
name = rootfs_data
size = 1024 ---->nor默认给的rootfs_data比较小,ext4建议配置3M以上,即6144以上
user_type = 0x8000
如何替换开机LOGO
将准备好的 bmp 文件替换下面的路径即可
openwrt/target/v821/v821-common/boot-resource/boot-resource/bootlogo.bmp
如何确认LCD屏本身工作是否正常
可打开LCD屏自测模式,测试colorbar输出是否正常,测试命令:
echo 1 > /sys/class/disp/disp/attr/colorbar
芯片内部的GPIO是否带上下拉电阻
芯片设计时,GPIO是有带上下拉电阻,约为100K,精度为20%.
PINCTRL 调试
1.调试节点
mount -t debugfs none /sys/kernel/debugfs
对于非 GPIOL 的 GPIO,在这个节点
cd /sys/kernel/debug/pinctrl/42000000.pinctrl/
对于 GPIOL 的 GPIO,在这个节点
cd /sys/kernel/debug/pinctrl/42000540.pinctrl/
2.查看引脚复用状态
cd /sys/kernel/debug/pinctrl/42000000.pinctrl/
cat pinmux-pins
3.查看配置
cd /sys/kernel/debug/pinctrl/42000000.pinctrl/
cat pinconf-pins
4.查看功能复用
cd /sys/kernel/debug/pinctrl/42000000.pinctrl/
cat pinmux-functions
Linux 标准GPIO调试
确认系统中有“/sys/class/gpio”这级目录,如果没有,在编译内核时加入。
Device Drivers
—> GPIO Support
—> /sys/class/gpio/… (sysfs interface)
/sys/class/gpio使用说明:
1.通过/sys/文件接口操作IO端口,即GPIO到文件系统的映射;
2.控制GPIO的目录位于/sys/class/gpio;
3./sys/class/gpio/export文件,用于通知系统需要导出控制的GPIO引脚编号;
4./sys/class/gpio/unexport文件, 用于通知系统取消导出;
5./sys/class/gpio/gpiochipX目录保存系统中GPIO寄存器的信息,包括每个寄存器控制引脚的起始编号base,寄存器名称,引脚总数。
导出一个引脚的操作步骤:
- 首先计算此引脚编号: 引脚编号 = 控制引脚的寄存器基数 + 控制引脚寄存器位数 举例(具体GPIO参考数据手册),如想控制PB2引脚,那么引脚编号就等于1 x 32 + 2 = 34。
- export引脚: 向 /sys/class/gpio/export 写入此编号,比如34号引脚,在 shell 中可以通过以下命令实现:
echo 34 > /sys/class/gpio/export
命令成功后生成 /sys/class/gpio/gpio34目录,如果没有出现相应目录,说明此引脚不可导出。
- 定义输入输出: direction 文件,定义输入输入方向,可以通过下面命令定义为输出。
echo out > /sys/class/gpio/gpio34/direction
direction 接受的参数可以是:in、out、high、low。其中参数 high / low 在设置方向为输出的同时,将 value 设置为相应的 1 / 0。
- 设置value值: value 文件是端口的数值,为1或0,通过下面命令将gpio34设置为高电平。
echo 1 > /sys/class/gpio/gpio34/value
如何进行USB眼图测试
USB0 OTG Device眼图测试
手动切换Device模式:
cat /sys/devices/platform/soc@2002000/soc@2002000:usbc0@0/usb_device
每个芯片平台的节点路径会有些差异,请通过find命令确认:
find /sys -name otg_ed_test
眼图测试命令:
echo test_pack > /sys/devices/platform/soc@2002000/44100000.udc-controller/otg_ed_test
USB0 OTG Host眼图测试
手动切换Host模式:
cat /sys/devices/platform/soc@2002000/soc@2002000:usbc0@0/usb_host
每个芯片平台的节点路径会有些差异,请通过find命令确认(注意选择带有ehci0的路径):
find /sys -name ed_test
眼图测试命令:
echo test_pack > /sys/devices/platform/soc@2002000/44101000.ehci0-controller/ed_test
在 U-Boot 中设置内核打印等级
启动时进入 U-Boot 控制台,使用 print
目录查看环境变量中的 loglevel=
字段,可以看到这里字段是 8
使用命令 setenv loglevel 1
即可修改打印等级为1,修改后可以打印出来看看
如果需要保存永久,使用 saveenv
命令
使用 boot
命令启动系统
打印 awbase abnormal
如果出现打印 awbase abnormal...[0x33330001]
标识目前检测到内核不正常,请检查内核内守护进程 awbase.ko
是否正常挂载。使用命令查看
lsmod
如果检测到长时间内核守护进程未启动,则会报错 awbase abnormal...[0x33330001]

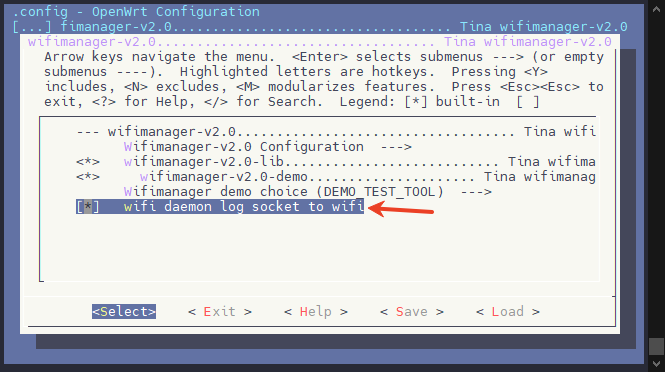

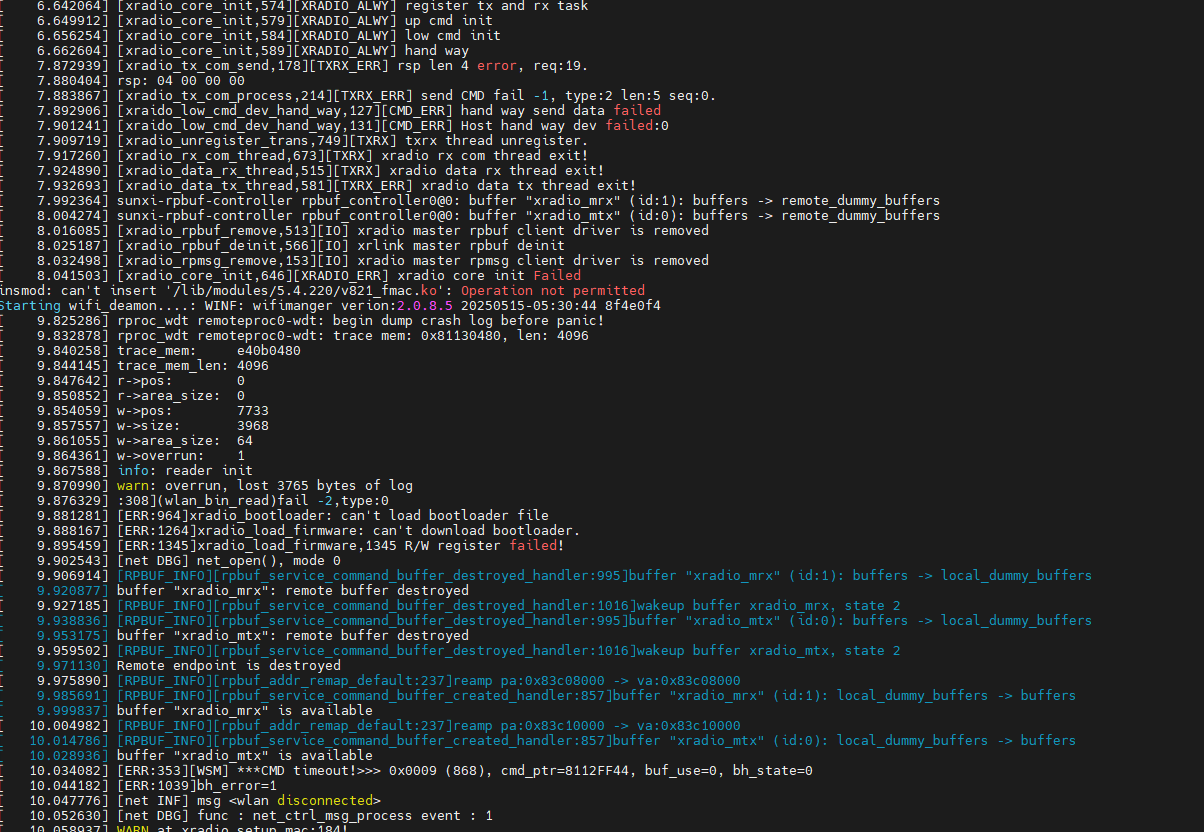

禁用小核
V821 若不使用休眠唤醒功能与 SIP WIFI 功能,可选择关闭小核,将小核内存释放出来供大核使用。
(1)删除设备树小核相关节点
删除以下预留内存节点
rv_ddr_reserved: rvddrreserved@81000000 {
reg = <0x0 0x81000000 0x0 0x200000>;
no-map;
};
/*
* The name should be "vdev%dbuffer".
* Its size should be not less than
* RPMSG_BUF_SIZE * (num of buffers in a vring) * 2
* = 512 * (num of buffers in a vring) * 2
*/
rv_vdev0buffer: vdev0buffer@81200000 {
compatible = "shared-dma-pool";
reg = <0x0 0x81200000 0x0 0x40000>;
no-map;
};
/*
* The name should be "vdev%dvring%d".
* The size of each should be not less than
* PAGE_ALIGN(vring_size(num, align))
* = PAGE_ALIGN(16 * num + 6 + 2 * num + (pads for align) + 6 + 8 * num)
*
* (Please refer to the vring layout in include/uapi/linux/virtio_ring.h)
*/
rv_vdev0vring0: vdev0vring0@81240000 {
reg = <0x0 0x81240000 0x0 0x2000>;
no-map;
};
rv_vdev0vring1: vdev0vring1@81242000 {
reg = <0x0 0x81242000 0x0 0x2000>;
no-map;
};
e907_mem_fw: e907_mem_fw@81244000 {
/* boot0 & uboot0 load elf addr */
reg = <0x0 0x81244000 0x0 0x00200000>;
};
e907_share_irq_table: share_irq_table@81644000 {
reg = <0x0 0x81644000 0x0 0x2000>;
no-map;
};
e907_rpbuf_reserved:e907_rpbuf@81646000 {
compatible = "shared-dma-pool";
reg = <0x0 0x81646000 0x0 0x8000>;
no-map;
};
删除以下通讯使用节点
reserved-irq {
share-e907 {
arch-name = "e907";
memory-region = <&e907_share_irq_table>;
/* defined by sun300iw1-share-irq-dt.h */
share-irq =
<1 0x1 E907_PA_IRQ_NUM A27_PA_IRQ_NUM 0x00000000>,
<3 0x3 E907_PC_IRQ_NUM A27_PC_IRQ_NUM 0x00000000>,
<4 0x4 E907_PD_IRQ_NUM A27_PD_IRQ_NUM 0x00000000>,
<12 0xc E907_PL_IRQ_NUM A27_PL_IRQ_NUM 0x00000000>;
};
};
hifbypass: hifbypass {
compatible = "allwinner,sun300wi-sip-wifi";
interrupts-extended = <&plic0 160 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&aon_ccu CLK_DCXO>;
clock-names = "hosc";
status = "disabled";
};
rpbuf_controller0: rpbuf_controller0@0 {
compatible = "allwinner,rpbuf-controller";
remoteproc = <&e907_rproc>;
ctrl_id = <0>;
memory-region = <&e907_rpbuf_reserved>;
status = "okay";
};
rpbuf_xradio: rpbuf_xradio@0 {
compatible = "allwinner,rpbuf-xradio";
rpbuf = <&rpbuf_controller0>;
status = "okay";
};
删除 rproc
节点
&e907_rproc {
firmware-name = "amp_rv0.bin";
mboxes = <&msgbox 0>;
mbox-names = "arm-kick";
auto-boot;
skip-shutdown;
fw-region = <&e907_mem_fw>;
memory-region = <&rv_ddr_reserved>, <&rv_vdev0buffer>, <&rv_vdev0vring0>, <&rv_vdev0vring1>, <&e907_share_irq_table>;
fw-partitions = "riscv0", "riscv0-r";
fw-partition-sectors = <2432>;
memory-mappings =
/* < DA len PA > */
/* SRAM ISP */
< 0x2000000 0xa800 0x2000000 >,
/* SRAM VE */
< 0x200a800 0x17400 0x200a800 >,
/* SRAM WIFI */
< 0x68000000 0x1000000 0x68000000 >,
/* DRAM */
< 0x80000000 0x0fffffff 0x80000000 >;
stop-record-reg = <0x4a00020c>;
share-irq = "e907";
status = "okay";
rproc_wdt: rproc_wdt@0 {
timeout_ms = <6000>;
try_times = <1>;
reset_type = <0x2>;
panic_on_timeout = <1>;
status = "okay";
};
};
(2)删除小核分区
[partition]
name = riscv0
size = 2432
downloadfile = "amp_rv0.fex"
user_type = 0x8000
[partition]
name = riscv0
size = 4096
downloadfile = "amp_rv0.fex"
user_type = 0x8000
(3)编辑内核配置,关闭小核通讯控制相关功能:
CONFIG_AW_REMOTEPROC
CONFIG_AW_RPROC_FAST_BOOT
CONFIG_AW_RPROC_SUBDEV
CONFIG_AW_RPROC_SUBDEV_WDT
CONFIG_SUNXI_RPROC_SHARE_IRQ
CONFIG_AW_REMOTEPROC_E907_BOOT
CONFIG_AW_REMOTEPROC_E907_STOP_NOTIFY
CONFIG_AW_RPMSG_CTRL
CONFIG_AW_RPMSG_NOTIFY
CONFIG_AW_RPBUF_SERVICE_RPMSG
CONFIG_AW_RPBUF_CONTROLLER_SUNXI
CONFIG_AW_MSGBOX
(4)编辑 boot0 配置
首先确认当前方案使用的配置文件,这里以 perf2b 板级为例,查看 BoardConfig_nor.mk
和 BoardConfig.mk
中配置的 LICHEE_BOOT0_BIN_NAME
,分布对应 SPI NOR 方案与 eMMC 方案下使用的 BOOT0 配置。
如果 BoardConfig_nor.mk
和 BoardConfig.mk
中没有配置 LICHEE_BOOT0_BIN_NAME
,则标识方案使用默认配置,根据具体存储器件选择 mmc.mk
,spinor.mk
,nand.mk
即可
软件方案 | 存储器件 | 配置文件 |
---|---|---|
普通 | SPI NOR | brandy/brandy-2.0/spl/board/sun300iw1p1/spinor.mk |
普通 | SPI NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/nand.mk |
普通 | eMMC/SD NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/mmc.mk |
快起 | SPI NOR | brandy/brandy-2.0/spl/board/sun300iw1p1/spinorfastboot.mk |
快起 | eMMC/SD NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/mmcfastboot.mk |
前往 brandy/brandy-2.0/spl/board/sun300iw1p1
找到配置文件
这里以 spinorpmc.mk
为例
关闭下面两个配置,可以注释可以删除
CFG_DEFAULT_BOOT_RTOS
CFG_EARLY_BOOT_RISCV
CFG_DEFAULT_BOOT_RTOS
配置一般配置在brandy/brandy-2.0/spl/board/sun300iw1p1/common.mk
CFG_EARLY_BOOT_RISCV
配置一般配置在板级配置
裁剪 U-Boot 增加启动速度
在部分场景下,如果不需要使用 U-Boot 的相关功能,可以裁剪掉 U-Boot 使用 SPL 去拉起内核。
去除 U-Boot 之后将无法使用 U-Boot 提供的部分功能,包括
- 卡升级
- 卡量产
- DragonSN 烧号
SPI NOR 方案
这里以 PERF2B 板级搭配 NOR 存储器件作为示例。
(1)增加 BOOT0 配置
在目录 brandy/brandy-2.0/spl/board/sun300iw1p1
新增 BOOT0 配置项 spinorskipboot.mk
FILE_EXIST=$(shell if [ -f $(TOPDIR)/board/$(PLATFORM)/common.mk ]; then echo yes; else echo no; fi;)
EXT_FILE_EXIST=$(shell if [ -f $(TOPDIR)/board/$(PLATFORM)/common$(LICHEE_BOARD).mk ]; then echo yes; else echo no; fi;)
ifeq (x$(EXT_FILE_EXIST),xyes)
include $(TOPDIR)/board/$(PLATFORM)/common$(LICHEE_BOARD).mk
else ifeq (x$(FILE_EXIST),xyes)
include $(TOPDIR)/board/$(PLATFORM)/common.mk
else
include $(TOPDIR)/board/$(CP_BOARD)/common.mk
endif
MODULE=spinorskipboot
CFG_SUNXI_SPINOR=y
CFG_SUNXI_SPI =y
CFG_SUNXI_SPIF =y
#CFG_SUNXI_DMA =y
#CFG_SPI_USE_DMA =y
CFG_SUNXI_ELF =y
CFG_SUNXI_FDT =y
CFG_SUNXI_GPT =y
CFG_SUNXI_ENV =y
CFG_SUNXI_ENV_SIZE =0x1000
CFG_SUNXI_HAVE_REDUNDENV=y
#CFG_SUNXI_NO_UPDATE_FDT_CHOSEN=y
CFG_SUNXI_LOGIC_OFFSET=2016
CFG_SPINOR_GPT_ARD=2016
CFG_SPINOR_UBOOT_OFFSET=128
CFG_SPINOR_UBOOT_PARAMS_OFFSET=120
CFG_BOOT0_LOAD_KERNEL=y
CFG_KERNEL_BOOTIMAGE=y
CFG_LOAD_DTB_FROM_KERNEL=y
CFG_KERNEL_CHECKSUM=n #y will check kernel checksum in bimage, but slower
CFG_SPINOR_KERNEL_OFFSET=0x20 #first partition, 0x20 4064+0x20 = 4096 sector = 2.0M
CFG_SPINOR_LOGICAL_OFFSET=4064
CFG_KERNEL_LOAD_ADDR=0x82000000
CFG_SUNXI_FDT_ADDR=0x81d00000
CFG_SPINOR_KERNEL_BACKUP_OFFSET=0x1BA0 # Adjusted according to sys_partition file
CFG_FASTBOOT_EFEX=y
CFG_RESERVE_FDT_SIZE=0x30000
CFG_SUNXI_SUPPORT_RAMDISK=y # 支持ramdisk镜像,主要用于recovery系统
CFG_RAMDISK_ADDR=0x80700000 # ramdisk镜像存放地址
#IR STATE
CFG_SUNXI_PHY_KEY=y
CFG_GPADC_KEY=y
CFG_BOOT0_LOAD_FLASH=y
CFG_SET_GPIO_NEW=y
#compression
CFG_SUNXI_LZ4=y
#gpadc
CFG_SUNXI_PHY_KEY=y
CFG_GPADC_KEY=y
把这个配置增加到编译列表中
(2)修改使用该配置的 BOOT0
进入修改 device/config/chips/v821/configs/perf2b/BoardConfig_nor.mk
文件,改为刚才新增的 BOOT0 配置
LICHEE_BOOT0_BIN_NAME:=spinorskipboot
增加配置 ENV
LICHEE_REDUNDANT_ENV_SIZE:=0x1000
修改压缩方式为 lz4
LICHEE_COMPRESS:=lz4
(3)修改 boot_package
配置
新增文件 boot_package_nor.cfg
,写入以下内容(注意最后需要添加一行空行!)
[package]
;item=Item_TOC_name, Item_filename,
item=opensbi, opensbi.fex
item=pmboot, pmboot_spinor.fex
(4)修改设备树
由于裁剪了 U-Boot,需要将启动参数写在设备树中,修改设备树文件 device/config/chips/v821/configs/perf2b/linux-5.4-ansc/board.dts
chosen {
bootargs = "earlyprintk=sunxi-uart,0x42500000 initcall_debug=0 console=ttyS0,115200 loglevel=8 root=/dev/mtdblock7 rootwait init=/init rdinit=/rdinit partitions=boot-resource@mtdblock1:env@mtdblock2:env-redund@mtdblock3:boot@mtdblock4:private@mtdblock5:riscv0@mtdblock6:rootfs@mtdblock7:rootfs_data@mtdblock8:UDISK@mtdblock9 coherent_pool= androidboot.hardware=sun300iw1p1 boot_type=3 androidboot.boot_type=3 gpt=1 mbr_offset=311296 rootfstype=squashfs";
};

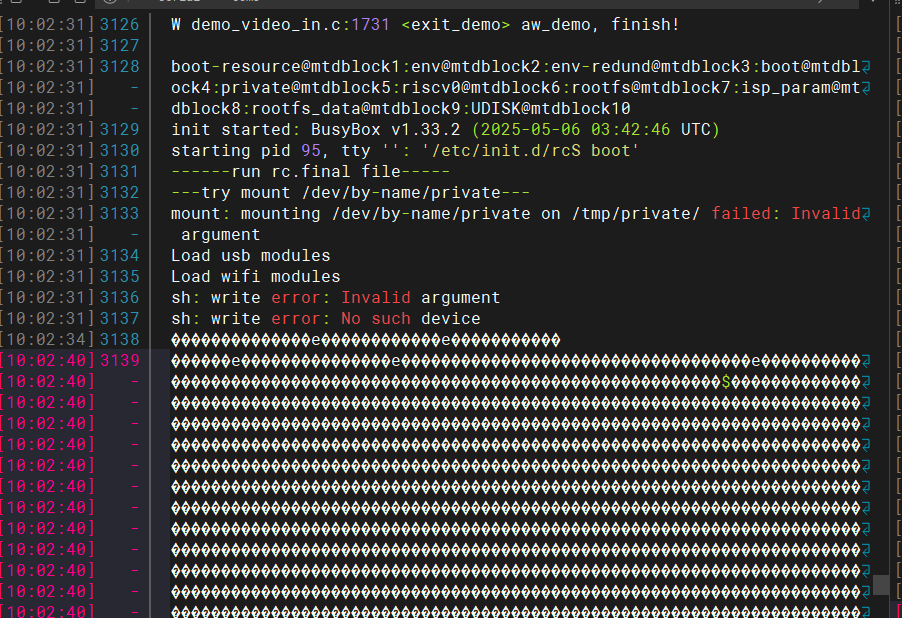

注意 partitions
后面的分区表需要与分区表一一对应
partitions=boot-resource@mtdblock1:env@mtdblock2:env-redund@mtdblock3:boot@mtdblock4:private@mtdblock5:riscv0@mtdblock6:rootfs@mtdblock7:rootfs_data@mtdblock8:UDISK@mtdblock9
另外存储设备也默认开启,由于没有 U-Boot,不会自动识别存储设备,需要默认配置好,找到 spif
节点配置 okay

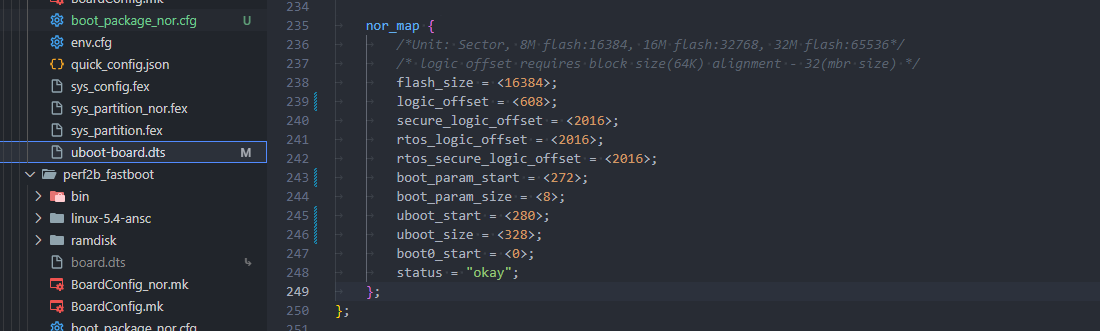

修改 U-Boot 的分区表,删除 U-Boot 分区,缩小空间
nor_map {
/*Unit: Sector, 8M flash:16384, 16M flash:32768, 32M flash:65536*/
/* logic offset requires block size(64K) alignment - 32(mbr size) */
flash_size = <16384>;
logic_offset = <608>;
secure_logic_offset = <2016>;
rtos_logic_offset = <2016>;
rtos_secure_logic_offset = <2016>;
boot_param_start = <272>;
boot_param_size = <8>;
uboot_start = <280>;
uboot_size = <328>;
boot0_start = <0>;
status = "okay";
};
(5)修改用户空间 env 配置
修改配置 env
大小为 0x1000
# Allwinner Tina
/dev/by-name/env 0x0000 0x1000
/dev/by-name/env-redund 0x0000 0x1000
(6)完成修改,验证
修改后需要重新加载 SDK,以使用新的环境变量
source build/envsetup.sh
lunch
然后编译 SDK 测试,启动日志如下,可以对比存在什么问题
[0]HELLO! BOOT0 is starting!
[2]BOOT0 commit : 93baf00a8b-dirty
[6]set pll start
[9]set pll end
[10]board init ok: use hosc 40M
[15]DRAM use internal ZQ!!
[17]ZQ value = 0x30
[19]DRAM BOOT DRIVE INFO: V1.00
[22]DRAM CLK = 520 MHz
[24]DRAM Type = 2 (2:DDR2,3:DDR3)
[27]DRAMC read ODT off.
[29]DRAM ODT off.
[32]trefi: 7.8us
[33]DRAM Size = 64 MB
[37]DRAM simple test OK.
[39]dram size =64
[41]set spif freq:100000000
[44]spi sample_mode:0 sample_delay:14
[48]spinor id is: 20 40 18, read cmd: ed
[52]Succeed in reading toc file head.
[55]The size of toc is 18000.
[59]Entry_name = opensbi
[62]Entry_name = pmboot
[65]GPT load from sector:0x0, sectors: 0x8
[85]kernel_addr:80000000
[139]block size: 2867788
[202]block size: 2044903
[253]kernel:80000000 4af64e
[256]update dts
[258]Jump to OpenSBI: opensbi_base = 0x80fc0000, dtb_base = 0x81d00000, kernel_addr = 0x80000000
OpenSBI c19b4e8ed2bdc4057ebb0077a35f3ff672c1d68d
____ _____ ____ _____
/ __ \ / ____| _ \_ _|
| | | |_ __ ___ _ __ | (___ | |_) || |
| | | | '_ \ / _ \ '_ \ \___ \| _ < | |
| |__| | |_) | __/ | | |____) | |_) || |_
\____/| .__/ \___|_| |_|_____/|____/_____|
| |
|_|
init msb region pma attribute
Platform Name : sun300iw1
Platform Features : medeleg
Platform HART Count : 1
Platform IPI Device : sunxi_plicsw
Platform Timer Device : sunxi_plmt @ 40000000Hz
Platform Console Device : sunxi_uart
Platform HSM Device : ---
Platform PMU Device : ---
Platform Reboot Device : sunxi_wdt
Platform Shutdown Device : sunxi_wdt
Firmware Base : 0x80fc0400
Firmware Size : 75 KB
Runtime SBI Version : 0.3
Domain0 Name : root
Domain0 Boot HART : 0
Domain0 HARTs : 0*
Domain0 Region00 : 0x80fc0000-0x80fdffff ()
Domain0 Region01 : 0x00000000-0xffffffff (R,W,X)
Domain0 Next Address : 0x80000000
Domain0 Next Arg1 : 0x81d00000
Domain0 Next Mode : S-mode
Domain0 SysReset : yes
Boot HART ID : 0
Boot HART Domain : root
Boot HART ISA : rv32imafdcnsux
Boot HART Features : scounteren,mcounteren,mcountinhibit,sscofpmf
Boot HART PMP Count : 64
Boot HART PMP Granularity : 8
Boot HART PMP Address Bits: 31
Boot HART MHPM Count : 4
Boot HART MIDELEG : 0x00000222
Boot HART MEDELEG : 0x0000b109
[ 0.000000] Linux version 5.4.220 (tina-dev@tina-dev-163) (gcc version 10.4.0 (2024-02-02_nds32le-linux-glibc-v5d-bbc31ec98)) #12 PREEMPT Wed Apr 16 13:38:18 HKT 2025
[ 0.000000] printk: bootconsole [earlycon0] enabled
[ 0.000000] Reserved memory: created CMA memory pool at 0x0000000083c00000, size 4 MiB
[ 0.000000] OF: reserved mem: initialized node linux,cma, compatible id shared-dma-pool
[ 0.000000] Reserved memory: created DMA memory pool at 0x0000000081200000, size 0 MiB
[ 0.000000] OF: reserved mem: initialized node vdev0buffer@81200000, compatible id shared-dma-pool
[ 0.000000] Reserved memory: created DMA memory pool at 0x0000000081646000, size 0 MiB
[ 0.000000] OF: reserved mem: initialized node e907_rpbuf@81646000, compatible id shared-dma-pool
[ 0.000000] Zone ranges:
[ 0.000000] Normal [mem 0x0000000080000000-0x0000000083ffffff]
[ 0.000000] Movable zone start for each node
[ 0.000000] Early memory node ranges
[ 0.000000] node 0: [mem 0x0000000080000000-0x0000000080ffefff]
[ 0.000000] node 0: [mem 0x0000000081244000-0x0000000081643fff]
[ 0.000000] node 0: [mem 0x000000008164e000-0x0000000083ffffff]
[ 0.000000] Initmem setup node 0 [mem 0x0000000080000000-0x0000000083ffffff]
[ 0.000000] On node 0 totalpages: 15793
[ 0.000000] Normal zone: 128 pages used for memmap
[ 0.000000] Normal zone: 0 pages reserved
[ 0.000000] Normal zone: 15793 pages, LIFO batch:3
[ 0.000000] SBI specification v0.3 detected
[ 0.000000] SBI implementation ID=0x1 Version=0x10000
[ 0.000000] SBI v0.2 TIME extension detected
[ 0.000000] SBI v0.2 IPI extension detected
[ 0.000000] SBI v0.2 RFENCE extension detected
[ 0.000000] SBI SRST extension detected
[ 0.000000] riscv: base ISA extensions acdfim
配置默认启用 LDO1 2.8V
(1)修改 BOOT0 开启 LDO1
修改文件 brandy/brandy-2.0/spl/board/sun300iw1p1/common.mk
,增加一行
CFG_ENABLE_LDO28=y
(2)设备树修改
增加节点开启 LDO1
&pmu_soc_ldo1 {
regulator-name = "ldo1";
regulator-min-microvolt = <2250000>;
regulator-max-microvolt = <3000000>;
regulator-enable-ramp-delay = <1000>;
regulator-boot-on;
regulator-always-on;
};
