V861 休眠唤醒开发指南

概述​

编写目的​

提供全志 V861 平台 休眠唤醒通路的设计，软件适配的相关说明文档。

适用范围​

适用产品列表
产品名称内核版本备注
V861 系列Linux-6.6

相关人员​

需关注全志 V861 平台 休眠唤醒通路设计，软件开发者，测试者和第三方人员。

术语与缩略词​

术语与缩略词介绍表
术语/缩略词解释说明
standby休眠唤醒
baremetal裸机环境，休眠唤醒固件使用
normal standbyC907 和 E907 不掉电，DRAM 进入自刷新模式
super standbyC907 和 E907 掉电，SRAM 掉电，DRAM 进入自刷新模式
hibernationC907，E907，SRAM，DRAM 都掉电，体现在系统上是输入 poweroff 命令
从核，小核指 E907 核心，异构核心

模块介绍​

休眠唤醒指系统进入低功耗和退出低功耗的模式，一般称之为 Standby。通过合理的休眠策略，可以在保证系统功能的前提下，最大程度地降低功耗，延长设备续航时间。

V861 Standby 相关场景一共有三种：

  • Normal Standby
  • Super Standby
  • Hibernation

其主要区别如下：

standby场景主要区别
场景名称CPU 域SYS 域RTC 域SRAMDDR 休眠模式CPU 唤醒动作唤醒源唤醒速度休眠功耗
Normal Standby保持供电保持供电保持供电保持供电自刷新从休眠处唤醒Wakeup Timer / RTC alarm / GPIO / Wakeup IO快高
super standby掉电掉电保持供电掉电自刷新从休眠处唤醒Wakeup Timer / RTC alarm / Wakeup IO中中
hibernation掉电掉电保持供电掉电掉电重启Wakeup Timer / RTC alarm / Wakeup IO慢低

Normal Standby

Normal Standby 是一种轻量级的休眠模式，适用于需要快速唤醒且对功耗要求不极端的场景。

主要功能特性：

  • CPU 保持供电：主核（C907）和从核（E907）在休眠期间保持供电状态，仅进入 WFI（Wait For Interrupt）低功耗状态
  • 系统域保持供电：SYS 域、RTC 域和 SRAM 均保持供电，确保系统状态完整保留
  • DDR 自刷新：DDR 进入自刷新模式，降低功耗的同时保持数据完整性
  • 快速唤醒：CPU 从休眠位置直接唤醒，无需重新加载代码，唤醒速度最快
  • 丰富唤醒源：支持 Wakeup Timer、RTC alarm、GPIO、Wakeup IO 等多种唤醒源
  • 应用场景：适用于需要频繁唤醒、唤醒延迟要求极低的场景，如待机状态下的快速响应

Super Standby

Super Standby 是一种中等功耗的休眠模式，在功耗和唤醒速度之间取得平衡。

主要功能特性：

  • CPU 掉电：主核和从核在休眠期间完全掉电，最大限度降低功耗
  • 系统域掉电：SYS 域和 SRAM 掉电，仅保留 RTC 域供电以维持基本时钟功能
  • DDR 自刷新：DDR 进入自刷新模式，保持数据完整性
  • 从核唤醒：唤醒时由从核响应中断，从指定唤醒地址继续执行，无需重启系统
  • 有限唤醒源：支持 Wakeup Timer、RTC alarm、Wakeup IO 等多种唤醒源，不支持任意 GPIO 唤醒源
  • 应用场景：适用于对功耗有一定要求，但仍需保持系统状态、唤醒速度适中的场景，如夜间待机

Hibernation

Hibernation 是一种深度休眠模式，功耗最低但唤醒时间最长（对于系统来说就是重启）。

主要功能特性：

  • 全面掉电：CPU 域、SYS 域、SRAM 和 DDR 全部掉电，仅保留 RTC 域供电，维持 RTC 时钟和唤醒相关功能。
  • 系统重启：唤醒时系统需要从 BROM 重新启动，重新初始化所有硬件
  • 最低功耗：所有非必要模块均掉电，功耗最低
  • 唤醒时间长：由于需要完整的启动流程，唤醒时间最长
  • 有限唤醒源：支持 Wakeup Timer、RTC alarm、Wakeup IO 等多种唤醒源，不支持任意 GPIO 唤醒源
  • 应用场景：适用于长时间待机、对功耗要求极高的场景，如设备关机状态下的定时唤醒

休眠唤醒通路​

休眠唤醒（Standby）指系统进入低功耗模式和退出低功耗模式的完整过程。休眠过程由应用层发起请求，经由内核的电源管理框架（PM framework）进行统一的休眠唤醒管理工作，协调各个子系统的状态切换。

V861平台采用主从核协同的休眠唤醒架构，大致机制如下：

休眠流程：

  • 主核（C907）：依次运行 Linux 内核 → OpenSBI 固件，负责保存上下文、关闭外设、通知从核进行休眠、进入低功耗状态
  • 从核（E907）：依次运行 RTOS → baremetal 固件，负责关闭从核相关外设、进入低功耗状态

唤醒流程：

  • 从核（E907）：先被唤醒，运行 Baremetal → RTOS，负责初始化从核相关硬件、通知主核唤醒
  • 主核（C907）：后被唤醒，运行 OpenSBI → Linux 内核，负责恢复上下文、重新初始化外设

核间通信：

  • 主从核之间通过 rpmsg 和 msgbox 机制进行通信
  • 通信内容包括：休眠同步信号、唤醒通知、状态信息交换等
  • 确保两核在休眠和唤醒过程中的时序协调

Normal Standby 通路​

Normal Standby模式下，C907主核和E907从核保持不掉电，DRAM进入自刷新模式以降低功耗。具体休眠唤醒流程如下：

休眠流程：

  1. 主核（C907）休眠：

    • 应用层发起休眠请求，主核进入 Suspend 状态
    • 主核保存上下文，关闭非必要外设
    • 在进入WFI（Wait For Interrupt）状态前，通过 msgbox 向从核发送休眠同步信号
    • 主核进入 WFI 状态，等待唤醒

  2. 从核（E907）休眠：

    • 接收到主核的休眠同步信号后，开始休眠流程
    • 保存从核上下文，关闭从核相关外设
    • 在休眠最后阶段，配置 DRAM 控制器进入自刷新模式
    • 从核进入 WFI 状态，等待唤醒

唤醒流程：

  1. 从核（E907）唤醒：

    • 唤醒源中断触发后，从核优先响应中断

    • 从核从 WFI 位置唤醒，退出低功耗状态

    • 配置 DRAM 退出自刷新模式，恢复正常工作模式

    • 初始化从核相关外设，恢复从核上下文

    • 通过 msgbox 向主核发送唤醒通知信号

  2. 主核（C907）唤醒：

    • 接收到从核的唤醒通知后，主核从 WFI 状态唤醒

    • 恢复主核上下文，重新初始化外设

    • 系统恢复正常运行状态

关键特性：

  • 主从核保持不掉电，可快速唤醒
  • 外设断电，降低功耗
  • DRAM 进入自刷新模式，保持数据完整性，降低功耗
  • 从核负责 DRAM 控制，唤醒控制
  • 唤醒时间短，适用于频繁休眠唤醒场景

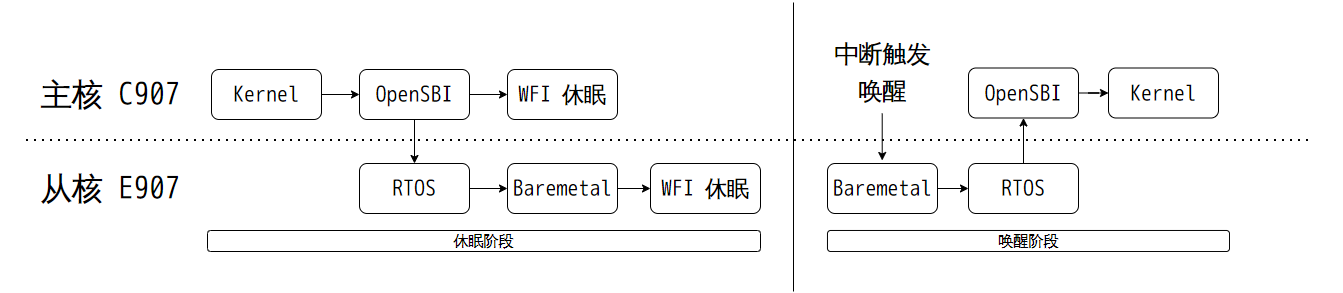

Normal Standby 休眠唤醒通路

Super Standby 通路​

Super Standby模式下，C907 主核和 E907 从核都会掉电，SRAM掉电，DRAM进入自刷新模式，功耗低。具体休眠唤醒流程如下：

休眠流程：

  1. 主核（C907）休眠：

    • 应用层发起休眠请求，主核进入 Suspend 状态

    • 主核保存上下文，关闭非必要外设

    • 在进入WFI 状态前，通过 msgbox 向从核发送休眠同步信号

    • 主核进入 WFI 状态，等待从核关闭主核电源

  2. 从核（E907）休眠：

    • RTOS阶段： 接收到主核的休眠同步信号后，开始休眠流程，保存从核上下文，关闭从核相关外设

    • Baremetal阶段： 这是与Normal Standby的关键差异点

      • 根据Device Tree中standby_param参数配置，决定关闭哪些电源域（如vdd-sys、vcc-io、vdd-csi、vcc-pa等）
        • 通过PMU/PMC/PL5电源管理芯片控制各路电源的关闭
        • 关闭主核（C907）电源
        • 关闭SRAM电源，进一步降低功耗
        • 配置DRAM控制器进入自刷新模式
        • 从核配置 PMC/PMU 掉电

唤醒流程：

  1. 硬件唤醒响应：

    • 唤醒源中断触发后，由PMU/PMC/PL5电源管理芯片响应中断

    • PMU/PMC/PL5不同方案按照配置重新给系统上电，包括主核、SRAM等

    • 由于SRAM已掉电，DRAM处于自刷新状态，系统需要从BROM重新启动

  2. 主核（C907）启动：

    • 主核从BROM（Boot ROM）开始执行启动代码

    • BROM 加载 boot0 固件到SRAM

    • boot0 阶段初始化 DRAM 控制器，使 DRAM 退出自刷新模式

    • boot0 拉起从核（E907），设置从核的启动地址

  3. 从核（E907）唤醒：

    • 从核被拉起后，跳转到指定的唤醒地址

    • 切换到 baremetal 阶段，执行唤醒恢复流程

    • 初始化从核相关外设，恢复从核上下文

    • 通过 msgbox 向主核发送唤醒通知信号

  4. 主核（C907）恢复：

    • 接收到从核的唤醒通知后，主核继续执行

    • 恢复主核上下文，重新初始化外设

    • 系统恢复正常运行状态

关键特性：

  • 主从核和 SRAM 全部掉电，功耗较低
  • DRAM 进入自刷新模式，保持数据完整性
  • 唤醒时间较长，适用于长时间待机场景
  • 支持灵活的电源域配置，可根据需求选择关闭的电源路数
  • 适用于对功耗要求高、唤醒时间较不敏感的场景

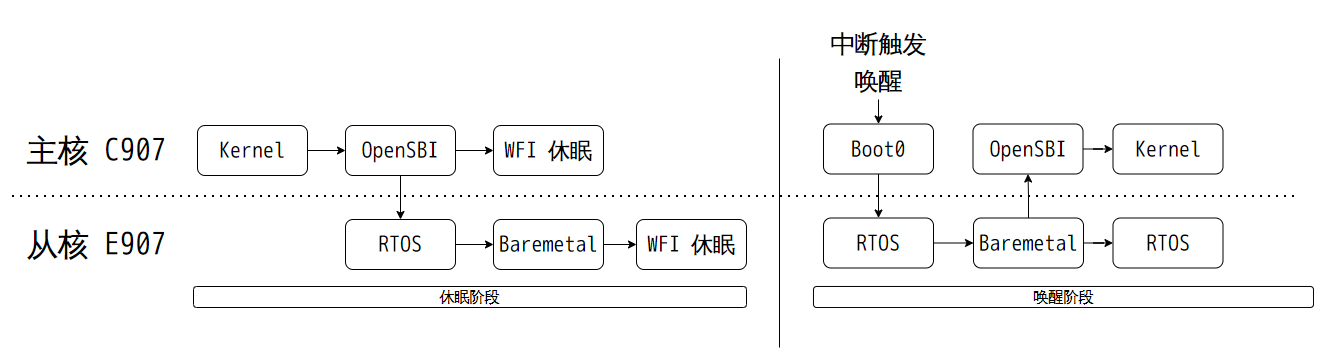

Super Standby 休眠唤醒通路

Hibernation 通路​

Hibernation 模式下，C907 主核和 E907 从核都会掉电，SRAM掉电，DRAM 掉电，功耗最低。具体休眠唤醒流程如下：

休眠流程：

  1. 主核（C907）休眠：

    • 应用层发起休眠请求，主核进入 Suspend 状态

    • 主核保存上下文，关闭非必要外设

    • 在进入WFI状态前，通过 msgbox 向从核发送休眠同步信号

    • 主核进入WFI状态，等待从核关闭主核电源

  2. 从核（E907）休眠：

    • RTOS阶段： 接收到主核的休眠同步信号后，开始休眠流程，保存从核上下文，关闭从核相关外设

    • Baremetal阶段： 这是与 Super Standby 的关键差异点

      • 关闭全部电源域（仅RTC域供电保留）
        • 通过PMU/PMC/PL5电源管理芯片控制各路电源的关闭
        • 关闭主核（C907）电源
        • 关闭 SRAM 电源，进一步降低功耗
        • 关闭 DRAM 控制器电源
        • 从核配置 PMC/PMU 掉电，关机

唤醒流程：

  1. 硬件唤醒响应：

    • 唤醒源中断触发后，由 PMU/PMC/PL5 电源管理芯片响应中断

    • PMU/PMC/PL5不同方案按照配置重新给系统上电，包括主核、SRAM等

    • 由于SRAM已掉电，DRAM处于自刷新状态，系统需要从BROM重新启动

    • 由于 DRAM 已掉电，所以执行冷启动流程开机启动

关键特性：

  • 芯片除 RTC 外全部掉电，功耗最低
  • 唤醒时需要完整的启动流程（BROM → boot0 → 冷启动内核）
  • 唤醒时间较长，适用于长时间待机场景
  • 适用于长时间关机场景

Hibernation 通路

Standby 内核驱动配置​

在 SDK 根目录下执行 m kernel_menuconfig，并按以下步骤操作：

内核 POWER 相关选项

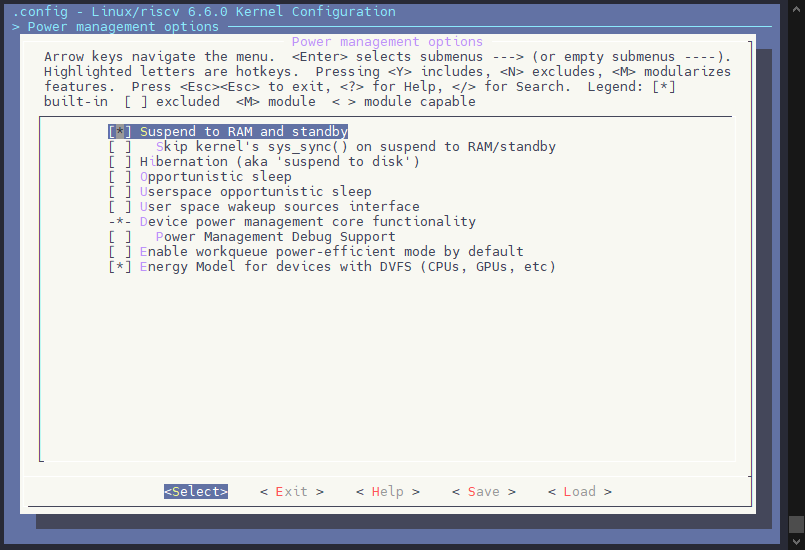

打开内核POWER相关选项，配置如下：

Power management options  --->
    [*] Suspend to RAM and standby
    -*- Device power management core functionality

POWER 相关选项

内核 BSP 配置相关选项

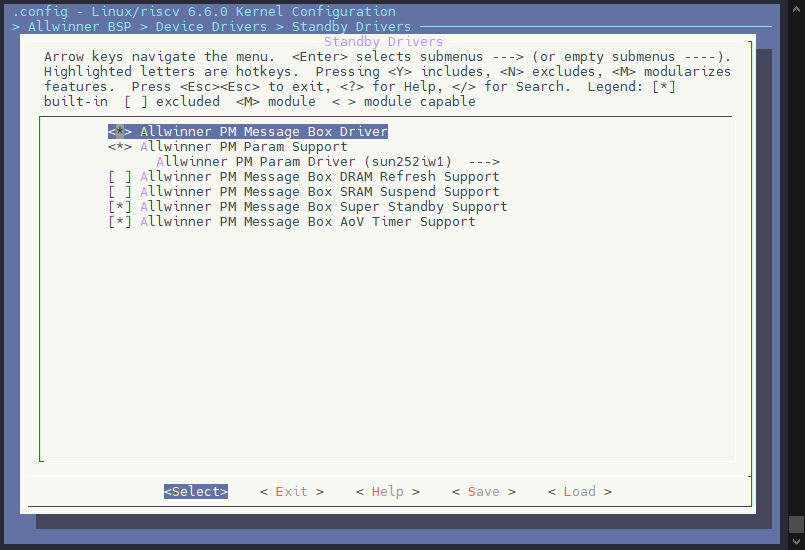

打开 pm_msgbox 驱动配置，用于主核和从核之间的通信。

Allwinner BSP --->
    Device Drivers --->
        Standby Drivers  --->
            [*] Allwinner PM Message Box Driver

pm_msgbox 选项

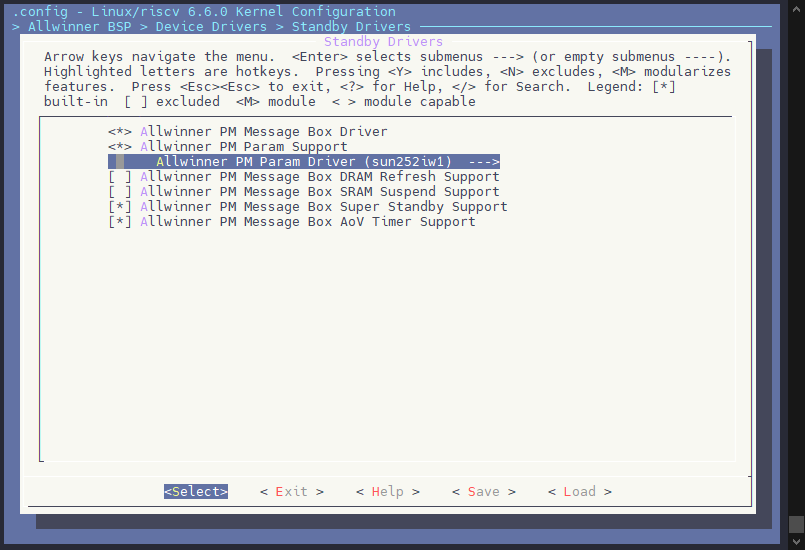

打开 pm_param 驱动，用于主核和从核之间的参数传递。

Allwinner BSP --->
    Device Drivers --->
        Standby Drivers  --->
                Allwinner PM Param Support --->
                [*] Allwinner PM Param Driver
                Allwinner PM Param Driver (sun252iw1)  --->

pm_param 驱动

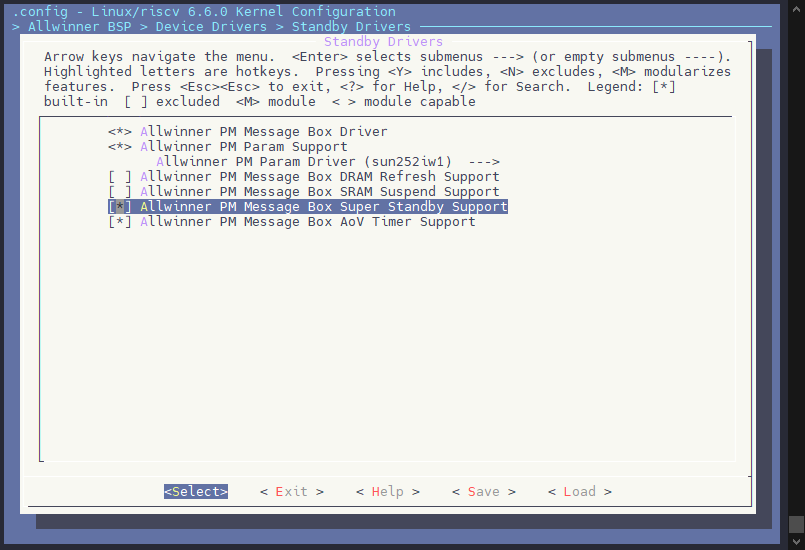

使能 Super Standby 配置，用于支持 Super Standby 模式。

Allwinner BSP --->
    Device Drivers --->
        Standby Drivers  --->
                [*] Allwinner PM Message Box Super Standby Support

Super Standby 配置

使能 Wakeup Timer 配置，用于支持 Wakeup Timer 作为唤醒源。

Allwinner BSP --->
    Device Drivers --->
        Standby Drivers  --->
            [*] Allwinner PM Message Box AoV Timer Support

Wuptimer 配置

内核设备树配置说明​

Standby 参数预留内存​

休眠唤醒中需要预留一块内存作为 Standby 参数的固定存储地址，其描述 Standby 相关参数的保留区域，用于存储 Standby 相关参数。一般建议对齐页大小 4K

standby_param_reserved: standby_param@40fc0000 {
    reg = <0x0 0x40fc0000 0x0 0x1000>;
    no-map;
};
  • reg：standby_param_reserved 的地址范围，0x40fc0000-0x40fc1000
  • no-map：standby_param_reserved 不映射到用户空间

Standby 参数预留内存

Standby 参数配置​

standby_param 节点用于配置 Standby 模式下的电源管理参数，包括各路电源开关控制、电源管理芯片（PMU/PMC/PL5）的通信配置、DRAM参数地址等。该节点在 Super Standby 模式下尤为重要，决定了哪些电源域需要关闭以实现最低功耗。

SDK 支持多种电源控制方案，开发者需要根据实际硬件设计选择合适的方案：

1. 外挂 PMU 电源方案

  • 使用外挂的 PMU（一般是 AXP333）进行供电控制
  • PMU 通过 I2C 总线与主控芯片通信，实现多路电源的精细控制
  • 支持的电源路数较多，控制灵活，适用于需要复杂电源管理的场景
  • 需要配置 PMU 的 I2C 通信参数（接口号、引脚配置等）
  • 适用于所有 Standby 模式（Normal Standby、Super Standby、Hibernation）

2. PMC 搭配分立 DCDC 方案

  • 使用芯片内置的 PMC 模块进行电源控制
  • PMC 模块仅支持部分芯片型号，使用前需确认芯片是否支持
  • 通过控制外部 DCDC 电源芯片的使能引脚来实现电源开关
  • 配置相对简单，外围相对简单
  • 适用于所有 Standby 模式（Normal Standby、Super Standby、Hibernation）

3. PL5 电源方案

  • 使用 PL5 作为电源控制功能，PL5 是芯片的一个 GPIO 引脚
  • PL5 在芯片上电启动的时候会拉高，芯片休眠的时候会拉低，以此控制电源的开关
  • 仅支持 Super Standby 和 Hibernation 模式，不支持 Normal Standby
  • 配置相对简单，但需要确保硬件预留 PL5 作为电源控制功能

下面会分别对这三种电源方案进行示例配置，以提供配置参考。

外挂 PMU 方案​
standby_param: standby_param {
    compatible = "allwinner,sun252iw1-standby-param";
    vdd-sys = <0x00000001>;
    vcc-io = <0x00000004>;
    vdd-csi = <0x00000008>;
    vcc-pa = <0x00000010>;
    ext32k = <0x1>;
    pwrctl_type = "PMU";
    standby_pmu = <&pmu0>;
    standby_pmu_twi = <2>;
    standby_pmu_pinbase = "PE";
    standby_pmu_pinctrl = <10 8>, <11 8>;
    standby_dram_param = <&dram>;
    memory-region = <&standby_param_reserved>;
    status = "okay";
};
参数详细说明
参数名称类型说明取值范围
compatiblestring设备树兼容性标识"allwinner,sun252iw1-standby-param"
vdd-sysintStandby 模式下 vdd-sys 电源控制0=不掉电，1=掉电
vcc-iointStandby 模式下 vcc-io 电源控制0=不掉电，1=掉电
vdd-csiintStandby 模式下 vdd-csi 电源控制0=不掉电，1=掉电
vcc-paintStandby 模式下 vcc-pa 电源控制0=不掉电，1=掉电
ext32kintStandby 模式下 32k 晶振控制0=不开启，1=开启
pwrctl_typestring电源控制芯片类型PMU
standby_pmuphandlePMU 设备节点引用指向pmu0节点
standby_pmu_twiintPMU 使用的 I2C 接口号0、1、2等
standby_pmu_pinbasestringPMU I2C 引脚组名称如"PE"、"PF"等
standby_pmu_pinctrlarrayPMU I2C 引脚配置<引脚号 功能复用配置>
standby_dram_paramphandleDRAM 参数节点引用指向 dram 节点
memory-regionphandle保留内存区域引用指向 standby_param_reserved 节点
statusstring节点状态"okay"=启用，"disabled"=禁用

配置说明：

  1. 电源控制参数（vdd-sys、vcc-io、vdd-csi、vcc-pa）

    • 这些参数控制 Super Standby 模式下各路电源的开关

    • 设置为 1 表示在 Standby 时关闭该路电源，设置为 0 表示保持供电

    • 根据实际硬件设计和功耗需求进行配置

  2. 32k晶振控制（ext32k）

    • 控制 Standby 模式下是否启用外挂 32K 晶振

    • 如果不使用需要 32k 晶振，可以关闭，但是 RTC 会定时校准功耗较高

  3. 电源控制芯片类型（pwrctl_type）

    • PMU：使用电源管理芯片进行电源控制

    • PMC：使用电源管理控制器进行电源控制

    • PL5：使用PL5电源控制方案

    • 根据实际硬件方案选择合适的类型

  4. PMU通信配置（standby_pmu相关参数）

    • standby_pmu：指定 PMU 设备节点

    • standby_pmu_twi：指定 PMU 连接的 TWI 总线编号

    • standby_pmu_pinbase：指定 TWI 引脚所在的端口

    • standby_pmu_pinctrl：配置 TWI 引脚的具体参数，格式为 <引脚号 功能配置>

    • 这些参数必须与实际硬件连接一致，否则 Standby 功能无法正常工作

  5. DRAM参数（standby_dram_param）

    • 指向DRAM参数节点，用于唤醒时初始化 DRAM

    • Super Standby 唤醒时需要重新初始化 DRAM 控制器

    • 必须确保 DRAM 参数配置正确，否则唤醒失败

  6. 内保留区域（memory-region）

    • 指向standby_param_reserved节点，用于存储standby相关参数

    • 该内存区域在 Standby 期间不会被覆盖

    • 必须确保保留区域大小足够且地址正确

电源控制参数配置示例：

电源控制参数是与 PMU 端的参数一一对应的。需要查阅 PMU 的手册，这里以 AXP333 为例，手册描述电源输出开关控制寄存器如下：

PMU 电源位

硬件电源树配置如下：

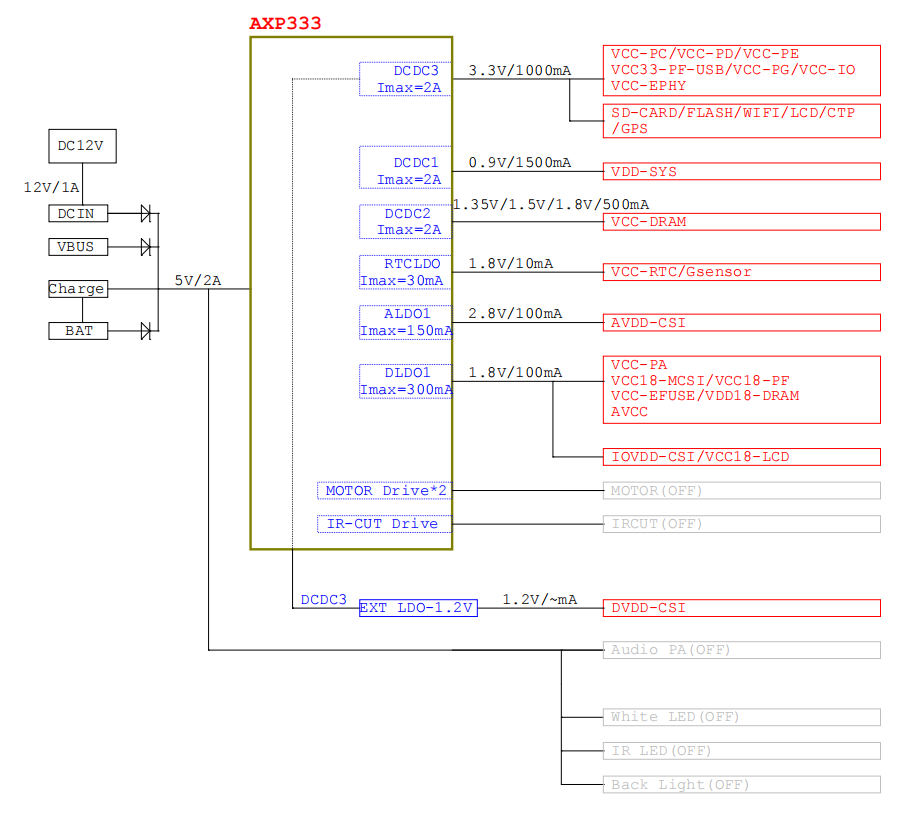

电源树

AXP333 的电源和软件的配置关系可以梳理如下：

AXP333 电源和软件配置关系
软件电源名PMU 名称PMU 控制位PMU 控制位 MASK控制电源Super Standby 是否下电
vdd-sysDCDC100x1VDD-SYS是
vcc-dramDCDC210x2VCC-DRAM否
vcc-ioDCDC320x4VCC-PC/VCC-PD/VCC-PE/VCC-IO/VCC-EPHY是
vdd-csiALDO130x8AVDD-CSI是
vdd-paDLDO140x10VCC-PA/VCC18-MCSI/VCC18-PF/VCC-EFUSE/VDD18-DRAM/AVCC是

在 Super Standby 休眠的时候，我们需要对需要下电的那路电源进行下电操作，在这里是 vdd-sys，vcc-dram，vcc-io，vdd-csi，vdd-pa 这四路电，所以设备树配置为：

vdd-sys = <0x00000001>;
vcc-io = <0x00000004>;
vdd-csi = <0x00000008>;
vcc-pa = <0x00000010>;

假设有一个设计，其电源方案因为特殊原因配置如下：

软件电源名PMU 名称PMU 控制位PMU 控制位 MASK控制电源Super Standby 是否下电
vdd-sysDCDC100x1VDD-SYS是
vcc-dramDCDC210x2VCC-DRAM否
vcc-ioDCDC320x4VCC-PC/VCC-PD/VCC-PE/VCC-IO/VCC-EPHY是
vdd-csiALDO130x8供 MCU 模块，需要一直供电否
vdd-paDLDO140x10VCC-PA/VCC18-MCSI/VCC18-PF/VCC-EFUSE/VDD18-DRAM/AVCC是

那么他的设备树配置为

vdd-sys = <0x00000001>;
vcc-io = <0x00000004>;
vdd-csi = <0x00000000>;
vcc-pa = <0x00000010>;

只需要把需要一直供电的这一路电源位配置为 0 即可。

注意事项：

  1. 配置参数前必须确认硬件设计，确保电源控制方案与硬件一致
  2. 关闭电源前需确认该电源域上的设备在 Standby 期间不需要工作
  3. PMU通信参数错误会导致 Standby 功能失效，请仔细核对硬件连接
  4. 修改配置后需要重新编译设备树并烧录到设备
  5. 建议先在开发板上测试验证配置的正确性
PMC 搭配分立 DCDC 方案​
standby_param: standby_param {
    compatible = "allwinner,sun252iw1-standby-param";
    ext32k = <0x1>;
    /* PMC_EN0 PMC_EN1 PMC_EN2 */
    pmc = <(0x001 | 0x010 | 0x000)>;
    pwrctl_type = "PMC";
    standby_dram_param = <&dram>;
    memory-region = <&standby_param_reserved>;
    status = "okay";
};

参数详细说明：

参数名称类型说明取值范围
compatiblestring设备树兼容性标识"allwinner,sun252iw1-standby-param"
ext32kintStandby 模式下 32k 晶振控制0=不开启，1=开启
pwrctl_typestring电源控制芯片类型PMC
pmcintPMC 休眠下电配置详细说明见下文
standby_dram_paramphandleDRAM 参数节点引用指向 dram 节点
memory-regionphandle保留内存区域引用指向 standby_param_reserved 节点
statusstring节点状态"okay"=启用，"disabled"=禁用

PMC 方案的配置重点是 pmc 参数，用于指定休眠时需要关闭的电源路数。

PMC 电源配置说明：

PMC 使用位掩码（bitmask）方式控制各路电源，每位对应一路电源：

电源名称位位置掩码值说明
PMC_EN000x1第1路电源
PMC_EN140x10第2路电源
PMC_EN280x100第3路电源

配置规则：

  • 对应位设置为 1：休眠时该路电源关闭
  • 对应位设置为 0：休眠时该路电源保持供电

配置示例：

需求配置值计算方式
仅关闭 PMC_EN0pmc = <0x1>;0x1
仅关闭 PMC_EN1pmc = <0x10>;0x10
仅关闭 PMC_EN2pmc = <0x100>;0x100
关闭 PMC_EN0 和 PMC_EN1pmc = <0x11>;`0x1
关闭 PMC_EN0、PMC_EN1、PMC_EN2pmc = <0x111>;`0x1
关闭 PMC_EN1 和 PMC_EN2pmc = <0x110>;`0x10
不关闭任何电源pmc = <0x0>;0x0

快速计算方法：

将需要关闭的电源对应的掩码值相加即可：

  • 关闭 PMC_EN0：0x1
  • 关闭 PMC_EN1：0x10
  • 关闭 PMC_EN2：0x100

例如，关闭 PMC_EN0 和 PMC_EN2：0x1 + 0x100 = 0x101

也可以不做计算，让 DTS 自行计算值，例如：

  • 休眠时需要 PMC_EN0，PMC_EN1 下电，PMC_EN2 不变，则配置为
pmc = <(0x001 | 0x010 | 0x000)>;
  • 休眠时需要 PMC_EN0，PMC_EN1，PMC_EN2 下电，则配置为
pmc = <(0x001 | 0x010 | 0x100)>;
  • 休眠时需要 PMC_EN1，PMC_EN2 下电，则配置为
pmc = <(0x000 | 0x010 | 0x100)>;
PL5 电源方案​

PL5 电源方案比较简单，没有什么可配置的，电源类型使用 PL5 即可

standby_param: standby_param {
    compatible = "allwinner,sun252iw1-standby-param";
    ext32k = <0x1>;
    pwrctl_type = "PL5";
    standby_dram_param = <&dram>;
    memory-region = <&standby_param_reserved>;
    status = "okay";
};

参数详细说明：

参数名称类型说明取值范围
compatiblestring设备树兼容性标识"allwinner,sun252iw1-standby-param"
ext32kintStandby 模式下 32k 晶振控制0=不开启，1=开启
pwrctl_typestring电源控制芯片类型PL5
standby_dram_paramphandleDRAM 参数节点引用指向 dram 节点
memory-regionphandle保留内存区域引用指向 standby_param_reserved 节点
statusstring节点状态"okay"=启用，"disabled"=禁用

Standby RTOS 驱动配置​

V861平台由于启动核心是 E907，所以采用主从核协同的休眠唤醒架构，从核（E907）运行RTOS系统，在休眠唤醒流程中扮演关键角色，因此必须正确配置RTOS驱动。

System components  --->
aw components  --->
    [*] PowerManager Support  --->
        [*]   PM Use Baremetal Firmware  --->
            (0x00101000) PM Baremetal firmware START address
            (0x00015000) PM Baremetal firmware LENTH

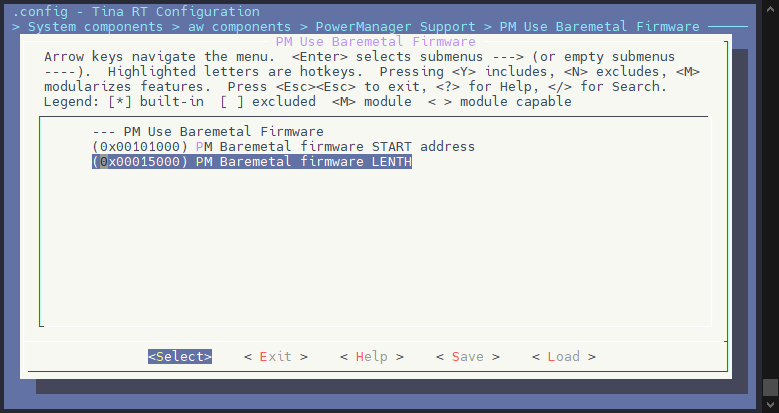

RTOS 配置

这部分使用这个固定配置即可，包括启动地址和长度。

最小化 RTOS 配置​

如果方案上只使用 RTOS 作为休眠唤醒功能，可以裁剪 RTOS 作为最小化休眠唤醒配置。下面是一份裁剪配置清单，可以对比进行操作。RTOS 可以最小裁剪到 256K 内存占用。具体配置功能方式可以咨询 FAE 获取支持。

-# CONFIG_OPTIMISE_SIZE is not set
-CONFIG_OPTIMISE_SPEED=y
+CONFIG_OPTIMISE_SIZE=y
+# CONFIG_OPTIMISE_SPEED is not set
-CONFIG_TOOLCHAIN_OPTIMISATION="-O2"
-CONFIG_TOOLCHAIN_DEBUG=y
-CONFIG_TOOLCHAIN_DEBUG_FLAGS="-g"
+CONFIG_TOOLCHAIN_OPTIMISATION="-Os"
+# CONFIG_TOOLCHAIN_DEBUG is not set
-CONFIG_BUILD_DISASSEMBLE=y
-# CONFIG_BUILD_DISASSEMBLE_SOURCE is not set
+# CONFIG_BUILD_DISASSEMBLE is not set
-CONFIG_ARCH_MEM_LENGTH=0x200000
+CONFIG_ARCH_MEM_LENGTH=0x40000
-CONFIG_PANIC_CLI=y
-CONFIG_PANIC_CLI_PWD=y
-CONFIG_IMG_VERSION_MESSAGE=y
+# CONFIG_PANIC_CLI is not set
+# CONFIG_DISABLE_ALL_UART_LOG is not set
+# CONFIG_IMG_VERSION_MESSAGE is not set
-CONFIG_ARCH_RISCV_FPU=y
-CONFIG_SAVE_RISCV_FPU_CONTEXT_IN_TCB=y
-# CONFIG_RECORD_RISCV_FPU_CTX_STATISTICS is not set
+# CONFIG_ARCH_RISCV_FPU is not set
-CONFIG_DRAM=y
-CONFIG_VIRTUAL_DRAM_ADDR=0x82000000
-CONFIG_DRAM_SIZE=0x80000
+# CONFIG_DRAM is not set
-# CONFIG_CLI_UART_PORT_LOCK is not set
-CONFIG_DRIVERS_WATCHDOG=y
-# CONFIG_HAL_TEST_WATCHDOG is not set
-# CONFIG_ENABLE_WDG_IRQ is not set
+# CONFIG_DRIVERS_WATCHDOG is not set
-CONFIG_DRIVERS_GPIO_RECORD_USAGE=y
+# CONFIG_DRIVERS_GPIO_RECORD_USAGE is not set
-CONFIG_DRIVERS_PRCM=y
-# CONFIG_HAL_TEST_PRCM is not set
+# CONFIG_DRIVERS_PRCM is not set
-CONFIG_DRIVERS_HWSPINLOCK=y
-# CONFIG_HAL_TEST_HWSPINLOCK is not set
-CONFIG_HWSPINLOCK_CLK_INIT_IN_OTHER_CORE=y
+# CONFIG_DRIVERS_HWSPINLOCK is not set
-CONFIG_HAL_TEST_MSGBOX=y
+# CONFIG_HAL_TEST_MSGBOX is not set
-CONFIG_COMPONENTS_AMP_APP=y
-CONFIG_COMPONENTS_AMP_HW_WATCHDOG=y
-CONFIG_AMP_HW_WATCHDOG_TIMEOUT=3
-CONFIG_AMP_HW_WATCHDOG_FEED_INTERVAL=100
-CONFIG_AMP_HW_WATCHDOG_THREAD_PRIORITY=31
-# CONFIG_COMPONENTS_AMP_USER_MEMORY is not set
-# CONFIG_COMPONENTS_AMP_USER_RESOURCE is not set
-CONFIG_COMPONENTS_AMP_TIMESTAMP=y
-CONFIG_AMP_TS_DEV_0=y
-CONFIG_AMP_TS_DEV_0_COUNTER_REG_ADDR=0x0800A000
-CONFIG_AMP_TS_DEV_0_COUNT_FREQ=24000000
-# CONFIG_AMP_TS_ARM_ARCH_COUNTER_TYPE is not set
-CONFIG_AMP_TS_THEAD_ARCH_COUNTER_TYPE=y
+# CONFIG_COMPONENTS_AMP_APP is not set
-CONFIG_COMPONENTS_RPBUF=y
-CONFIG_COMPONENTS_RPBUF_SERVICE_RPMSG=y
-CONFIG_COMPONENTS_RPBUF_CONTROLLER=y
-# CONFIG_AW_RPBUF_PERF_TRACE is not set
-# CONFIG_COMPONENTS_RPBUF_DEMO is not set
+# CONFIG_COMPONENTS_RPBUF_SERVICE_RPMSG is not set
+# CONFIG_COMPONENTS_RPBUF_CONTROLLER is not set
-CONFIG_RPMSG_MULTI_CONSOLE=y
-CONFIG_RPMSG_CONSOLE_CACHE=y
-CONFIG_COMPONENTS_AACTD=y
+# CONFIG_COMPONENTS_AACTD is not set
-CONFIG_COMMAND_FORK=y
+# CONFIG_COMMAND_FORK is not set
-# CONFIG_COMMAND_UPGRADE is not set
-CONFIG_COMMAND_PANIC=y
+# CONFIG_COMMAND_PANIC is not set
-CONFIG_COMPONENTS_MD5=y
+# CONFIG_COMPONENTS_MD5 is not set
-CONFIG_COMPONENTS_LIBMETAL=y
-CONFIG_COMPONENTS_OPENAMP=y
-CONFIG_AMP_SLAVE_MODE=y
-CONFIG_MBOX_CHANNEL=0
-CONFIG_MBOX_QUEUE_LENGTH=16
-# CONFIG_RPMSG_DEMO is not set
-CONFIG_RPMSG_NOTIFY=y
-# CONFIG_RPMSG_SPEEDTEST is not set
-# CONFIG_RPMSG_TEST is not set
-CONFIG_RPMSG_CLIENT=y
-# CONFIG_RPMSG_CLIENT_TEST is not set
-CONFIG_RPMSG_CLIENT_QUEUE_SIZE=16
-CONFIG_RPMSG_CLIENT_DEBUG=y
-# CONFIG_RPMSG_HEARBEAT is not set
-CONFIG_SLAVE_EARLY_BOOT=y
-CONFIG_AMP_TRACE_SUPPORT=y
-CONFIG_AMP_TRACE_BUF_SIZE=0x8000
-# CONFIG_MULTI_OPENAMP_SUPPORT is not set
-CONFIG_AMP_SHARE_IRQ=y
-CONFIG_AMP_MISC_RSC=y
-# CONFIG_AW_RPMSG_PERF_TRACE is not set
+# CONFIG_COMPONENTS_LIBMETAL is not set
-CONFIG_COMPONENT_RTT_MEMHEAP=y
-# CONFIG_RTT_MEMHEAP_USE_MUTEX_LOCK is not set
-CONFIG_RTT_MEMHEAP_USE_SCHEDULER_LOCK=y
+# CONFIG_COMPONENT_RTT_MEMHEAP is not set
+# CONFIG_PROJECT_V861_E907_QFN128_QA is not set

唤醒源配置​

大部分唤醒源通过在设备树节点中添加 wakeup-source 属性即可启用。

RTC​

rtc: rtc@07000000 {
    compatible = "allwinner,sunxi-rtc";
    device_type = "rtc";
    wakeup-source;
};

WLAN​

wlan {
    compatible    = "allwinner,sunxi-wlan";
    wlan_busnum   = <0x1>;
    wlan_regon    = <&pio PE 9 GPIO_ACTIVE_HIGH>;
    wlan_hostwake = <&pio PG 7 GPIO_ACTIVE_HIGH>;
    status        = "okay";
    wakeup-source;
};

BT​

&btlpm {
    compatible = "allwinner,sunxi-btlpm";
    uart_index = <0x2>;
    bt_wake = <&pio PE 7 GPIO_ACTIVE_HIGH>;
    bt_hostwake = <&pio PE 6 GPIO_ACTIVE_HIGH>;
    status = "okay";
    wakeup-source;
};

WAKEUP TIMER​

Wakeup Timer 是 RTOS 端驱动，默认开启。Linux 端需配置：

CONFIG_AW_STANDBY_PM_MSGBOX_AOV_TIMER_OPS=y

WAKEUP IO​

设备树配置唤醒按键，这里以 PL3 作为示例，PL3 可作为普通按键和 WUPIO。在系统正常启动使用的时候，是作为普通按键，当系统进入休眠自动注册为 WUPIO。

board.dts
#include <dt-bindings/input/linux-event-codes.h> // 导入 linux,code = <KEY_POWER>; 的定义

&soc {
	gpio-keys {
		compatible = "gpio-keys";
		status = "okay";
		power {
			label = "Power";
			gpios = <&rtc_pio PL 3 GPIO_ACTIVE_HIGH>;
			linux,code = <KEY_POWER>;
			debounce-interval = <30>;
			status = "okay";
		};
	};
};

&wakeup_io {
    reg = <0x0 0X07090250 0x0 0X1000>;
	status = "okay";
	wakeup_pins {
		wakeup_pin1:wakeup-pin@1 {
			gpio_info = <&rtc_pio PL 3 GPIO_ACTIVE_HIGH>;
			edge_mode = "positive";
			clk_src = <0>;
			debounce_us = <2000000>;
			share-io;  // 共享 IO
			status = "okay";
		};
	};
};

如果该 WUPIO 是专用的，例如外挂 WIFI 的唤醒源，则不需要配置共用功能。配置如下（这里以 PL4 为例）：

&wakeup_io {
    reg = <0x0 0X07090250 0x0 0X1000>;
	status = "okay";
	wakeup_pins {
		wakeup_pin1:wakeup-pin@1 {
			gpio_info = <&rtc_pio PL 4 GPIO_ACTIVE_HIGH>;
			edge_mode = "positive";
			clk_src = <0>;
			debounce_us = <2000000>;
			status = "okay";
		};
	};
};

如果既有专用 IO，也有共用IO，则配置如下：

#include <dt-bindings/input/linux-event-codes.h> // 导入 linux,code = <KEY_POWER>; 的定义

&soc {
	gpio-keys {
		compatible = "gpio-keys";
		status = "okay";
		power {
			label = "Power";
			gpios = <&rtc_pio PL 7 GPIO_ACTIVE_HIGH>;
			linux,code = <KEY_POWER>;
			debounce-interval = <30>;
			status = "okay";
		};
	};
};

&wakeup_io {
	status = "okay";
    reg = <0x0 0X07090250 0x0 0X1000>;
	wakeup_pins {
		wakeup_pin1:wakeup-pin@1 {
			gpio_info = <&rtc_pio PL 3 GPIO_ACTIVE_HIGH>;
			edge_mode = "positive";
			clk_src = <0>;
			debounce_us = <2000000>;
			share-io; // 共享 IO
			status = "okay";
		};

		wakeup_pin2:wakeup-pin@2 {
			gpio_info = <&rtc_pio PL 4 GPIO_ACTIVE_HIGH>;
			edge_mode = "positive";
			clk_src = <0>;
			debounce_us = <2000000>;
			status = "okay";
		};
	};
};

PMU​

pmu0: pmu@36 {
    compatible = "x-powers,axp333";
    reg = <0x36>;
    status = "okay";
    wakeup-source;
};

PMC​

pmc: pmc@7090208 {
    compatible = "x-powers,pmc-v101";
    reg = <0x0 0x7090208 0x0 0x32>;
    status = "okay";
    wakeup-source;
};

休眠唤醒相关节点​

pm_msgbox 相关节点​

pm_msgbox 节点用于主核和从核之间的通信，支持设置唤醒时间、切换 Standby 模式等。

set_wuptimer_ms​

设置休眠后的唤醒时间（单位：毫秒）。

操作说明
操作命令
设置唤醒时间为 500msecho 500 > /sys/class/standby/set_wuptimer_ms
查看当前唤醒时间cat /sys/class/standby/set_wuptimer_ms

set_super_standby​

切换 Standby 模式（Normal Standby 或 Super Standby）。

模式说明
模式命令
Normal Standbyecho 0 > /sys/class/pm_msgbox/set_super_standby
Super Standbyecho 1 > /sys/class/pm_msgbox/set_super_standby

内核 pm 节点​

state​

路径：/sys/power/state

Linux 标准节点，用于配置系统休眠状态。

状态说明
状态说明
freezeLinux 系统自身休眠状态，与平台无耦合，仅冻结任务后进入 cpuidle
memStandby 模式

使用示例：

## 强制进入休眠
root@TinaLinux:/# echo mem > /sys/power/state
注意

直接使用 echo mem > /sys/power/state 强制休眠会跳过 wakeup_count 检测，可能导致同步问题（如 WiFi 唤醒中断无法终止休眠流程）。

pm_wakeup_irq​

路径：/sys/power/pm_wakeup_irq

Linux 标准节点，只读。用于查看上一次唤醒系统的中断号。

## 查看唤醒中断号
root@TinaLinux:/# cat /sys/power/pm_wakeup_irq

pm_test​

路径：/sys/power/pm_test

Linux 标准节点，用于休眠唤醒调试。休眠流程执行到指定调试点时会等待 5 秒后返回。

支持的调试点
调试点说明
none完整休眠流程，需触发唤醒源唤醒
core冻结系统服务后等待 5 秒返回
processors关闭非引导 CPU 后等待 5 秒返回
platform执行设备 suspend_late、suspend_noirq 后等待 5 秒返回
devices执行设备 prepare、suspend 后等待 5 秒返回
freezer任务冻结后等待 5 秒返回

使用示例：

## 查看支持的调试点
root@TinaLinux:/# cat /sys/power/pm_test
[none] core processors platform devices freezer

## 设置调试点为 core
root@TinaLinux:/# echo core > /sys/power/pm_test

常见问题与解决方案（FAQ）​

休眠时卡死，从核(E907)无法切换到baremetal​

通过RTC状态码定位到休眠时从核无法切换到baremetal，导致后续流程卡死。以下是几种常见的原因及解决方案：

SRAM执行权限问题​

从核在休眠时切换到baremetal时，其运行在SRAM上。如果开启了PMP（Physical Memory Protection，物理内存保护），且SRAM的访问权限未设置为可执行，则会导致从核无权限访问SRAM，从而使后续流程卡死。

解决方案：

  • 方法一：在PMP初始化中添加SRAM区域的可执行权限
    • 源码位置：rtos/lichee/rtos/arch/risc-v/sun252iw1/sun252i.c

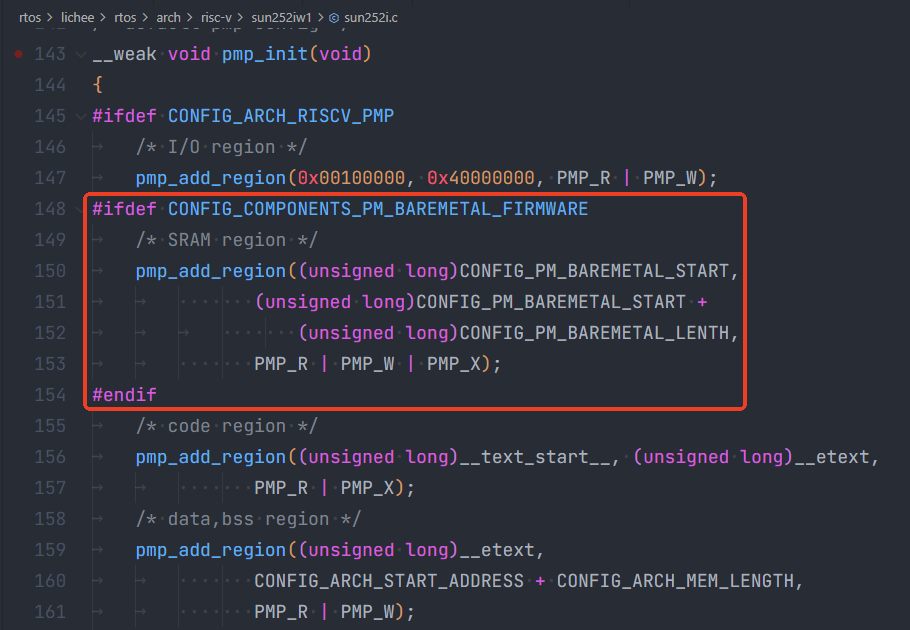

    • 操作步骤：在pmp_init函数中为SRAM区域添加可执行权限
    • 参考图示：

添加可执行区域

  • 方法二：直接关闭PMP

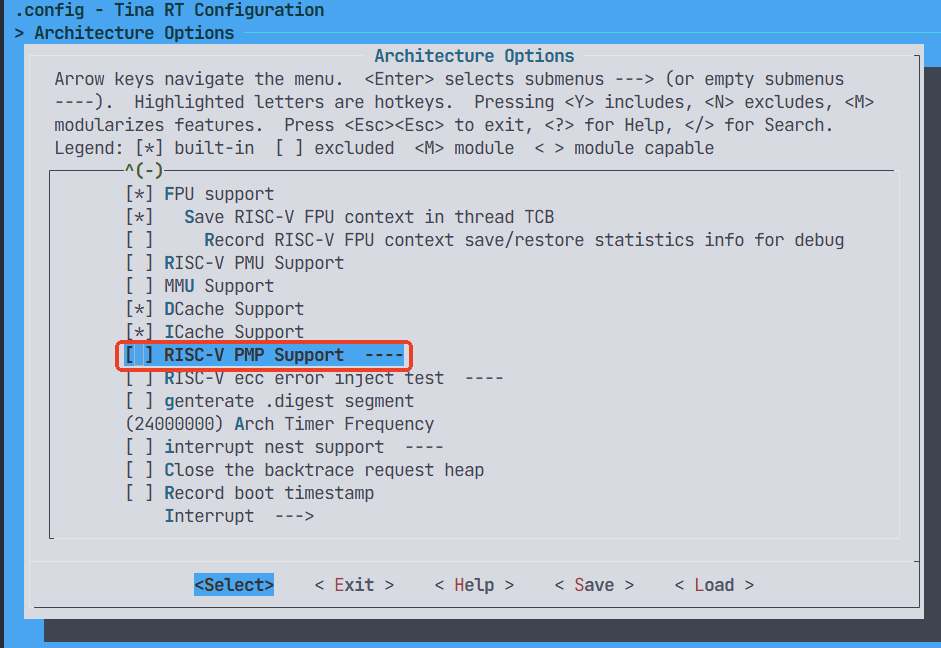

    • 操作步骤：通过mrtos menuconfig关闭CONFIG_ARCH_RISCV_PMP
    • 参考图示：

关闭 PMP

SRAM模式切换问题​

V861上的SRAM与VE RAM共用，分为boot mode和normal mode两种模式，默认情况下为boot mode。其中：

  • boot mode：用于从核访问
  • normal mode：仅用于VE访问

在执行AOV或视频播放等需要用到VE的场景后，VE会将SRAM切换到normal mode。若未及时将SRAM mode切换回boot mode，则会导致从核无法访问SRAM，从而使后续流程卡死。

解决方案：在执行完AOV或视频播放等需要用到VE的场景后，立即将SRAM mode切换回boot mode。

SRAM模式控制寄存器：

寄存器地址boot modenormal mode
0x03000004bit24置1bit24置0

barehead内容不同步问题​

barehead是RTOS和baremetal之间的共享数据结构和通信桥梁，包含了内存布局等关键信息。

定义位置：

  • RTOS端：rtos/lichee/rtos-components/aw/pm/plat_sun252iw1p1/include/pm_standby_param.h
  • baremetal端：baremetal/lichee/baremetal-components/aw/pm/plat_sun252iw1p1/include/pm_standby_param.h

问题原因：如果在RTOS或baremetal中修改了barehead内容但未同步到另一方，可能会导致内存布局错误。RTOS根据自己的barehead结构体定义计算text_offset、data_offset等参数，若修改未同步，会导致baremetal固件的代码段、数据段、BSS段位置错误，在执行时访问错误的内存地址，从而导致崩溃或无法启动。

解决方案：在RTOS或baremetal任意一方修改了barehead内容后，必须同步改动到另一方，确保两边的定义完全一致。
