Camera 点亮流程

线性模式 Sensor 驱动移植根据 MIPI 接口和 DVP 接口来进行说明。

MIPI接口

获取 Sensor 初始化寄存器配置

MIPI接口线性模式Senso驱动r移植以格科微 gc2053 为例，在调试Sensor驱动之前，需要确认以下几点：

图像规格
Sensor使用哪类接口进行图像传输（MIPI、DVP）
需要用到的分辨率和帧率
MCLK频率（常见：24/27M）
连接模组的外围功能电路是否按照sensor原厂提供硬件参考设计来实现的

根据当前方案所需要的分辨率和帧率，对应的MCLK（一般建议是24M）以及sensor硬件设计上所使用到接口（mipi/dvp）和lane数，联系sensor原厂提供一份对应的初始化寄存器配置，提供的配置需要和当前使用的模组匹配。如图所示是格科微 gc2053 MIPI接口 2lane 1080p 12帧 的寄存器配置：

添加驱动文件

1.添加 Makefile 文件
2.添加 Sensor 驱动文件
3.添加 Kconfig
4.配置 kernel_menuconfig

添加 MakeFile

进入 Sensor 目录 bsp/drivers/vin/modules/sensor ，打开 MakeFile 文件，添加指定语句，这一步的作用是将.c 源文件编译为.o 文件，如下图所示：

添加 Sensor 驱动文件

进入 Sensor 目录 bsp/drivers/vin/modules/sensor，如果需要调试的模组对应的其他型号之前有在全志平台上点过的话，建议以 SDK 中的某个现成的驱动为基础修改，如格科微的 Sensor 驱动命名都是以 gc 开头的，思特威的 Sensor 驱动命名都是以 sc 开头的，索尼的 Sensor 驱动命名都是以 imx 开头的。

如果没有，可以找一份硬件配置（如 mipi lane 数，图像输出格式等）相近的驱动，在此基础上进行修改。本例中复用格科微其中一个 Sensor 的源文件，重命名成 gc2053_mipi.c。

添加 Kconfig

在同级目录下 bsp/drivers/vin/modules/sensor 的 Kconfig 文件中，将本文件按照格式添加进去，用于 kernel_menuconfig 来选择配置

配置 kernel_menuconfig

使用 make kernel_menuconfig， 进入内核 menuconfig，选中本Senor驱动为 M，M 代表编译成模块（.ko文件），Y 代表编译进内核

→ Allwinner BSP → Device Drivers → VIN (camera) Drivers → Sensor driver select

修改引脚配置

由于模组硬件外围电路因为实际需求差异与公版开发板使用的 Sensor 模组的外围电路存在差异，所以需要根据当前的硬件设计原理图，修改板级配置 board.dts。

• MCLK引脚配置
• TWI引脚配置
• PWDN(sensor使能引脚)和RSTN(sensor复位引脚)配置
• 需要检查当前板级配置，是否有其他模块复用同组TWI或者GPIO的

sun300iw1p1.dtsi：bsp/configs/linux-5.4-ansc/sun300iw1p1.dtsi
board.dts：device/config/chips/v821/configs/xxx（具体板型）/linux-5.4-ansc/board.dts

这里以公版 V821 perf2 为例进行引脚配置说明，MCLK 使用的PA1，其引脚硬件连接图和对应引脚配置如下：

csi_mclk0_pins_a: csi_mclk0@0 {
	pins = "PA1";
	function = "mipi";
	allwinner,drive = <0>;
};

csi_mclk0_pins_b: csi_mclk0@1 {
	pins = "PA1";
	function = "gpio_in";
};

TWI 引脚硬件对应引脚配置如下：

twi0_pins_default: twi0@0 {
	pins = "PA3", "PA4";
	function = "twi0";
	bias-pull-up;
	allwinner,drive = <0>;
};

twi0_pins_sleep: twi0@1 {
	pins = "PA3", "PA4";
	function = "gpio_in";
};

&twi0 {
	clock-frequency = <400000>;
	pinctrl-0 = <&twi0_pins_default>;
	pinctrl-1 = <&twi0_pins_sleep>;
	pinctrl-names = "default", "sleep";
	/* For stability and backwards compatibility, we recommend setting 'twi_drv_used' to 1 */
	twi_drv_used = <1>;
	status = "okay"; /* 此处需检查为 okay *、
};

PWDN 引脚硬件连接图和 RSTN 引脚硬件连接图：

PWDN 引脚和 RSTN 引脚配置是在 board.dts sensor 属性中配置

sensor0:sensor@0 {
      device_type = "sensor0";
      sensor0_mname = "gc1084_mipi";      /* 必须要和驱动的 SENSOR_NAME 一致 */
      sensor0_twi_cci_id = <0>;           /* 所使用的twi id号，本例中使用的是twi1，故填写为1 */
      sensor0_twi_addr = <0x6e>;          /* Sensor 设备ID地址，必须与驱动中的I2C_ADDR一致 */
      sensor0_mclk_id = <0>;              /* 所使用的mclk id号，本例中使用的是MCLK0，故填写为0 */
      sensor0_pos = "rear";
      sensor0_isp_used = <1>;             /* 所使用的sensor为raw sensor，需要过ISP处理，故填写为1 */
      sensor0_fmt = <1>;                  /* sensor输出的图像格式，YUV：0，RAW：1 */
      sensor0_stby_mode = <0>;
      sensor0_vflip = <0>;                /* VIPP 图像垂直翻转 */
      sensor0_hflip = <0>;                /* VIPP 图像水平翻转 */
      sensor0_iovdd-supply = <>;/* Sensor iovdd 连接的 ldo，根据硬件原理图的连接来决定（在硬件原理图中搜索aldo，然后找到CSI-iovdd对应的是哪一个aldo即可） */
      sensor0_iovdd_vol = <>;	  /* iovdd的电压 */
      sensor0_avdd-supply = <>; /* Sensor avdd连接的 ldo，根据硬件原理图的连接来决定 */
      sensor0_avdd_vol = <>;		  /* 同上 */
      sensor0_dvdd-supply = <>;  /* 同上 */
      sensor0_dvdd_vol = <>;        /* 同上 */
      sensor0_power_en = <>;
      sensor0_reset = <&pio PD 12 GPIO_ACTIVE_LOW>; /* GPIO 信息配置， 配置 PD12，低有效 */
      sensor0_pwdn = <>;   /* GPIO 信息配置：未配置 */
      flash_handle = <>;
      act_handle = <>;
      status  = "okay";
};

移植 Sensor 驱动

修改驱动文件 gc2053_mipi.c 以适配当前使用的模组，如下修改的内容是调试 Sensor 驱动所必须填写的，如下：

修改 Sensor Name

修改驱动文件中宏定义 SENSOR_NAME 为"gc2053_mipi"，SENSOR_NAME 要与 board.dts 中的 sensor0_mname 一致，SENSOR_NUM 定义为1表示当前这份驱动只适配一个 gc2053 摄像头。

#define SENSOR_NUM 0x1
#define SENSOR_NAME "gc2053_mipi"

配置 MCLK 时钟

下面的设置代表 Sensor 输入时钟频率，可通过 Sensor 的 datasheet 查看类似 input clock frequency 对应的数据，其中 MCLK 和使用的寄存器配置强相关，在模组厂提供寄存器配置时，可直接询问当前配置使用的 MCLK 频率是多少，一般原厂提供的初始化寄存器配置里面就包含当前配置所使用的 MCLK 频率，如下是格科微 gc2053 初始化寄存器配置所填写的 MCLK。MCLK 是主控端发出来给到 sensor`，MCLK 的配置会影响 Sensor 出图的帧率以及上电时序的表现，部分Sensor没有接收到预期的MCLK时，可能存在I2C不通的情况。

对应驱动文件 gc2053_mipi.c 里面的 MCLK 宏定义修改为：

#define MCLK              (24*1000*1000)

配置 Sensor ID/CHIP ID

每个 Sensor 的 Sensor ID/CHIP ID 都是独一无二，根据这个 ID 号可以探测当前使用的 Sensor 是否与驱动相匹配，也可以用于初步校验主控端与 Sensor 的 TWI 通讯是否正常以及多 Sensor list 适配也是通过探测 ID 号来实现的，Sensor ID/CHIP ID 一般在 Sensor 的 datasheet 中找到，可以搜索关键字 Sensor ID 或 CHIP ID 进行查找。

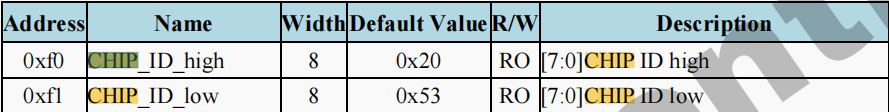

如下是格科微 gc2053 datasheet 中找到 CHIP ID

对应驱动文件里面的 V4L2_IDENT_SENSOR 宏定义修改为：

#define V4L2_IDENT_Sensor  0x2053

若 Sensor 驱动中有宏定义是与 Sensor ID/CHIP ID 的寄存器地址以及 ID 值偏移有关，则对应需要进行填写：

#define ID_REG_HIGH		0xf0     //gc2053 CHIP ID高8位寄存器地址
#define ID_REG_LOW		0xf1     //gc2053 CHIP ID低8位寄存器地址
#define ID_VAL_HIGH		((V4L2_IDENT_SENSOR) >> 8)    //gc2053 CHIP ID高8位寄存器读出来的值
#define ID_VAL_LOW		((V4L2_IDENT_SENSOR) & 0xff)  //gc2053 CHIP ID低8位寄存器读出来的值

上述与 Sensor ID/CHIP ID 有关的宏定义在 sensor_detect 函数中会被使用，这个函数在 Sensor 驱动被挂载的时候会被调用执行，同时也可以用来检测主控与 Sensor TWI 通讯是否正常。

static int sensor_detect(struct v4l2_subdev *sd)
{
	data_type rdval;
	int eRet;
	int times_out = 3;
	do {
		eRet = sensor_read(sd, ID_REG_HIGH, &rdval);
		sensor_dbg("eRet:%d, ID_VAL_HIGH:0x%x, times_out:%d\n", eRet, rdval, times_out);
		usleep_range(200, 220);
		times_out--;
	} while (eRet < 0  &&  times_out > 0);
    sensor_read(sd, ID_REG_HIGH, &rdval);
    sensor_dbg("ID_VAL_HIGH = %2x, Done!\n", rdval);
    if (rdval != ID_VAL_HIGH)
        return -ENODEV;

    sensor_read(sd, ID_REG_LOW, &rdval);
    sensor_dbg("ID_VAL_LOW = %2x, Done!\n", rdval);
    if (rdval != ID_VAL_LOW)
        return -ENODEV;

    sensor_dbg("Done!\n");
    return 0;
}

配置 Sensor I2C 设备地址、数据/地址位宽

#define I2C_ADDR 0x6e  /* sensor的TWI地址,I2C_ADDR要和board.dts中的sensor0_twi_addr一致*/
...
static struct cci_driver cci_drv[] = {
	{
		.name = SENSOR_NAME,
		.addr_width = CCI_BITS_8,
		.data_width = CCI_BITS_8,
	},
};

添加和注册 Sensor 初始化寄存器配置

static struct regval_list sensor_1080p12_regs[] = {
    /*  1928*1088@12fps */
	/****system****/
	{0xfe, 0x80},
	{0xfe, 0x80},
	{0xfe, 0x80},
	{0xfe, 0x00},
	{0xf2, 0x00},
	{0xf3, 0x00},
...
	{0x02, 0x56},
	{0x03, 0x8e},
	{0x12, 0x80},
	{0x13, 0x07},
	{0x15, 0x12},
	{0xfe, 0x00},
	{0x17, 0x83},
};
...
static struct sensor_win_size sensor_win_sizes[] = {
	{
		.width		= 1920,
		.height 	= 1088,
		.hoffset	= 4,//0,
		.voffset	= 4,//0,
		.hts		= 2200,
		.vts		= 2700,
		.pclk		= 74250000,
		.mipi_bps	= 297 * 1000 * 1000,
		.fps_fixed	= 12,//12.5
		.bin_factor = 1,
		.intg_min	= 1 << 4,
		.intg_max	= (2700 - 16) << 4,
		.gain_min	= 1 << 4,
		.gain_max	= 110 << 4,
		.regs		= sensor_1080p12_regs,
		.regs_size	= ARRAY_SIZE(sensor_1080p12_regs),
		.set_size	= NULL,
	},
...
};

配置图像数据格式

static struct sensor_format_struct sensor_formats[] = {
/* 定义 Sensor 输出的图像数据格式，根据Sensor输出格式填写，下述为 RAW 数据格式示例 */
	{
		.desc      = "Raw RGB Bayer",
		.mbus_code = MEDIA_BUS_FMT_SRGGB10_1X10,
		.regs      = sensor_fmt_raw,
		.regs_size = ARRAY_SIZE(sensor_fmt_raw),
		.bpp       = 1
	},
};
#define N_FMTS ARRAY_SIZE(sensor_formats)

配置MIPI接口

static int sensor_g_mbus_config(struct v4l2_subdev *sd,	struct v4l2_mbus_config *cfg)
{
	cfg->type  = V4L2_MBUS_CSI2;
	cfg->flags = 0 | V4L2_MBUS_CSI2_2_LANE | V4L2_MBUS_CSI2_CHANNEL_0;
	return 0;
}

上电时序配置

Sensor 的上电时序控制在 sensor_power 函数中实现，上电时序必须严格按照 Sensor datasheet 中的说明来进行，上电时序不对会导致 TWI 异常，主控端与 Sensor 通讯失败。

如下图所示是 gc2053 的上电时序图，就是 IOVDD->DVDD->AVDD 的上电顺序，此外 PWDN 和 RESET 引脚的使用也需要结合时序图配置。

static int sensor_power(struct v4l2_subdev *sd, int on)
{
	switch (on) {
	/* STBY_ON 和 STBY_OFF 基本不使用，可忽略这两个选项的配置 */
	case STBY_ON:
		...

	case STBY_OFF:
		...
	/* 进行上电操作 */
	case PWR_ON:
		sensor_dbg("PWR_ON!\n");
		cci_lock(sd);
		vin_set_mclk(sd, ON);        /* 开启mclk时钟 */
		usleep_range(1000, 1200);
		vin_set_mclk_freq(sd, MCLK); /* 设置MCLK */
		usleep_range(1000, 1200);
		vin_gpio_set_status(sd, PWDN, 1);        /* 将PWDN引脚置为输出 */
		vin_gpio_set_status(sd, RESET, 1);       /* 将RESET引脚置为输出 */
		vin_gpio_write(sd, PWDN, CSI_GPIO_LOW);  /* 将PWDN引脚电频置为低电平 */
		vin_gpio_write(sd, RESET, CSI_GPIO_LOW); /* 将RESET引脚电频置为低电平 */
		usleep_range(1000, 1200);
		vin_set_pmu_channel(sd, IOVDD, ON);      /* 按照时序来分别给IOVDD、DVDD、AVDD供电 */
		usleep_range(1000, 1200);
		vin_set_pmu_channel(sd, DVDD, ON);
		usleep_range(1000, 1200);
		vin_set_pmu_channel(sd, AVDD, ON);
		usleep_range(1000, 1200);
		vin_gpio_write(sd, PWDN, CSI_GPIO_HIGH);  /* 将PWDN、RESET置为高电平 */
		usleep_range(10000, 12000);
		vin_gpio_write(sd, RESET, CSI_GPIO_HIGH);
		usleep_range(10000, 12000);
		cci_unlock(sd);
		break;
}

曝光接口实现

Sensor 曝光接口是在 sensor_s_exp 函数中实现的（YUV 格式的 Sensor 不需要实现返回0即可），需要翻阅 Sensor datasheet 查找控制曝光的相关寄存器，一般使用的是手动曝光模式。如下是 gc2053 控制曝光所需要操作的寄存器。

由于主控端的 ISP 曝光是以 16 为一行的，而本例中 gc2053 也是以一行为单位的，所以只需要将传入的曝光值exp_val 除以 16 按照 Sensor datasheet 将值写入对应的寄存器。

static int sensor_s_exp(struct v4l2_subdev *sd, unsigned int exp_val)
{
    struct sensor_info *info = to_state(sd);
    int tmp_exp_val = exp_val / 16;                     /* exp_val / 16 得到一行的曝光值 */
    sensor_dbg("exp_val:%d\n", exp_val);
    sensor_write(sd, 0x03, (tmp_exp_val >> 8) & 0xFF);  /* 将曝光值的高8位填入gc2053的控制曝光高位寄存器 */
    sensor_write(sd, 0x04, (tmp_exp_val & 0xFF));       /* 将曝光值的低8位填入gc2053的控制曝光低位寄存器 */
    info->exp = exp_val;
    return 0;
}

注：若所调试的 Sensor 是以 1/16 行为单位的，则传入的曝光值 exp_val 可以直接写入 Sensor 曝光寄存器，若所调试的 Sensor 是以半行为单位的，则传入的曝光值 exp_val 需要除以 16 得到一行的曝光值然后乘以 2 后写入 Sensor 曝光寄存器

增益接口实现

Sensor 增益接口是在 sensor_s_gain 函数中实现的（YUV 格式的 Sensor 不需要实现返回0即可），每个 Sensor 的 Gain Table 都是不一样的，这个可以询问一下 Sensor 原厂 Gain Table 填写方式或者翻阅 Sensor datasheet 进行查找。

本次以思特威 sc1346 为例对 Sensor 增益接口实现进行一个简单的说明，如下是 sc1346 的模拟增益表，一般会使用模拟增益，思特威的 Sensor 会使用数字增益对模拟增益进行一个平滑过渡。主控端的 ISP 增益精度是 1/16（也就是 16 为一倍增益）。

static int sensor_s_gain(struct v4l2_subdev *sd, int gain_val)
{
  	struct sensor_info *info = to_state(sd);
	data_type anagain = 0x00;
	data_type gaindiglow = 0x80;
	data_type gaindighigh = 0x00;
	int gain_tmp;

	gain_tmp = gain_val << 3;
	if (gain_val < 32) {     /* 对应数据手册一倍模拟增益，一倍模拟增益到两倍模拟增益（不含两倍模拟增益）以内对应的寄存器值为0x00 */
		anagain = 0x00;
		gaindighigh = 0x00;
		gaindiglow = gain_tmp;  /* 数字增益的计算方式需要询问sensor原厂，这里以思特威提供的计算方式进行一个示例 */
	} else if (gain_val < 64) {
		anagain = 0x08;     /* 对应数据手册两倍模拟增益，两倍模拟增益到三倍模拟增益（不含三倍模拟增益）以内对应的寄存器值为0x08 */
		gaindighigh = 0x00;
		gaindiglow = gain_tmp * 100 / 200/ 1;
	} else if (gain_val < 128) {
		anagain = 0x09;
		gaindighigh = 0x00;
		gaindiglow = gain_tmp * 100 / 200 / 2;
	} else if (gain_val < 256) {
		anagain = 0x0b;
		gaindighigh = 0x00;
		gaindiglow = gain_tmp * 100 / 200 / 4;
	} else if (gain_val < 512) {
		anagain = 0x0f;
		gaindighigh = 0x00;
		gaindiglow = gain_tmp * 100 / 200 / 8;
	} else if (gain_val < 1024) {
		anagain = 0x1f;
		gaindighigh = 0x00;
		gaindiglow = gain_tmp * 100 / 200 / 16;
	} else if (gain_val < 2048) {   /* 数据手册标明最大增益只能到32倍，所以后面的增益模拟增益寄存器值都填写为0x1f */
		anagain = 0x1f;
		gaindighigh = 0x01;
		gaindiglow = gain_tmp * 100 / 200 / 32;
	} else if (gain_val < 4096) {
		anagain = 0x1f;
		gaindighigh = 0x03;
		gaindiglow = gain_tmp * 100 / 200 / 64;
	} else if (gain_val < 8192) {
		anagain = 0x1f;
		gaindighigh = 0x07;
		gaindiglow = gain_tmp * 100 / 200 / 128;
	} else {
		anagain = 0x1f;
		gaindighigh = 0x07;
		gaindiglow = 0xfc;
	}

	sensor_write(sd, 0x3e09, (unsigned char)anagain);      /* 将增益值写入sensor模拟增益寄存器 */
	sensor_write(sd, 0x3e07, (unsigned char)gaindiglow);   /* 将增益值写入sensor数字增益低位寄存器 */
	sensor_write(sd, 0x3e06, (unsigned char)gaindighigh);  /* 将增益值写入sensor数字增益高位寄存器 */

	sensor_dbg("sensor_set_anagain = %d, 0x%x, 0x%x, 0x%x Done!\n", gain_val, anagain, gaindighigh, gaindiglow);
	//sensor_dbg("digital_gain = 0x%x, 0x%x Done!\n", gaindighigh, gaindiglow);
	info->gain = gain_val;

	return 0;
}

上述 Sensor 驱动的曝光接口和增益接口实现之后，还需要将接口注册到 vin v4l2 框架中，以便上层应用可以调用到相关的接口控制 Sensor 的曝光和增益。

sensor_init_controls 函数添加增益和曝光控件选项，如下：

static int sensor_init_controls(struct v4l2_subdev *sd, const struct v4l2_ctrl_ops *ops)
{
	v4l2_ctrl_handler_init(handler, 2);
	ctrl = v4l2_ctrl_new_std(handler, ops, V4L2_CID_GAIN, 1 * 1600, 256 * 1600, 1, 1 * 1600);
	ctrl = v4l2_ctrl_new_std(handler, ops, V4L2_CID_EXPOSURE, 1, 65536 * 16, 1, 1);

    if (ctrl != NULL)
		ctrl->flags |= V4L2_CTRL_FLAG_VOLATILE;
	return ret;
}

sensor_s_ctrl 函数添加 V4L2_CID_GAIN 和 V4L2_CID_EXPOSURE，对应之前实现的 sensor_s_gain 和 sensor_s_exp 函数。sensor_s_ctrl 下曝光和增益的实现，在于当处于手动曝光模式下，上层可以通过 API 调用到 Sensor 驱动实现的 sensor_s_exp 和 sensor_s_gain 函数。

static int sensor_s_ctrl(struct v4l2_ctrl *ctrl)
{
	struct sensor_info *info =
			container_of(ctrl->handler, struct sensor_info, handler);
	struct v4l2_subdev *sd = &info->sd;

	switch (ctrl->id) {
	case V4L2_CID_GAIN:
		return sensor_s_gain(sd, ctrl->val);
	case V4L2_CID_EXPOSURE:
		return sensor_s_exp(sd, ctrl->val);
	}
	return -EINVAL;
}

sensor_s_exp_gain 接口主要用于上层 ISP 算法库做完 3A 算法之后通过 VIDIOC_VIN_SENSOR_EXP_GAIN 给 Sensor 驱动更新曝光和增益。

static int sensor_s_exp_gain(struct v4l2_subdev *sd, struct sensor_exp_gain *exp_gain)
{
	int exp_val, gain_val;
	int shutter = 0, frame_length = 0;
	struct sensor_info *info = to_state(sd);

	exp_val = exp_gain->exp_val;
	gain_val = exp_gain->gain_val;

	if (gain_val < (1 * 16)) {  /* 限制最小增益为1倍 */
		gain_val = 16;
	}

	if (exp_val > 0xfffff)      /* 限制最大曝光值 */
		exp_val = 0xfffff;
	sensor_s_exp(sd, exp_val);
	sensor_s_gain(sd, gain_val);

	info->exp = exp_val;
	info->gain = gain_val;
	return 0;
}

static long sensor_ioctl(struct v4l2_subdev *sd, unsigned int cmd, void *arg)
{
	int ret = 0;
	struct sensor_info *info = to_state(sd);

	switch (cmd) {
        case VIDIOC_VIN_SENSOR_EXP_GAIN:
            sensor_s_exp_gain(sd, (struct sensor_exp_gain *)arg);
            break;
	    ...
        default:
		return -EINVAL;
	}
	return ret;
}

翻转接口的实现

Sensor 设置翻转场景：

• 由于物理结构设计错误，导致镜头或者 Sensor 反装，需要在软件上电时就默认翻转回来正确的方向。

• 软件规格上需要支持在线设置翻转的功能（SDV、IPC、CDR），供设备倒装放置。

翻转功能有两种实现方式：VIPP 翻转，Sensor 驱动翻转， 应用层 API 如下：

// V821平台
platform/allwinner/eyesee-mpp/middleware/sun300iw1/media/mpi_vi.c

// 设置 VIPP 翻转，如果输出的图像格式为 LBC 压缩格式的话，不可以使用 VIPP 翻转
AW_S32 AW_MPI_VI_SetVippFlip(VI_DEV ViDev, int Value);
AW_S32 AW_MPI_VI_SetVippMirror(VI_DEV ViDev, int Value);

// 设置 Sensor 驱动翻转，需要按照下文实现驱动的翻转函数
AW_S32 AW_MPI_ISP_SetMirror(VI_DEV ViDev, int Value);
AW_S32 AW_MPI_ISP_SetFlip(VI_DEV ViDev, int Value);

VIPP 实现翻转

主控端 VIPP 硬件已集成翻转功能，可以完成图像水平、垂直两个方向翻转，但使用时需要留意，当 VIPP 输出格式为 LBC 压缩格式时，VIPP 翻转功能不能使用，这个时候可以选择使用 Sensor 驱动完成翻转功能。

Sensor 驱动实现翻转

执行 make kernel_menuconfig，将 CONFIG_ENABLE_SENSOR_FLIP_OPTION 打开，意味着使用 Sensor 驱动完成翻转，不使用 VIPP 翻转：

→ Allwinner BSP → Device Drivers → VIN (camera) Drivers → select Sensor flip to replace vipp flip

第一步，实现 sensor_s_vflip 和 sensor_s_hflip 函数。sensor_s_vflip 用于设置垂直翻转，sensor_s_hflip 用于设置水平翻转。 以思特威 sc3336 为例，规格书中会有翻转寄存器及翻转方向的说明，使用细节及注意事项可以咨询 Sensor 原厂。 下图是 sc3336 规格书中对翻转功能的描述：

Sensor 驱动翻转接口实现如下：

/* 设置水平翻转 */
static int sensor_s_hflip(struct v4l2_subdev *sd, int enable)
{
	data_type get_value;
	data_type set_value;

	if (!(enable == 0 || enable == 1))
		return -1;

	sensor_read(sd, 0x3221, &get_value);    /* 读取sc3336翻转寄存器值，获取当前的翻转状态 */
	sensor_dbg("ready to flip, regs_data = 0x%x\n", get_value);
	if (enable)
		set_value = get_value | 0x06;	   /* 水平翻转被使能，设置sc3336翻转寄存器的[2:1]为11 */
	else
		set_value = get_value & 0xf9;      /* 水平翻转被禁用，为了不影响垂直翻转效果以及其他寄存器位，此处 & 0xF9保留水平翻转效果 */

	sensor_write(sd, 0x3221, set_value);   /* 将翻转值写入翻转寄存器 */
    sensor_flip_status = set_value;        /* 全局变量记录当前翻转的状态 */
	return 0;
}

/* 设置垂直翻转 */
static int sensor_s_vflip(struct v4l2_subdev *sd, int enable)
{
	data_type get_value;
	data_type set_value;
    if (!(enable == 0 || enable == 1))
        return -1;

    sensor_read(sd, 0x3221, &get_value);   /* 读取sc3336翻转寄存器值，获取当前的翻转状态 */
    sensor_dbg("ready to vflip, regs_data = 0x%x\n", get_value);

    if (enable) {
        set_value = get_value | 0x60;    /* 垂直翻转被使能，设置sc3336翻转寄存器的[6:5]为11 */
    } else {
        set_value = get_value & 0x9f;    /* 垂直翻转被禁用，为了不影响水平翻转效果以及其他寄存器位，此处 & 0x9f保留水平翻转效果 */
    }
    sensor_write(sd, 0x3221, set_value);   /* 将翻转值写入翻转寄存器 */
    sensor_flip_status = set_value;        /* 全局变量记录当前翻转的状态 */
    return 0;
}

第二步，修改 sensor_get_fmt_mbus_core 接口

RAW Sensor 图像是以 Bayer 格式传输的（每个像素只表示 RGB 其中一个分量），常见的 Bayer 格式：RGGB、BGGR、GRBG、GBRG，如图所示，Sensor 规格书中会有说明，也可以直接咨询 Sensor 原厂获取。

因为 sc3336 在翻转后自身的 Bayer 格式也会随之发生变化，需要修改 sensor_get_fmt_mbus_core 函数调整 Bayer 格式，如下：

/* 以sc3336为例 */
默认格式：BGGR      		执行水平翻转：GBRG        再执行垂直翻转：RGGB
排列位置：          		排列位置：          		排列位置：
BG             ==>  	GB             ==>      RG
GR                 		RG                      GB

默认格式：BGGR      		执行垂直翻转：GRBG        再执行水平翻转：RGGB
排列位置：          		排列位置：          		排列位置：
BG             ==>  	GR             ==>      RG
GR                 		BG                      GB

/* 将四种情况一一列举，并更新给 *code */
static int sensor_get_fmt_mbus_core(struct v4l2_subdev *sd, int *code)
{
	struct sensor_info *info = to_state(sd);
	data_type get_value;

	sensor_read(sd, 0x3221, &get_value);
	sensor_dbg("read value:0x%x\n", get_value);  //读取翻转寄存器获取当前sensor的翻转状态
	switch (get_value & 0x66) {
	case 0x00:   /* sensor当前没有做翻转操作，Bayer格式为sensor初始化时默认的Bayer格式 */
		*code = MEDIA_BUS_FMT_SBGGR10_1X10;
		break;
	case 0x06:   /* sensor当前处于水平翻转，Bayer格式为GBRG */
		*code = MEDIA_BUS_FMT_SGBRG10_1X10;
		break;
	case 0x60:   /* sensor当前处于垂直翻转，Bayer格式为GRBG */
		*code = MEDIA_BUS_FMT_SGRBG10_1X10;
		break;
	case 0x66:   /* sensor当前水平和垂直同时翻转，Bayer格式为RGGB */
		*code = MEDIA_BUS_FMT_SRGGB10_1X10;
		break;
	default:
		*code = info->fmt->mbus_code;
	}
	return 0;
}

第三步，上述 Sensor 驱动的翻转接口实现之后，还需要将接口注册到 vin v4l2 框架中，以便上层应用可以调用到相关的接口控制 Sensor 的翻转。

sensor_init_controls 函数添加水平和垂直翻转控件选项，如下：

static int sensor_init_controls(struct v4l2_subdev *sd, const struct v4l2_ctrl_ops *ops)
{
	v4l2_ctrl_handler_init(handler, 2);
	v4l2_ctrl_new_std(handler, ops, V4L2_CID_HFLIP, 0, 1, 1, 0);
	v4l2_ctrl_new_std(handler, ops, V4L2_CID_VFLIP, 0, 1, 1, 0);

    if (ctrl != NULL)
		ctrl->flags |= V4L2_CTRL_FLAG_VOLATILE;
	return ret;
}

sensor_s_ctrl 函数添加 V4L2_CID_HFLIP 和 V4L2_CID_VFLIP，对应上述的 sensor_s_hflip 和 sensor_s_vflip 函数。

static int sensor_s_ctrl(struct v4l2_ctrl *ctrl)
{
	struct sensor_info *info =
			container_of(ctrl->handler, struct sensor_info, handler);
	struct v4l2_subdev *sd = &info->sd;

	switch (ctrl->id) {
	case V4L2_CID_HFLIP:
		return sensor_s_hflip(sd, ctrl->val);
	case V4L2_CID_VFLIP:
		return sensor_s_vflip(sd, ctrl->val);
	}
	return -EINVAL;
}

第四步，sensor_ctrl_ops 添加 .try_ctrl = sensor_try_ctrl，防止重复调用会失效：

// 仅添加对应代码即可
static const struct v4l2_ctrl_ops sensor_ctrl_ops = {
	.g_volatile_ctrl = sensor_g_ctrl,
	.s_ctrl = sensor_s_ctrl,
	.try_ctrl = sensor_try_ctrl,	// 防止重复调用会失效
};

注：如果需要在上电初始化时就完成翻转动作，那么可以在 Sensor 初始化寄存器列表中添加翻转寄存器设置，是否支持需要咨询 Sensor 原厂。

自动降帧的实现

Sensor 帧率调节场景：

• 环境照度变化（如照度降低），Sensor 在 ISP 的引导下被动降低帧率，以延长曝光时间来提升画面亮度和信噪比。
• 高温环境、缩时录影、高负载下降帧率等应用场景，通过 API 给 Sensor 设置帧率，以达到主动调节帧率应对不同场景。

实现自动降帧功能需要对以下几个参数有一个了解：

• 帧：描述一个图像帧（一副图像）
• 最大曝光时间：当前稳定帧率下，Sensor 支持的最大曝光时间，比如帧率是20fps，则最大曝光时间：1 / 20fps = 50ms，如果要加长曝光时间，那么意味着帧率需要下调，以此来满足 Sensor 更长的曝光时间
• PCLK：像素时钟，是指控制图像传感器中每个像素采样和传输的时钟信号。
• HTS：行长，一行的长度，可以理解为包含了 hblank 一行的像素数。
• VTS：帧长，一帧的长度，可以理解为包含的行数。
• FPS：sensor单位时间内曝光并输出图像的频率，比如帧率是20fps，则代表1秒内输出20帧图像。
• PCLK、HTS、VTS、FPS满足以下公式（主流 Sensor 通用）： PCLK = HTS * VTS * FPS

由此可以推导出 Sensor 帧率由 HTS、VTS、PCLK 决定：FPS = PCLK / (HTS * VTS)

注：Sensor 动态调整帧率的实现方式（大部分 Sensor 都是支持，有些 Sensor 可能操作上存在一点差异，需要咨询 Sensor 原厂），正是通过动态调整 VTS（HTS 也是可以的，只不过不太常用，也有部分 Sensor 可能只能通过调整 HTS 来实现）来实时调整帧率的。

动态调整帧率

第一步，确认 Sensor 的 VTS、HTS 寄存器，Sensor 规格书中，一般会标明 VTS 寄存器的详情和使用方式。如下图所示为思特威 SC3336 VTS 寄存器说明：

第二步，实现 sensor_s_fps 函数

Sensor 驱动中提供 sensor_s_fps 函数来动态设置 Sensor 帧率：

static int sensor_s_fps(struct v4l2_subdev *sd, struct sensor_fps *fps)

以 sc3336 为例（提前与 Sensor 原厂确认 Sensor 是否支持自动降帧且满足公式），通过公式：FPS = PCLK / (HTS * VTS) 来实时计算目标帧率需要的 VTS 并动态设置寄存器，其中要注意做好最大/低帧率限制，防止出现异常情况导致不出图，提供参考代码如下：

static int sc3336_sensor_vts;		// 用于自动降帧策略
static int sc3336_fps_change_flag;	// 帧率变化标志位
static int sensor_s_fps(struct v4l2_subdev *sd, struct sensor_fps *fps)
{
	struct sensor_info *info = to_state(sd);
	struct sensor_win_size *wsize = info->current_wins;
	int sc3336_sensor_target_vts = 0;

	if (fps->fps <= 0 || wsize->hts <= 0) {
		sensor_err("fps->fps = %d, wsize->hts = %d\n!!!!", fps->fps, wsize->hts);
		return -1;
	}

	sc3336_fps_change_flag = 1;
	sc3336_sensor_target_vts = wsize->pclk / fps->fps / wsize->hts;		// 计算目标帧率需要的 VTS 大小

	if (sc3336_sensor_target_vts <= wsize->vts) { // the max fps		// 最大帧率保持，最大帧率限定在原始 setting 输出的帧率，可根据需求自行调整
		sc3336_sensor_target_vts = wsize->vts;
	} else if (sc3336_sensor_target_vts >= (wsize->pclk / wsize->hts)) { // the min fps 最小帧率限制在 1fps，需要与 FAE 沟通此帧率下是否有注意事项，如 VTS 偏移量的控制
		sc3336_sensor_target_vts = (wsize->pclk / wsize->hts) - 8;
	}

	sc3336_sensor_vts = sc3336_sensor_target_vts;
	sensor_dbg("target_fps = %d, sc3336_sensor_target_vts = %d, 0x320e = 0x%x, 0x320f = 0x%x\n", fps->fps,
		sc3336_sensor_target_vts, sc3336_sensor_target_vts >> 8, sc3336_sensor_target_vts & 0xff);
	sensor_write(sd, 0x320f, (sc3336_sensor_target_vts & 0xff));	// 更新 VTS 寄存器，具体寄存器地址以具体 Sensor 为准
	sensor_write(sd, 0x320e, (sc3336_sensor_target_vts >> 8));
	sc3336_fps_change_flag = 0;

	return 0;
}

第三步，实现 sensor_g_fps 函数用于获取帧率

static int sensor_g_fps(struct v4l2_subdev *sd, struct sensor_fps *fps)
{
	struct sensor_info *info = to_state(sd);
	struct sensor_win_size *wsize = info->current_wins;
	data_type frame_length = 0, act_vts = 0;
	sensor_read(sd, 0x320f, &frame_length);
	act_vts = frame_length << 8;
	sensor_read(sd, 0x320e, &frame_length);
	act_vts |= frame_length;
	fps->fps = wsize->pclk / (wsize->hts * act_vts);
	sensor_dbg("fps = %d\n", fps->fps);
	return 0;
}

第四步， 修改 sensor_ioctl 函数，添加 VIDIOC_VIN_SENSOR_SET_FPS 和 VIDIOC_VIN_SENSOR_GET_FPS

static long sensor_ioctl(struct v4l2_subdev *sd, unsigned int cmd, void *arg)
{
    int ret = 0;
    struct sensor_info *info = to_state(sd);
    switch (cmd) {
        case VIDIOC_VIN_SENSOR_GET_FPS:
            ret = sensor_g_fps(sd, (struct sensor_fps *)arg);
            break;
        case VIDIOC_VIN_SENSOR_SET_FPS:
            ret = sensor_s_fps(sd, (struct sensor_fps *)arg);
            break;
        default:
            return -EINVAL;
    }
	return ret;
}

第五步，定义一个全局变量（双目场景共用驱动时需要做区分），用于记录当前的 vts 值，并在 sensor_reg_init 中初始化，如下：

static int sensor_reg_init(struct sensor_info *info)
{
	int ret;
	struct v4l2_subdev *sd = &info->sd;
	struct sensor_format_struct *sensor_fmt = info->fmt;
	struct sensor_win_size *wsize = info->current_wins;

	ret = sensor_write_array(sd, sensor_default_regs,ARRAY_SIZE(sensor_default_regs));
	if (ret < 0) {
		sensor_err("write sensor_default_regs error\n");
		return ret;
	}

	sensor_dbg("sensor_reg_init\n");

	sensor_write_array(sd, sensor_fmt->regs, sensor_fmt->regs_size);

	if (wsize->regs)
		sensor_write_array(sd, wsize->regs, wsize->regs_size);

	if (wsize->set_size)
		wsize->set_size(sd);

	info->width = wsize->width;
	info->height = wsize->height;
	sc3336_sensor_vts = wsize->vts;  //初始化sc3336_sensor_vts

	sensor_dbg("s_fmt set width = %d, height = %d\n", wsize->width, wsize->height);

	return 0;
}

第六步，应用层调用 API 设置帧率

platform/allwinner/eyesee-mpp/middleware/sun300iw1/media/mpi_vi.c

AW_S32 AW_MPI_ISP_SetSensorFps(ISP_DEV IspDev, int fps);

自动降帧

自动降帧场景一般比较常见：当拍摄场景进入低照度后，ISP 通过延长曝光时间使得 Sensor 自动降帧，从而提高信噪比。

第一步，自动降帧的实现方式大同小异，一般是在 sensor_s_exp_gain 函数中检查当前设置的曝光时间是否超过当前帧率对应的 vts，如果超过则动态调整 vts 来延长曝光时间，如果没有则不需要调整 vts，以 sc3336 为例：

static int sensor_s_exp_gain(struct v4l2_subdev *sd, struct sensor_exp_gain *exp_gain)
{
	struct sensor_info *info = to_state(sd);
	int shutter, frame_length;
	int exp_val, gain_val;

	exp_val = exp_gain->exp_val;
	gain_val = exp_gain->gain_val;
	if (gain_val < 1 * 16)
		gain_val = 16;
	if (exp_val > 0xfffff)
		exp_val = 0xfffff;

	if (!sc3336_fps_change_flag) {				 // 检查是否在主动调节帧率，通过标志位或者锁互斥即可
		shutter = exp_val >> 4;					// 主控 曝光行（时间）是以16为1行，所以将上层传下来的曝光行除以16，换算当前实际曝光行
		if (shutter > sc3336_sensor_vts - 8) {	  // 判断当前曝光时间是否大于当前帧率下的 VTS（“-8”只是偏移量，每个sensor都是不一样的）
			frame_length = shutter + 8;			 // 如果大于当前帧率下的 VTS，那么意味着需要增加 VTS 来达到降帧的目的，以此实现自动降帧
		} else
			frame_length = sc3336_sensor_vts;	  // 如果曝光时间未达到需要调整 VTS 来降帧的情况下，那么还是保持当前帧率需要 VTS 值即可
		sensor_write(sd, 0x320f, (frame_length & 0xff));
		sensor_write(sd, 0x320e, (frame_length >> 8));
	}
	sensor_s_exp(sd, exp_val);
	sensor_s_gain(sd, gain_val);
	sensor_dbg("sensor_set_gain exp = %d, %d Done!\n", gain_val, exp_val);
	info->exp = exp_val;
	info->gain = gain_val;

	return 0;
}

第二步，调整 ISP 效果文件的最大曝光时间

以下是对 AE Table 进行一个简要的说明， AE Table 用于设定当前效果的曝光表，如图所示，Min Exp 代表最小曝光时间（倒数）—— 1/22000s，Max Exp 代表最大曝光时间（倒数）—— 1/20 s，Min Gain 代表最小增益、Max Gain 代表最大增益（均以 256 为一倍），光圈调节暂不支持，故需要设置为默认值266。

AE 调整亮度的逻辑：第 0 档为起始档位，`AE 会保持一倍增益的前提下，优先提高曝光时间来达到提升亮度的目的，曝光时间的可调范围为 1/22000s，1/20s，如果曝光时间提高到 1/20s 的状态还没有达到期望亮度，那么会开始向下顺延执行第1档的设定：维持曝光时间为 1/20s 的前提，开始提高增益的倍数，增益的可调范围[256，32768]（也就是 1x ~ 128x），以此类推，直到达到最大曝光时间和最大增益。

如果当前帧率为 20fps，则需要限制最大曝光时间为 1/20s，那么意味着 ISP 给驱动设置的最大曝光时间则不会大于 1/20s（50ms），如果有自动降帧需求，那么可以将最大曝光时间设置大于 1/20s，例如设置为 1/10s，意味着最大曝光时间从 50ms 调整到 100ms，驱动发现当前曝光时间大于当前 vts 时，便会重新调整 vts 来降帧延长曝光时间。

同样，也可以通过修改当前 Sensor 的 ISP 效果头文件来验证自动降帧功能是否生效。

可以通过指令 cat /sys/kernel/debug/mpp/vi 查看 vi 结点的帧间隔来检查降帧是否有生效，如下，internal 指的是当前 Sensor 输入图像的帧间隔时长，50ms 对应 20fps：

当降帧策略生效时（API 设置帧率或自动降帧），可以看到 50ms 更新为 100ms，意味着帧率从 20fps 下降到 10fps：

两个 Sensor 共用一份 Sensor 驱动

全志平台支持两个 Sensor 共用一份 Sensor 驱动，需要修改的内容如下，也可以参考 SDK 中已经支持两个 Sensor 共用一份 Sensor 驱动的驱动。

/*  下面的设置代表有两个sensor，同名sensor可以共用同一个驱动，SENSOR_NAME要与board.dts中的sensor0_mname一致  */
#define SENSOR_NUM    0x2
#define SENSOR_NAME   "gc2053_mipi"
#define SENSOR_NAME_2 "gc2053_mipi_2"

static int sensor_probe(struct i2c_client *client,
			const struct i2c_device_id *id)
{
    ...
	if (client) {
		for (i = 0; i < SENSOR_NUM; i++) {
			if (!strcmp(cci_drv[i].name, client->name))
				break;
		}
		cci_dev_probe_helper(sd, client, &sensor_ops, &cci_drv[i]);
	} else {
		cci_dev_probe_helper(sd, client, &sensor_ops, &cci_drv[sensor_dev_id++]);
	}
    ...
	return 0;
}

static int sensor_remove(struct i2c_client *client)
{
    ...
	if (client) {
		for (i = 0; i < SENSOR_NUM; i++) {
			if (!strcmp(cci_drv[i].name, client->name))
				break;
		}
		sd = cci_dev_remove_helper(client, &cci_drv[i]);
	} else {
		sd = cci_dev_remove_helper(client, &cci_drv[sensor_dev_id++]);
	}
    ...
	return 0;
}

static const struct i2c_device_id sensor_id[] = {
	{SENSOR_NAME, 0},
	{}
};

static const struct i2c_device_id sensor_id_2[] = {
	{SENSOR_NAME_2, 0},
	{}
};

MODULE_DEVICE_TABLE(i2c, sensor_id);
MODULE_DEVICE_TABLE(i2c, sensor_id_2);

static struct i2c_driver sensor_driver[] = {
	{
		.driver = {
			   .owner = THIS_MODULE,
			   .name = SENSOR_NAME,
			   },
		.probe = sensor_probe,
		.remove = sensor_remove,
		.id_table = sensor_id,
	}, {
		.driver = {
			   .owner = THIS_MODULE,
			   .name = SENSOR_NAME_2,
			   },
		.probe = sensor_probe,
		.remove = sensor_remove,
		.id_table = sensor_id_2,
	},
};
static __init int init_sensor(void)
{
	int i, ret = 0;

	sensor_dev_id = 0;

	for (i = 0; i < SENSOR_NUM; i++)
		ret = cci_dev_init_helper(&sensor_driver[i]);

	return ret;
}

static __exit void exit_sensor(void)
{
	int i;

	sensor_dev_id = 0;

	for (i = 0; i < SENSOR_NUM; i++)
		cci_dev_exit_helper(&sensor_driver[i]);
}

DVP接口

DVP 接口 Sensor 配置方式大部分内容与 MIPI 接口一样，有以下几处地方需要进行修改：

定义分辨率相关配置

分辨率相关配置填写在 sensor_win_sizes 数组内成员变量，各成员变量定义和填写规则如下：

//dvp接口的YUV sensor
static struct sensor_win_size sensor_win_sizes[] = {
    {
        .width = HD1080_WIDTH,
        .height = HD1080_HEIGHT,
        .hoffset = 0,
        .voffset = 0,
        .fps_fixed = 25,
        .regs = reg_1080p25_2ch,
        .regs_size = ARRAY_SIZE(reg_1080p25_2ch),
        .set_size = NULL,
    },
}

//dvp接口的raw sensor
static struct sensor_win_size sensor_win_sizes[] = {
	{
        .width = VGA_WIDTH,
        .height = VGA_HEIGHT,
        .hoffset = 0,
        .voffset = 0,
        .hts = 640,
        .vts = 480,
        .pclk = 9216 * 1000,
        .fps_fixed = 1,
        .bin_factor = 1,
        .intg_min = 1,
        .intg_max = 480 << 4,
        .gain_min = 1 << 4,
        .gain_max = 10 << 4,
        .regs = sensor_vga_regs,
        .regs_size = ARRAY_SIZE(sensor_vga_regs),
        .set_size = NULL,
	},
}

配置DVP接口

sensor_g_mbus_config 函数赋值也需要进行一个修改，如下：

//dvp接口 BT601 协议的 raw/YUV sensor
static int sensor_g_mbus_config(struct v4l2_subdev *sd, struct v4l2_mbus_config *cfg)
{
	cfg->type = V4L2_MBUS_PARALLEL;
	cfg->flags = V4L2_MBUS_MASTER | VREF_POL | HREF_POL | CLK_POL;
	return 0;
}

//dvp接口 BT656/BT1120 协议的 YUV sensor
static int sensor_g_mbus_config(struct v4l2_subdev *sd, struct v4l2_mbus_config *cfg)
{
	cfg->type = V4L2_MBUS_BT656;
	cfg->flags = CLK_POL | CLK_POH | CSI_CH_0 | CSI_CH_1;  //与当前AHD RX使用的初始化寄存器配置有关，当前使用的是2chn
	return 0;
}

对于 interlace 隔行输入 dvp 接口的 sensor，需要在 sensor_probe 函数将成员变量 sensor_field 修改为 V4L2_FIELD_INTERLACED，如下：

static int sensor_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
	struct v4l2_subdev *sd;
	struct sensor_info *info;
	int ret;

	info = kzalloc(sizeof(struct sensor_info), GFP_KERNEL);
	if (info == NULL)
		return -ENOMEM;
	sd = &info->sd;
	cci_dev_probe_helper(sd, client, &sensor_ops, &cci_drv);
	sensor_init_controls(sd, &sensor_ctrl_ops);
	mutex_init(&info->lock);

	info->fmt = &sensor_formats[0];
	info->fmt_pt = &sensor_formats[0];
	info->win_pt = &sensor_win_sizes[0];
	info->fmt_num = N_FMTS;
	info->win_size_num = N_WIN_SIZES;
	info->sensor_field = V4L2_FIELD_INTERLACED;  /* sensor_field 修改为 V4L2_FIELD_INTERLACED */
}
