Camera 驱动介绍

V821 支持 MIPI CSI 输入，并行视频输入，其规格如下：

MIPI CSI 规格：

• MIPICSI Complaint with MIPI CSI-2 specification v1.1 and MIPI D-PHY specification v1.0
• Up to 1.0 Gbit/s per lane, 2M@25fps/2M@38fps, size up to 1920 x1920
• Configurable number of data lanes and sequence of data lanes for Miplinterface: 1 x 2-lane，2x1-lane
• Pixelformats：RAW8, RAW10, and RAW12; 8-bit YUV420 and YUV422; RGB888 and RGB565

并行视频输入规格：

• Supports 8/10/12-bit width
• Supports BT.601, BT.656, and Digital Camera(DC) protocol
• Dual Data Rate(DDR) sample mode with maximum pixel clock of 148.5MHz
• ITU-R BT.656 up to 4-ch720P@30fps

相关术语

摄像头相关术语：

• MCLK：外部晶振或主控输出给Sensor的驱动时钟，典型值是24MHz、27MHz

• SCL：串行时钟线，负责产生同步时钟脉冲

• SDA：串行数据线，负责在设备间传输串行数据

并行视频输入相关术语：

• DVP：Digital Video Port 是并口传输，数据位宽有 8bit、10bit、12bit 等，是非差分信号，最高速率要比串行传输的MIPI接口低
• PCLK：pixel clock 像素时钟，每个时钟对应一个像素数据，一般为几十MHz
• HSYNC：horizonal synchronization，是行同步信号。就是在告诉接收端，HSYNC有效时段内接收端接收到的所有的信号输出属同一行
• VSYNC：vertical synchronization，是场同步信号。以高电平有效为例，VSYNC置高直到被拉低，这个区段所输出的所有影像数据组成一个frame

MIPI 相关术语：

• MIPI：移动产业处理器接口联盟(Mobile Industry Processor Interface)

• D-PHY：MIPI-CSI2 物理层，将 Sensor 端发来的模拟电信号转换为数字信号

• CSI2：MIPI-CSI2 协议层，将数字信号按照协议内容进行解析，检错

• Lane：连接 TX 和 RX 端的一组差分线代表一组lane，如下图所示 1lane 与 2lane 硬件连接图

• Mbps：Mbit per second，表示 MIPI 数据传输速度的单位，比如 OV4689 的 MIPI 速率是 672Mbps，一般指的是单条 lane 上每秒钟传输的数据量是672Mbit

Camera 通路框架

VIN 驱动目录

VIN是全志基于 Linux 内核 V4L2 框架实现自己 SoC 的 Camera 驱动框架。

• vin.c是驱动的主要功能实现，包括注册/注销、参数读取、与v4l2上层接口、与各device的下层接口、中断处理、buffer申请切换等；
• 使用过程中可简单的看成是vin模块+ device模块 +af driver + flash控制模块的方式；
• modules/sensor文件夹里面是各个sensor的器件层实现，一般包括上下电、初始化，各分辨率切换，yuv sensor包括绝大部分的v4l2定义的ioctrl命令的实现；而raw sensor的话大部分ioctrl命令在vin层调用isp库实现，少数如曝光/增益调节会透过vin层到实际器件层；
• modules/actuator文件夹内是各种vcm的驱动；
• modules/flash文件夹内是闪光灯控制接口实现；
• vin-csi和vin-mipi为对csi接口和mipi接口的控制文件；
• vin-isp文件夹为isp的库操作文件；
• vin-video文件夹内主要是video设备操作文件。

模块版本	驱动文件
Linux-5.4	bsp/drivers/vin/

vin/
├── Kconfig
├── Makefile
├── modules
│   ├── Sensor  //sensor驱动文件目录
├── utility
├── vin.c       //vin.c是驱动的主要功能实现，包括注册/注销、参数读取、与 v4l2 上层接口、与各 device 的下层接口、中断处理、buffer 申请切换等；
├── vin-cci
├── vin-csi     //csi接口驱动文件
├── vin-isp
├── vin-mipi    //mipi接口驱动文件
├── vin-stat
├── vin-tdm     //TDM模块驱动文件
├── vin-video   //video设备驱动文件
└── vin-vipp    //VIPP模块驱动文件

Sensor 驱动目录

模块版本	驱动文件
Linux-5.4	bsp/drivers/vin/modules/sensor/

V系列平台 Sensor 驱动的目录概览：

sensor/
├── ar0238.c
├── ar0238_hispi.c
├── gc030a_mipi.c
├── gc0310_mipi.c
├── gc0339_mipi.c
├── gc0403_mipi.c
├── gc0406_mipi.c
....

Sensor 驱动数据结构

以 gc2053_mipi.c、gc1084_mipi.c 驱动文件为例，下面给出 Sensor 驱动关键数据结构的说明

bsp/drivers/vin/modules/sensor/gc1084_mipi.c

Sensor 寄存器配置定义

struct regval_list 结构体用于填写 Sensor 初始化配置列表下需要写入的地址和值，配置由 Sensor 厂提供，struct regval_list 结构体定义如下，每一组分辨率和帧率下对应一个 regval_list 数组，regval_list 结构体变量的命名规则一般是 sensor_xxx(分辨率帧率)_regs。

struct regval_list {
	addr_type addr;
	data_type data;
};

/* 此结构体用于填写 Sensor 寄存器列表，由 Sensor原厂提供 */
static struct regval_list sensor_1080p12_regs[] = {
    /*  1928*1088@12fps */
	/****system****/
	{0xfe, 0x80},
	{0xfe, 0x80},
	{0xfe, 0x80},
	{0xfe, 0x00},
	{0xf2, 0x00},
	{0xf3, 0x00},
...
	{0x02, 0x56},
	{0x03, 0x8e},
	{0x12, 0x80},
	{0x13, 0x07},
	{0x15, 0x12},
	{0xfe, 0x00},
	{0x17, 0x83},
};

Sensor 寄存器配置注册

/* Sensor 驱动由不同的分辨率/帧率的寄存器配置，它们填写在  sensor_win_sizes 结构体数组中 */
static struct sensor_win_size sensor_win_sizes[] = {
	{
		.width		= 1920,
		.height 	= 1088,
		.hoffset	= 4,//0,
		.voffset	= 4,//0,
		.hts		= 2200,
		.vts		= 2700,
		.pclk		= 74250000,
		.mipi_bps	= 297 * 1000 * 1000,
		.fps_fixed	= 12,//12.5
		.bin_factor = 1,
		.intg_min	= 1 << 4,
		.intg_max	= (2700 - 16) << 4,
		.gain_min	= 1 << 4,
		.gain_max	= 110 << 4,
		.regs		= sensor_1080p12_regs,
		.regs_size	= ARRAY_SIZE(sensor_1080p12_regs),
		.set_size	= NULL,
	},
...
};

成员变量	含义说明
width	图像输出宽度，定义 parser 接收进来的宽度
height	图像输出高度，定义 parser 接收进来的高度
hoffset	定义输入 ISP 的宽度偏移量，用于裁剪不需要的像素列
voffset	定义输入 ISP 的宽度偏移量，用于裁剪不需要的像素行
hts	行长(以pclk为单位)
vts	帧长(以hts为单位)
pclk	像素时钟：pclk = hts × vts × fps
mipi_bps	MIPI 速率：mipi bps = hts * vts * fps * raw bit（数据位宽） / lane num（mipi lane 数）
fps_fixed	当前Sensor 寄存器配置对应的帧率
bin_factor	ISP binning配置，默认配置为1
intg_min	ISP可以设置的最小曝光时间（单位：曝光行），平台以16为一行，默认配置16
intg_max	最大曝光时间（默认为当前帧率的VTS，或者 VTS - offset（部分Sensor无法跑满理论VTS时需扣除一定offset，与FAE确认即可）
gain_min	ISP可以设置的Sensor最小增益，平台以16为一倍，默认配置16
gain_max	ISP可以设置的Sensor最大增益
regs	当前帧率/分辨率对应的 Sensor 寄存器数组
regs_size	前帧率/分辨率对应的 Sensor 寄存器数组的长度
set_size	默认为NULL

上述成员变量中，.hts 和 .vts 值的设置必须与当前所使用的初始化寄存器配置互相对应，一般在 Sensor 的 datasheet 中可以找到，如下，Sensor 原厂提供的配置里面也会进行标注，如果没有找到可以询问一下 Sensor 原厂。

下图是格科微 gc2053 datasheet 中找到配置 vts 寄存器值，对应格科微 gc2053 MIPI 接口 2lane 1080p 12帧 的寄存器配置中 {0x41, 0x0a},{0x42, 0x8c}，所以对应的 vts 值为 0xa8c=2700，hts 值在 gc2053 datasheet 中没有找到，可以通过 pclk = hts × vts × fps 得出当前的 hts 值填写进去，或者询问 Sensor 原厂。

.intg_max 是最大曝光时间，示例中 gc2053 的最大曝光限制为 vts-16，因为主控端曝光是以 16 为一行，所以将 gc2053 最大曝光限制值左移 4 位填入 .intg_max。每个 Sensor 的最大曝光限制都是不一样的，这个可以询问一下 Sensor 原厂或者翻阅 Sensor datasheet 进行查找。

.gain_max 是最大增益，每个 Sensor 的最大增益都是不一样的，这个可以询问一下 Sensor 原厂或者翻阅 Sensor datasheet 进行查找，本例中 Sensor 的最大增益为 110 倍，而主控端 ISP 是以 16 为一倍，所以该值需要左移 4 位后填入。

如果 Sensor 输出图像格式是 YUV 的话，则 .bin_factor/.intg_min/.intg_max/.gain_min/.gain_max 这几个成员变量无须填写。

Sensor 图像数据格式注册

/*
 * Here we'll try to encapsulate the changes for just the output
 * video format.
 *
 */

static struct regval_list sensor_fmt_raw[] = {
// 一般为空
};
/*
 * Store information about the video data format.
 */
static struct sensor_format_struct sensor_formats[] = {
/* 定义 Sensor 输出的图像数据格式，根据Sensor输出格式填写，下述为 RAW 数据格式示例 */
	{
		.desc      = "Raw RGB Bayer",
		.mbus_code = MEDIA_BUS_FMT_SRGGB10_1X10,
		.regs      = sensor_fmt_raw,
		.regs_size = ARRAY_SIZE(sensor_fmt_raw),
		.bpp       = 1
	},
};
#define N_FMTS ARRAY_SIZE(sensor_formats)

// 如果Sensor 输出图像格式是 YUV，则需要根据 Sensor 图像数据输出顺序选择 YUYV/VYUY/UYVY/YVYU  其中一种，如下：
static struct sensor_format_struct sensor_formats[] = {
	{
		.desc = "YUYV 4:2:2",
		.mbus_code = MEDIA_BUS_FMT_YUYV8_2X8,
		.regs = sensor_fmt_raw,
		.regs_size = ARRAY_SIZE(sensor_fmt_raw),
		.bpp = 2,
	},
};
#define N_FMTS ARRAY_SIZE(sensor_formats)

成员变量	含义说明
desc	描述 Sensor 输出的图像格式
mbus_code	图像数据RGB分量排列顺序（常见 Bayer 格式：RGGB、BGGR、GRBG、GBRG）
regs	默认填写sensor_fmt_raw
regs_size	默认填写sensor_fmt_raw的大小
bpp	默认为1

Sensor I2C 注册

Sensor I2C 设备地址用于告知主控端丛机所对应的设备地址，以便主控端在通过 I2C 通讯时，能够根据丛机（sensor）的设备地址对其进行读写寄存器操作，Sensor I2C 设备地址一般在 Sensor 的 datasheet 中可以找到，在 I2C 读写示例中有标明，如图所示，格科微 gc2053 datasheet 中描述了 Sensor I2C 设备地址。

需要注意的是，有些 Sensor 支持通过修改外围电路设计从而更改设备 TWI 地址，在配置 TWI 设备地址时需要查看原理图或者询问硬件设计人员，如下是 gc2053 两组 TWI 地址：

驱动文件里面的 I2C_ADDR 宏定义一般用于填写具体的I2C地址

#define I2C_ADDR 0x6e  /* sensor的TWI地址,I2C_ADDR要和board.dts中的sensor0_twi_addr一致*/

Sensor I2C 数据位宽和地址位宽是在 cci_driver 结构体中定义的，数据位宽和地址位宽必须按照手册说明进行配置，否则 I2C 通讯时没有将 Sensor 寄存器值成功写入 Sensor 中，导致 Sensor 不出图。如下是 gc2053 datasheet I2C 通讯时序图。

/* 定义两组 Sensor CCi driver，CCi全称是camera control interface，由i2c和gpio组成 */
static struct cci_driver cci_drv[] = {
	{
		.name = SENSOR_NAME,
		.addr_width = CCI_BITS_8,
		.data_width = CCI_BITS_8,
	}, {
		.name = SENSOR_NAME_2,
		.addr_width = CCI_BITS_8,
		.data_width = CCI_BITS_8,
	}
};

/* 用于下面Sensor_driver结构体来匹配设备树 */
static const struct i2c_device_id sensor_id[]

/* Sensor driver的定义，其中会通过id_table来匹配设备树 */
static struct i2c_driver sensor_driver[]

Sensor 电气接口注册

Sensor 数据传输接口以及 Lane 数定义在 sensor_g_mbus_config 函数中进行填写。

// 以 GC2053（MIPI 接口）2lane为例：
static int sensor_g_mbus_config(struct v4l2_subdev *sd,	struct v4l2_mbus_config *cfg)
{
	cfg->type  = V4L2_MBUS_CSI2;
	cfg->flags = 0 | V4L2_MBUS_CSI2_2_LANE | V4L2_MBUS_CSI2_CHANNEL_0;
	return 0;
}

// 以 GC2053（MIPI 接口）1lane为例：
static int sensor_g_mbus_config(struct v4l2_subdev *sd,	struct v4l2_mbus_config *cfg)
{
	cfg->type  = V4L2_MBUS_CSI2;
	cfg->flags = 0 | V4L2_MBUS_CSI2_1_LANE | V4L2_MBUS_CSI2_CHANNEL_0;
	return 0;
}

Sensor 驱动接口概览

接口定义	接口说明
sensor_g_fps	获取 Sensor 实时帧率
sensor_s_fps	动态设置 Sensor 帧率
sensor_g_exp	获取 Sensor 曝光时间（单位：曝光行）
sensor_s_exp	设置 Sensor 曝光时间（单位：曝光行）
sensor_g_gain	获取 Sensor 当前增益
sensor_s_gain	设置 Sensor 增益
sensor_s_exp_gain	设置 Sensor 曝光时间和增益
sensor_s_vflip	动态设置 Sensor 垂直翻转
sensor_s_hflip	动态设置 Sensor 水平翻转
sensor_g_flip	获取 Sensor 当前翻转状态
sensor_get_temp	获取 Sensor 当前温度
sensor_power	Sensor 上下电函数
sensor_reset	设置 Sensor 复位
sensor_detect	Sensor 探测函数（测试IIC通信）
sensor_init	Sensor 驱动初始化入口
sensor_ioctl	Sensor 功能函数系统调用入口
sensor_g_mbus_config	Sensor 工作接口类型定义
sensor_g_ctrl	Sensor v4l2_ctrl 功能函数
sensor_s_ctrl	Sensor v4l2_ctrl 功能函数
sensor_reg_init	Sensor 寄存器初始化函数
sensor_s_stream	Sensor 开流函数
sensor_init_controls	Sensor v4l2_ctrl 系统调用初始化函数
sensor_probe	Sensor 驱动资源初始化函数
sensor_remove	Sensor 驱动卸载函数
init_sensor	Sensor 驱动注册函数
exit_sensor	Sensor 驱动注销函数

Sensor 驱动接口调用流程

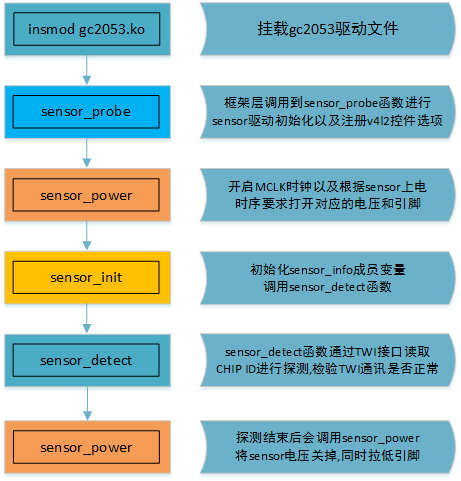

如下是 Sensor 驱动挂载驱动接口的调用流程：

​ 如下是运行 sample_virvi 驱动接口的调用流程：
