百问网 AvaotaF1 核心板

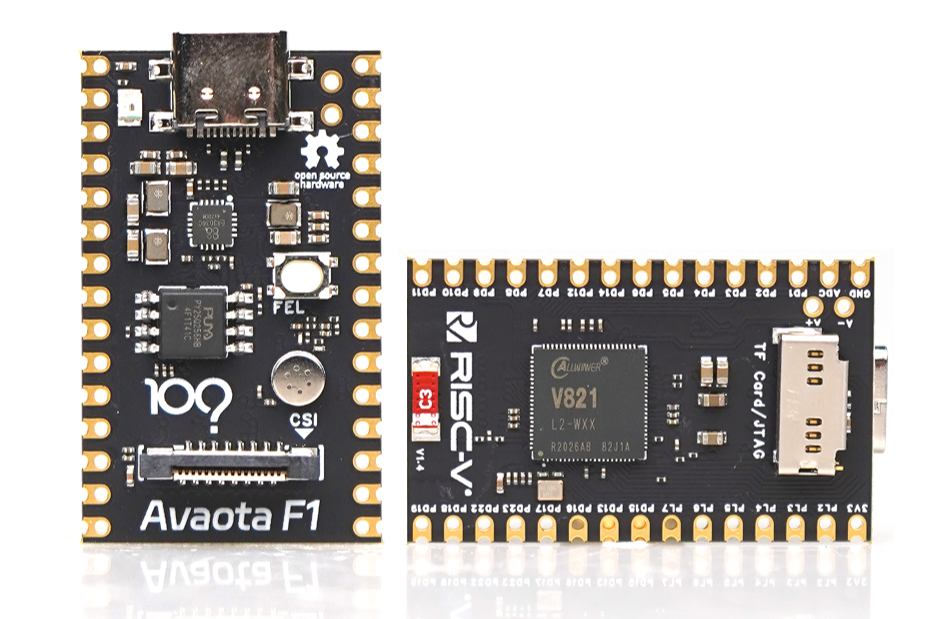

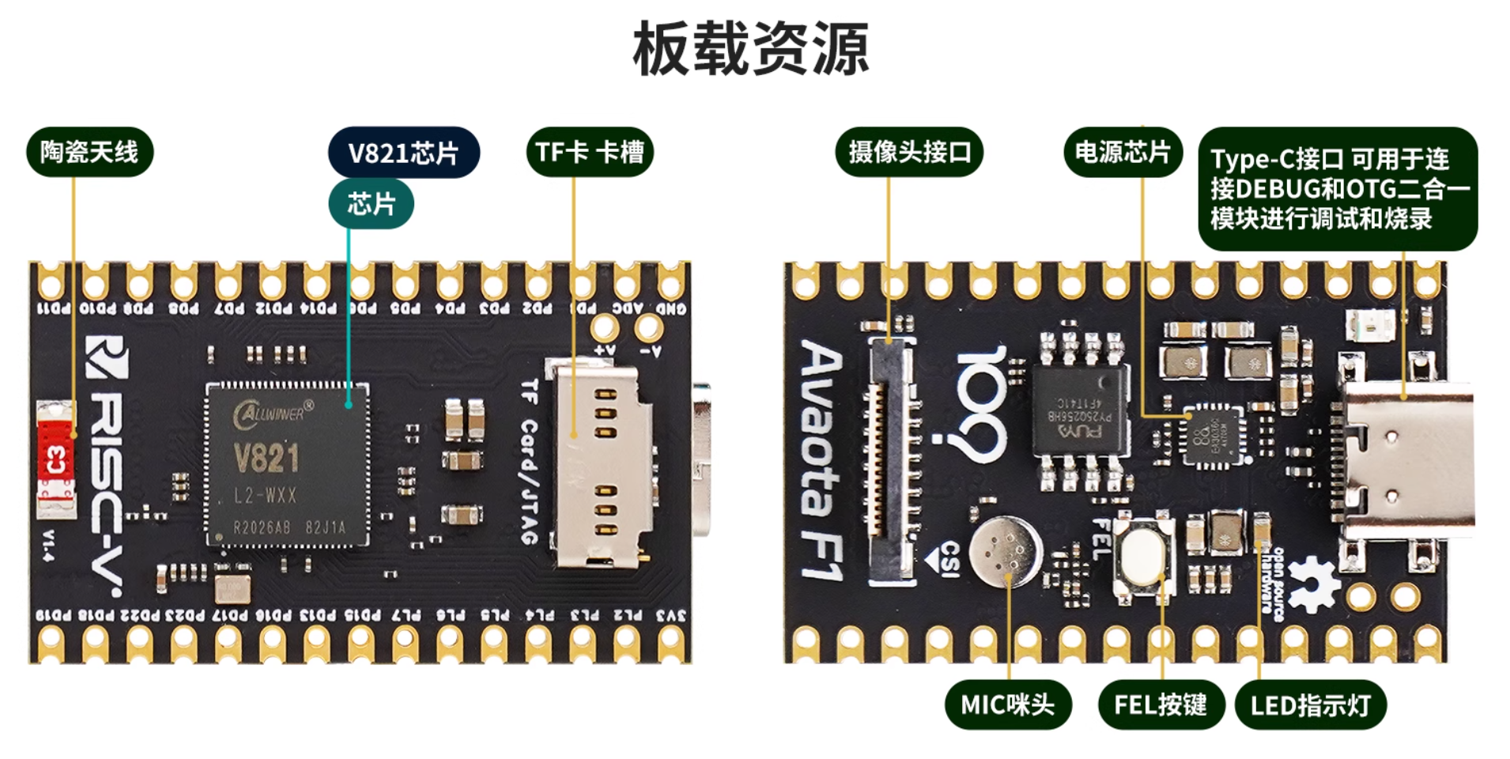

百问网的 AvaotaF1 V821 开发套件 采用 Pico 尺寸设计，紧凑且功能强大，支持标准 2.54 排针接口，方便与面包板连接，进行 DIY 实验。其超薄双面设计令其尺寸仅与 1 元硬币相当，集成了 V821 所有核心功能，极大地提升了开发灵活性与可扩展性。

这款开发套件具备多种强大特性：

• 板载 MIPI CSI 摄像头接口，支持高清图像采集。
• MIC 拾音功能，便于音频采集。
• SPI NOR FLASH（32MB），提供充足的存储空间。
• WiFi 陶瓷天线，支持无线连接，拓展网络功能。
• TF 卡卡座，方便数据存储和扩展。
• 烧录按键，简化固件烧录操作。
• 丰富的 GPIO 资源，可灵活配置和控制外部硬件设备。
• 硬件没有使用PMC功能

该开发套件支持最新的 Tina Linux 5.0 系统，可直接在 V821 AvaotaF1 上进行开发。除此之外，还支持多种配件：

• MIPI 摄像头 GC2083，提供高质量图像采集。
• SPI 屏幕：包括 3.5 寸 320x480 分辨率显示屏和 1.54 寸 240x240 分辨率显示屏，适应多样的显示需求。

AvaotaF1 V821 开发套件集成了丰富的功能，操作简便且便于拓展，是进行嵌入式开发与实验的理想选择。

核心板参数

项目	参数
主控	全志V821L2-WXX
PMU	集成电源芯片EA3036
DDR	Internal 64MB DDR2
Memory	Nor Flash 32MB（PY25Q256）
无线网络	SIP 2.4GHz WIFI
摄像头	单目 1920x1080@30fps
屏幕	3.5寸（320*480）SPI 屏
麦克风	模拟麦克风*1
按键	FEL烧录
灯	LED * 1
Debug	支持uart串口调试，支持ADB USB调试
USB	Type-C USB * 1, 同时支持供电和数据传输以及串口输出
GPIO	引出双盘排针30Pin 支持多达28个GPIO信号
板身尺寸	长35mm*宽22mm
板层	6层板

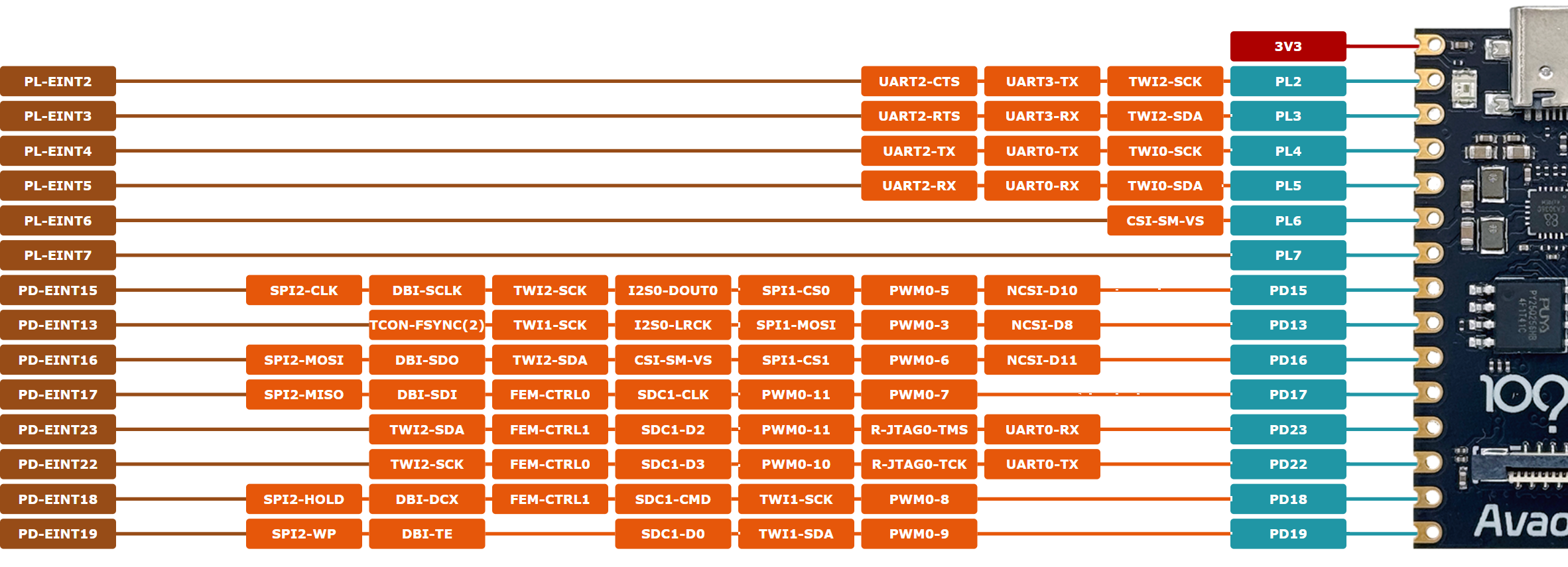

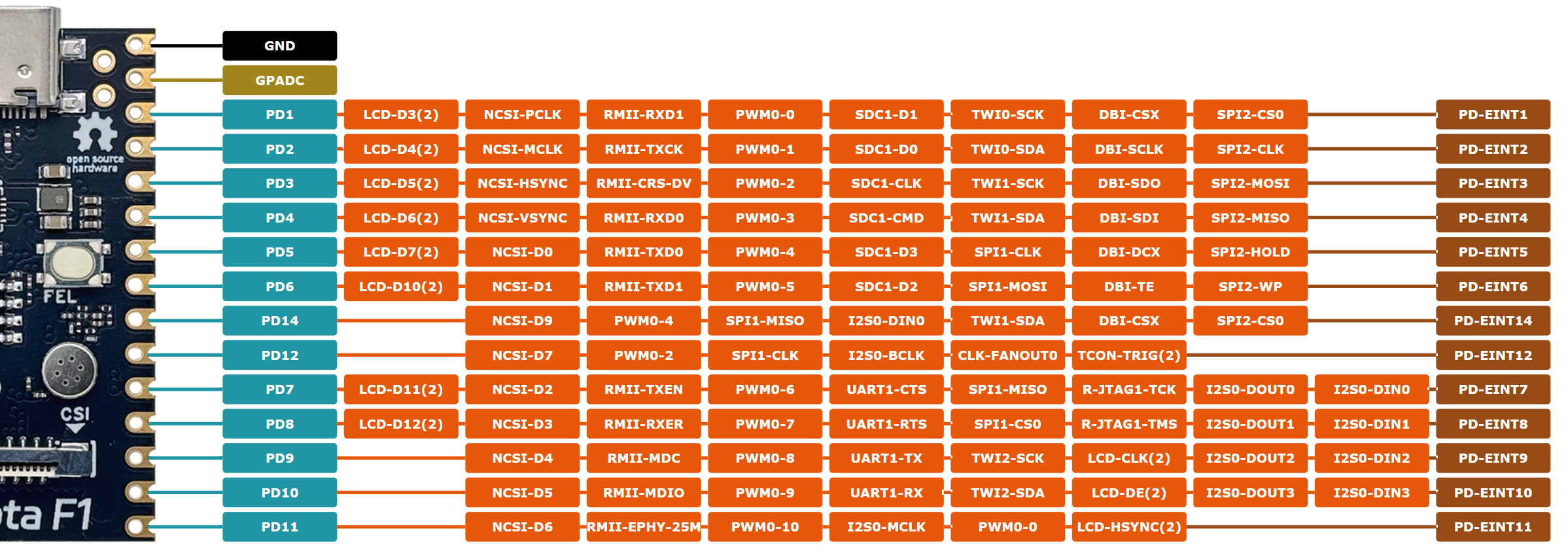

核心板接口功能示意

核心板接口功能

Signal Name	Description	Type
FEL	Boot Process Select Jump to the Try Media Boot process when FEL is high level, or else enter into the mandatory upgrade process.	I
Clock Fanout
CLK-FANOUT0	Internal Clock Fanout Optional Frequency: 32 kHz, 12 MHz, 16 MHz, 24 MHz, 25 MHz, 27 MHz	O
RF
FEM-CTRL0	Front End Module Control, TX-EN	I/O
FEM-CTRL1	Front End Module Control, RX-EN	I/O
SD Card/SDIO/eMMC
SDC1-CMD	SDIO Command Output/Response Input	I/O, OD
SDC1-CLK	SDIO Clock Output	O
SDC1-D0	SDIO Data Input/ Output 0	I/O
SDC1-D1	SDIO Data Input/ Output 1	I/O
SDC1-D2	SDIO Data Input/ Output 2	I/O
SDC1-D3	SDIO Data Input/ Output 3	I/O
I2S/PCM
I2S0-MCLK	I2S0 Master Clock	O
I2S0-LRCK	I2S0/PCM0 Sample Rate Clock/Sync	I/O
I2S0-BCLK	I2S0/PCM0 Bit Rate Clock	I/O
I2S0-DIN0	I2S0/PCM0 Serial Data Input 0	I
I2S0-DIN1	I2S0/PCM0 Serial Data Input 1	I
I2S0-DIN2	I2S0/PCM0 Serial Data Input 2	I
I2S0-DIN3	I2S0/PCM0 Serial Data Input 3	I
I2S0-DOUT0	I2S0/PCM0 Serial Data Output 0	O
I2S0-DOUT1	I2S0/PCM0 Serial Data Output 1	O
I2S0-DOUT2	I2S0/PCM0 Serial Data Output 2	O
I2S0-DOUT3	I2S0/PCM0 Serial Data Output 3	O
GPADC
GPADC0-0	General Purpose ADC0 Input 0	AI
GPADC0-2	General Purpose ADC0 Input 2	AI
GPADC0-3	General Purpose ADC0 Input 3	AI
MIPI CSI
CSI-SM-HS	CSI Horizontal SYNC	O
CSI-SM-VS	CSI Vertical SYNC/Frame SYNC	O
Parallel CSI
NCSI-PCLK	Parallel CSI Pixel Clock Input	I
NCSI-MCLK	Parallel CSI Master Clock Output	O
NCSI-HSYNC	Parallel CSI Horizontal Synchronous Input	I
NCSI-VSYNC	Parallel CSI Vertical Synchronous Input	I
NCSI-D0	Parallel CSI Pixel Data 0	I
NCSI-D1	Parallel CSI Pixel Data 1	I
NCSI-D2	Parallel CSI Pixel Data 2	I
NCSI-D3	Parallel CSI Pixel Data 3	I
NCSI-D4	Parallel CSI Pixel Data 4	I
NCSI-D5	Parallel CSI Pixel Data 5	I
NCSI-D6	Parallel CSI Pixel Data 6	I
NCSI-D7	Parallel CSI Pixel Data 7	I
NCSI-D8	Parallel CSI Pixel Data 8	I
NCSI-D9	Parallel CSI Pixel Data 9	I
NCSI-D10	Parallel CSI Pixel Data 10	I
NCSI-D11	Parallel CSI Pixel Data 11	I
LCD
LCD-CLK	LCD Clock	O
LCD-VSYNC	LCD Vertical Synchronization	O
LCD-HSYNC	LCD Horizontal Synchronization	O
LCD-DE	LCD Data Enable	O
TCON-FSYNC	Frame Synchronization Signal for TCON and Sensor	O
TCON-TRIG	Screen Trigger Signal	I
LCD-D3	LCD Data Input/Output 3	I/O
LCD-D4	LCD Data Input/Output 4	I/O
LCD-D5	LCD Data Input/Output 5	I/O
LCD-D6	LCD Data Input/Output 6	I/O
LCD-D7	LCD Data Input/Output 7	I/O
LCD-D10	LCD Data Input/Output 10	I/O
LCD-D11	LCD Data Input/Output 11	I/O
LCD-D12	LCD Data Input/Output 12	I/O
Ethernet MAC
RMII-TXCK	RMII Transmit Clock	I
RMII-RXER	RMII Receive Error	I
RMII-CRS-DV	RMII Carrier Sense Receive Data Valid	I
RMII-TXEN	RMII Transmit Enable	O
RMII-EPHY-25M	EMAC PHY 25 MHz Clock Output	O
RMII-MDC	RMII Management Data Clock	O
RMII-MDIO	RMII Management Data Input/ Output	I/O
RMII-RXD0	RMII Receive Data 0	I
RMII-RXD1	RMII Receive Data 1	I
RMII-TXD0	RMII Transmit Data 0	O
RMII-TXD1	RMII Transmit Data 1	O
SPI&SPI DBI
SPI1-CS0	SPI1 Chip Select 0 (Active Low)	I/O
SPI1-CS1	SPI1 Chip Select 1 (Active Low)	I/O
SPI1-CLK	SPI1 Clock	I/O
SPI1-MOSI	SPI1 Master Data Out, Slave Data In	I/O
SPI1-MISO	SPI1 Master Data In, Slave Data Out	I/O
SPI1-WP	SPI1 Write Protection (Active Low)/ Serial Data Input and Output for Quad Input or Quad Output	I/O
SPI1-HOLD	SPI1 Hold Signal/ Serial Data Input and Output for Quad Input or Quad Output	I/O
SPI2-CS0	SPI2 Chip Select 0 (Active Low)	I/O
SPI2-CLK	SPI2 Clock	I/O
SPI2-MOSI	SPI2 Master Data Out, Slave Data In	I/O
SPI2-MISO	SPI2 Master Data In, Slave Data Out	I/O
SPI2-WP	SPI2 Write Protection (Active Low)/ Serial Data Input and Output for Quad Input or Quad Output	I/O
SPI2-HOLD	SPI2 Hold Signal/ Serial Data Input and Output for Quad Input or Quad Output	I/O
DBI-CSX	Chip Select Signal (Active Low)	I/O
DBI-SCLK	Serial Clock Signal	I/O
DBI-SDO	Data Output Signal	I/O
DBI-SDI	Data Input Signal The data is sampled on the rising edge and the falling edge.	I/O
DBI-TE	Tearing Effect Input It is used to capture the external TE signal edge. The rising and falling edge is configurable.	I/O
DBI-DCX	DCX pin is the select output signal of data and command. DCX = 0: register command; DCX = 1: data or parameter.	I/O
DBI-WRX	When DBI operates in dual data lane format, the RGB666 format 2 can use WRX to transfer data	I/O
UART
UART0-RX	UART0 Data Receiver	I
UART0-TX	UART0 Data Transmitter	O
UART1-CTS	UART1 Clear to Send	I
UART1-RTS	UART1 Request to Send	O
UART1-RX	UART1 Data Receiver	I
UART1-TX	UART1 Data Transmitter	O
UART2-CTS	UART2 Clear to Send	I
UART2-RTS	UART2 Request to Send	O
UART2-RX	UART2 Data Receiver	I
UART2-TX	UART2 Data Transmitter	O
UART3-RX	UART3 Data Receiver	I
UART3-TX	UART3 Data Transmitter	O
PWM
PWM0-0	PWM0 Wave Output /Capture Wave Input 0	I/O
PWM0-1	PWM0 Wave Output /Capture Wave Input 1	I/O
PWM0-2	PWM0 Wave Output /Capture Wave Input 2	I/O
PWM0-3	PWM0 Wave Output /Capture Wave Input 3	I/O
PWM0-4	PWM0 Wave Output /Capture Wave Input 4	I/O
PWM0-5	PWM0 Wave Output /Capture Wave Input 5	I/O
PWM0-6	PWM0 Wave Output /Capture Wave Input 6	I/O
PWM0-7	PWM0 Wave Output /Capture Wave Input 7	I/O
PWM0-8	PWM0 Wave Output /Capture Wave Input 8	I/O
PWM0-9	PWM0 Wave Output /Capture Wave Input 9	I/O
PWM0-10	PWM0 Wave Output /Capture Wave Input 10	I/O
PWM0-11	PWM0 Wave Output /Capture Wave Input 11	I/O
TWI
TWI0-SCK	TWI0 Serial Clock Signal	I/O
TWI0-SDA	TWI0 Serial Data Signal	I/O
TWI1-SCK	TWI1 Serial Clock Signal	I/O
TWI1-SDA	TWI1 Serial Data Signal	I/O
TWI2-SCK	TWI2 Serial Clock Signal	I/O
TWI2-SDA	TWI2 Serial Data Signal	I/O
JTAG
R-JTAG0-TMS	CPU0 JTAG Mode Select	I/O
R-JTAG0-TCK	CPU0 JTAG Clock Signal	I
R-JTAG1-TMS	CPU1 JTAG Mode Select	I/O
R-JTAG1-TCK	CPU1 JTAG Clock Signal	I
Interrupt
PD-EINT1	Port D Interrupt	I
PD-EINT2	Port D Interrupt	I
PD-EINT3	Port D Interrupt	I
PD-EINT4	Port D Interrupt	I
PD-EINT5	Port D Interrupt	I
PD-EINT6	Port D Interrupt	I
PD-EINT7	Port D Interrupt	I
PD-EINT8	Port D Interrupt	I
PD-EINT9	Port D Interrupt	I
PD-EINT10	Port D Interrupt	I
PD-EINT11	Port D Interrupt	I
PD-EINT12	Port D Interrupt	I
PD-EINT13	Port D Interrupt	I
PD-EINT14	Port D Interrupt	I
PD-EINT15	Port D Interrupt	I
PD-EINT16	Port D Interrupt	I
PD-EINT17	Port D Interrupt	I
PD-EINT18	Port D Interrupt	I
PD-EINT19	Port D Interrupt	I
PD-EINT22	Port D Interrupt	I
PD-EINT23	Port D Interrupt	I
PL-EINT2	Port L Interrupt	I
PL-EINT3	Port L Interrupt	I
PL-EINT4	Port L Interrupt	I
PL-EINT5	Port L Interrupt	I
PL-EINT6	Port L Interrupt	I
PL-EINT7	Port L Interrupt	I

核心板使用入门

串口调试

核心板支持接出两路调试串口，分别为 RISC-V CPU Linux 核心串口 UART0，RISC-V MCU RTOS 核心串口 UART3，波特率均为 115200

危险

SDK 1.2 默认波特率修改为 1500000，请使用波特率 1500000

核心板调试串口有两种接入方式：

• 使用 USB 拆分器接入串口：仅接出常用的 CPU 核心串口 UART0
• 使用 GPIO 接入串口：支持接出 CPU 核心串口 UART0 和 MCU 核心串口 UART3

使用 USB 拆分器接入串口

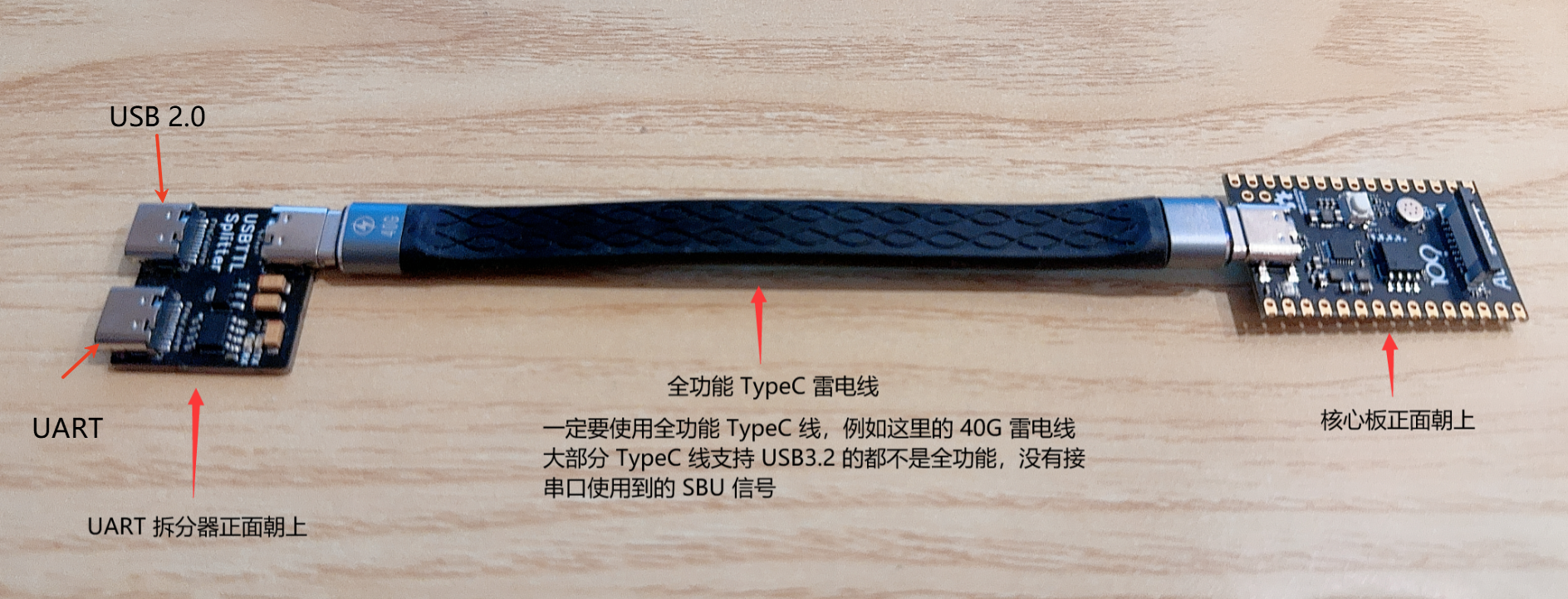

核心板设计之时复用了 TypeC 中的 SBU 信号线用于传输串口信号，这个串口是 UART0，与 PL4，PL5 并联。接入方法如下：

使用 GPIO 接入串口

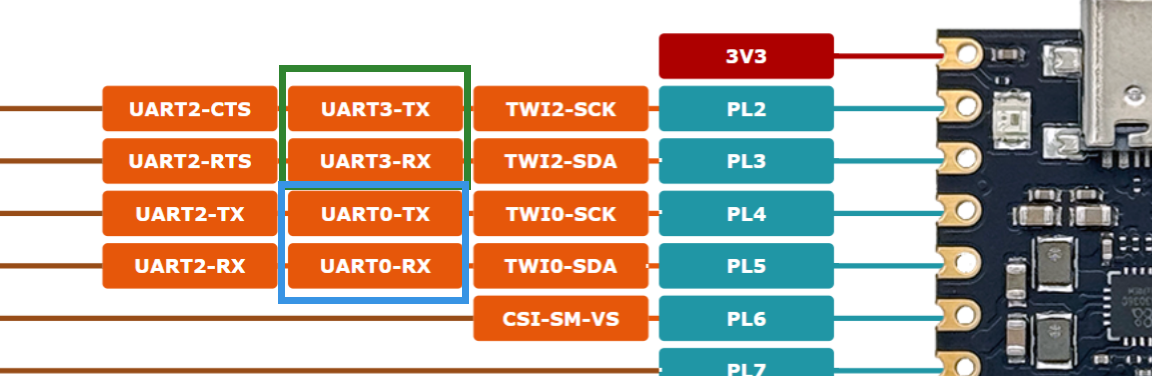

核心板串口位于 PL 口，如下图所示，需要焊接或者排针接出。其中绿色的是 RISC-V MCU 核心串口，蓝色的是 RISC-V CPU 串口。

串口线打开电脑的设备管理器，确认串口号，例如这里是 COM5

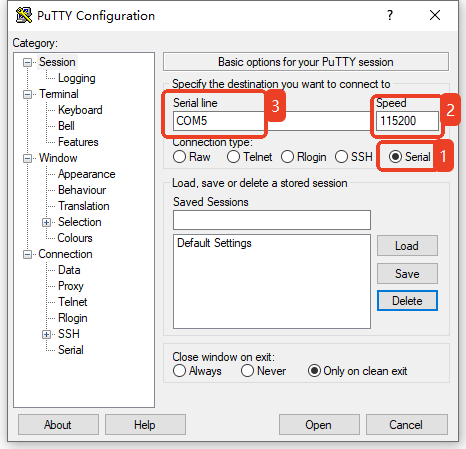

硬件连接完成后，使用串口终端访问，波特率 115200 。例如这里使用的 PuTTY

危险

SDK 1.2 默认波特率修改为 1500000，请使用波特率 1500000

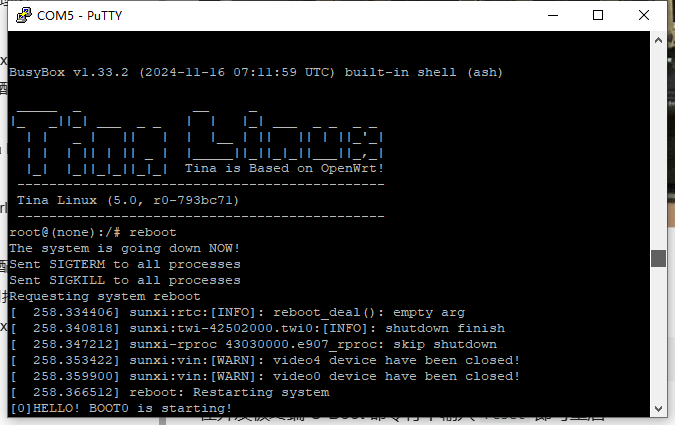

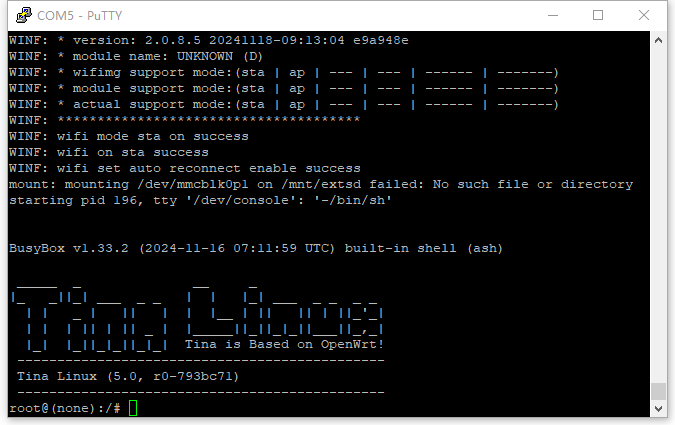

如果是刷入固件的核心板，上电后即可看到启动日志与控制台

ADB 调试

备注

如果烧录的是 UVC 固件，UVC 会自动切换 USB 枚举为 UVC 设备，此时无法使用 ADB 调试。

在电脑上安装 ADB，打开 CMD 使用 adb shell 进入终端。

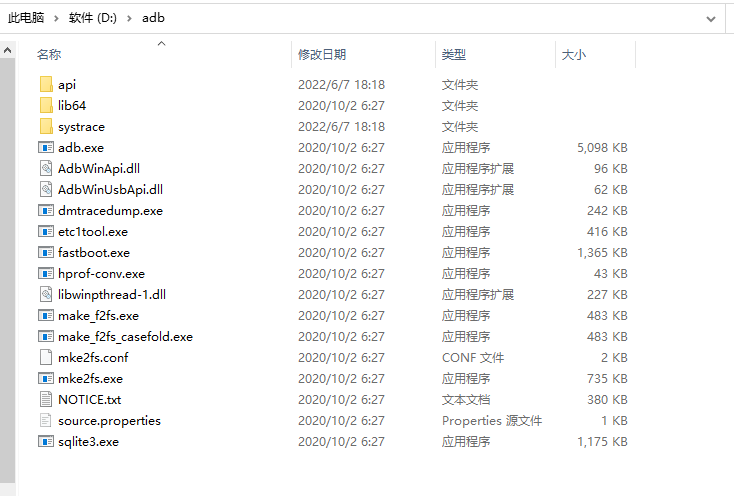

（1） 在 全志开发者社区-资料下载 专区 下载 ADB 工具 ADB(tab自动补全版) （2）下载后解压放到本地磁盘下（例如D盘的adb文件夹里）

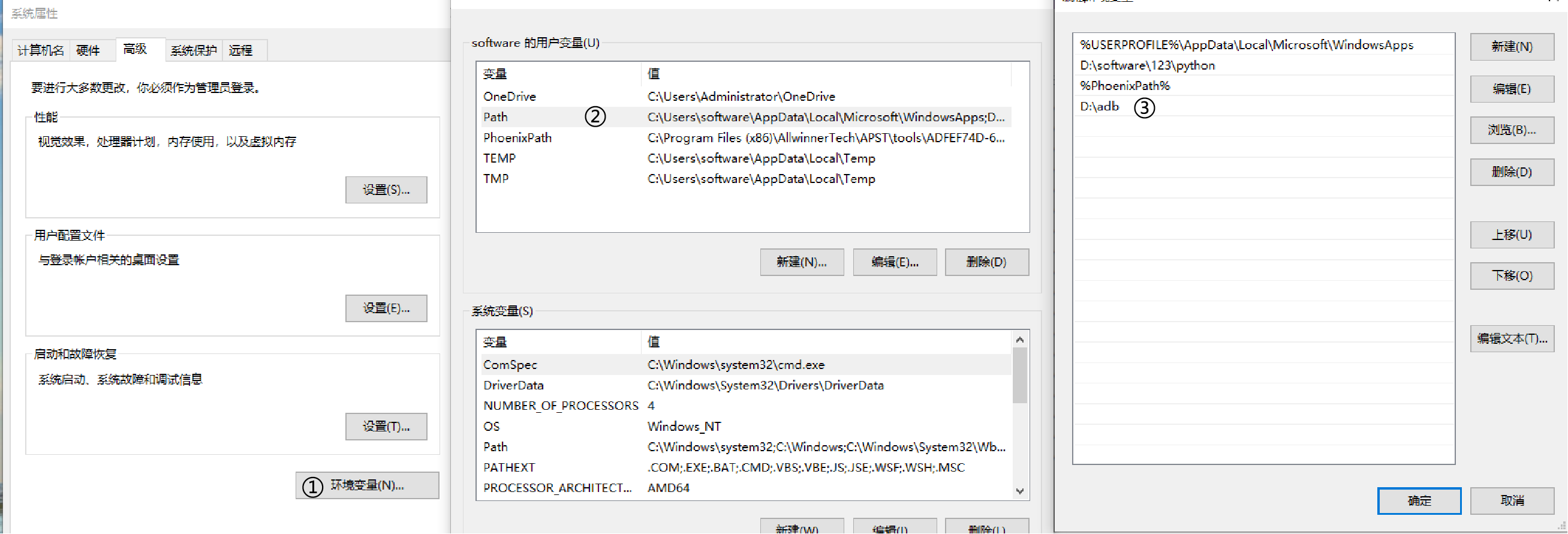

（3） 右键 ”此电脑“，属性，找到高级系统设置，点击环境变量，xxx用户的环境变量，Path，新增一个环境变量。

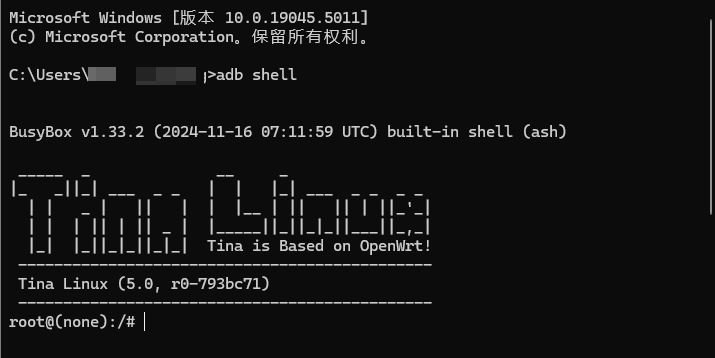

（4） 打开命令提示符，输入 adb shell

ADB 也可以作为文件传输使用，例如：

• 将 sample.mp4 上传到核心板 /mnt/UDISK 目录内

C:\System> adb push sample.mp4 /mnt/UDISK

• 将 /mnt/UDISK/sample.mp4 下拉到当前目录内

C:\System> adb pull /mnt/UDISK/sample.mp4

重启

在核心板终端 Linux 命令行中输入 reboot 即可重启

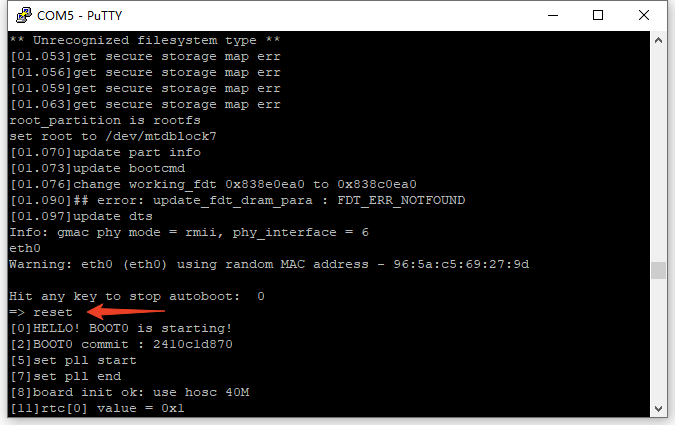

在核心板终端 U-Boot 命令行中输入 reset 即可重启

进入烧录模式

有多种方式可以让核心板进入烧录模式。

按键进入烧录模式

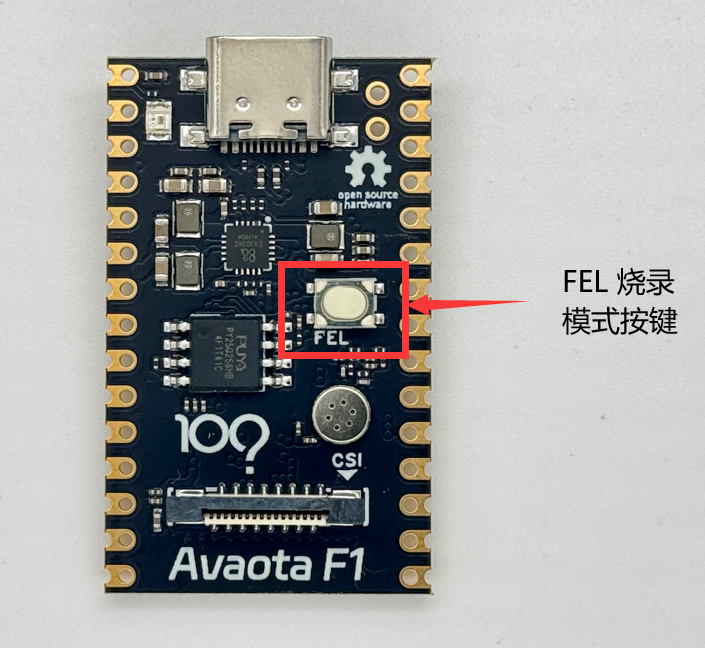

在核心板找到按键 FEL，断开USB，电源，

（1）按住 FEL 按键

（2）插入 USB 线

（3）等待电脑连接成功，松开 FEL 按键即可进入烧录模式

命令行进入烧录模式

在 Linux 命令行中输入 reboot efex 即可重启进入烧录模式

reboot efex

在 U-Boot 命令行中输入 efex 即可重启进入烧录模式

=> efex

破坏启动介质进入烧录模式（SPI NOR）

在 Linux 命令行中输入 echo 000000 > /dev/mtd0，破坏启动引导介质，重启后即可进入烧录模式

WI-FI

Wi-Fi 连接网络

这里首先介绍如何使用 wifi 扫描网络：

（1）设置 Wi-Fi 为 STATION 模式

wifi -o sta

（2）扫描当前网络环境的 Wi-Fi 站点

wifi -s

（3）连接Wi-Fi（SSID：awol，密码 1234567890）

wifi -c awol 1234567890

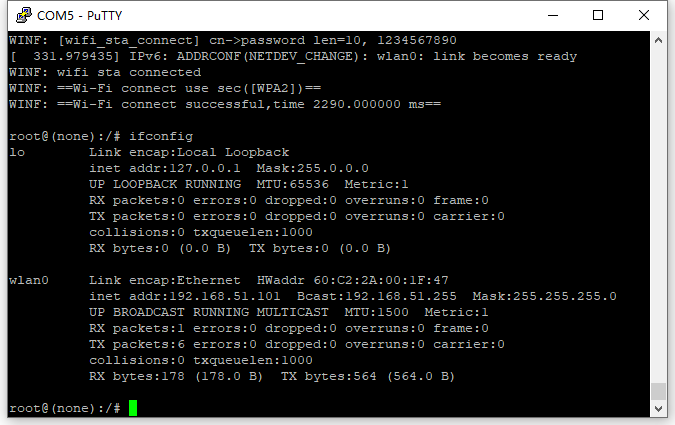

（4）连接网络后输入 ifconfig 即可查看当前 ip 地址

可以使用 ping 命令测试 网络连接

ping www.baidu.com

它会输出以下内容

PING 202.108.22.5 (202.108.22.5): 56 data bytes
64 bytes from 202.108.22.5: seq=0 ttl=49 time=48.734 ms
64 bytes from 202.108.22.5: seq=1 ttl=49 time=48.624 ms
64 bytes from 202.108.22.5: seq=2 ttl=49 time=58.370 ms
64 bytes from 202.108.22.5: seq=3 ttl=49 time=69.119 ms
64 bytes from 202.108.22.5: seq=4 ttl=49 time=49.635 ms

（5）断开Wi-Fi

wifi -d

Wi-Fi 建立 AP

（1）创建热点 （SSID：v821，密码 12345678）

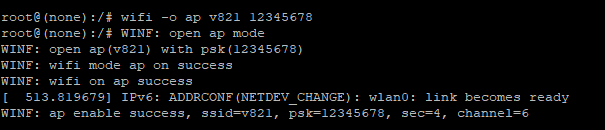

wifi -o ap v821 12345678

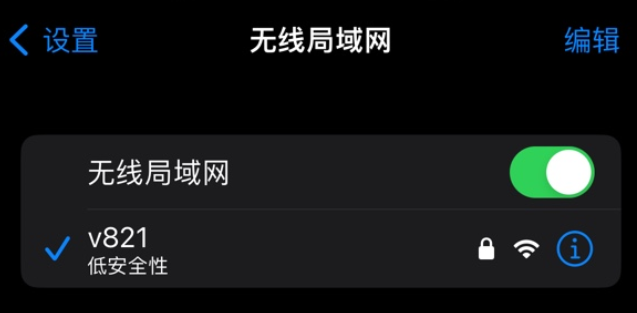

（2）然后就可以扫描到 Wi-Fi 了，输入密码 12345678 进行连接

音频 MIC

查看音频设备

使用命令 amixer 可以列出全部音频设备

amixer
Simple mixer control 'ADC',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 255
  Mono: 160 [63%] [0.75dB]
Simple mixer control 'ADC DRC0 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADC DRC1 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADC HPF0 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADC HPF1 Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'ADDA Loop Mode',0
  Capabilities: enum
  Items: 'Off' 'DAC-to-ADC'
  Item0: 'Off'
Simple mixer control 'DAC',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 63
  Mono: 63 [100%] [-1.16dB]
Simple mixer control 'DAC DRC Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'DAC HPF Mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'DACL',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 255
  Mono: 160 [63%] [0.75dB]
Simple mixer control 'LINEOUT',0
  Capabilities: pswitch pswitch-joined
  Playback channels: Mono
  Mono: Playback [off]
Simple mixer control 'LINEOUT Gain',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 31
  Mono: 31 [100%]
Simple mixer control 'LINEOUT Output Select',0
  Capabilities: enum
  Items: 'DIFFER' 'SINGLE'
  Item0: 'SINGLE'
Simple mixer control 'MIC',0
  Capabilities: pswitch pswitch-joined
  Playback channels: Mono
  Mono: Playback [off]
Simple mixer control 'MIC Gain',0
  Capabilities: volume volume-joined
  Playback channels: Mono
  Capture channels: Mono
  Limits: 0 - 31
  Mono: 31 [100%]
Simple mixer control 'SPK',0
  Capabilities: pswitch pswitch-joined
  Playback channels: Mono
  Mono: Playback [off]
Simple mixer control 'rx sync mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'
Simple mixer control 'tx hub mode',0
  Capabilities: enum
  Items: 'Off' 'On'
  Item0: 'Off'

查看录音设备

可以使用 arecord -l 命令查看核心板提供的录音设备。

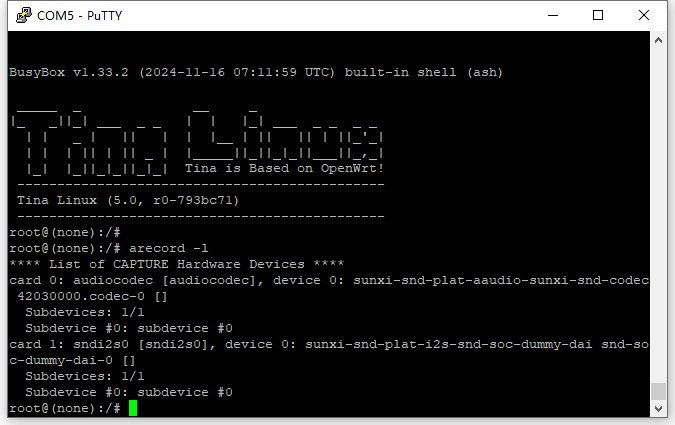

arecord -l

麦克风录音

V821 核心板板载一个麦克风，在录音之前，首先需要打开音频通路，配置内部 MIC0录制音频（需要 SDK 配置 alsa-utils 软件包才能直线 amixer 等命令）。

提示

配置软件包方法：make menuconfig，勾选以下软件包

Allwinner  --->
	Audio  --->
		<*> AudioSystem.......................................... AudioSystem library
		<*> aactd............................ Allwinner Audio Calibration Tool Daemon
		-*- aactd-lib....................... Allwinner Audio Calibration Tool Library
		<*> alsa-plugins-aw.............................. ALSA plugins from Allwinner
Sound  --->
	<*> alsa-utils............ ALSA (Advanced Linux Sound Architecture) utilities

（1）打开 MIC 通路

amixer -Dhw:audiocodec cset name="MIC Switch" 1

输出如下，表示音频通路已开启

numid=16,iface=MIXER,name='MIC Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on

（2）设置 MIC 音量

amixer -Dhw:audiocodec cset name="MIC Gain" 10

输出如下，表示设置成功

numid=15,iface=MIXER,name='MIC Gain'
  ; type=INTEGER,access=rw---R--,values=1,min=0,max=31,step=0
  : values=30
  | dBscale-min=0.00dB,step=1.00dB,mute=0

使用 arecord -D hw:audiocodec -f S16_LE -t wav -r 16000 -d 3 t.wav 命令，使用板载的麦克风进行录音。

arecord -D hw:audiocodec -f S16_LE -t wav -r 16000 -d 3 t.wav

可以看到输出的 t.wav 文件

配套模块

摄像头模块

核心板套件配备了摄像头模块与配套的排线，请注意排线需要同向排线。

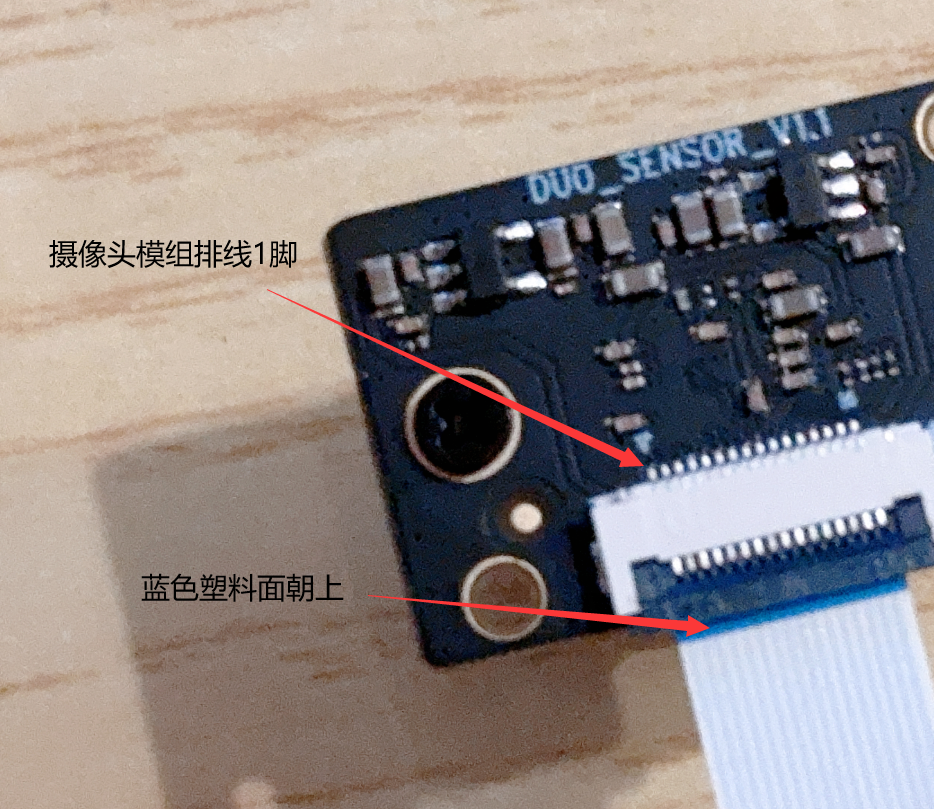

摄像头模组排线的 1 脚如图所示，蓝色塑料面朝上插入排线

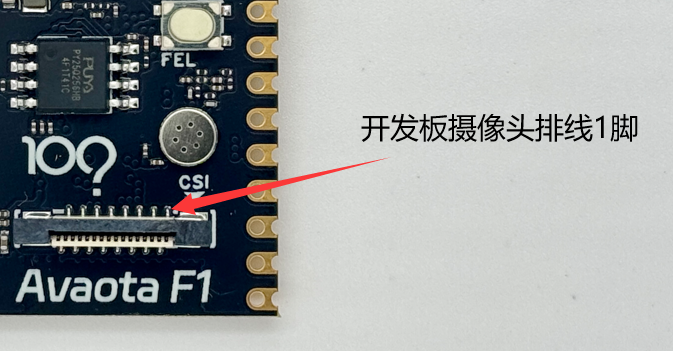

核心板摄像头接口的 1 脚

在接入时请确保 1 脚与 1 脚对应，否则会出现摄像头烧毁的风险。

• 金属触点这一面面向 Avaota F1 文字

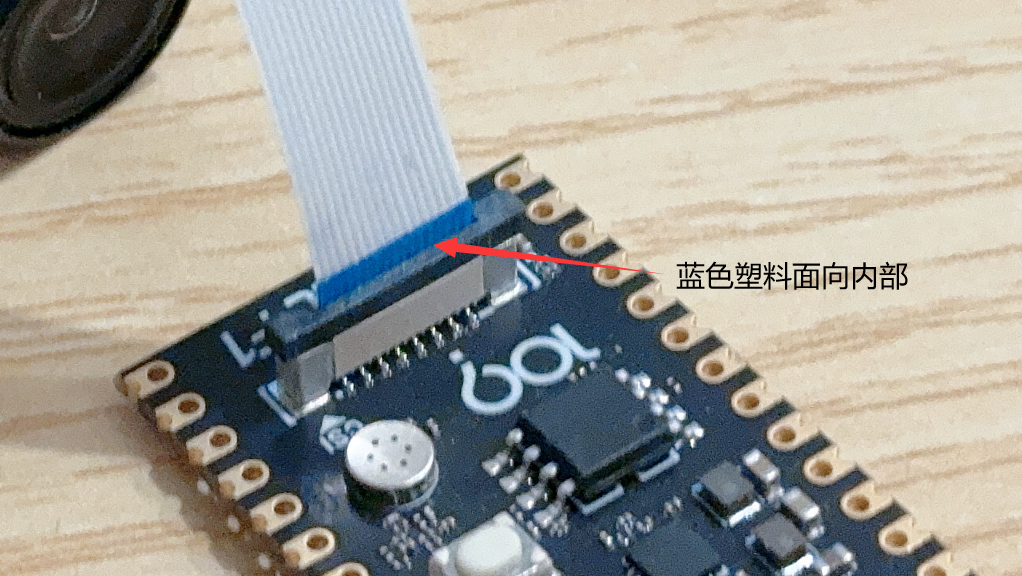

• 蓝色塑料这一面面向核心板内部

摄像头具体使用可以参考 【SDK 功能演示体验】，具体演示如何编译运行一个 RTSP 测试 DEMO

SPI 屏模块

引脚接线方法如下：

V821	TFT 模块
PD1	CS
PD2	SCK
PD3	MOSI
3V3	BLK
PD4	RESET
PD5	RS
3V3	VCC
GND	GND

具体开发驱动说明请参考 【DBI 驱动 ST7789V 3.5 寸 LCD】

购买链接

天猫店铺：https://detail.tmall.com/item.htm?id=877983565899
