常电 IPC 应用

本文将以 V821 PERF2 板为示例，搭配不同摄像头，演示搭建 Smart IPC 场景功能，包括：

项目	1M 场景	1M 插值 2M 场景	2M 场景	4M 场景
摄像头	GC1084	GC1084	GC2083	GC4663
编码方式	离线编码	离线编码	离线编码	离线编码
主码流	H.264，1280x720@30fps	H.264，1280x720@30fps 插值 1920x1080@30fps	H.264，1920x1080@30fps	H.264，2560x1440@15fps
子码流	H.264，640x480@30fps	H.264，640x480@30fps	H.264，640x480@30fps	H.264，640x480@15fps
SD卡	录像 + 写卡 + 读卡	录像 + 写卡 + 读卡	录像 + 写卡 + 读卡	录像 + 写卡 + 读卡
WiFi RTSP 主码流图传	√	√	√	√
抓拍（JPEG编码）	√	√	√	√
人形检测 + 主码流图传画框	√	√	√	√
音频	录制+播放	录制+播放	录制+播放	录制+播放

应用勾选

常电 IPC 场景使用的应用是 sample smartIPC_demo，运行 m menuconfig 然后勾选如下选项

Allwinner  --->
	eyesee-mpp  --->
		[*]   select mpp sample
		[*]     mpp sample smartIPC_demo

编译后的可执行文件会存放在 platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/bin 文件夹中

将 Sample 复制到 TF 卡中，同时准备一个测试音频 test.wav 也放进 TF卡中。接入 V821 开发板使用。V821 在每次启动时都会尝试挂载 TF 卡到 /mnt/extsd 目录下。目前 SDK 未配置自动挂载功能。如果是启动后插入 TF 卡，需要手动挂载。

mount /dev/mmcblk0p1 /mnt/extsd

系统启动后可以用 mount 命令查看挂载情况

1M 单目场景

系统配置

（1）开启硬件人形缩放

由于场景需要音频+人形的全功能场景，需要配置SDK硬件人形缩放功能。使用 quick_config 选择选项 21，启用硬件人形缩放功能

（2）增加音频CMA内存

然后编辑设备树，增加 CMA 内存预留空间给音频使用，单目场景也可以释放一些内存池的内存出来给到CMA，前往修改设备树

device/config/chips/v821/configs/perf2/linux-5.4-ansc/board.dts

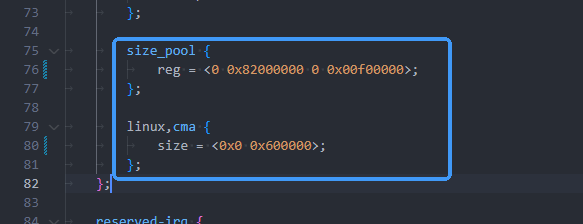

修改如下，CMA增加预留内存，内存池配置从20M改为15M：

reserved-memory {
	size_pool {
		reg = <0 0x82000000 0 0x00f00000>;
	};

	linux,cma {
		size = <0x0 0x600000>;
	};
};

heap_size_pool@0{
    compatible = "allwinner,size_pool";
    heap-name  = "size_pool";
    heap-id    = <0x7>;
    heap-base  = <0x82000000>;
    heap-size  = <0x0f00000>;
    heap-type  = "ion_size_pool";
    thrs = <512>;
    sizes = <0 15360>;
    fall_to_big_pool = <1>;
};

场景搭建

准备如下材料

V821 PERF2 开发板
GC1084 摄像头
排线（用于连接摄像头）
TF 卡（用于存放应用）
串口线（用于调试）
USB线（用于下载烧录）
路由器（提供网络连接）
天线（联网）
平板 / PC / 手机（用于查看码流）

修改配置文件

在运行前需要修改配置文件，开启相关配置，完整配置文件可以在本文附录查看。

（1）配置Wi-Fi 进行 RTSP 推流，配置音频测试。修改项如下

rtsp_net_type = 3
audio_test_enable = 1

（2）配置主码流为离线编码，分辨率1280x720 帧率 30fps，rtsp id 为 0，码率为 1M，保存码流到 /mnt/extsd/mainStream 文件，单个文件时长 2 分钟，滚动保存 10 份码流。修改项如下

main_rtsp_id = 0
main_src_frame_rate = 30
main_encode_frame_rate = 30
main_online_en = 0
main_save_one_file_duration = 120

（3）配置子码流为离线编码，分辨率 640x480 帧率 30fps，码率为 256K，配置10s 抓拍一次，启用人形检测，每 500ms 检测一次

main_2nd_enable = 1
main_2nd_src_frame_rate = 30
main_2nd_encode_frame_rate = 30
main_2nd_online_en = 0
main_2nd_take_picture = 1
main_2nd_pdet_enable = 1
main_2nd_pdet_run_interval = 15

连接网络

使用命令扫描 WIFI 网络

wifi -s

找到需要连接的 WIFI 网络后，使用命令连接

wifi -c <SSID> <PASSWORD>

连接成功后会显示 wlan0: link becomes ready

运行 Sample

执行命令

/mnt/extsd/sample_smartIPC_demo -path /mnt/extsd/sample_smartIPC_demo.conf

此时可以从喇叭中听到播放的音频，在手机上打开 VLC，输入开发板的地址，即可拉流查看，若出现人形则人形画框

1M 插值 2M 场景

在 1M 单目场景的 sample_smartIPC_demo.conf 基础上，修改如下参数：

audio_test_enable = 1
motionAlarm_on = 1
main_rtsp_id = 0
main_src_width = 1280
main_src_height = 720
main_src_frame_rate = 30
main_encode_width = 1920
main_encode_height = 1080
main_encode_frame_rate = 30

main_2nd_enable = 1
main_2nd_src_width = 640
main_2nd_src_height = 480
main_2nd_src_frame_rate = 30
main_2nd_encode_width = 640
main_2nd_encode_height = 480
main_2nd_encode_frame_rate = 30
main_2nd_take_picture = 1
main_2nd_pdet_enable = 1

运行 Sample

执行命令

/mnt/extsd/sample_smartIPC_demo -path /mnt/extsd/sample_smartIPC_demo.conf

2M 单目场景

切换摄像头到GC2083

在测试 720P 摄像头正常后，可以切换摄像头到 GC2083 测试 1080P 的常电 IPC 功能

（1）在 SDK 中运行 quick_config 设置摄像头为 GC2083，选择配置 3 即可

（2）配置分辨率为 1920x1080，帧率为15fps，码率改为 2M 码率，同时子码流也需要修改帧率到30fps

main_src_width = 1920
main_src_height = 1080
main_src_frame_rate = 30
main_encode_width = 1920
main_encode_height = 1080
main_encode_frame_rate = 30
main_encode_bitrate = 2097152

main_2nd_src_frame_rate = 30
main_2nd_encode_frame_rate = 30

（3）然后编辑设备树，增加 CMA 内存预留空间给音频使用，单目场景也可以释放一些内存池的内存出来给到CMA，前往修改设备树

device/config/chips/v821/configs/perf2/linux-5.4-ansc/board.dts

修改如下，CMA增加预留内存，内存池配置从20M改为16M：

reserved-memory {
    size_pool {
        reg = <0 0x82000000 0 0x01000000>;
    };


	linux,cma {
		size = <0x0 0x800000>;
	};
};

heap_size_pool@0{
    compatible = "allwinner,size_pool";
    heap-name  = "size_pool";
    heap-id    = <0x7>;
    heap-base  = <0x82000000>;
    heap-size  = <0x01000000>;
    heap-type  = "ion_size_pool";
    thrs = <512>;
    sizes = <0 16384>;
    fall_to_big_pool = <1>;
};

运行 Sample

执行命令

/mnt/extsd/sample_smartIPC_demo -path /mnt/extsd/sample_smartIPC_demo.conf

此时可以从喇叭中听到播放的音频，在手机上打开 VLC，输入开发板的地址，即可拉流查看，若出现人形则人形画框

4M 单目场景

切换摄像头到GC4663

在测试 720P 摄像头正常后，可以切换摄像头到 GC4663 测试 1440P 的常电 IPC 功能

（1）在 SDK 中运行 quick_config 设置摄像头为 GC4663 ，选择配置 6 即可

（2）在 SDK 中运行 quick_config 执行内存优化功能，选择配置 19 即可

内存优化后请根据提示操作，重新配置环境变量

（3）修改配置文件，修改分辨率，帧率，与 ISP 模式，大分辨率拼接模式需要使用 NV21 数据格式。

完整配置文件可参考：platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_smartIPC_demo/sample_smartIPC_demo-4M-rtsp.conf

main_isp = 1
main_isp_algo_freq = 5
main_vipp = 1
main_src_width = 2560
main_src_height = 1440
main_pixel_format = "nv21"
main_src_frame_rate = 15
main_vi_stitch_mode = 1
main_encode_width = 2560
main_encode_height = 1440
main_encode_frame_rate = 15
main_encode_bitrate = 1572864

main_2nd_enable = 1
main_2nd_vipp = 5
main_2nd_vi_stitch_mode = 1

（4）开启人形DE缩放功能

运行 Sample

执行命令

/mnt/extsd/sample_smartIPC_demo -path /mnt/extsd/sample_smartIPC_demo-4M-rtsp.conf

此时可以从喇叭中听到播放的音频，在手机上打开 VLC，输入开发板的地址，即可拉流查看，若出现人形则人形画框

在PC端的VLC可以看到相关参数
