GPADC - ADC 按键与采样

GPADC是12bit分辨率，10位采集精度的模数转换模块，具体精度和通道数可以参考芯片手册，模拟输入范围0～1.8V，最高采样率1MHz，并且支持数据比较，自校验功能，同时工作于可配置以下工作模式：

Single mode：在指定的通道完成一次转换并将数据放在对应数据寄存器中；
Single-cycle mode：在指定的通道完成一个周期转换并将数据放在响应数据寄存器中(注：该模式在R528中没有)；
Continuous mode：在指定的通道持续转换并将数据放在响应数据寄存器中；
Burst mode：边采样边转换并将数据放入32字节的FIFO，支持中断控制。

部分GPADC接口也开始慢慢用于KEY模块按键的读取，一般包括 VOL+、VOL-、HOME、MENU、ENTER 等等，GPADC0用于KEY的电路如上图。

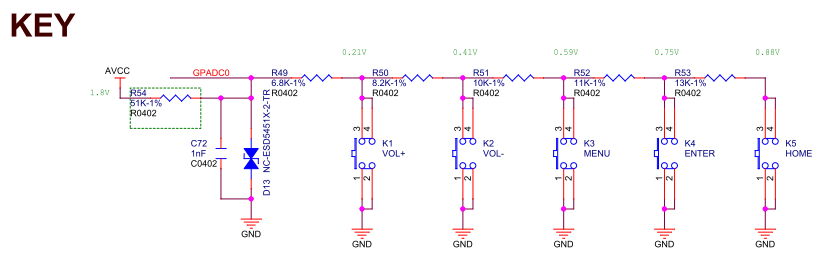

AVCC-AP为1.8V的供电，不同的按键按下，GPADC0口的电压不同，CPU通过对这个电压的采样来确定具体是那一个按键按下。如上图， VOL+、VOL-、MENU、ENTER、HOME/UBOOT 对应的电压分别为 0.21V、0.41V、0.59V、0.75V、0.88V。

提示

对于 V821，Channel4 固定为 VBAT-RTC 的 ADC，用于读取当前接到 VBAT-RTC 上电源的电压，用于计算当前电池剩余电量。使用这个功能需要配置 CH4 为 ADC 功能。其电压计算方式为：

V_{\text{BAT}} = \text{CH4\_GPADC\_DATA} \times 4

软件框架介绍

结构框图

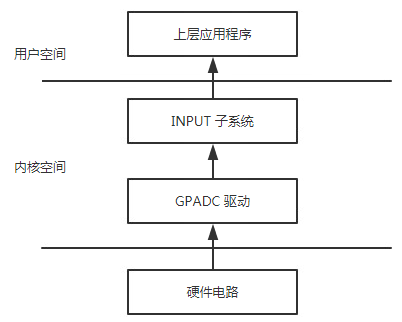

在 GPADC 模块触发中断后，驱动程序会开始采集数据。采集到的数据经过处理并转换为相应的键值，随后通过input子系统上传至 /dev/input/event 节点。应用程序可以通过访问该节点来获取相关数据。

模块配置介绍

设备树配置

在 SoC 级的 dtsi 文件中，提取了内存基地址、中断控制、时钟等共性信息，这些配置适用于该类芯片的所有平台。SoC级的 dtsi 文件路径为：bsp/configs/linux-5.4-ansc/sun300iw1p1.dtsi，以下为 gpadc0 的配置示例：

bsp/configs/linux-5.4-ansc/sun300iw1p1.dtsi
gpadc0: gpadc0@42009000 {
	compatible = "allwinner,sunxi-gpadc-v104";
	reg = <0x0 0x42009000 0x0 0x400>;
	interrupts-extended = <&plic0 58 IRQ_TYPE_LEVEL_HIGH>;
	clocks = <&ccu CLK_GPA>, <&ccu CLK_GPADC0_24M>;
	clock-names = "bus", "hosc";
	resets = <&ccu RST_BUS_GPADC>;
	reset-names = "bus";
	vref-supply = <&pmu_soc_ldo1>;
	status = "disabled";
};

提示

这部分 GPADC 设备树不需要配置，使用 SDK 默认配置即可

在板级配置的 board.dts 中，配置每个 GPADC 通道的配置项，属性，功能，模式。具体配置可以使用 GPADC 配置向导生成设备树。

GPADC 配置向导

步骤 1: 选择 GPADC 控制器

选择需要配置的 GPADC 控制器，请参照手册（大部分芯片仅有一个控制器，这个是选择 GPADC 控制器不是通道）:

GPADC 示例配置

&gpadc0 {
	channel_num = <5>;
	channel_select = <0x3>;
	channel_data_select = <0x3>;
	channel_compare_select = <0x3>;
	channel_cld_select = <0x3>;
	channel_chd_select = <0x3>;
	channel0_compare_lowdata = <1700000>;
	channel0_compare_higdata = <1200000>;
	channel1_compare_lowdata = <460000>;
	channel1_compare_higdata = <1200000>;
	deferred-device;
	status = "okay";
	keyadc0 {
		key_cnt = <5>;
		key0_vol = <210>;
		key0_val = <KEY_VOLUMEUP>;
		key1_vol = <410>;
		key1_val = <KEY_VOLUMEDOWN>;
		key2_vol = <590>;
		key2_val = <KEY_MENU>;
		key3_vol = <750>;
		key3_val = <KEY_OK>;
		key4_vol = <880>;
		key4_val = <KEY_HOME>;
	};
};

channel_num = <5>;

功能：指定平台支持的最大通道数。在这个例子中，平台最多支持 5 个通道。
配置方法：查看手册可知该平台支持多少通道的 ADC

channel_select = <0x3>;

功能：设置要启用的通道。值0x3是16进制，转化为二进制是0000 0011。
- 对应的二进制位表示的是通道的启用情况，最低位表示通道0，第二位表示通道1，以此类推。
- 0x3二进制为0000 0011，意味着启用了通道0和通道1（最低两位为1，表示启用）。
- 解释：0x3启用了第0和第1通道。

channel_data_select = <0x3>;

功能：使能通道的数据采集。值0x3是16进制，转化为二进制是0000 0011。
- 类似于channel_select，每个二进制位表示一个通道的采集使能，位为1表示启用该通道的数据采集。
- 0x3表示启用了第0和第1通道的数据采集功能。
- 解释：0x3表示启用第0和第1通道的数据采集。

channel_compare_select = <0x3>;

功能：使能通道的比较功能。值0x3是16进制，转化为二进制是0000 0011。
- 每个二进制位表示是否启用对应通道的比较功能，1表示启用，0表示不启用。
- 0x3表示启用了第0和第1通道的比较功能。
- 解释：0x3启用了第0和第1通道的比较功能。

channel_cld_select = <0x3>;

功能：使能通道的数据“小于比较”功能（即低阈值比较）。值0x3是16进制，转化为二进制是0000 0011。
- 每个二进制位表示是否启用对应通道的“数据小于比较”功能，1表示启用，0表示不启用。
- 0x3表示启用了第0和第1通道的“小于比较”功能。
- 解释：0x3启用了第0和第1通道的数据“小于”比较功能。

channel_chd_select = <0x3>;

功能：使能通道的数据“大于比较”功能（即高阈值比较）。值0x3是16进制，转化为二进制是0000 0011。
- 每个二进制位表示是否启用对应通道的“数据大于比较”功能，1表示启用，0表示不启用。
- 0x3表示启用了第0和第1通道的“大于比较”功能。
- 解释：0x3启用了第0和第1通道的数据“大于”比较功能。

channel0_compare_lowdata = <1700000>;

功能：指定第0通道的低阈值（当数据大于该值时触发中断）。此值为1700000，是一个整数，没有二进制位的表示。该配置与二进制相关的部分是比较值的触发。

channel0_compare_higdata = <200000>;

功能：指定第0通道的高阈值（当数据小于该值时触发中断）。此值为200000。

channel1_compare_lowdata = <1700000>;

功能：指定第1通道的低阈值。当第1通道的数据大于1700000时将触发中断。

channel1_compare_higdata = <200000>;

功能：指定第1通道的高阈值。当第1通道的数据小于200000时将触发中断。

信息

配置项channel_select、channel_data_select、channel_compare_select、channel_cld_select、channel_chd_select等，使用16进制表示通道的启用和功能选择，二进制的每一位代表一个通道。
比较阈值channel0_compare_lowdata、channel0_compare_higdata等则是整数值，用来定义当通道数据小于或大于该值时触发中断的条件。
当 GPADC 通道用作按键，那么此通道的 data_select 不能打开，因为打开 data 中断，会一直上报

例如，0x3代表二进制0000 0011，表示启用了通道0和通道1的相关功能。

配置功能：

通道 0：

模式: 按键上限: 1699999 uV, 下限: 1200000 uV
- 按键 0 - 键值: 110, 电压: 280 mV
- 按键 1 - 键值: 111, 电压: 480 mV

通道 1：

模式: 按键
- 按键 0 - 键值: 112, 电压: 270 mV
- 按键 1 - 键值: 113, 电压: 340 mV

通道 4：

模式: ADC

&gpadc0 {
	channel_num = <5>;
	channel_select = <0x13>;
	channel_data_select = <0x10>;
	channel_compare_select = <0x2>;
	channel_cld_select = <0x2>;
	channel_chd_select = <0x2>;
	channel1_compare_lowdata = <1200000>;
	channel1_compare_higdata = <1699999>;
	status = "okay";
	keyadc0 {
		key_cnt = <2>;
		key0_vol = <280>;
		key0_val = <110>;
		key1_vol = <480>;
		key1_val = <111>;
	};
	keyadc1 {
		key_cnt = <2>;
		key0_vol = <270>;
		key0_val = <112>;
		key1_vol = <340>;
		key1_val = <113>;
	};
};

工作模式配置

GPADC支持不同工作模式的配置，支持模式如下：

单次模式：GPADC 在这种模式下只进行一次采样，然后停止。
单周期模式：GPADC 在每个采样周期内进行一次采样。
连续模式：GPADC 连续的进行采样。
突发模式：GPADC 在短时间内快速进行多次采样，然后停止。

默认GPADC采用连续模式。

若要配置GPADC为不同工作模式，需要在 board.dts 里面配置相关参数，参考如下：

 &gpadc0 {
     gpadc_mode_select = <0x2>;
     status = "okay";
};

gpadc_mode_select配置值参考如下:

工作模式	gpadc_mode_select值
单次模式	0x0
单周期模式	0x1
连续模式	0x2
突发模式	0x3

引脚复用配置

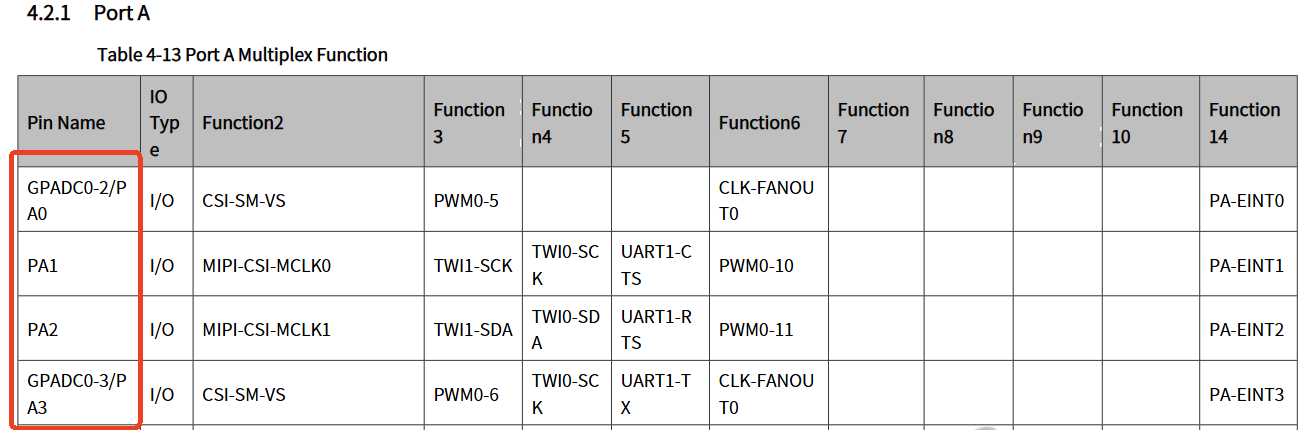

在 V821 上，GPADC0-2，GPADC0-3 都是和 GPIO 复用的，但是不是作为功能复用的，没有写到后面的 Function 里，所以需要使用这个 GPADC 的时候，需要将 GPIO MUX 切换为 io_disabled，即可使用 GPADC 功能。

这里以 PA0 引脚的 GPADC2 为例，配置为按键模式：

&pio {
	gpadc0_ch2_default: gpadc0_ch2@0 {
		pins = "PA0";
		function = "io_disabled";
	};
};

&gpadc0 {
	channel_num = <5>;
	channel_select = <0x4>;
	channel_data_select = <0x0>;
	channel_compare_select = <0x4>;
	channel_cld_select = <0x4>;
	channel_chd_select = <0x4>;
	channel2_compare_lowdata = <1200000>;
	channel2_compare_higdata = <460000>;
	pinctrl-names = "default";
	pinctrl-0 = <&gpadc0_ch2_default>;
	status = "okay";
	keyadc2 {
		key_cnt = <2>;
		key0_vol = <560>;
		key0_val = <110>;
		key1_vol = <840>;
		key1_val = <111>;
	};
};

内核驱动配置

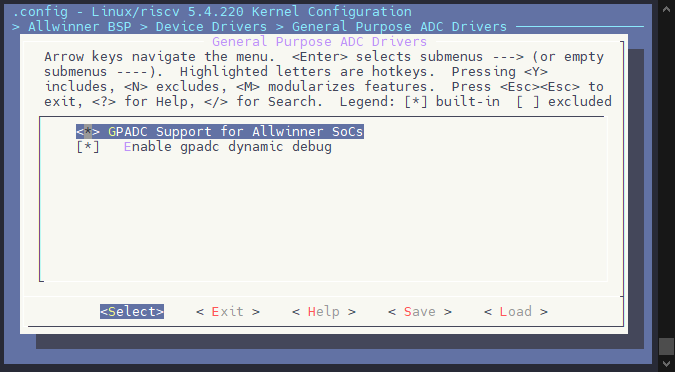

Allwinner BSP  --->
    Device Drivers  --->
    	General Purpose ADC Drivers  --->
    		<*> GPADC Support for Allwinner SoCs
    		[*]   Enable gpadc dynamic debug       <- 调试功能

模块接口说明

evdev_open

static int evdev_open(struct inode *inode, struct file *file);

功能描述：程序（C语言等）使用open(file)时调用的函数。打开一个gpadc设备，可以像文件读写的方式往gpadc设备中读写数据。

参数说明：

inode：inode节点
file：file结构体

返回值：

文件描述符

evdev_read

static ssize_t evdev_read(struct file *file, char __user *buffer, size_t count, loff_t *ppos);

功能描述：程序（C语言等）调用read()时调用的函数。像往文件里面读数据一样从gpadc设备中读数据。底层调用gpadc_xfer传输数据。

参数说明：

file: file结构体
buffer: 写数据buf
ppos: 文件偏移

返回值：

成功返回读取的字节数，失败返回负数

evdev_write

static ssize_t evdev_write(struct file *file, const char __user *buffer, size_t count, loff_t *ppos);

功能描述：程序（C语言等）调用write()时调用的函数。像往文件里面写数据一样往gpadc设备中写数据。底层调用gpadc_xfer传输数据。

参数说明：

file: file结构体
buffer: 读数据buf
ppos: 文件偏移

返回值：

0: 成功
负数：失败

evdev_ioctl

static long evdev_ioctl(struct file *file, unsigned int cmd, unsigned long arg);

功能描述：程序（C语言等）调用ioctl()时调用的函数。像对文件管理i/o一样对gpadc设备管理。该功能比较强大，可以修改gpadc设备的地址，往i2c设备里面读写数据，使用smbus等等，详细的可以查阅该函数。

参数说明：

file: file结构体
cmd: 指令
arg: 其他参数

返回值：

0: 成功
负数：失败

sunxi_gpadc_read_channel_data

u32 sunxi_gpadc_read_channel_data(u32 controller_num, u8 channel);

功能描述：内核态中获取某个gpadc控制器具体通道的电压值

参数说明：

controller_num: 具体的gpadc控制器
channel: 具体的gpadc控制器的通道

返回值：

获取到的电压

功能开发

GPADC功能主要用于获取输入的电压，广泛应用于电压监测、按键输入等场景。

步骤1：调用 open 打开文件路径，获取文件描述符。

gpadc_fd = open("/dev/input/event3", O_RDONLY);

步骤2：调用 read 读取 GPADC 数据。

read(gpadc_fd, &data, sizeof(data));

步骤3：判断上报事件。

如果是按键事件，调用以下接口进行处理：

if(data.type == EV_KEY && data.value == 1)
{
    printf("key %d pressed\n", data.code);
}
else if(data.type == EV_KEY && data.value == 0)
{
    printf("key %d released\n", data.code);
}

如果是 ADC 数据事件，调用以下接口进行处理：

if(data.type == EV_MSC)
{
    printf("adc data %d\n", data.value);  // 接收到的ADC数据
    printf("adc vol: %d mv\n", 18000 * data.value / 4096);  // 电压值，单位为毫伏
}

步骤4：使用完毕后，关闭设备。

close(gpadc_fd);

信息

注意事项：

确保 open 的路径正确，确认 event 编号无误。
在进行电压换算时，确保参考电压值正确，通常参考电压为 1.8V。

编程示例

该 Demo 用来读取GPADC模块用于KEY的按键上报事件（其他类似）。其循环10次读取按键上报事件输入，并且显示出相应按键的值。

#include <stdio.h>
#include <linux/input.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/time.h>
#include <limits.h>
#include <unistd.h>
#include <signal.h>

#define DEV_PATH "/dev/input/event3"   /* 查看devices节点下Handlers时间编号，不同gpadc修改event编号，如event1 */
const int key_exit = 102;
static int gpadc_fd = 0;

unsigned int test_gpadc(const char * event_file)
{
    int code = 0, i;

    struct input_event data;

    gpadc_fd = open(event_file, O_RDONLY);

    if(gpadc_fd <= 0)
    {
        printf("open %s error!\n", event_file);
        return -1;
    }

    for(i = 0; i < 10; i++) /* 读10次 */
    {
        read(gpadc_fd, &data, sizeof(data));
        /* 如果是按键，调用用以下接口 */
        if(data.type == EV_KEY && data.value == 1) /* 按键按下判断 */
        {
            printf("key %d pressed\n", data.code);
        }
        else if(data.type == EV_KEY && data.value == 0) /* 按键释放判断 */
        {
            printf("key %d releaseed\n", data.code);
        }
        /* 如果是adc，调用以下接口 */
        if(data.type == EV_MSC)
        {
            printf("adc data %d\n", data.value); /* 接收到的数据 */
            printf("adc vol: %d mv\n", 18000 * data.value / 4096 ); /* 电压值，单位mv */
        }
    }

    close(gpadc_fd);
    return 0;
}

int main(int argc,const char *argv[])
{
    test_gpadc(DEV_PATH);
    return 0;
}

调试方法

EVENT接口

在内核中，查看 /proc/bus/input/devices，确认GPADC的数据上报节点。

cat /proc/bus/input/devices

输出如下

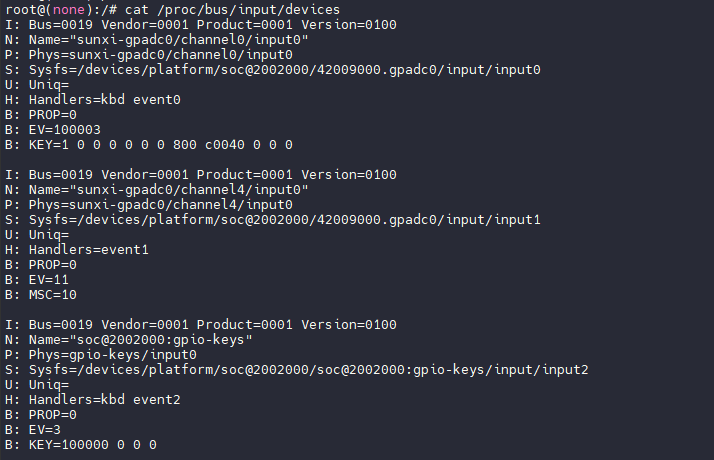

root@(none):/# cat /proc/bus/input/devices
I: Bus=0019 Vendor=0001 Product=0001 Version=0100
N: Name="sunxi-gpadc0/channel0/input0"
P: Phys=sunxi-gpadc0/channel0/input0
S: Sysfs=/devices/platform/soc@2002000/42009000.gpadc0/input/input0
U: Uniq=
H: Handlers=kbd event0
B: PROP=0
B: EV=100003
B: KEY=1 0 0 0 0 0 0 800 c0040 0 0 0

I: Bus=0019 Vendor=0001 Product=0001 Version=0100
N: Name="sunxi-gpadc0/channel4/input0"
P: Phys=sunxi-gpadc0/channel4/input0
S: Sysfs=/devices/platform/soc@2002000/42009000.gpadc0/input/input1
U: Uniq=
H: Handlers=event1
B: PROP=0
B: EV=11
B: MSC=10

然后直接在内核中 cat 相应的 event 节点，当GPADC模块采集到数据的时候，可以看到 GPADC 模块上报的数据。

注：不同的板子 event 节点的顺序不同。

cat /dev/input/event0

SYSFS 节点

节点位于 SYSFS 内，用下面的命令进入

cd /sys/class/gpadc/gpadc_chip0/

GPADC 通道开关

echo gpadc0,0 > status # 关闭gpadc0，'，'后可以为0或1， 0表示关闭，1表示开启；
cat status             # 查看gpadc各通道开关状态；

GPADC 采样率

echo 5000 > sr # 设置gpadc采样率为10000，gpadc采样率范围为400~100000；
cat sr         # 查看gpadc当前采样率。

获取 ADC 通道电压

echo 0 > data   # 设置到 CH0 作为采集通道
cat data        # 获取当前电压值

配置 CH0 读取通道电压，没有按键按下时是 1370mV，按下按键是 265mV

提示

如果是通道 4 获取当前 VBAT-RTC 的电压，直接获取的 DATA 便是转换过的电压

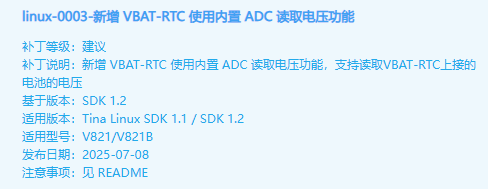

1.2 SDK 需要打入如下补丁

配置按键电压值

调试用功能，用于配置按键和电压值

echo vol0,125 > vol # 设置gpadc按键0的采样电压为125；
cat vol             # 查看所有按键的采样电压值与按键索引映射；

滤波阈值

echo 6 > filter # 设置滤波阈值为 6；
cat filter      # 查看滤波阈值。
