GPIO - Pinctrl 控制器

Linux Pinctrl（引脚控制）子系统是 Linux 内核中用于管理和控制硬件引脚（GPIO、I2C、SPI等）的一个子系统。它允许 Linux 内核与底层硬件交互，配置和控制系统中的各种引脚以实现特定的功能。

模块配置

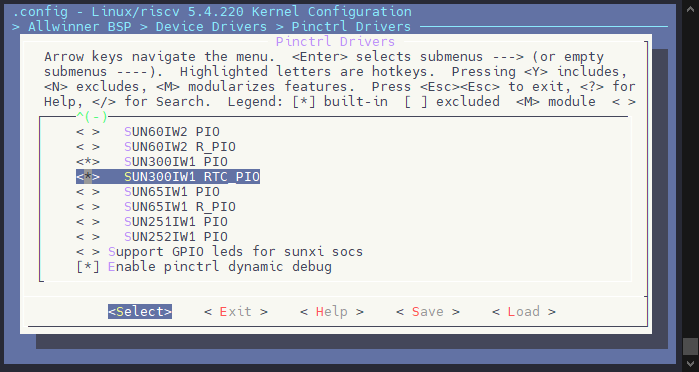

驱动配置

Allwinner BSP  --->
	Device Drivers  --->
		Pinctrl Drivers  --->
            <*> Pinctrl Support for Allwinner SoCs
            <*>   SUN300IW1 PIO
            <*>   SUN300IW1 RTC_PIO
            <*>   SUN300IW1 IRCUT

设备树配置

对于 Pinctrl，设备树公共配置如下，这部分是定义控制器资源，中断，时钟，开发一般无需修改

pio: pinctrl@42000000 {
    compatible = "allwinner,sun300iw1-pinctrl";
    reg = <0x0 0x42000000 0x0 0x500>;
    interrupts-extended = <&plic0 68 IRQ_TYPE_LEVEL_HIGH>,
    <&plic0 72 IRQ_TYPE_LEVEL_HIGH>,
    <&plic0 74 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&aon_ccu CLK_APB0>, <&aon_ccu CLK_DCXO>,  <&losc>;
    clock-names = "apb", "hosc", "losc";
    device_type = "pio";
    gpio-controller;
    interrupt-controller;
    #interrupt-cells = <3>;
    #address-cells = <0>;
    #gpio-cells = <3>;
};

V821 平台存在两个 GPIO 域，一般来说 GPIO L 前的是 PIO 域，从 GPIO L 开始之后的是 RPIO 域，配置如下。开发一般无需修改

rtc_pio: pinctrl@42000540 {
    #address-cells = <1>;
    compatible = "allwinner,sun300iw1-rtc-pinctrl";
    reg = <0x0 0x42000540 0x0 0x100>;
    interrupts-extended = <&plic0 84 IRQ_TYPE_LEVEL_HIGH>; /* GPIOL */
    clocks = <&dcxo24M>;
    clock-names = "hosc";
    gpio-controller;
    #gpio-cells = <3>;
    interrupt-controller;
    #interrupt-cells = <3>;
};

配置通用GPIO功能/中断功能

这里以在 Linux 中配置一个按键为示例，讲解如何配置单个 IO 的功能与中断功能

soc{
	gpiokey {
		device_type = "gpiokey";
		compatible = "gpio-keys";

		ok_key {
			device_type = "ok_key";
			label = "ok_key";
			gpios = <&pio PA 4 GPIO_ACTIVE_HIGH>;
			linux,code = <0x1c>;
		};

    wake_key {
			device_type = "ok_key";
			label = "ok_key";
			gpios = <&rtc_pio PL 3 GPIO_ACTIVE_HIGH>;
			linux,code = <0x1d>;
		};
	};
};

以下是这段设备树定义的内容：

字段	说明
`device_type`	`"gpiokey"`：定义设备类型为 GPIO 按键设备。
`compatible`	`"gpio-keys"`：表示设备与 `gpio-keys` 驱动兼容，适用于 Linux 内核中的 GPIO 按键驱动。
`ok_key`（按键配置）
`device_type`	`"ok_key"`：该按键设备的类型是 `"ok_key"`。
`label`	`"ok_key"`：按键的标签，用于标识该按键。
`gpios`	`<&pio PA 4 GPIO_ACTIVE_HIGH>`：该按键连接到 PIO 的 `PA 4` 引脚，且引脚在按键按下时电平为高 (`GPIO_ACTIVE_HIGH`)。
`linux,code`	`<0x1c>`：按键的扫描码为 `0x1c`，对应于某个键值（如 "OK" 按键）。
`wake_key`（按键配置）
`device_type`	`"wake_key"`：该按键设备的类型是 `"wake_key"`。
`label`	`"wake_key"`：按键的标签，用于标识该按键。
`gpios`	`<&rtc_pio PL 3 GPIO_ACTIVE_HIGH>;`：该按键连接到RTC PIO的 `PL 3` 引脚，且引脚在按键按下时电平为高 (`GPIO_ACTIVE_HIGH`)。
`linux,code`	`<0x1d>`：按键的扫描码为 `0x1d`，对应于某个键值（如 "WAKE" 按键）。

gpios = <&pio  PA 4 GPIO_ACTIVE_HIGH>;
            |   |   |
            |   |   `-------------------gpio active时状态，如果需要上下拉，还可以或上GPIO_PULL_UP、GPIO_PULL_DOWN标志
            |   `-----------------------哪个bank
            `---------------------------指向哪个pio，属于rtc要用&rtc_pio

配置设备引脚

&pio {
	uart0_pins_default: uart0_pins@0 {
		pins = "PD22", "PD23";
		function = "uart0";
	};

	uart0_pins_sleep: uart0_pins@1 {
		pins = "PD22", "PD23";
		function = "io_disabled";
	};
};

&uart0 {
	pinctrl-names = "default", "sleep";
	pinctrl-0 = <&uart0_pins_default>;
	pinctrl-1 = <&uart0_pins_sleep>;
	status = "okay";
};

这段设备树配置主要是为 UART0（串口0）配置两个不同的引脚状态：默认状态和睡眠状态。它描述了如何配置引脚复用功能和串口的状态。

uart0_pins_default ：默认状态
uart0_pins_sleep：睡眠状态

PIO 节点用于配置引脚实际IO，功能：

字段	说明
`uart0_pins_default`	`uart0_pins@0`：定义了默认状态下 UART0 引脚的配置。
`pins`	`"PD22", "PD23"`：指定引脚 `PD22` 和 `PD23` 用作 UART0 的 TX/RX 引脚。
`function`	`"uart0"`：指定这两个引脚的功能为 UART0，允许它们用于串行通信。
`uart0_pins_sleep`	`uart0_pins@1`：定义了睡眠状态下 UART0 引脚的配置。
`pins`	`"PD22", "PD23"`：同样指定引脚 `PD22` 和 `PD23`，但在睡眠模式下这些引脚的功能被禁用。
`function`	`"io_disabled"`：表示在睡眠状态下禁用这两个引脚的功能。

UART 节点引用配置的引脚，提供给驱动操作

字段	说明
`pinctrl-names`	`"default", "sleep"`：定义了两种引脚配置名称，分别为默认配置和睡眠配置。
`pinctrl-0`	`<&uart0_pins_default>`：指定默认状态下使用 `uart0_pins_default` 配置。
`pinctrl-1`	`<&uart0_pins_sleep>`：指定睡眠状态下使用 `uart0_pins_sleep` 配置。
`status`	`"okay"`：启用 UART0 控制器，表示 UART0 处于工作状态。

默认状态 (uart0_pins_default): 在默认工作状态下，引脚 PD22 和 PD23 被配置为 UART0 的 TX 和 RX 引脚，支持串行通信功能。
睡眠状态 (uart0_pins_sleep): 在睡眠模式下，引脚 PD22 和 PD23 的功能被禁用 (io_disabled)，以节省电能。
&uart0 节点: 定义了 UART0 控制器的引脚配置，使用 default 和 sleep 两种模式。

计算 GPIO 编号

GPIO 号转换器

源码定义

全志的GPIO号在 sunxi-gpio.h 中定义

sunxi-gpio.h

GPIO号定义

每个 BANK 有 32 组 GPIO，BANK A 作为 0，则 BANK B 为 32，以此类推。

#define SUNXI_PA_BASE   0
#define SUNXI_PB_BASE   32
#define SUNXI_PC_BASE   64
#define SUNXI_PD_BASE   96
#define SUNXI_PE_BASE   128
#define SUNXI_PF_BASE   160
#define SUNXI_PG_BASE   192
#define SUNXI_PH_BASE   224
#define SUNXI_PI_BASE   256
#define SUNXI_PJ_BASE   288
#define SUNXI_PK_BASE   320
#define SUNXI_PL_BASE   352
#define SUNXI_PM_BASE   384
#define SUNXI_PN_BASE   416
#define SUNXI_PO_BASE   448
#define AXP_PIN_BASE    1024

计算方式

举两个例子

1、PA13

PA 是从0开始定义的，那么就是： 0 +13 = 13

那么 PA13 的GPIO号就是 GPIO13

2、PE10

PE 是从128开始定义的，那么就是：128 + 10 = 138

那么 PE10 的GPIO号就是 GPIO138

模块 SYS 接口

模块支持通过用户层调用，启用方法如下：

make kernel_menuconfig

Device Drivers  --->
	GPIO Support  --->
		[*]   /sys/class/gpio/... (sysfs interface)

这里以 PD16 为例，其 GPIO 号为 PD16，先检查是否被其他设备使用。

确认该 GPIO 没有被其他模块复用

cat /sys/kernel/debug/pinctrl/42000000.pinctrl/pinmux-pins

可以看到 PIN PD16 是 UNCLAIMED 的状态，PIN 号是 112 号，表示该 GPIO 没有被其他设备使用，其 IO 号是 112 号

导出该 GPIO

echo 112 > /sys/class/gpio/export
cd /sys/class/gpio/gpio112

然后再将该 IO 置为输出状态，即可操作其电平：

echo out > direction
echo 1 > value  # 拉高
echo 0 > value  # 拉低

驱动模块接口

pinctrl_get

函数原型：struct pinctrl *pinctrl_get(struct device *dev);
作用：获取设备的pin操作句柄，所有pin操作必须基于此pinctrl句柄。
参数：
- dev：指向申请pin操作句柄的设备句柄。
返回：
- 成功，返回pinctrl句柄。
- 失败，返回NULL。

pinctrl_put

函数原型：void pinctrl_put(struct pinctrl *p)
作用：释放pinctrl句柄，必须与pinctrl_get配对使用。
参数：
- p：指向释放的pinctrl句柄。
返回：
- 没有返回值。

devm_pinctrl_get

函数原型：struct pinctrl *devm_pinctrl_get(struct device *dev)
作用：根据设备获取pin操作句柄，所有pin操作必须基于此pinctrl句柄，与pinctrl_get功能完全一样，只是devm_pinctrl_get会将申请到的pinctrl句柄做记录，绑定到设备句柄信息中。设备驱动申请pin资源，推荐优先使用devm_pinctrl_get接口。
参数：
- dev：指向申请pin操作句柄的设备句柄。
返回：
- 成功，返回pinctrl句柄。
- 失败，返回NULL。

devm_pinctrl_put

函数原型：void devm_pinctrl_put(struct pinctrl *p)
作用：释放pinctrl句柄，必须与devm_pinctrl_get配对使用。
参数：
- p：指向释放的pinctrl句柄。
返回：
- 没有返回值。

pinctrl_lookup_state

函数原型：struct pinctrl_state *pinctrl_lookup_state(struct pinctrl *p, const char *name)
作用：根据pin操作句柄，查找state状态句柄。
参数：
- p：指向要操作的pinctrl句柄。
- name：指向状态名称，如"default"、"sleep"等。
返回：
- 成功，返回执行pin 状态的句柄struct pinctrl_state *。
- 失败，返回NULL。

pinctrl_select_state

函数原型：int pinctrl_select_state(struct pinctrl *p, struct pinctrl_state *s)
作用：将pin句柄对应的pinctrl设置为state句柄对应的状态。
参数：
- p：指向要操作的pinctrl句柄。
- s：指向state 句柄。
返回：
- 成功，返回0。
- 失败，返回错误码。

devm_pinctrl_get_select

函数原型：struct pinctrl *devm_pinctrl_get_select(struct device *dev, const char *name)
作用：获取设备的pin操作句柄，并将句柄设定为指定状态。
参数：
- dev：指向管理pin操作句柄的设备句柄。
- name：要设置的state名称，如"default"、"sleep"等。
返回：
- 成功，返回pinctrl句柄。
- 失败，返回NULL。

devm_pinctrl_get_select_default

函数原型：struct pinctrl *devm_pinctrl_get_select_default(struct device *dev)
作用：获取设备的pin操作句柄，并将句柄设定为默认状态。
参数：
- dev：指向管理pin操作句柄的设备句柄。
返回：
- 成功，返回pinctrl句柄。
- 失败，返回NULL。

gpio_request

函数原型：int gpio_request(unsigned gpio, const char *label)
作用：申请gpio，获取gpio的访问权。
参数：
- gpio：gpio编号。
- label：gpio名称，可以为NULL。
返回：
- 成功，返回0。
- 失败，返回错误码。

gpio_free

函数原型：void gpio_free(unsigned gpio)
作用：释放gpio。
参数：
- gpio：gpio编号。
返回：
- 无返回值。

gpio_direction_input

函数原型：int gpio_direction_input(unsigned gpio)
作用：设置gpio为input。
参数：
- gpio：gpio编号。
返回：
- 成功，返回0。
- 失败，返回错误码。

gpio_direction_output

函数原型：int gpio_direction_output(unsigned gpio, int value)
作用：设置gpio为output。
参数：
- gpio：gpio编号。
- value：期望设置的gpio电平值，非0表示高, 0表示低。
返回：
- 成功，返回0.
- 失败，返回错误码。

__gpio_get_value

函数原型：int __gpio_get_value(unsigned gpio)
作用：获取gpio电平值(gpio已为input/output状态)。
参数：
- gpio：gpio编号。
返回：
- 返回gpio对应的电平逻辑，1表示高, 0表示低。

__gpio_set_value

函数原型：void __gpio_set_value(unsigned gpio, int value)
作用：设置gpio电平值(gpio已为input/output状态)。
参数：
- gpio：gpio编号。
- value：期望设置的gpio电平值，非0表示高, 0表示低。
返回：
- 无返回值

of_get_named_gpio

函数原型：int of_get_named_gpio(struct device_node *np, const char *propname, int index)
作用：通过名称从dts解析gpio属性并返回gpio编号。
参数：
- np：指向使用gpio的设备结点。
- propname：dts中属性的名称。
- index：dts中gpio属性的索引值。
返回：
- 成功，返回gpio编号。
- 失败，返回错误码。

of_get_named_gpio_flags

函数原型：int of_get_named_gpio_flags(struct device_node *np, const char *list_name, int index, enum of_gpio_flags *flags)
作用：通过名称从dts解析gpio属性并返回gpio编号。
参数：
- np：指向使用gpio的设备结点。
- propname：dts中属性的名称。
- index：dts中gpio属性的索引值
- flags：输入、输出信息of_gpio_flags
返回：
- 成功，返回gpio编号。
- 失败，返回错误码。

使用示例

配置设备引脚

一般设备驱动只需要使用一个接口 devm_pinctrl_get_select_default 就可以申请到设备所有pin资源。

static int pin_req_demo(struct platform_device *pdev)
{
	struct pinctrl *pinctrl;
	pinctrl = devm_pinctrl_get_select_default(&pdev->dev);
	if (IS_ERR_OR_NULL(pinctrl))
		return -EINVAL;
	return 0;
}

获取GPIO号

static int pin_req_demo(struct platform_device *pdev)
{
	struct device *dev = &pdev->dev;
	struct device_node *np = dev->of_node;
	unsigned int gpio;
	gpio = of_get_named_gpio(np, "vdevice_3", 0);
	if (!gpio_is_valid(gpio)) {
		if (gpio != -EPROBE_DEFER)
			dev_err(dev, "Error getting vdevice_3\n");
		return gpio;
	}
}

GPIO属性配置

通过pin_config_set/pin_config_get/pin_config_group_set/pin_config_group_get接口单独控制指定pin或group的相关属性。

static int pctrltest_request_all_resource(void)
{
    struct device *dev;
    struct device_node *node;
    struct pinctrl *pinctrl;
    struct sunxi_gpio_config *gpio_list = NULL;
    struct sunxi_gpio_config *gpio_cfg;
    unsigned gpio_count = 0;
    unsigned gpio_index;
    int ret;

    dev = bus_find_device_by_name(&platform_bus_type, NULL, sunxi_ptest_data->dev_name);
    if (!dev) {
        pr_warn("find device [%s] failed...\n", sunxi_ptest_data->dev_name);
        return -EINVAL;
    }

    node = of_find_node_by_type(NULL, dev_name(dev));
    if (!node) {
        pr_warn("find node for device [%s] failed...\n", dev_name(dev));
        return -EINVAL;
    }
    dev->of_node = node;

    pr_warn("++++++++++++++++++++++++++++%s++++++++++++++++++++++++++++\n", __func__);
    pr_warn("device[%s] all pin resource we want to request\n", dev_name(dev));
    pr_warn("-----------------------------------------------\n");

    pr_warn("step1: request pin all resource.\n");
    pinctrl = devm_pinctrl_get_select_default(dev);
    if (IS_ERR_OR_NULL(pinctrl)) {
        pr_warn("request pinctrl handle for device [%s] failed...\n", dev_name(dev));
        return -EINVAL;
    }

    pr_warn("step2: get device[%s] pin count.\n", dev_name(dev));
    ret = dt_get_gpio_list(node, &gpio_list, &gpio_count);
    if (ret < 0 || gpio_count == 0) {
        pr_warn(" devices own 0 pin resource or look for main key failed!\n");
        return -EINVAL;
    }

    pr_warn("step3: get device[%s] pin configure and check.\n", dev_name(dev));
    for (gpio_index = 0; gpio_index < gpio_count; gpio_index++) {
        gpio_cfg = &gpio_list[gpio_index];

        // 配置GPIO功能
        ret = pinctrl_gpio_set_config(dev, gpio_cfg->name, gpio_cfg->mulsel);
        if (ret < 0) {
            pr_warn("failed to set function config for pin %s\n", gpio_cfg->name);
            return -EINVAL;
        }

        // 配置GPIO上下拉
        if (gpio_cfg->pull != GPIO_PULL_DEFAULT) {
            ret = pinctrl_gpio_set_config(dev, gpio_cfg->name, gpio_cfg->pull);
            if (ret < 0) {
                pr_warn("failed to set pull config for pin %s\n", gpio_cfg->name);
                return -EINVAL;
            }
        }

        // 配置GPIO驱动能力
        if (gpio_cfg->drive != GPIO_DRVLVL_DEFAULT) {
            ret = pinctrl_gpio_set_config(dev, gpio_cfg->name, gpio_cfg->drive);
            if (ret < 0) {
                pr_warn("failed to set drive level config for pin %s\n", gpio_cfg->name);
                return -EINVAL;
            }
        }

        // 配置GPIO初始状态
        if (gpio_cfg->data != GPIO_DATA_DEFAULT) {
            ret = pinctrl_gpio_set_config(dev, gpio_cfg->name, gpio_cfg->data);
            if (ret < 0) {
                pr_warn("failed to set initial data config for pin %s\n", gpio_cfg->name);
                return -EINVAL;
            }
        }
    }

    pr_warn("-----------------------------------------------\n");
    pr_warn("test pinctrl request all resource success!\n");
    pr_warn("++++++++++++++++++++++++++++end++++++++++++++++++++++++++++\n\n");
    return 0;
}

GPIO 中断配置

驱动申请中断

设备驱动只需要通过gpio_to_irq获取虚拟中断号后，其他均可以按标准irq接口操作。

static int gpio_eint_demo(struct platform_device *pdev)
{
    struct device *dev = &pdev->dev;
    int virq;
    int ret;
    /* map the virq of gpio */
    virq = gpio_to_irq(GPIOA(0));
    if (IS_ERR_VALUE(virq)) {
        pr_warn("map gpio [%d] to virq failed, errno = %d\n",
        GPIOA(0), virq);
        return -EINVAL;
    }
    pr_debug("gpio [%d] map to virq [%d] ok\n", GPIOA(0), virq);
    /* request virq, set virq type to high level trigger */
    ret = devm_request_irq(dev, virq, sunxi_gpio_irq_test_handler,
    IRQF_TRIGGER_HIGH, "PA0_EINT", NULL);
    if (IS_ERR_VALUE(ret)) {
        pr_warn("request virq %d failed, errno = %d\n", virq, ret);
        return -EINVAL;
    }
    return 0;
}

DT 方法申请中断

配置设备树

soc{
  vdevice: vdevice@0 {
    compatible = "allwinner,sun8i-vdevice";
    device_type = "Vdevice";
    interrupt-parent = <&pio>;/* 依赖的中断控制器(带interrupt-controller属性的结点) */
    interrupts = < PD 3 IRQ_TYPE_LEVEL_HIGH>;
                    | |      `------------------中断触发条件、类型
                    | `-------------------------pin bank内偏移
                    `---------------------------哪个bank
    pinctrl-names = "default";
    pinctrl-0 = <&vdevice_pins_a>;
    test-gpios = <&pio PC 3 1 2 2 1>;
    status = "okay";
  };
};

在驱动中，通过 platform_get_irq() 标准接口获取虚拟中断号

static int pctrltest_probe(struct platform_device *pdev)
{
	struct device_node *np = pdev->dev.of_node;
	struct gpio_config config;
	int gpio, irq;
	int ret;

	if (np == NULL) {
		pr_err("Vdevice failed to get of_node\n");
		return -ENODEV;
	}
  irq = platform_get_irq(pdev, 0);
  if (irq < 0) {
    printk("Get irq error!\n");
    return -EBUSY;
  }
  sunxi_ptest_data->irq = irq;
  return ret;
}

申请中断

static int request_irq(void)
{
	int ret;
	int virq = sunxi_ptest_data->irq;
	int trigger = IRQF_TRIGGER_HIGH;

	reinit_completion(&sunxi_ptest_data->done);

	pr_warn("step1: request irq(%s level) for irq:%d.\n",
			trigger == IRQF_TRIGGER_HIGH ? "high" : "low", virq);
	ret = request_irq(virq, sunxi_pinctrl_irq_handler_demo1,
					trigger, "PIN_EINT", NULL);
	if (IS_ERR_VALUE(ret)) {
		pr_warn("request irq failed !\n");
		return -EINVAL;
	}

	pr_warn("step2: wait for irq.\n");
	ret = wait_for_completion_timeout(&sunxi_ptest_data->done, HZ);
	if (ret == 0) {
		pr_warn("wait for irq timeout!\n");
		free_irq(virq, NULL);
		return -EINVAL;
	}

	free_irq(virq, NULL);

	pr_warn("-----------------------------------------------\n");
	pr_warn("test pin eint success !\n");
	pr_warn("+++++++++++++++++++++++++++end++++++++++++++++++++++++++++\n\n\n");

	return 0;
}

DT 配置中断 debounce

中断去抖动（Debounce） 是一种常见的硬件和软件技术，通常用于处理按键或开关等机械设备的信号输入。在这些设备中，由于物理接触不稳定，按键按下或释放时可能会出现短时间内的多次触发（即“抖动”），这会导致不必要的多次中断或事件触发。去抖动的目标是消除这些不必要的“噪音”信号，确保每次按键事件只触发一次。可以通过 dts 配置每个中断 bank 的 debounce：

&pio {
	/* takes the debounce time in usec as argument */
	input-debounce = <0 0 0 0 0 0 0>;
			  | | | | | | `----------PA bank
			  | | | | | `------------PC bank
			  | | | | `--------------PD bank
			  | | | `----------------PF bank
			  | | `------------------PG bank
			  | `--------------------PH bank
			  `----------------------PI bank
};

input-debounce 的属性值中需把 pio 设备支持中断的 bank 都配上，如果缺少，会以 bank 的顺序设置相应的属性值到debounce寄存器，缺少的 bank 对应的 debounce应该是默认值（启动时没修改的情况）。debounce取值范围是0~1000000（单位usec）。

调试方法

寄存器调试

开启 SUNXI DUMP

cd /sys/class/sunxi_dump
1.查看一个寄存器
  echo 0x0300b048 > dump ;cat dump

2.写值到寄存器上
  echo 0x0300b058 0xfff > write ;cat write

3.查看一片连续寄存器
  echo 0x0300b000,0x0300bfff > dump;cat dump

4.写一组寄存器的值
  echo 0x0300b058 0xfff,0x0300b0a0 0xfff > write;cat write

DEBUG FS

挂载 DEBUG FS

mount -t debugfs none /sys/kernel/debug
cd /sys/kernel/debug/sunxi_pinctrl

查看 PIN 下的设备

cat pinctrl-devices

查看 PIN 的状态和对应的使用设备

console:/sys/kernel/debug/pinctrl # ls
pinctrl-devices pinctrl-handles pinctrl-maps pio r_pio
console:/sys/kernel/debug/pinctrl # cat pinctrl-handles

Requested pin control handlers their pinmux maps:
device: twi3 current state: sleep
  state: default
    type: MUX_GROUP controller pio group: PA10 (10) function: twi3 (15)
    type: CONFIGS_GROUP controller pio group PA10 (10)config 00001409
config 00000005
    type: MUX_GROUP controller pio group: PA11 (11) function: twi3 (15)
    type: CONFIGS_GROUP controller pio group PA11 (11)config 00001409
config 00000005
  state: sleep
    type: MUX_GROUP controller pio group: PA10 (10) function: io_disabled (5)
    type: CONFIGS_GROUP controller pio group PA10 (10)config 00001409
config 00000001
    type: MUX_GROUP controller pio group: PA11 (11) function: io_disabled (5)
    type: CONFIGS_GROUP controller pio group PA11 (11)config 00001409
config 00000001
device: twi5 current state: default
  state: default
    type: MUX_GROUP controller r_pio group: PL0 (0) function: s_twi0 (3)
    type: CONFIGS_GROUP controller r_pio group PL0 (0)config 00001409
config 00000005
    type: MUX_GROUP controller r_pio group: PL1 (1) function: s_twi0 (3)
    type: CONFIGS_GROUP controller r_pio group PL1 (1)config 00001409
config 00000005
  state: sleep
    type: MUX_GROUP controller r_pio group: PL0 (0) function: io_disabled (4)
    type: CONFIGS_GROUP controller r_pio group PL0 (0)config 00001409
config 00000001
    type: MUX_GROUP controller r_pio group: PL1 (1) function: io_disabled (4)
    type: CONFIGS_GROUP controller r_pio group PL1 (1)config 00001409
config 00000001
device: soc@03000000:pwm5@0300a000 current state: active
  state: active
    type: MUX_GROUP controller pio group: PA12 (12) function: pwm5 (16)
    type: CONFIGS_GROUP controller pio group PA12 (12)config 00000001
config 00000000
config 00000000
  state: sleep
    type: MUX_GROUP controller pio group: PA12 (12) function: io_disabled (5)
    type: CONFIGS_GROUP controller pio group PA12 (12)config 00000001
config 00000000
config 00000000
device: uart0 current state: default
  state: default
  state: sleep
device: uart1 current state: default
  state: default
    type: MUX_GROUP controller pio group: PG6 (95) function: uart1 (37)
    type: CONFIGS_GROUP controller pio group PG6 (95)config 00001409
config 00000005
    type: MUX_GROUP controller pio group: PG7 (96) function: uart1 (37)
    type: CONFIGS_GROUP controller pio group PG7 (96)config 00001409
config 00000005
    type: MUX_GROUP controller pio group: PG8 (97) function: uart1 (37)
    type: CONFIGS_GROUP controller pio group PG8 (97)config 00001409
config 00000005
    type: MUX_GROUP controller pio group: PG9 (98) function: uart1 (37)
    type: CONFIGS_GROUP controller pio group PG9 (98)config 00001409
config 00000005
  state: sleep
    type: MUX_GROUP controller pio group: PG6 (95) function: io_disabled (5)
    type: CONFIGS_GROUP controller pio group PG6 (95)config 00001409
config 00000001
    type: MUX_GROUP controller pio group: PG7 (96) function: io_disabled (5)
    type: CONFIGS_GROUP controller pio group PG7 (96)config 00001409
config 00000001
    type: MUX_GROUP controller pio group: PG8 (97) function: io_disabled (5)
    type: CONFIGS_GROUP controller pio group PG8 (97)config 00001409
config 00000001
    type: MUX_GROUP controller pio group: PG9 (98) function: io_disabled (5)
    type: CONFIGS_GROUP controller pio group PG9 (98)config 00001409
    ....

从上面的部分 log 可以看到那些设备管理的 pin 以及 pin 当前的状态是否正确。以 twi3 设备为例，twi3 管理的 pin 有 PA10/PA11，分别有两组状态 sleep 和 default，default 状态表示使用状态，sleep 状态表示 pin 处于 io disabled 状态，表示 pin 不可使用，twi3 设备使用的 pin当前状态处于sleep状态的。

模块配置​

驱动配置​

设备树配置​

配置通用GPIO功能/中断功能​

配置设备引脚​

计算 GPIO 编号​

GPIO 号转换器

模块 SYS 接口​

驱动模块接口​

使用示例​

配置设备引脚​

获取GPIO号​

GPIO属性配置​

GPIO 中断配置​

驱动申请中断​

DT 方法申请中断​

DT 配置中断 debounce​

调试方法​

寄存器调试​

DEBUG FS​

模块配置

驱动配置

设备树配置

配置通用GPIO功能/中断功能

配置设备引脚

计算 GPIO 编号

模块 SYS 接口

驱动模块接口

使用示例

配置设备引脚

获取GPIO号

GPIO属性配置

GPIO 中断配置

驱动申请中断

DT 方法申请中断

DT 配置中断 debounce

调试方法

寄存器调试

DEBUG FS
