HWSPINLOCK - 硬件自旋锁

HWSPINLOCK（硬件自旋锁）是一种锁机制，用于在多处理器系统中对共享资源进行保护，以防止多个处理器同时访问同一资源而导致数据不一致或竞争条件。硬件自旋锁通常由处理器提供支持，在硬件层面实现了对锁的获取和释放操作，以减少对操作系统的干预和加速锁操作的执行速度。

HWSPINLOCK的功能包括：

  1. 忙等待：当一个处理器尝试获取HWSPINLOCK时，如果锁已经被其他处理器持有，该处理器将会进入一个忙等待的状态，不断轮询直到获取到锁为止。
  2. 原子操作：HWSPINLOCK的获取和释放通常是通过硬件提供的原子操作来实现的，确保在多处理器环境下这些操作是线程安全的。
  3. 低开销：相较于软件自旋锁，在多处理器系统中使用HWSPINLOCK可以减少锁操作的开销，提高锁的性能和效率。
  4. 可嵌入性：HWSPINLOCK通常可以直接嵌入到处理器的指令集中，使得在应用程序中使用锁变得更加方便和高效。

总的来说，HWSPINLOCK提供了一种高效的并发控制机制，适用于对于需要频繁访问和操作的共享资源进行保护的场景。在多处理器系统中，合理使用HWSPINLOCK可以有效地避免竞争条件和提高系统的性能。

  • 有32个lock单位
  • 两种lock状态：Locked 和 Unlocked
  • 处理器的Lock时间是可预见的（少于200cycles）

模块配置​

驱动配置​

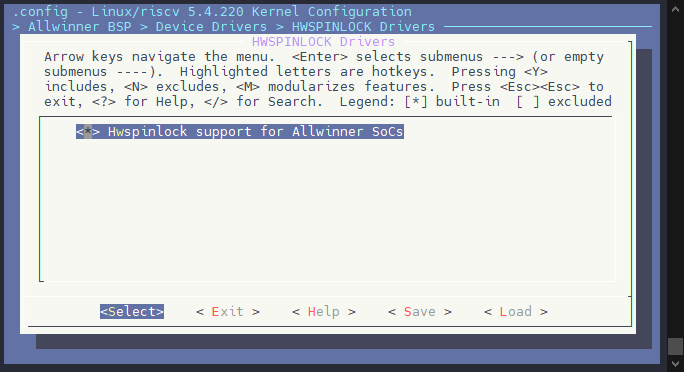

Allwinner BSP  --->
    Device Drivers  --->
        HWSPINLOCK Drivers ->
            <*> Hwspinlock support for Allwinner SoCs

image-20250701101050208

设备树配置​

hwspinlock: hwspinlock@43005000 {
    compatible = "allwinner,sunxi-hwspinlock";
    reg = <0x0 0x43005000 0x0 0x1000>;
    interrupts-extended = <&plic0 55 IRQ_TYPE_LEVEL_HIGH>;
    #hwlock-cells = <1>;
    clocks = <&ccu CLK_SPLOCK>;
    clock-names = "clk_hwspinlock_bus";
    resets = <&ccu RST_BUS_SPLOCK>;
    reset-names = "rst";
    num-locks = <32>;
    status = "disabled";
};
  • compatible: 用来匹配驱动，固定为 allwinner,sunxi-hwspinlock
  • reg: 寄存器地址
  • hwlock-cells : 用于指定其他驱动使用mbox的时候要传的参数个数
  • clocks: 时钟源
  • clock-names: 时钟名
  • resets: reset_control控制模块复位
  • resets-names: 模块复位控制器名称
  • num-locks: hwspinlock锁个数

设备端设备树配置

&hwspinlock {
    status = "okay";
};

hwspinlock模块使用场景​

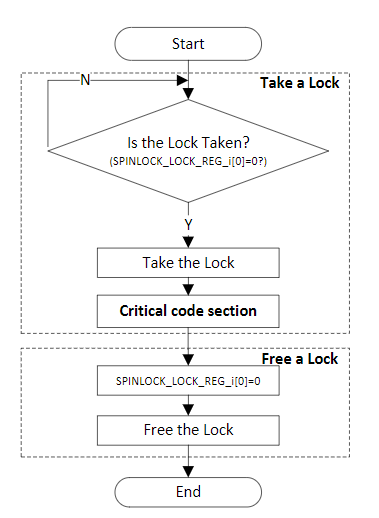

在多核系统中，Hwspinlock 提供了一种硬件同步机制，通过 lock 操作防止多个处理器同时访问共享数据，从而确保数据的一致性。

当某个处理器锁定 spinlock0 后，状态变为锁定（locked），此时执行特定的代码。代码执行完毕后，解锁操作将允许其他处理器进行读写操作。

image-20240330112502355

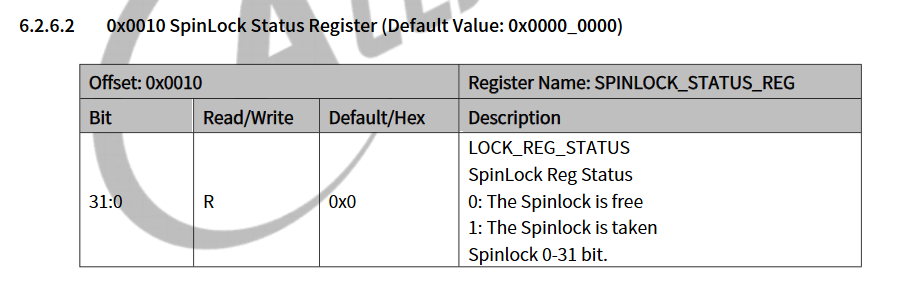

当处理器使用 hwspinlock 时，需要通过 SPINLOCK_STATUS_REG 寄存器读取 hwspinlock 的状态。

image-20250701100823103

操作细则​

  • 读操作：读取 SPINLOCK_LOCK_REG 返回值为 0 时，表示锁已进入 locked 状态；再次读取 SPINLOCK_STATUS_REG 返回 1，说明已被锁定。

  • 写操作：当 spinlock 处于 locked 状态时，写入 SPINLOCK_LOCK_REG 为 0 可将其转换为 unlocked 状态，其他状态的写入操作无效。

  • 复位操作：复位后，默认 spinlock 处于 unlocked 状态。

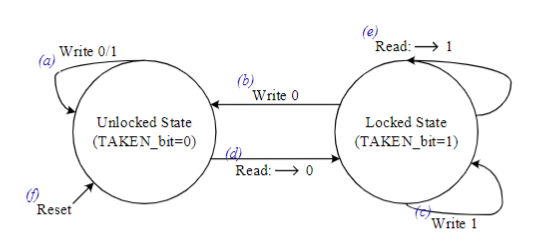

SPINLOCK状态机转换图

hwspinlock 状态​

  • 当 spinlock 处于 unlocked 状态时，写入 0 或 1 均无效。

  • 当 spinlock 处于 unlocked 状态时，进行读操作，返回 0，说明已进入 locked 状态。

  • 当 spinlock 处于 locked 状态时，写入 0 可将其转换为 unlocked 状态。

  • 当 spinlock 处于 locked 状态时，写入 1 无效。

  • 当 spinlock 处于 locked 状态时，再次读取该状态位，返回 1，表示已是 locked 状态。

  • 复位操作后，默认状态为 unlocked。

当释放锁（即 locked 状态变为 unlocked）时，会产生中断。

切换状态​

  • SPINLOCKN_LOCK_REG(0~31) 读 0 时，进入 locked 状态。
  • 执行应用代码时，当前 SPINLOCK_STATUS_REG 对应位状态为 1。
  • SPINLOCKN_LOCK_REG(0~31) 写 0 时，进入 unlocked 状态，释放对应的 spinlock。

中断应用​

  • 首先使能中断寄存器 SPINLOCK_IRQ_EN_REG，将对应的通道位置 1 来开启中断。
  • 当锁 n 被释放时，会产生中断，SPINLOCK_IRQ_STA_REG 的第 n bit 位置 1，通知其他 CPU 执行中断处理函数。在中断处理函数中，会检查 32 个硬件锁对应的中断状态寄存器 SPINLOCK_IRQ_STA_REG 中的每个 bit 位。如果检测到申请的 n 通道的锁已被释放，则可以获得锁。
  • 执行完中断处理函数后，需要清除 pending 位。

驱动接口​

内核提供了一系列的 hwspinlock 接口，用于实现硬件自旋锁的管理和操作，这些接口都定义在 drivers/hwspinlock/hwspinlock_core.c 文件中。以下是一些重要的 hwspinlock 接口的介绍：

hwspin_lock_register​

  • 函数原型：int hwspin_lock_register(struct hwspinlock_device *bank, struct device *dev, const struct hwspinlock_ops *ops, int base_id, int num_locks)
  • 功能描述：注册一个新的硬件自旋锁设备实例
  • 参数说明：
  • bank: hwspinlock 设备，通常提供大量硬件锁
  • dev：支持的设备
  • ops：此设备的 hwspinlock 处理程序
  • base_id：这个bank中第一个硬件自旋锁的id
  • num_locks：这个设备能提供的hwspinlock的数量
  • 返回值：成功时返回 0，失败时返回错误码

hwspin_lock_unregister​

  • 函数原型：int hwspin_lock_unregister(struct hwspinlock_device *bank)
  • 功能描述：注销硬件自旋锁设备
  • 参数说明：
  • bank: hwspinlock 设备，通常提供大量硬件锁
  • 返回值：成功时返回 0，失败时返回错误码

hwspin_lock_request​

  • 函数原型：struct hwspinlock *hwspin_lock_request(void)
  • 功能描述：请求 hwspinlock。hwspinlock设备用户调用此函数，以便为他们动态分配未使用的 hwspinlock,(动态申请)。应该从进程上下文调用（可能睡眠）。
  • 参数说明：无
  • 返回值：返回分配的 hwspinlock 的地址，或在错误时返回 NULL

hwspin_lock_request_specific​

  • 函数原型：struct hwspinlock *hwspin_lock_request_specific(unsigned int id)
  • 功能描述：请求特定的 hwspinlock，用户应该调用此函数，以便为他们分配特定的 hwspinlock,(静态申请)。应该从进程上下文调用（可能睡眠）。
  • 参数说明：
  • id：请求的特定 hwspinlock 的索引
  • 返回值：返回分配的 hwspinlock 的地址，或在错误时返回 NULL

hwspin_lock_free​

  • 函数原型：int hwspin_lock_free(struct hwspinlock *hwlock)
  • 功能描述：释放特定的 hwspinlock。应该从进程上下文调用（可能睡眠）
  • 参数说明：
  • hwlock：要释放的特定hwspinlock。
  • 返回值：成功时返回 0，失败时返回错误码

sunxi_hwspinlock_trylock​

  • 函数原型：static int sunxi_hwspinlock_trylock(struct hwspinlock *lock)
  • 功能描述：获取锁资源
  • 参数说明：
  • lock：要获取的特定hwspinlock。
  • 返回值：成功时返回 1，失败时返回0

sunxi_hwspinlock_unlock​

  • 函数原型：static void sunxi_hwspinlock_unlock(struct hwspinlock *lock)
  • 功能描述：释放锁资源
  • 参数说明：
  • lock：要释放的特定hwspinlock。
  • 返回值：无

sunxi_hwspinlock_relax​

  • 函数原型：static void sunxi_hwspinlock_relax(struct hwspinlock *lock)
  • 功能描述：获取锁资源
  • 参数说明：
  • 返回值：无

使用示例​

在下述示例中，USE_HWSPINLOCK_ID 表示我们需要使用的 hwspinlock 的ID号，在上锁前先调用hwspin_lock_request_specific() 获取锁资源，然后调用 __hwspin_trylock()执行上锁行为；在解锁时需要先调用 __hwspin_unlock()解锁，再调用hwspin_lock_free()接口释放锁资源。

#define	USE_HWSPINLOCK_ID	10

struct sunxi_hwspinlock_test {
        struct hwspinlock *hwlock;
        unsigned long flag;
};

static int sunxi_hwspinlock_taken(struct sunxi_hwspinlock_test *hwlock_test)
{
    int err;

    if (!hwlock_test->hwlock) {
        hwlock_test->hwlock = hwspin_lock_request_specific(USE_HWSPINLOCK_ID);
        if (!hwlock_test->hwlock) {
            pr_err("Lock request is failed!\n");
            return -EIO;
        }
    }

    err =  __hwspin_trylock(hwlock_test->hwlock, HWLOCK_IN_ATOMIC, &hwlock_test->flag);
    if (err){
        pr_err("lock is already taken!\n");
        return -EBUSY;
    }
    pr_info("lock-%d is taken successfully!\n", USE_HWSPINLOCK_ID);

    return err;
}

static int sunxi_hwspinlock_free(struct sunxi_hwspinlock_test *hwlock_test)
{
    int err;

    if (!hwlock_test->hwlock) {
        pr_err("lock is already free!\n");
        return -EIO;
    }
    __hwspin_unlock(hwlock_test->hwlock, HWLOCK_IN_ATOMIC, &hwlock_test->flag);

    err = hwspin_lock_free(hwlock_test->hwlock);
    if (err < 0) {
        pr_info("Lock release failed!\n");
        return -EIO;
    }
    pr_info("Lock-%d free successfully!\n", USE_HWSPINLOCK_ID);

    return err;
}
