PERF2 开发板
简介
V861-PER2开发板是全志科技专门针对V861系列媒体处理芯片开发的演示板，用于给客户展示V861强大的多媒体功能和智能视频处理能力，V861-PER2开发板提供了丰富的接口，客户前期亦可以在V861-PER2开发板上做前期软件开发工作。V861-PER2开发板同时为客户硬件设计提供参考，客户只需要对V861-PER2开发板电路进行增减即可完成硬件设计。
交付清单
V861 PER2开发板硬件基础交付清单包括：
- V861单板：V861_PER2_AXP333_4L_V2_0
- 电源：输入100V~240V AC，输出12V，2A，DC
- 摄像头子板：SUB_SENSOR_GC2083_V2_0、SUB_SENSOR_OS02G10_V1_0
- SPI-DBI显示屏模组（带触摸）：kld2851b-LCD显示屏模组
其他组件
以下组件不包括在V861-PER2开发板硬件交付包中,但是客户在调试过程中可能会用到,例如:
- 网线
- 串口线
- 音视频输出线材
- SD卡
V861-PER2开发板硬件介绍
功能框图
V861-PER2开发板功能框图如图所示：

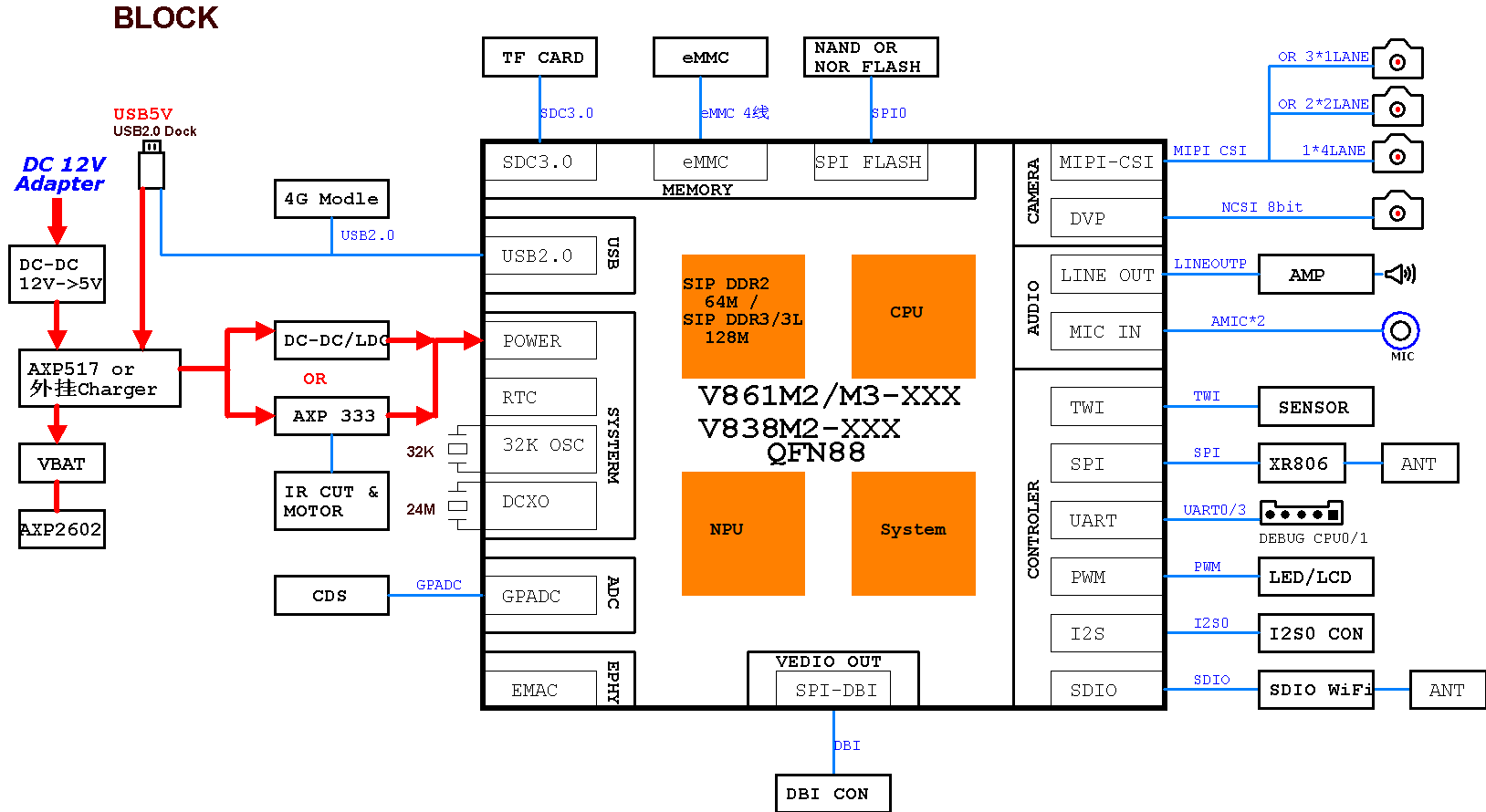

V861-PER2开发板功能框图示
电源拓扑结构

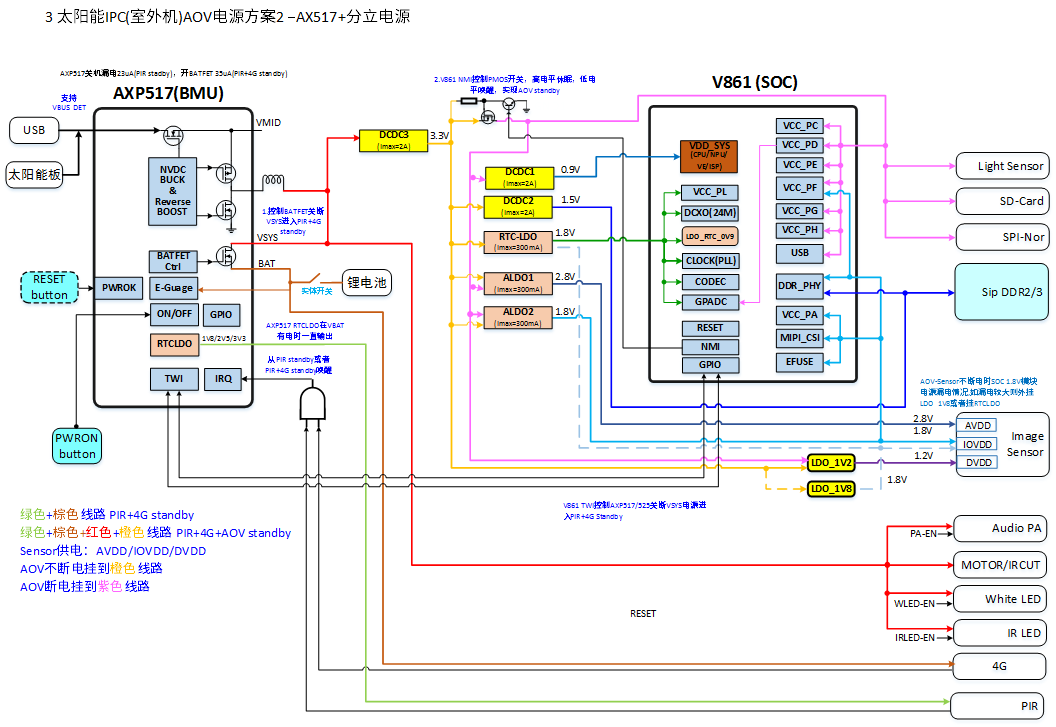

V861-PER2电源方案分为PMU(AXP333)和分立器件方案，对应电源拓扑结构如图所示：

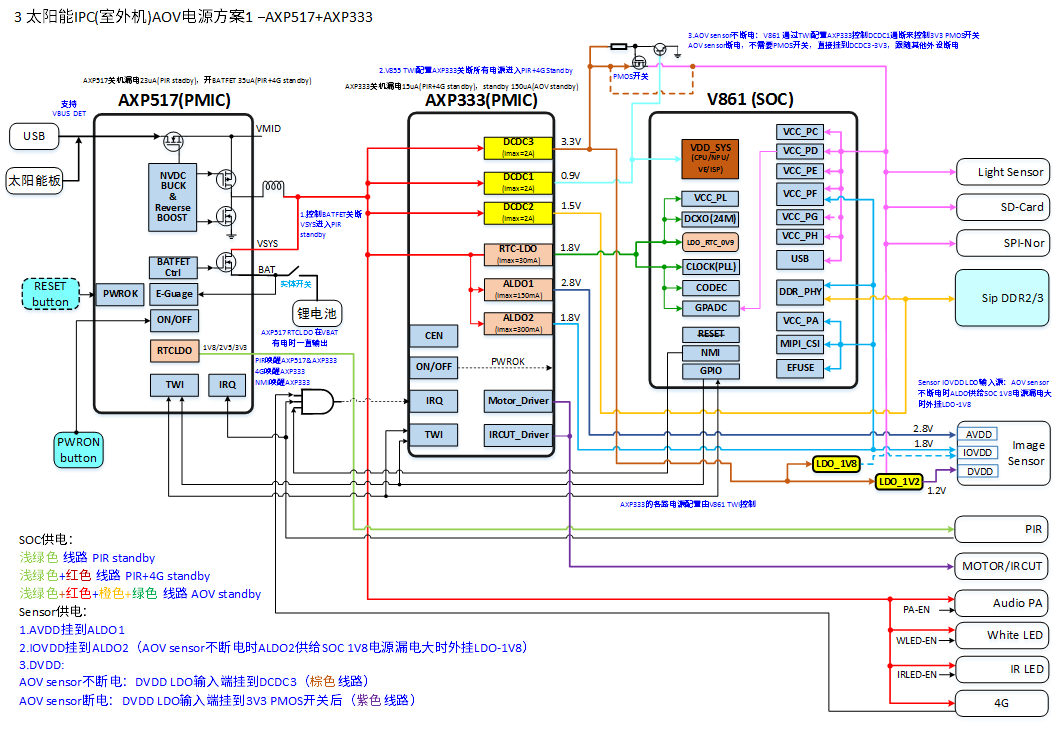

V861-PER2带PMU电源拓扑结构图示
V861-PER2分立器件电源拓扑结构图示
接口结构

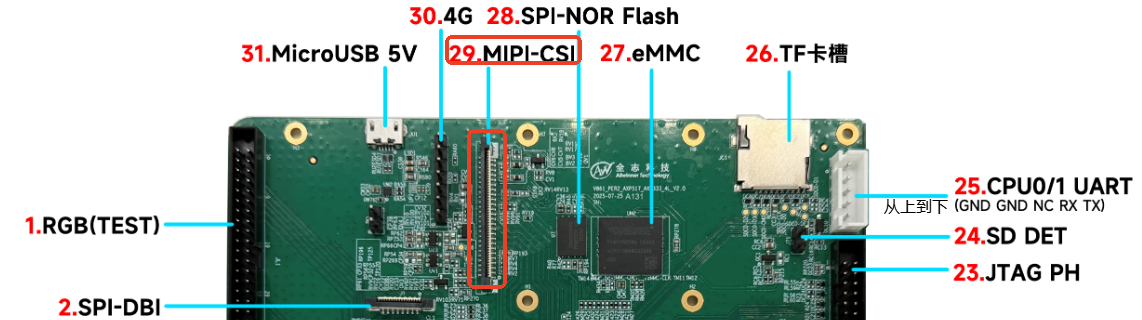

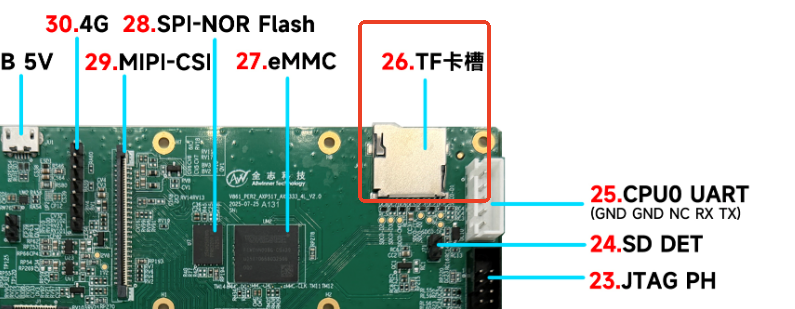

V861-PER2开发板正面接口结构示意图如图3-4所示：

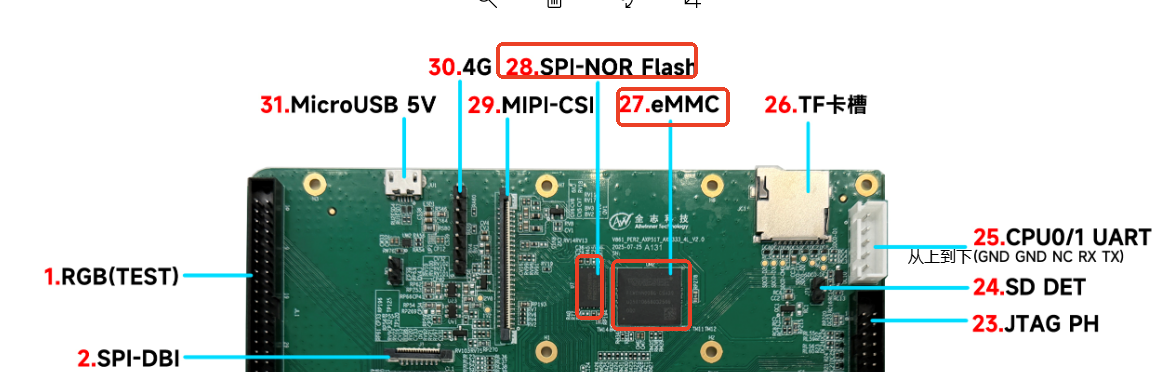

V861-PER2正面接口及功能结构图示

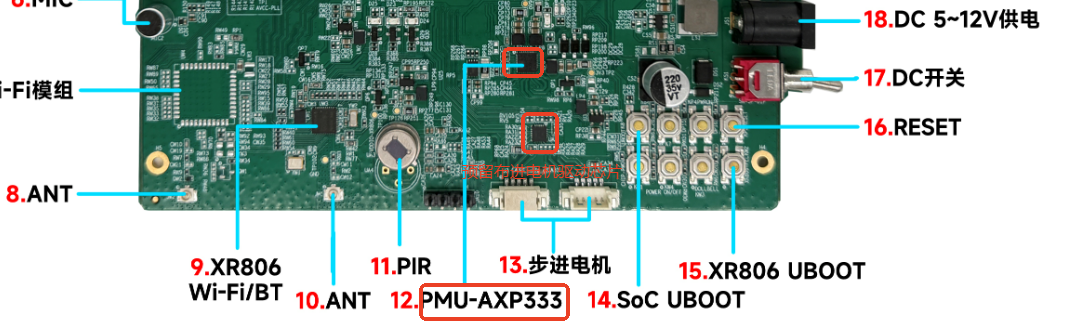

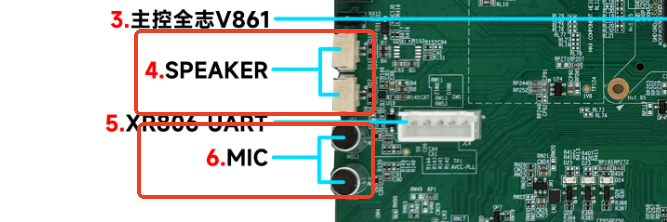

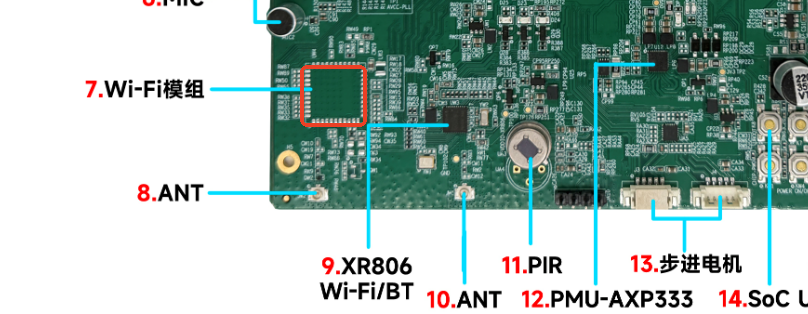

开发板上各接口功能说明如表所示：
V861-PER2各接口功能说明表格
| 编号 | 说明 |
|---|---|
| 1 | RGB 8it屏幕接口（TEST） |
| 2 | SPI DBI屏幕接口 |
| 3 | SOC V861 |
| 4 | SPEAKER |
| 5 | 全志XR806WiFi模组串口打印 线序为从左到右 TX RX NC GND GND |
| 6 | MIC |
| 7 | 外挂 SDIO WiFi/BT 模组 |
| 8 | 外挂SDIO WiFi模组ANT WiFi天线座 |
| 9 | 全志XR806WiFi模组 |
| 10 | 全志XR806WiFi模组ANT WiFi天线座 |
| 11 | PIR 默认贴 A104S |
| 12 | PMU-AXP333 |
| 13 | 步进电机组接口 |
| 14 | SOC V861 UBOOT按键 |
| 15 | XR806WiFi模组 UBOOT按键 |
| 16 | RESET按键 |
| 17 | DC输入源开关 |
| 18 | DC5~12V电源输入口(默认使用12V) |
| 19 | VBAT 电池插入口 从上到下线序分别为 VBAT+ TS VBAT- |
| 20 | PMU-AXP517 |
| 21 | I2S预留接口 |
| 22 | 小核CPU2(E907)串口打印 线序从左到右为 GND GND NC RX TX |
| 23 | JATG调试连接器接口 |
| 24 | TF卡插入检测预留测试排针 |
| 25 | 大核CPU0/1(双C907)串口打印 线序从上到下为 GND GND NC RX TX |
| 26 | TF卡槽 |
| 27 | eMMC |
| 28 | SPI Flash 默认为NOR Flash |
| 29 | MIPI CSI接口 |
| 30 | 预留4G模块排针接口 |
| 31 | MicroUSB 5V输入源 |
GPIO分配
以下为V861-PER2开发板各GPIO接口功能复用情况。
PA为MIPI-CSI，支持3*1lane mipi、2*2lane mipi或者1*4lane mipi，GPIO分配情况如图表所示：
PA口功能分配图表
PC口为存储接口，为SPI Flash接口和eMMC 4线，默认贴SPI NOR，GPIO分配如图表所示：：
PC口功能分配图表

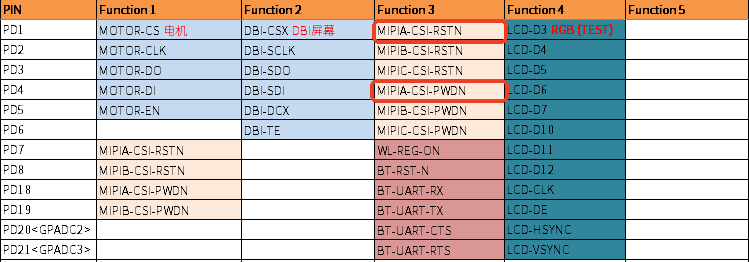

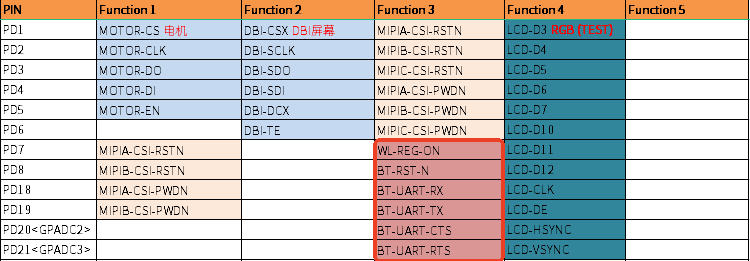

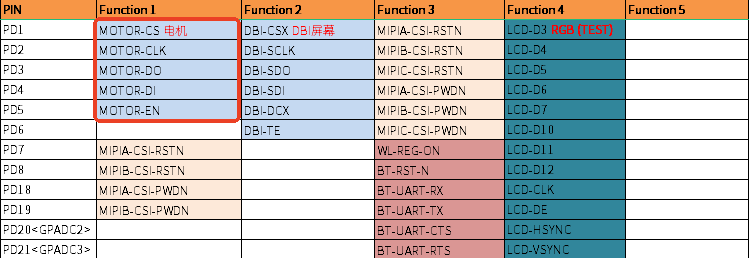

PD口为SPI-DBI、LCD-RGB 8bit、BT、电机驱动及MIPI CSI补充功能，GPIO分配情况如图表所示：
PD口功能分配图表

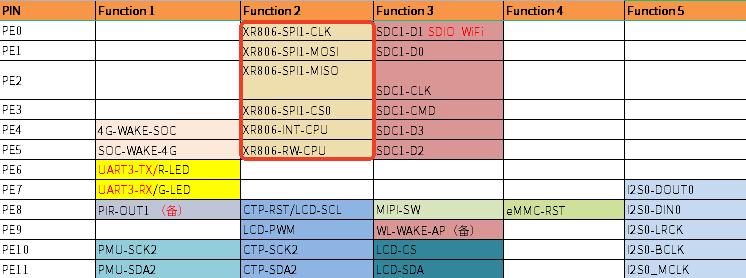

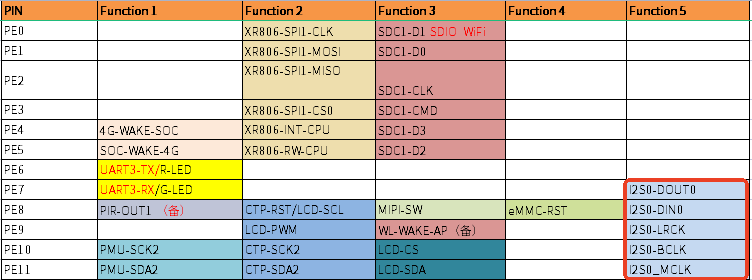

PE口复用功能较多，XR806 WiFi模组、外挂SDIO WiFi、CTP、电机驱动、UART串口打印、TWI通讯等，GPIO分配情况如图表3-4所示：
PE口功能分配图表
PF口为TF卡接口，支持SDIO3.0、JATG功能，同时也复用了UART0打印功能，GPIO分配情况如图表所示：
PF口功能分配图表
PH口为模块功能补充接口，主要为UART0打印功能、JATG、TWI通讯、喇叭、卡开关控制等接口，GPIO分配情况如图表所示：
PH口功能分配图表
PL口为外挂32K晶振和NMI中断功能，GPIO分配情况如图表所示：
PL口功能分配图表
操作指南
上电
在12V DC接口上接12V直流电源或者在MicroUSB 5V接口上接5V电源可上电开机，接口如图所示：
12V DC电源接口图示
5V USB电源接口图示
Debug串口
UART0为大核CPU0/1(双C907)的默认debug串口，串口线接该座子，接口线序如图所示：
CPU0/1 debug串口接口线序图示
UART3为小核CPU2(E907)的debug串口，接口线序如图所示：
CPU2 debug串口接口线序图示
启动介质选择
全志开发板兼容SPI NOR，SPI NAND和eMMC等Flash介质，但不可同时使用，只可同时贴片使用一种Flash介质。
开发板启动除了以上Flash介质外也支持通过SDC0接口启动即TF卡启动，启动介质顺序通过硬件BOOT-SEL接口可选择，如图所示：
BOOT-SEL启动选择图示
烧录
全志开发板可支持两种软件烧录方式，分别是USB烧录和卡量产烧录。
USB烧录
USB烧录采用全志发布的PhoenixSuit工具作为USB烧写工具，如图所示：
PhonenixSutit工具图示
打开软件后选择一键刷机，点击浏览选择对应要烧写的.img固件。
接着先断开开发板电源，按下UBOOT按键不要放开，然后使用Micro USB口的USB线接到USB口上，并接到电脑USB口上，直到电脑工具界面出现进度条后可放开UBOOT按键，等待进度条结束即可烧写成功，烧写过程中可接着串口查看烧写过程打印。
UBOOT按键和USB图示
卡量产烧录
卡烧录需要使用全志发布的卡量产工具PhoneixCard，如图所示
PhoneixCard工具图示
1、打开PhoneixCard工具，点击固件，选择需要烧写的固件，把TF卡通过读卡器接到电脑上，此时工具输出信息栏会显示找到盘符，对应列表内页会显示TF卡的状态；
2、点击选择制作卡的种类为量产卡，之后点击烧卡；
3、工具会对卡进行格式化，并在输出信息栏上显示烧写过程，知道显示烧写结束为止，对应的列表栏也会显示烧写进度，如图所示：
PhoneixCard工具制作卡量产图示
5、制作完成后，取下TF卡，并插到开发板TF接口上，如图所示，原理图如所示，对应GPIO配置如图表红框所示：
TF卡接口图示

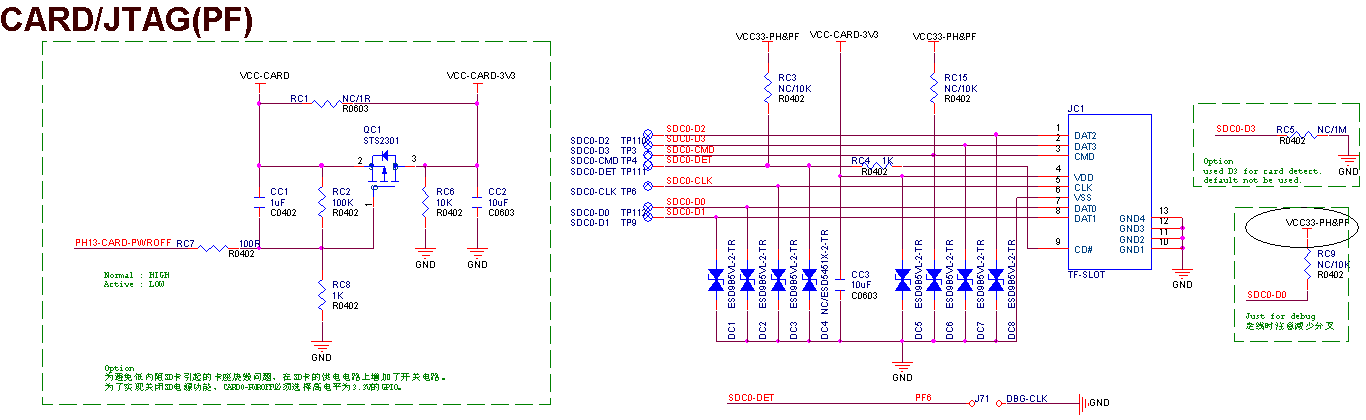

TF卡接口原理图图示
TF卡接口GPIO配置图表
- 然后对开发板进行上电，通过开发板的串口，可以看到烧写过程，烧写结束后，串口会有打印SHUTDOWN等关机字样，表示已经烧写完成并关机，如图所示：
卡量产烧录打印图示
- 此时软件固件已经烧写到开发板的Flash中了，断开电源，并拔除TF卡，然后重新上电即可正常开机。
Flash接口使用说明
全志开发板Flash接口可以支持三种Flash类型，分别是SPI NOR(默认贴片)、SPI NAND、eMMC 三种封装形式的Flash，对应开发板位置如图所示，对应原理图如图所示：
SPI Flash图示

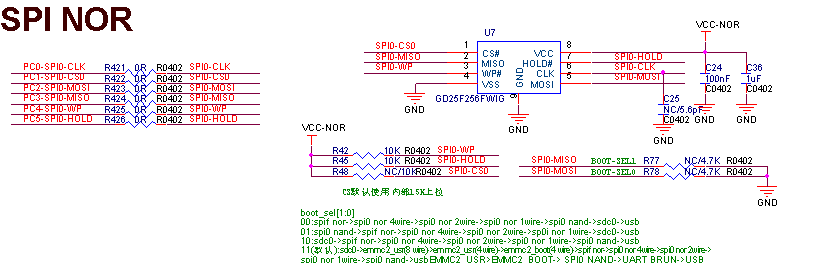

SPI Flash接口原理图图示

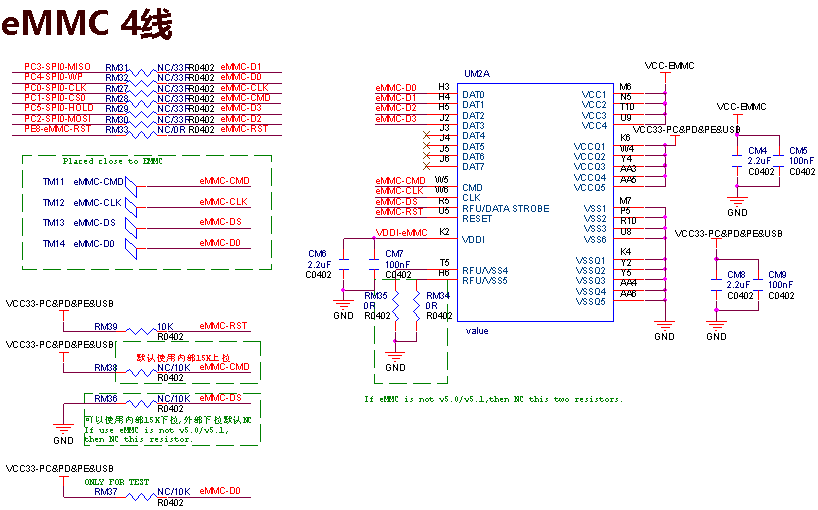

eMMC接口原理图图示
MIPI-CSI接口使用

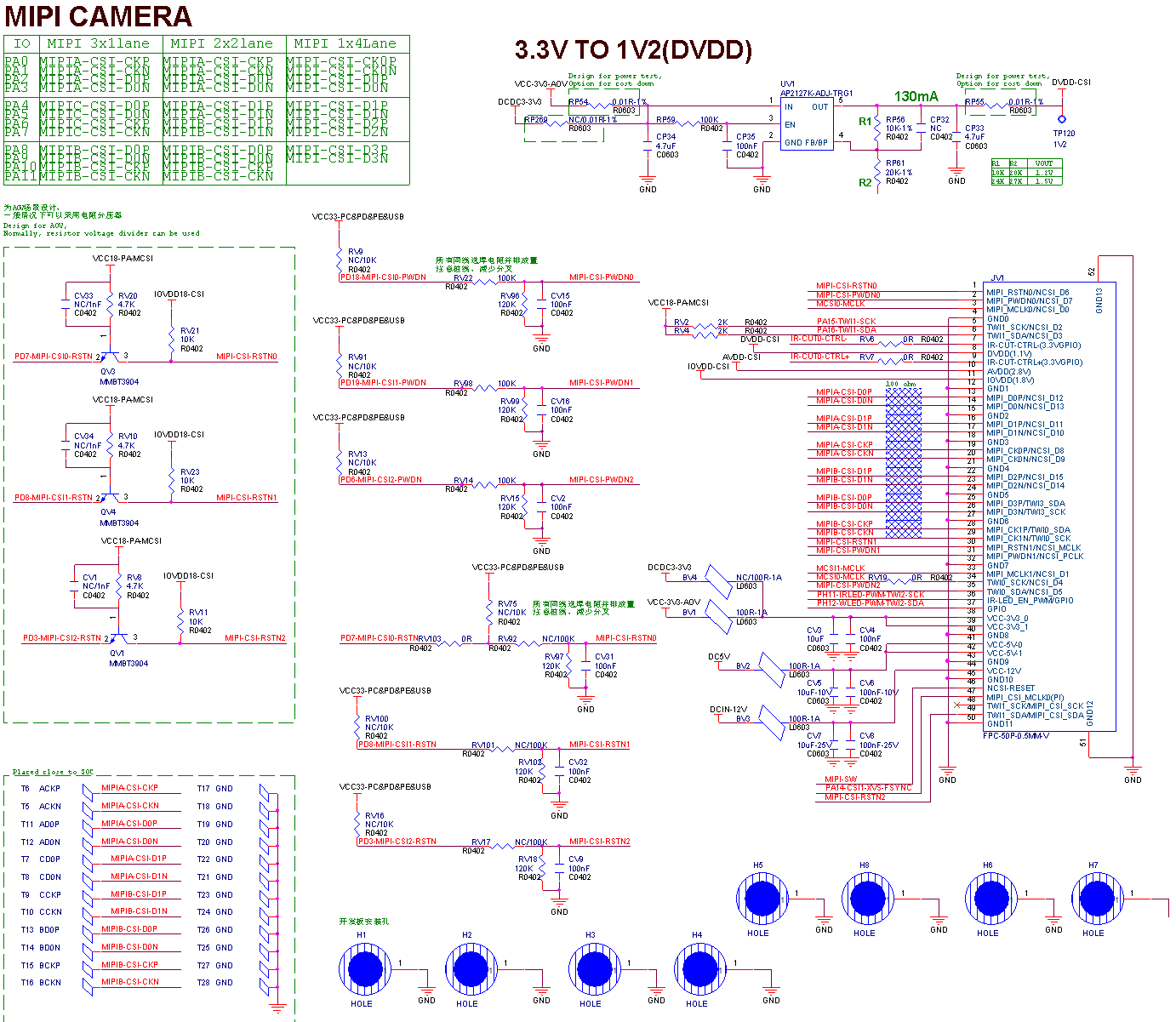

全志开发板MIPI-CSI接口预留有FPC排座用以支持单个摄像头模组1*4lane，双摄：2*2lane 摄像头，三摄/四摄：3*1lane/加 mipi switch芯片成四摄(具体功能及使用请查阅硬件设指南)，对应开发板位置如图所示：
mipi-CSI接座
全志配套摄像头子板使用
全志开发板配套的GC2083(默认使用)摄像头子板与开发板通过50pin的FFC同面排线连接到JV1插座上，连接图如图所示：
请注意：连接单个摄像头子板时候，只需要直接连接同面排线，如需多目场景则需要使用转接板，另外需注意。除了主板连接转接板的FPC排线是异面的排线，其它摄像头连接方式均用同面排线连接，切记不可接反，会导致短路。
全志GC2083单摄像头子板接线图
GC2083摄像头子板电源默认采用的是主板上的电源供电，因此开发板上只要保证DVDD-CSI、AVDD-CSI、IOVDD-CSI这三路供电正常即可，如图所示：
摄像头子板电源硬件配置图示
GC2083使用的2lane mipi配置，其他对应GPIO配置如图表红框所示：
GC2083摄像头子板GPIO配置图表
全志双摄像头使用

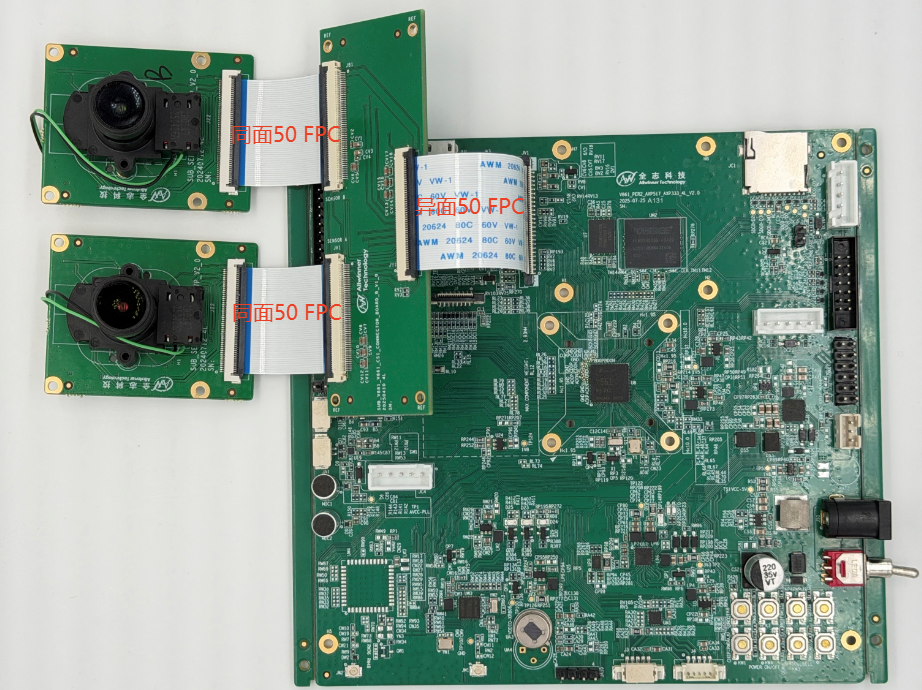

双摄像头需要使用双目转接子板，对应开发板连接如图所示：
双摄像头连接图

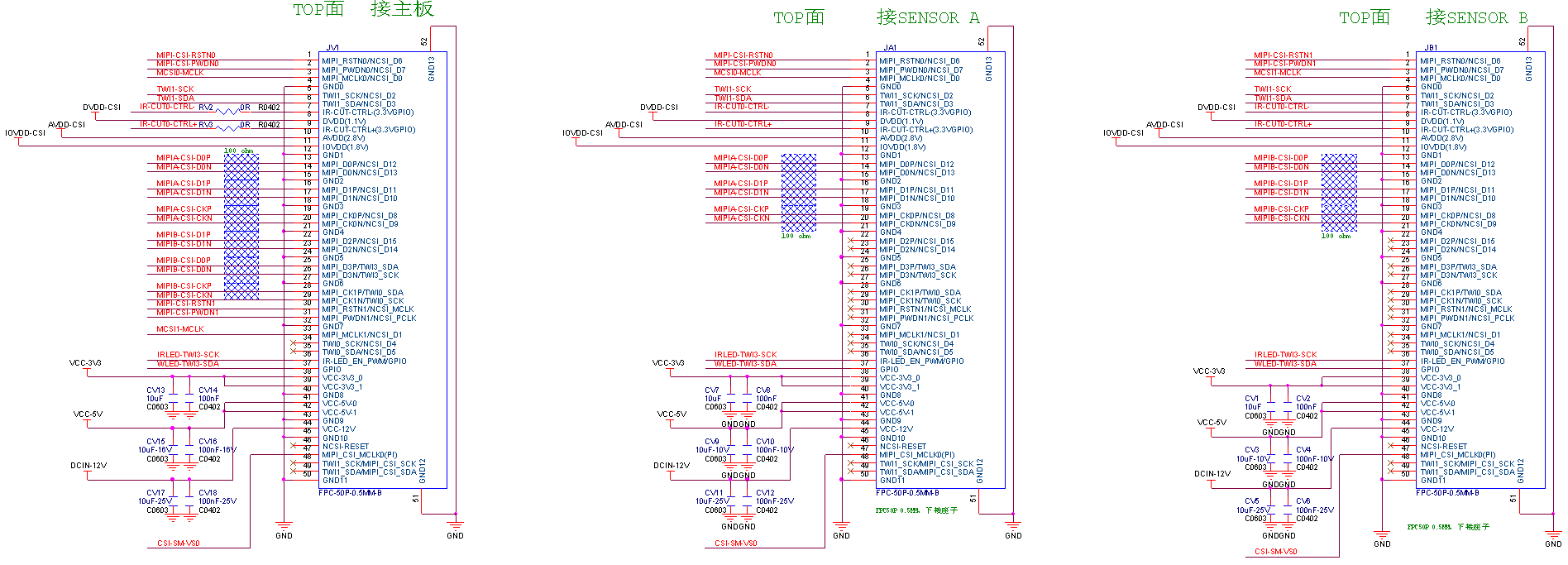

双目/多目转接子板对应原理图图示如图所示，对应使用的GPIO配置如图表红框所示：
双目/多目转接子板原理图图示
GC2083摄像头子板GPIO配置图表

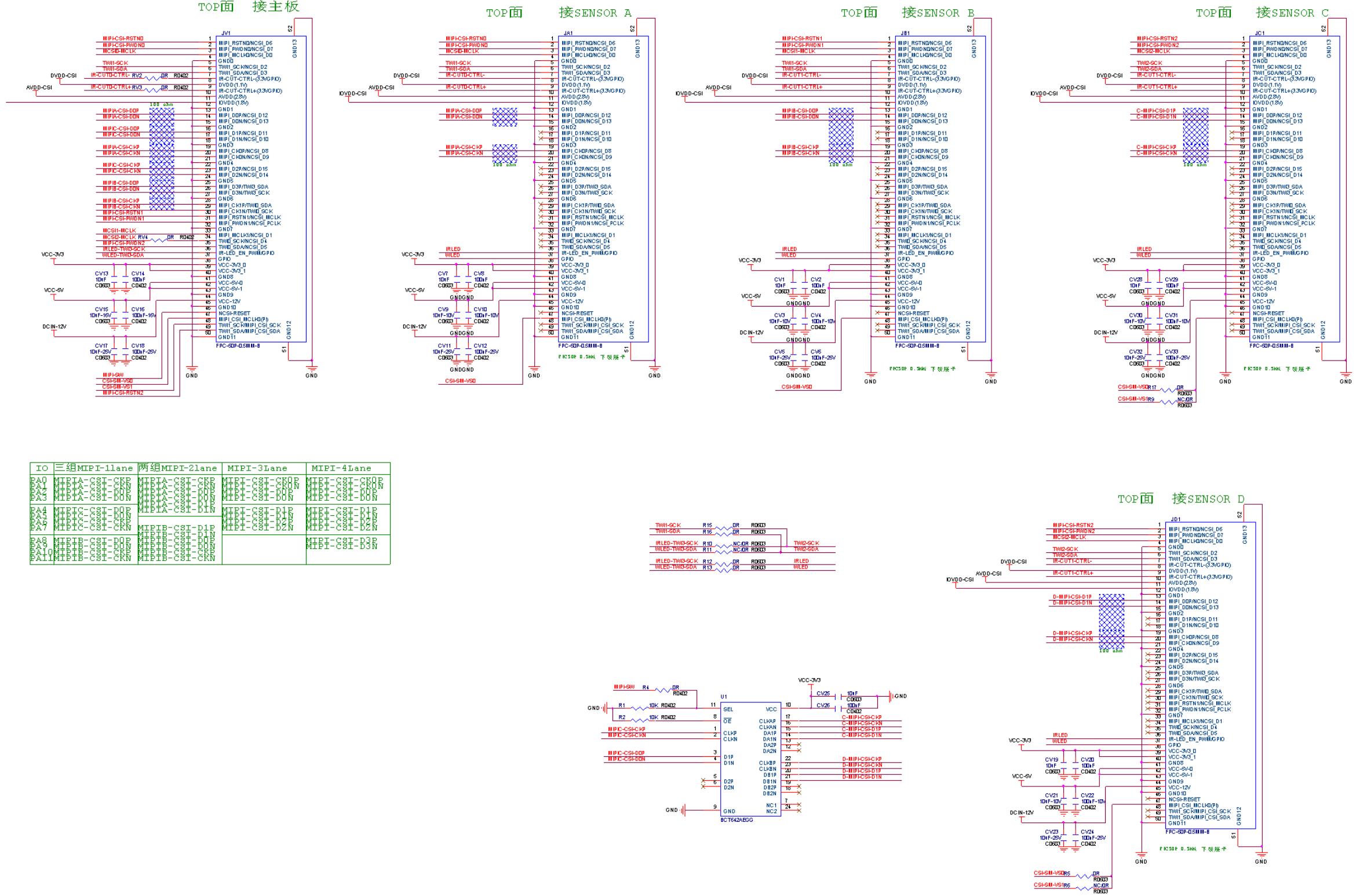

三/四摄对应开发板接法如图所示，对应使用的GPIO配置（四摄情况下，MCLK各一拖二，同时其中两个sensor共用一个PWDN/RESET）如图表红框所示：
三/四摄摄像头接法示意图
三/四摄像头GPIO配置图表
LCD接口使用
全志V861-PER2开发板LCD接口支持SPI-DBI接口方式。
SPI-DBI接口使用
如图所示为开发板DBI接口原理图。

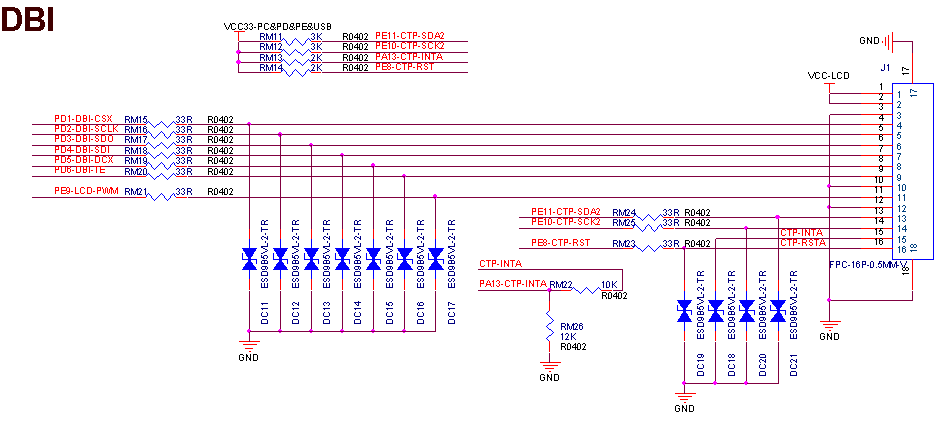

SPI-DBI原理图图示
开发板配套的屏为显示加触摸接口屏，与开发板的接线方式如图所示，对应GPIO配置如图表红框所示：
DBI和CTP 连接示意图
DBI和CTP GPIO配置图表
无线通讯
WiFi/BT/4G接口使用
V861-PER2开发板通过外挂WiFi/BT/4G模组实现WiFi/BT/4G功能，分别对应的方案方案有：
①外挂XR806超低低功耗门铃门锁方案，对应设计原理图如图所示，对应位置如图所示，对应GPIO配置如图表红框所示：
②外挂SDIO WiFi常规低功耗音视频产品，对应设计原理图如图所示，对应位置如图所示，对应GPIO配置如图表红框所示：
③预留外挂4G模组通讯接口，对应设计原理图如图所示：
XR806 WiFi模组原理图图示
XR806WiFi模组位置图示
XR806通讯 GPIO配置图表

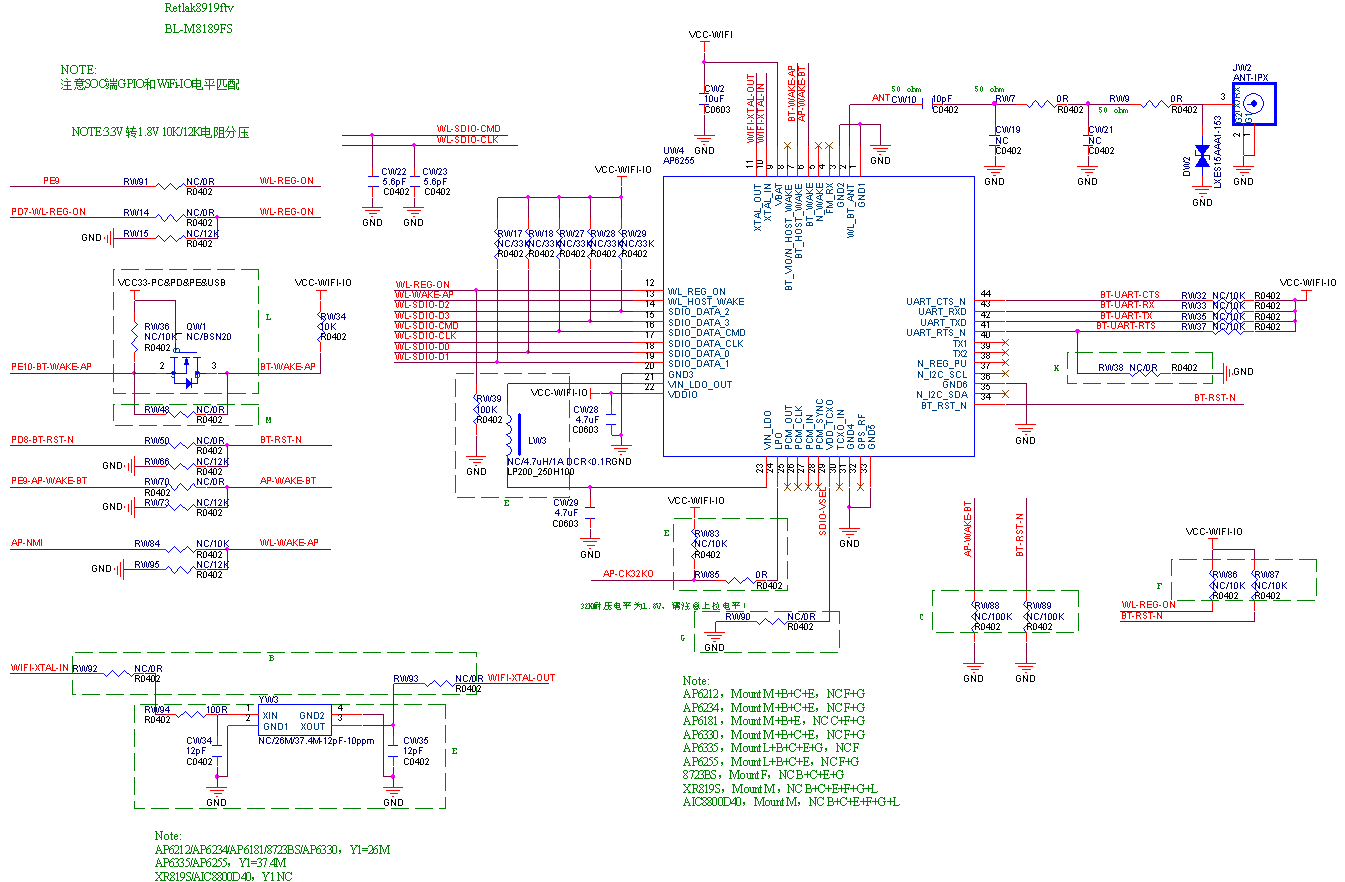

SDIO WiFi/BT模组原理图图示
SDIO WiFi/BT模组位置图示
SDIO WiFi/BT GPIO配置图表

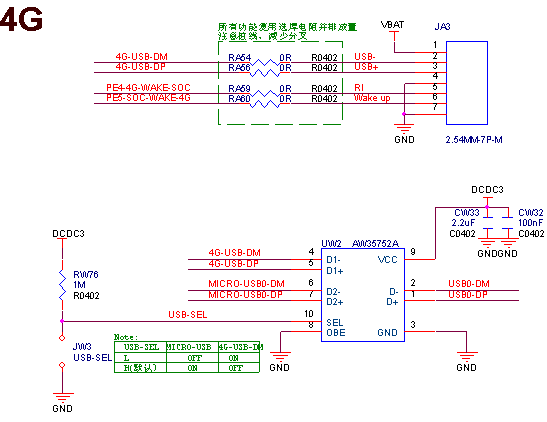

预留连接4G模组接口原理图图示
Audio模块接口
V861-PER2开发板支持两路模拟mic、一路单Lineout，全志开发板对各接口都有引出接口，如图所示为开发板上各Audio接口位置，Audio模块接口设计所示：
Audio接口图示

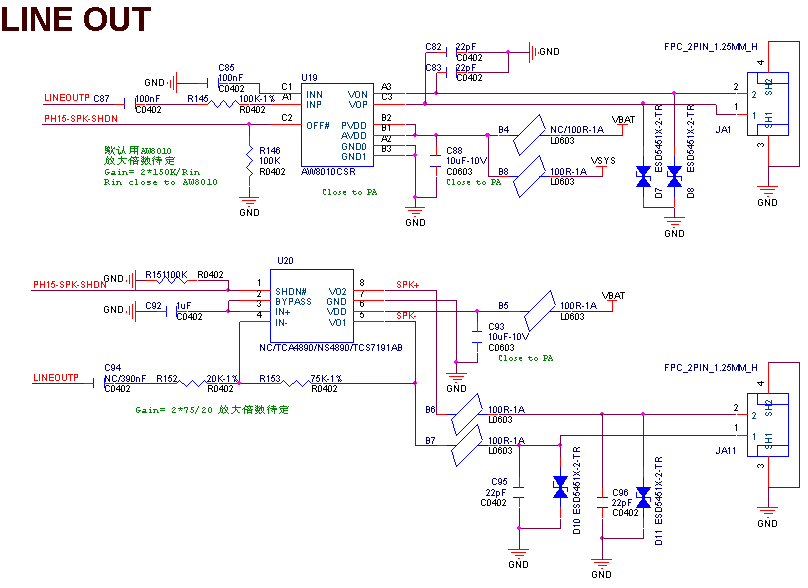

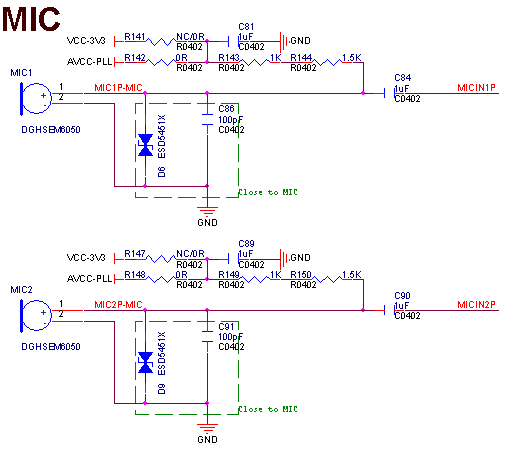

Audio模块接口原理图设计图示
PMUAXP333电机驱动接口&IR-CUT
V861-PER2开发板上的PMU-AXP333（PMU具体功能及使用请查阅硬件设指南和对应规格书）支持1CH直流有刷电机或者4CH双路步进电机驱动和一组IR-CUT驱动，如图所示为开发板上电机接口位置，AXP333电机驱动对应设计原理图如图所示，分立器件电源方案对应设计原理图如图所示，分立器件电源方案备用电机驱动对应GPIO配置如图表红框所示：
AXP333步进电机接口图示

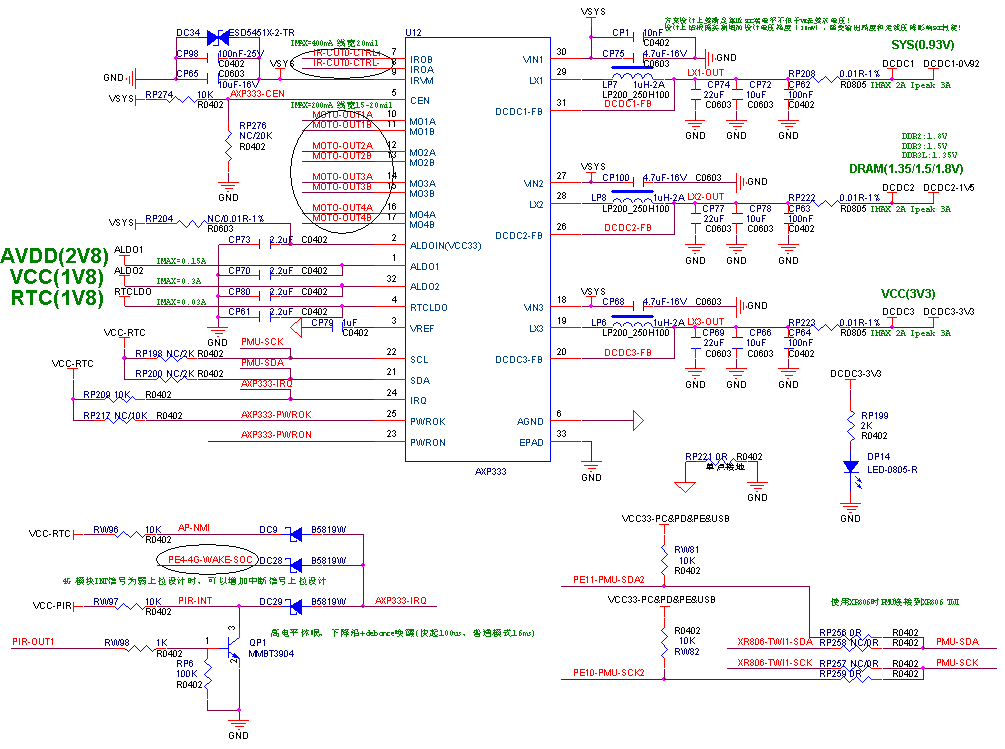

AXP333步进电机驱动模块接口原理图设计图示

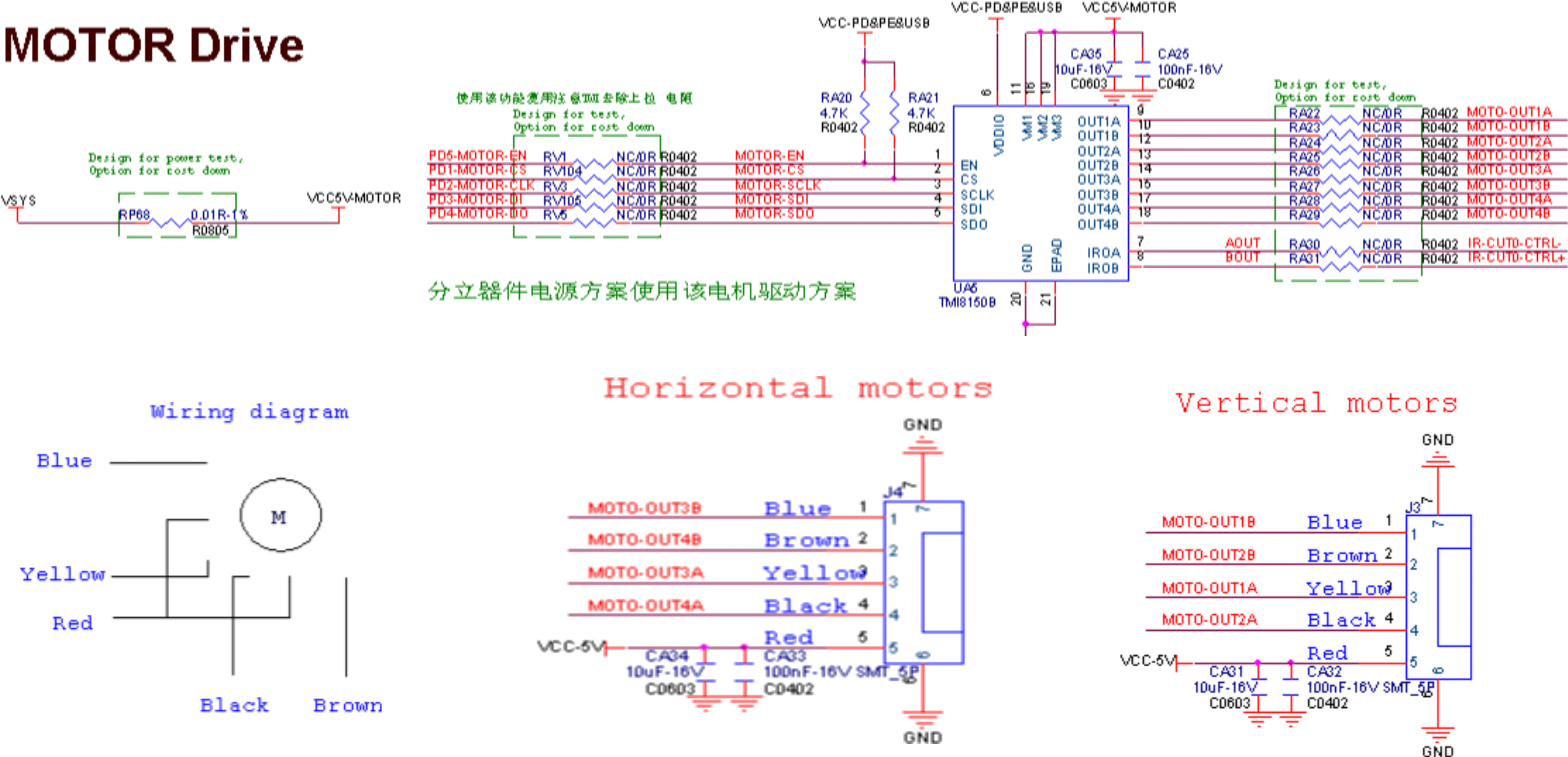

分立器件电源方案步进电机驱动芯片原理图设计图示
MOTOR GPIO配置图表
PMU AXP517

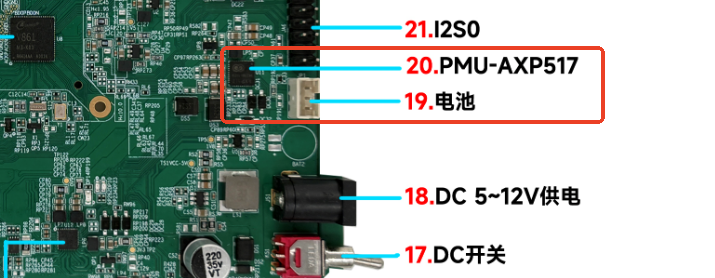

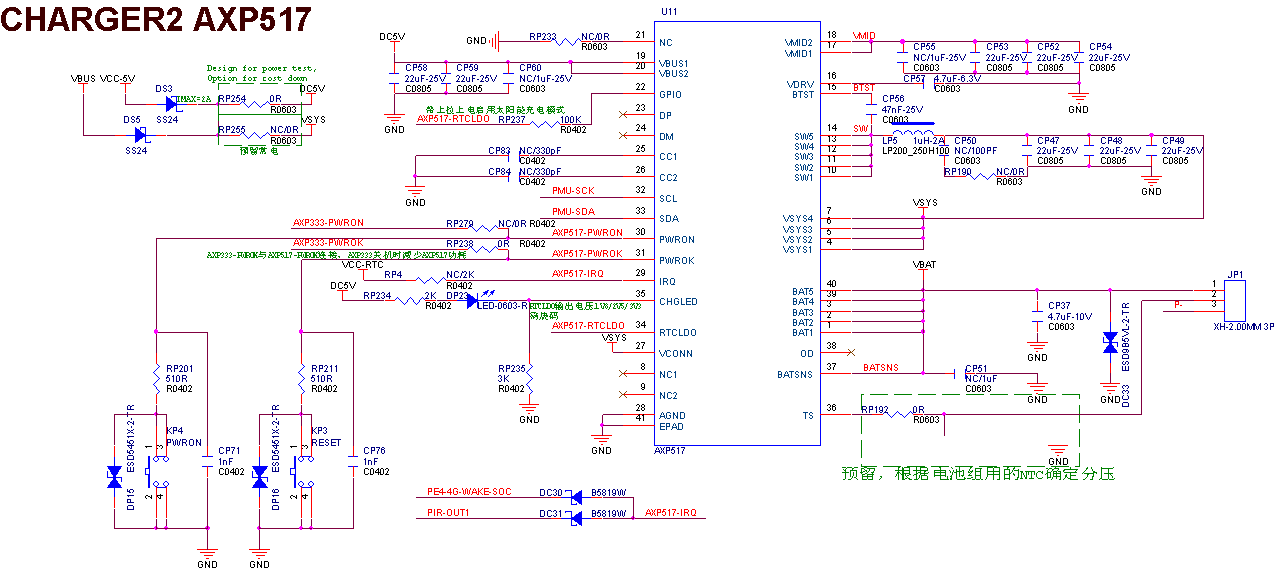

V861-PER1开发板上搭配有PMU AXP517（PMU具体功能及使用请查阅硬件设指南和对应规格书），为4G+IPC产品形态设计，具备电池充放电管理和电量显示功能，如图所示为开发板上AXP517芯片和电池接口位置，对应设计原理图如图所示：
AXP517芯片和电池接口位置图示
分立器件电源方案步进电机驱动芯片原理图设计图示
I2S接口
V861-PER1开发板上设计预留了一路I2S设计，如图所示为开发板上I2S模块接口位置，对应设计原理图如图所示，对应GPIO配置如图表红框所示：

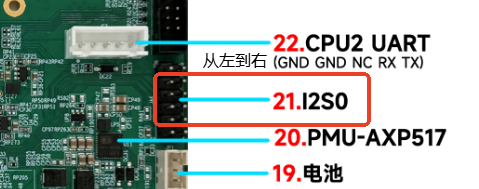

I2S接口位置图示
I2S模块接口原理图设计图示
I2S GPIO配置图表
