BGA PERF1 开发板

简介

V881-PER1开发板是全志科技专门针对V881系列媒体处理芯片开发的演示板，用于给客户展示V881强大的多媒体功能和智能视频处理能力，V881-PER1开发板提供了丰富的接口，客户前期亦可以在V881-PER1开发板上做前期软件开发工作。V881-PER1开发板同时为客户硬件设计提供参考，客户只需要对V881-PER1开发板电路进行增减即可完成硬件设计。

交付清单

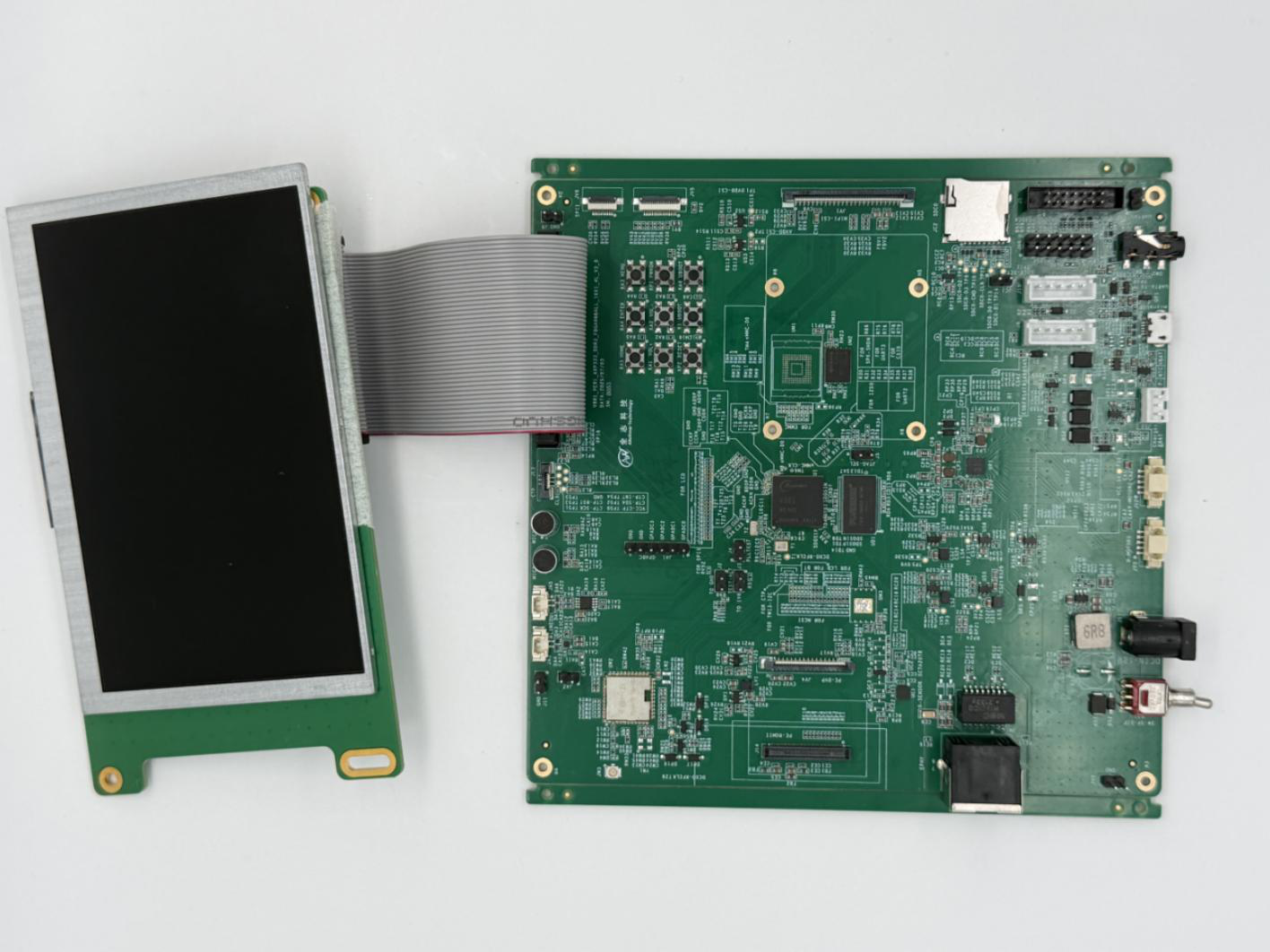

V881 PER1开发板硬件清单包括：

V881单板：V881_PER1_AXP333_DDR3_FBGA96BALL_16X1_4L_V3_0
电源：输入100V~240V AC，输出12V，2A，DC
摄像头子板：SUB_SENSOR_GC2083_V2_0、SUB_SENSOR_OS02G10_V1_0
RGB屏幕显示模组：HY50GLQ24E22-04_(M03395) 显示模组（带转接板）

其他组件

以下组件不包括在V881-PER1开发板硬件交付包中,但是客户在调试过程中可能会用到,例如:

网线
串口线
音视频输出线材
SD卡

V881-PER1开发板硬件介绍

功能框图

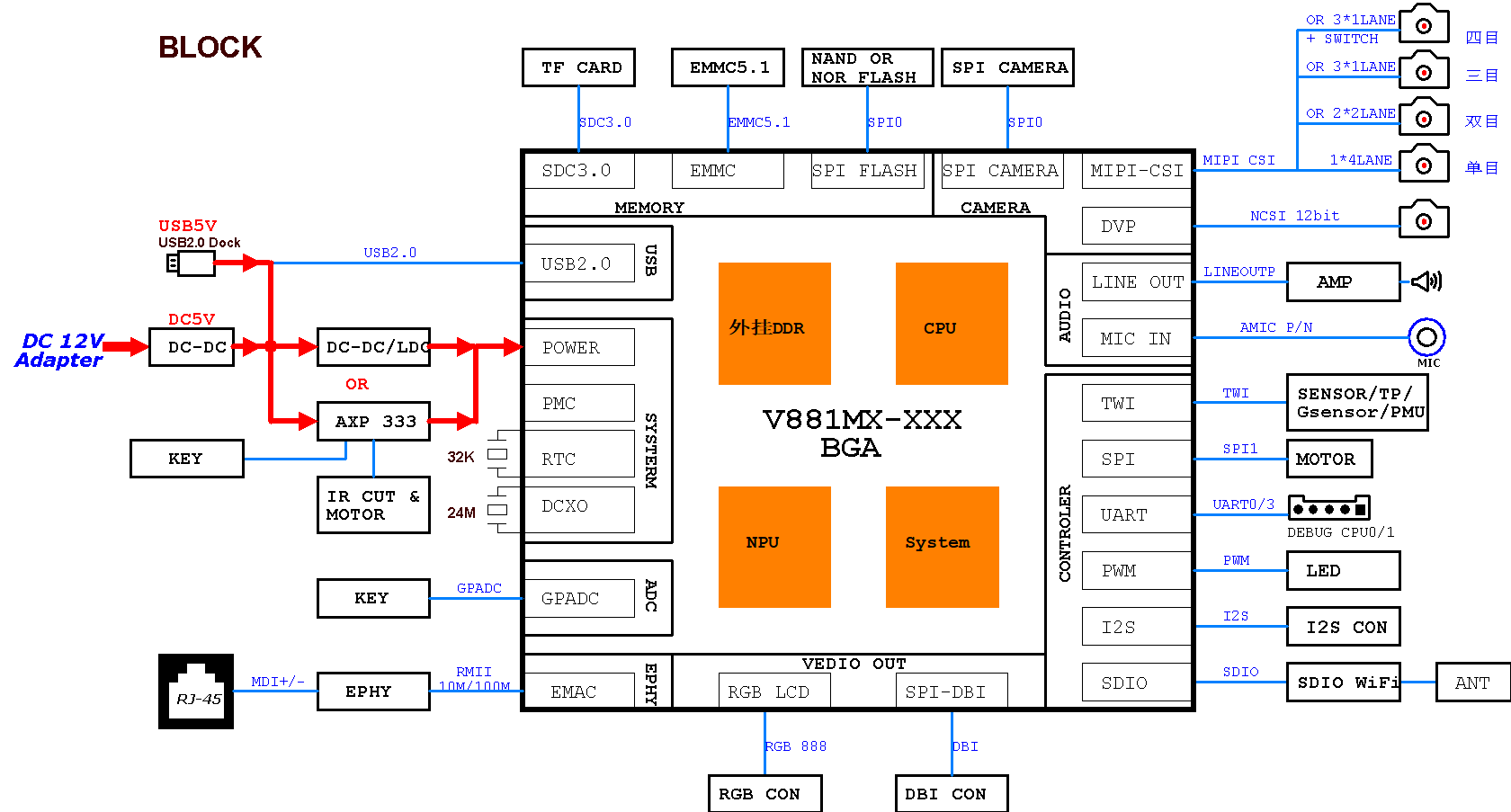

V881-PER1开发板功能框图如下所示：

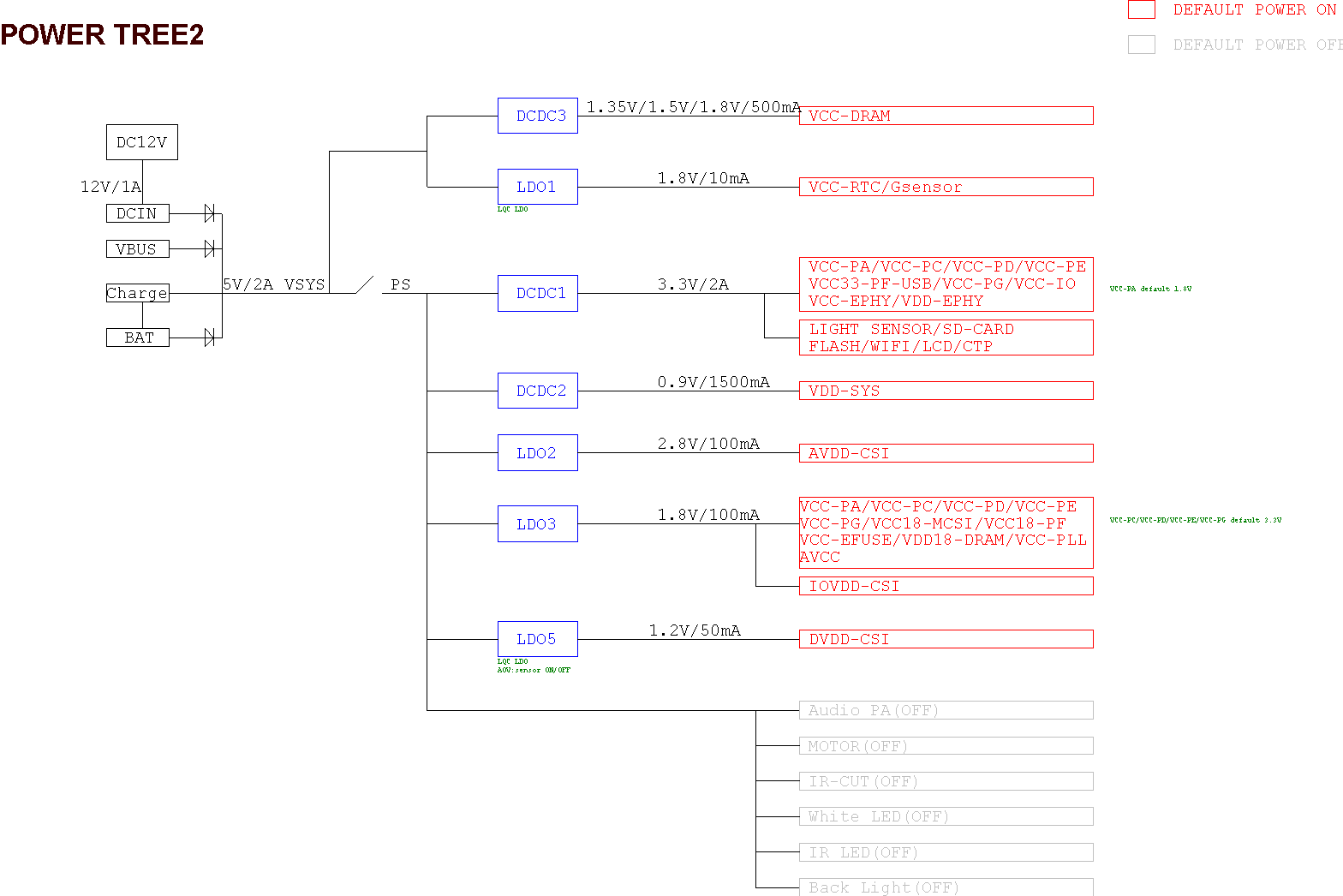

电源拓扑结构

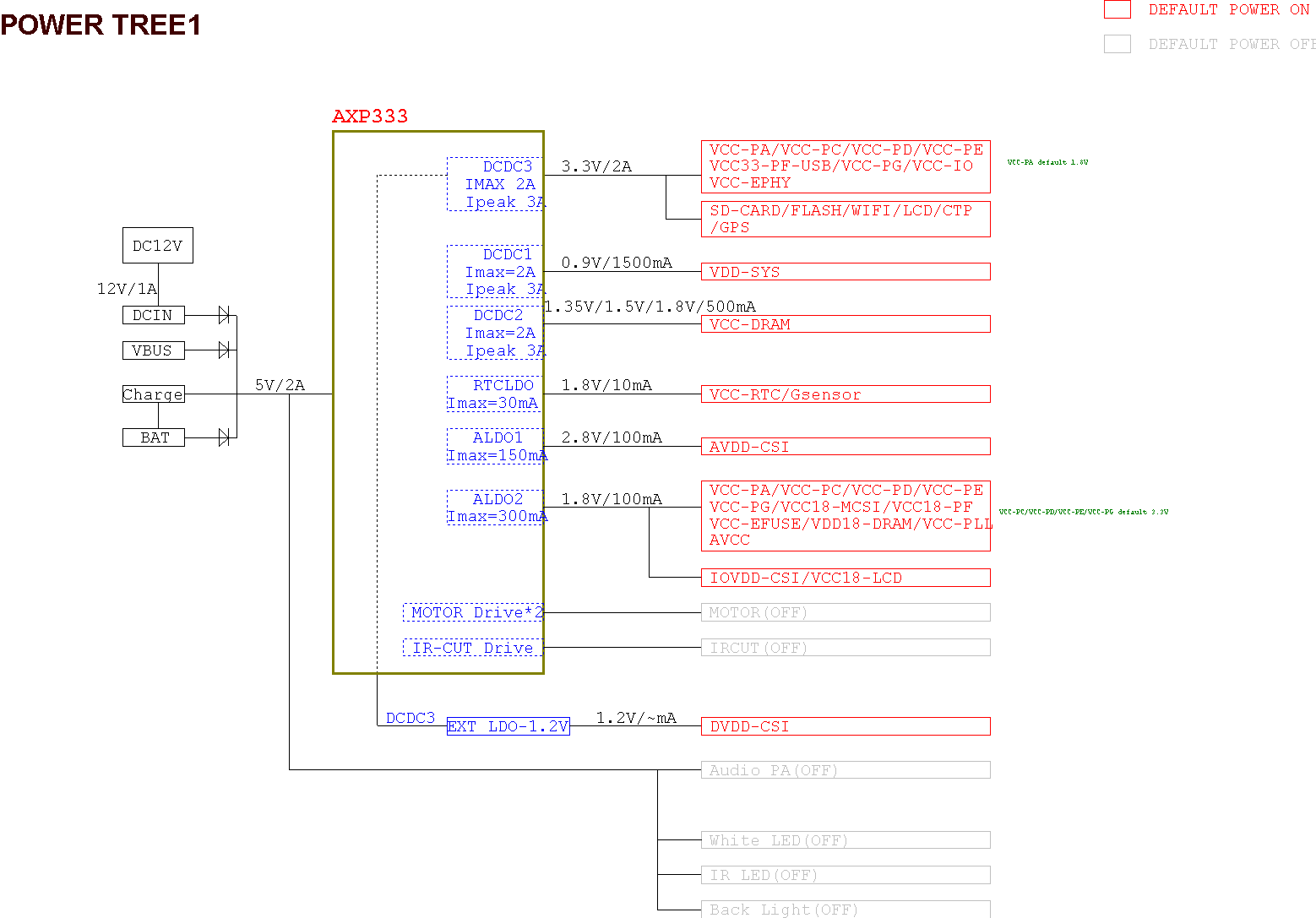

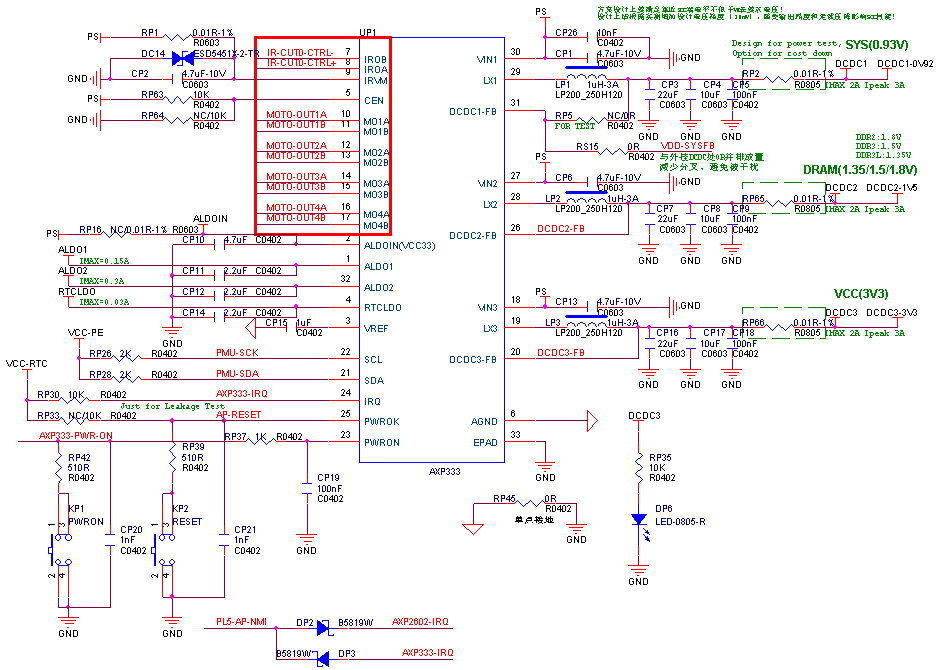

V881-PER1电源方案分为PMU(AXP333)和分立器件方案，对应电源拓扑结构如下所示：

接口结构

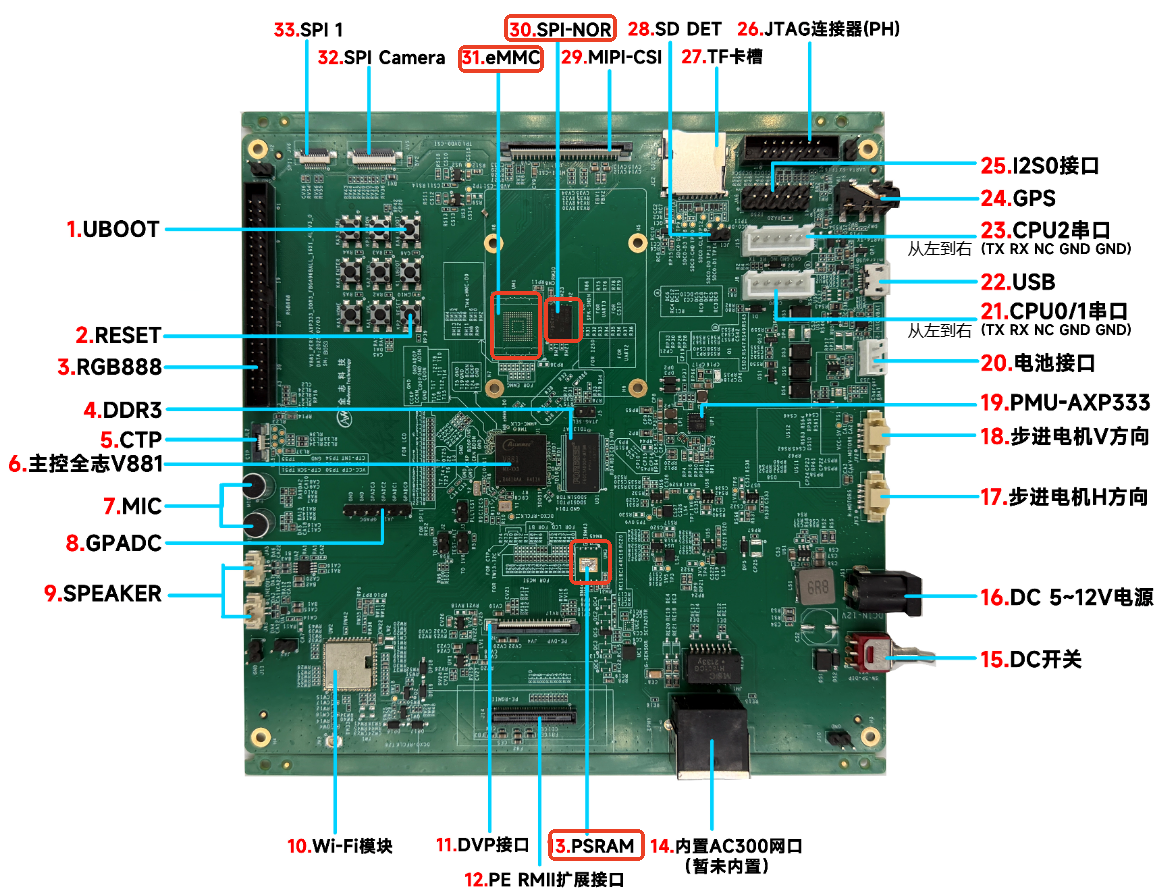

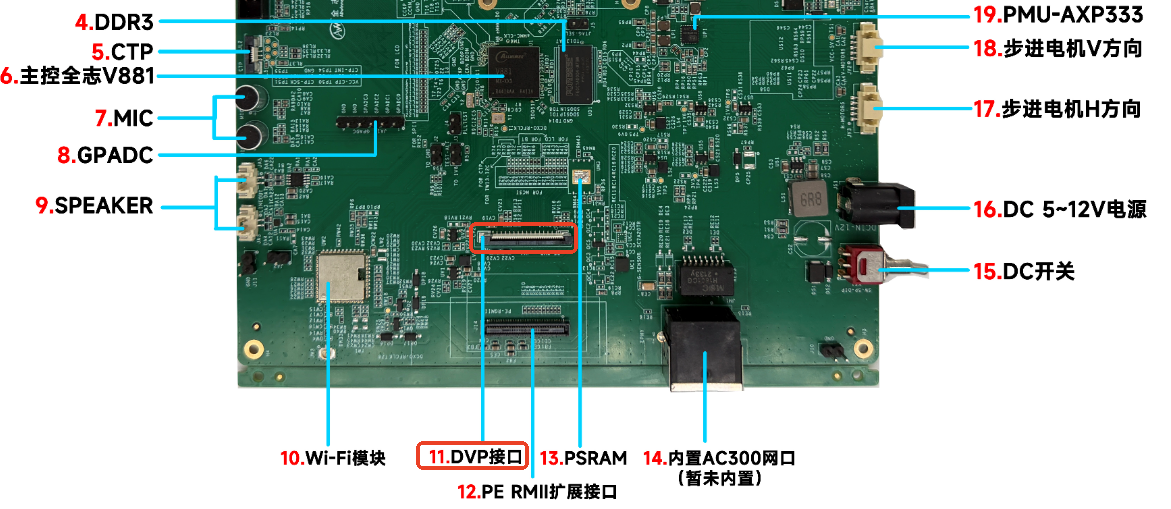

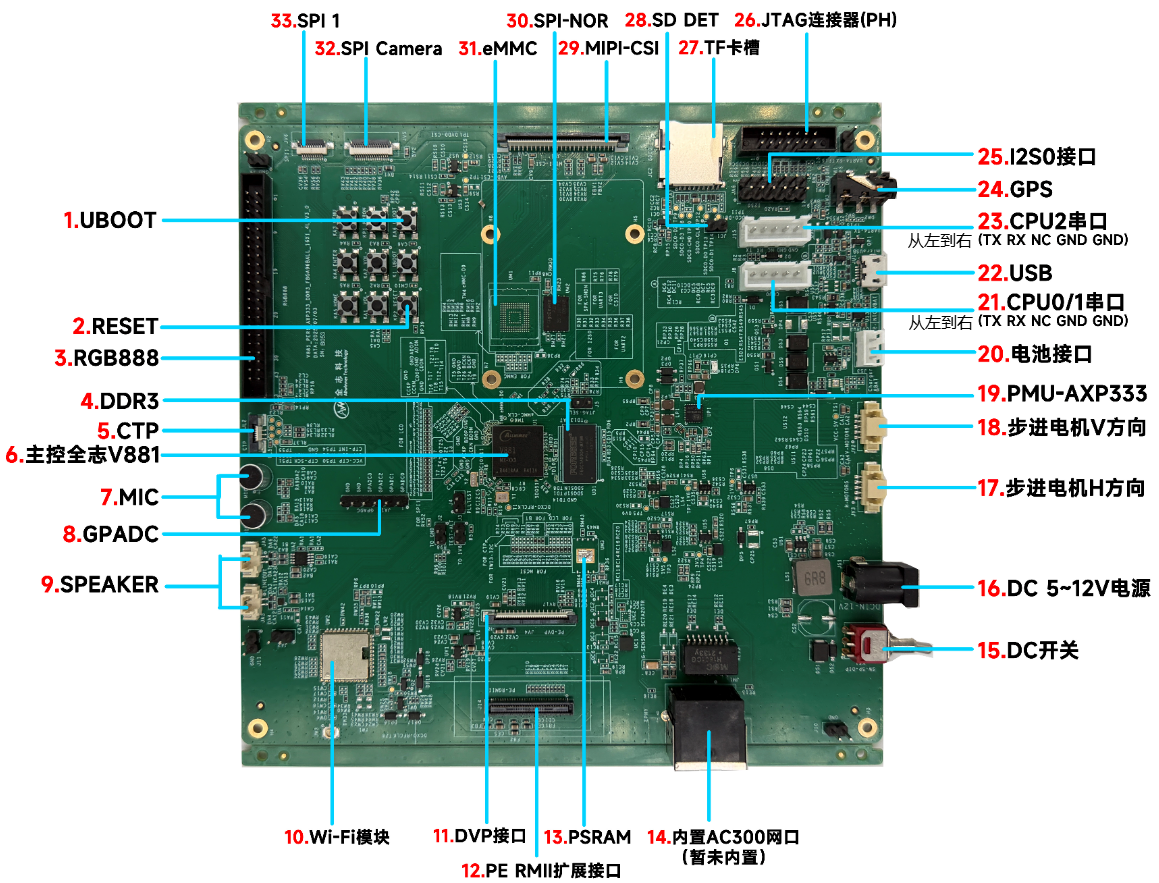

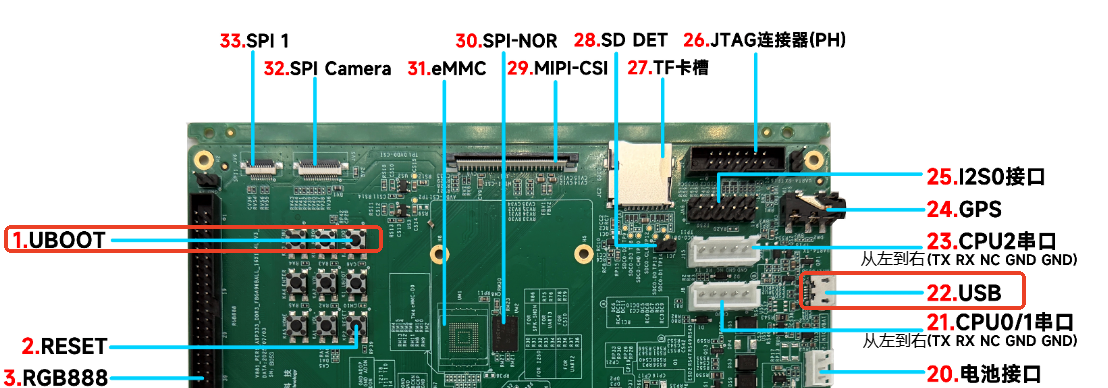

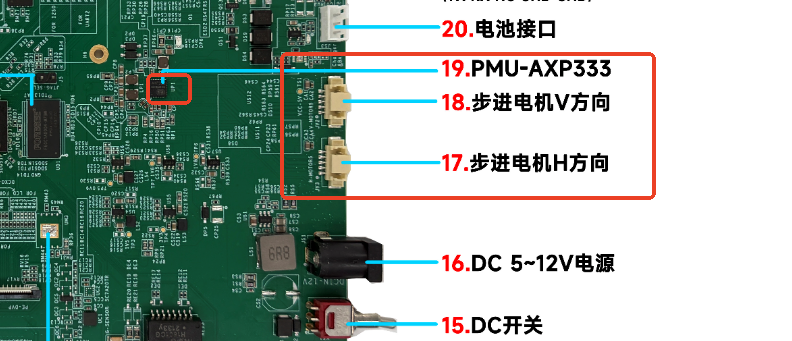

V881-PER1开发板正面接口结构示意图如下所示：

开发板上各接口功能说明如下表所示：

编号	说明
1	UBOOT 按键
2	RESET 按键
3	RGB888 屏幕接口

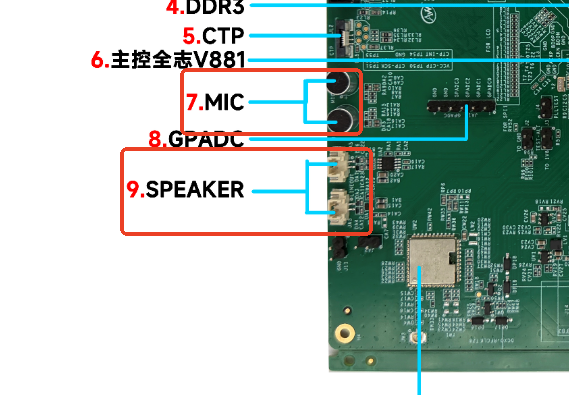

4	DDR3颗粒
5	CTP屏幕触摸接口
6	SOC V881M3-XXX

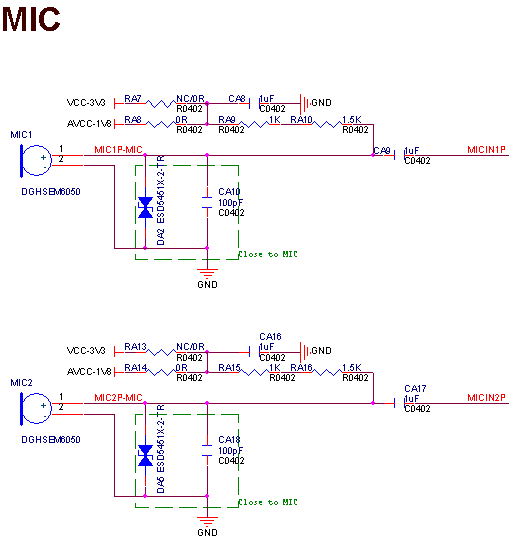

7	MIC
8	GPADC测试预留接口

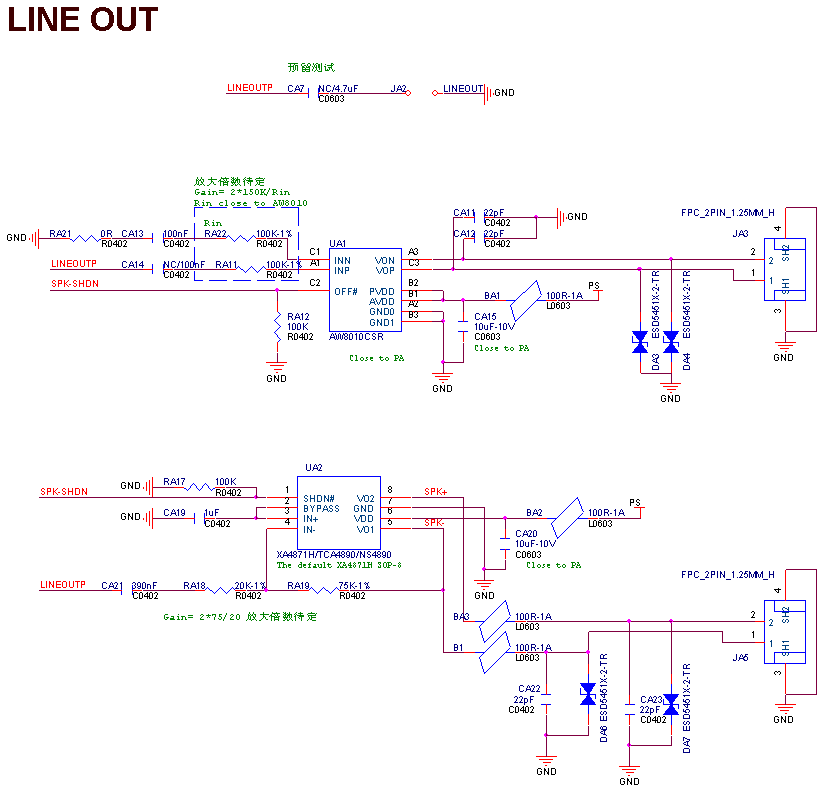

9	SPEAKER
10	外挂SDIO WiFi/BT模组
11	DVP sensor接口

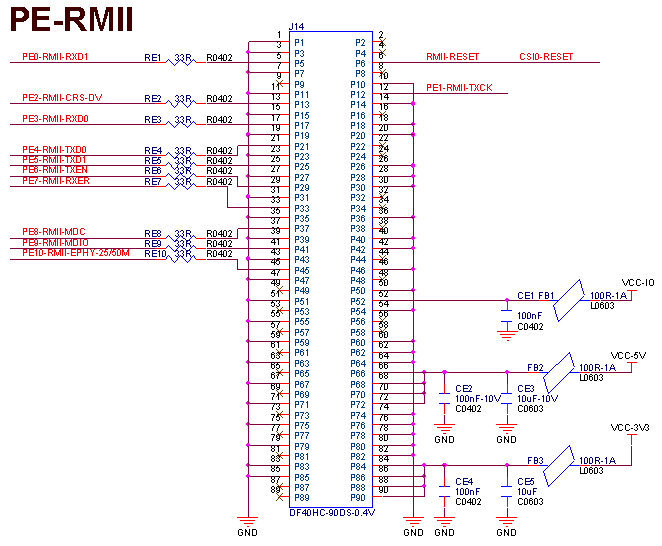

12	RMII 兼容扩展验证接口(内部)
13	PSRAM
14	内置RMII网口接口(暂无设置)
15	DC输入源开关
16	DC5~12V电源输入口
17	步进电机H方向接口
18	步进电机V方向接口
19	VBAT电池插入口
20	PMU-AXP517
21	大核CPU0/1(双C907)串口打印线序从左到右为 TX RX NC GND GND

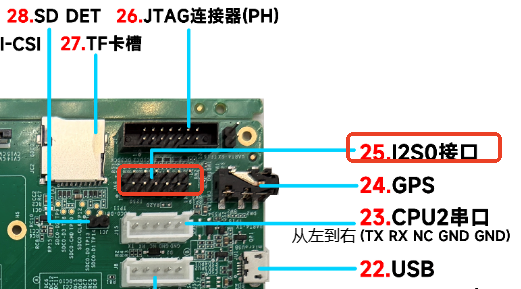

22	MicroUSB 5V输入源
23	小核CPU2(E907)串口打印线序从左到右为 TX RX NC GND GND
24	GPS接口
25	I2S
26	JATG连接器接口
27	TF 卡槽
28	TF卡插入检测预留测试排针
29	MIPI CSI 接口
30	SPI Flash 默认为NOR Flash
31	eMMC
32	SPI Cmera 2
33	SPI Cmera 1

GPIO分配

以下为V881-PER1开发板各GPIO接口功能复用情况。

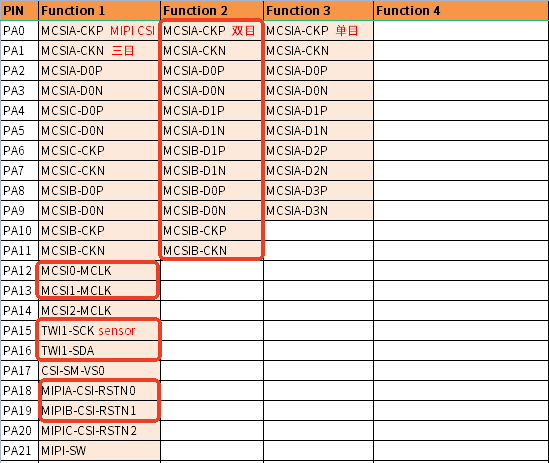

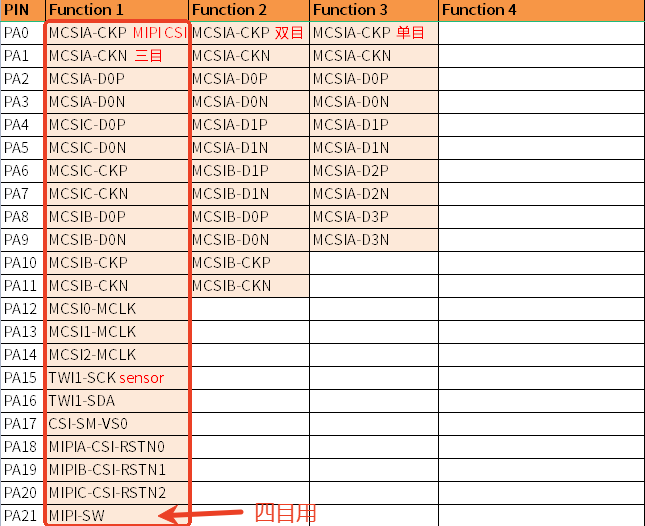

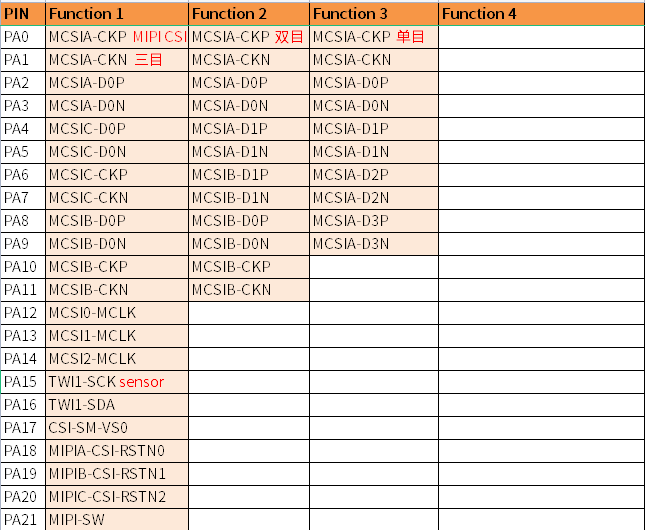

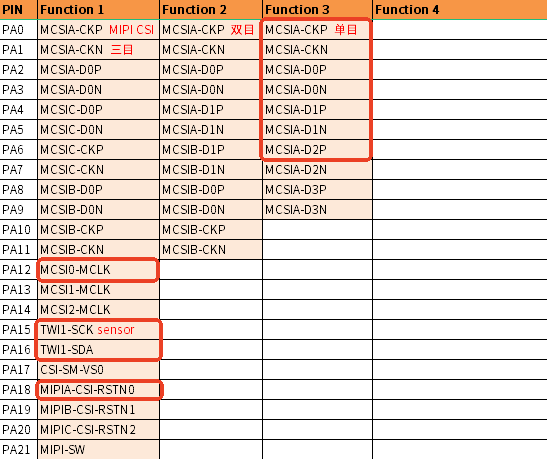

PA为MIPI-CSI，支持3*1lane mipi、2*2lane mipi或者1*4lane mip，GPIO分配情况如下所示：

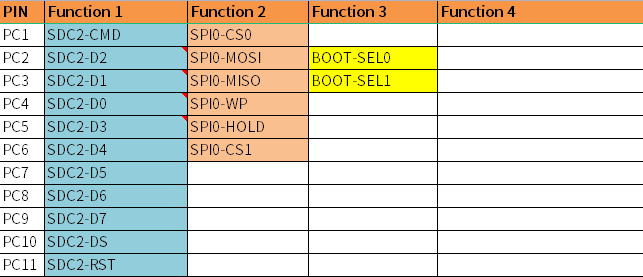

PC口为Flash接口，支持SPI NOR、SPI NAND、eMMC，启动介质顺序通过BOOT-SEL进行选择，GPIO分配如下所示：

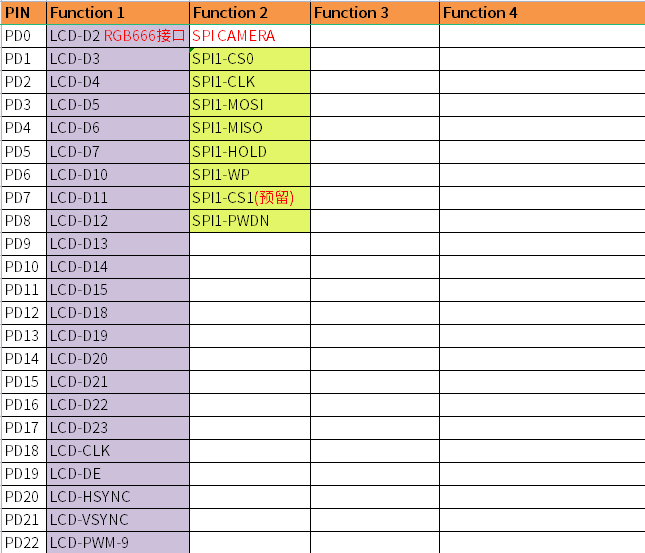

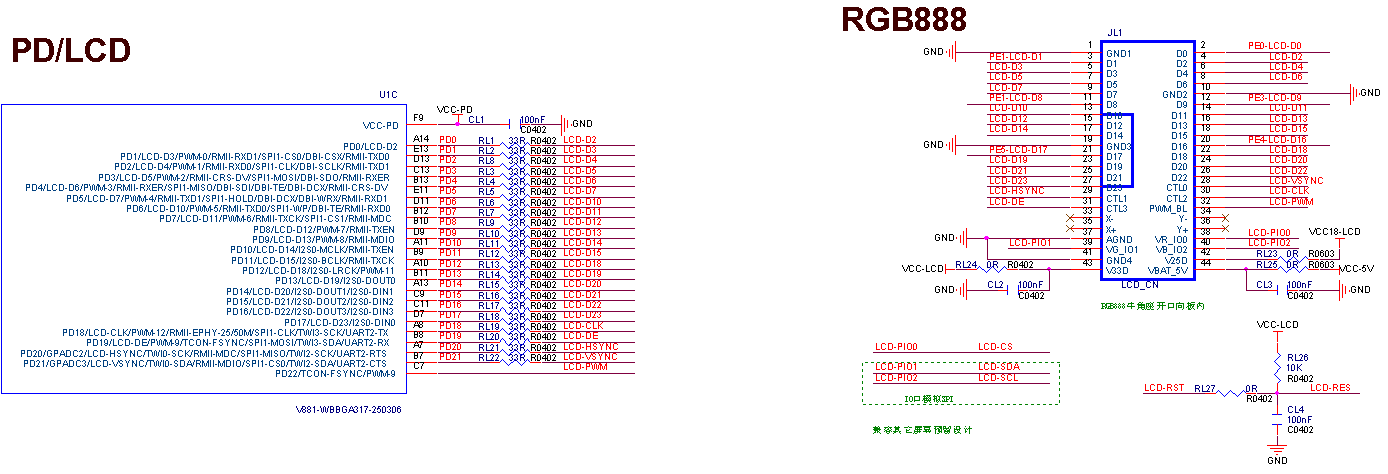

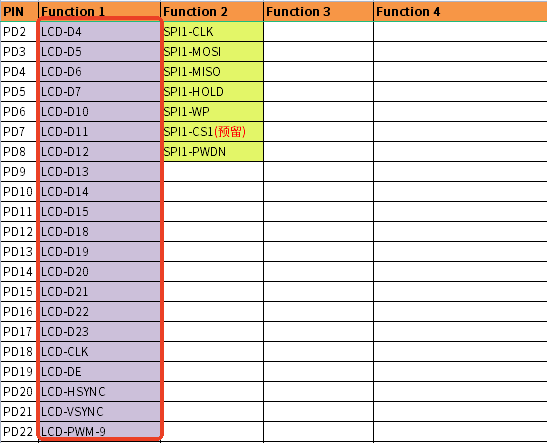

PD口为RGB666/RGB888(部分)和SPI Camera接口，GPIO分配情况如下所示：

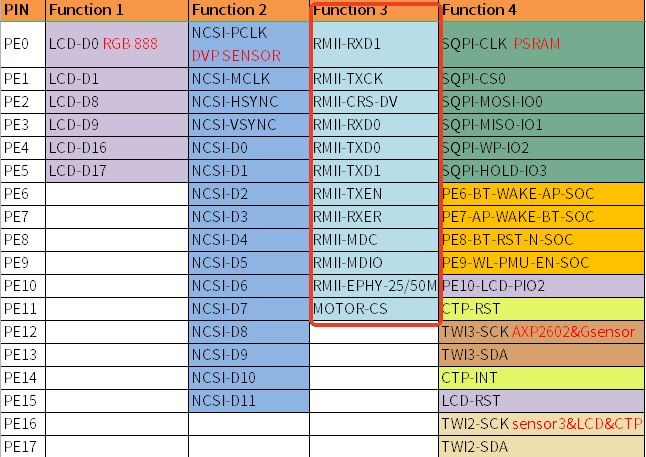

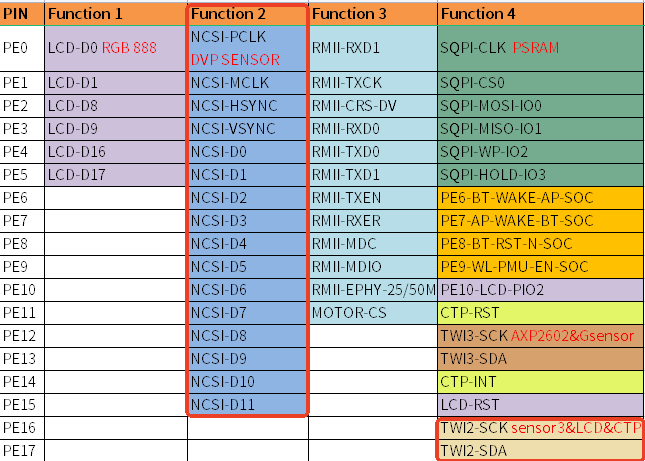

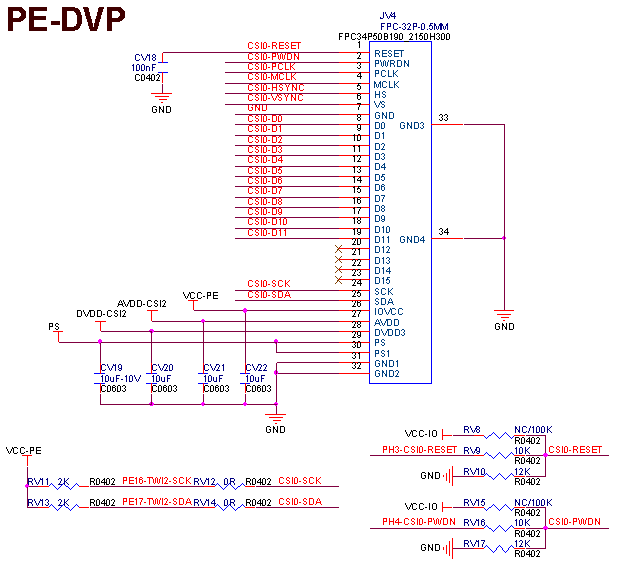

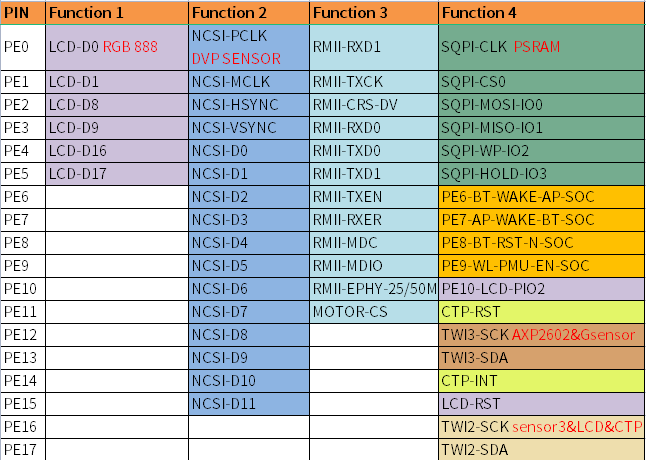

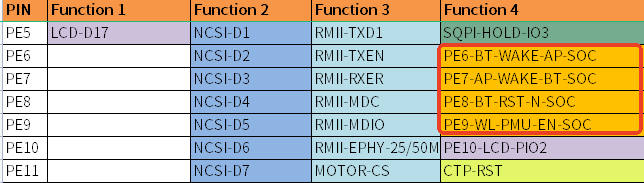

PE口复用功能较多，主要为RGB888接口、NCSI接口(DVP sensor)、网口、PSRAM、BT/WiFi补充接口、TWI通讯等，GPIO分配情况如图表3-4所示：

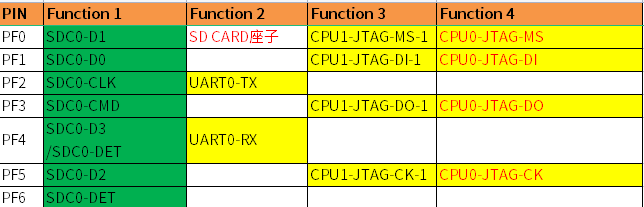

PF口为SD卡接口，支持SDIO3.0、JATG功能，同时也复用了UART0打印功能，GPIO分配情况如下所示：

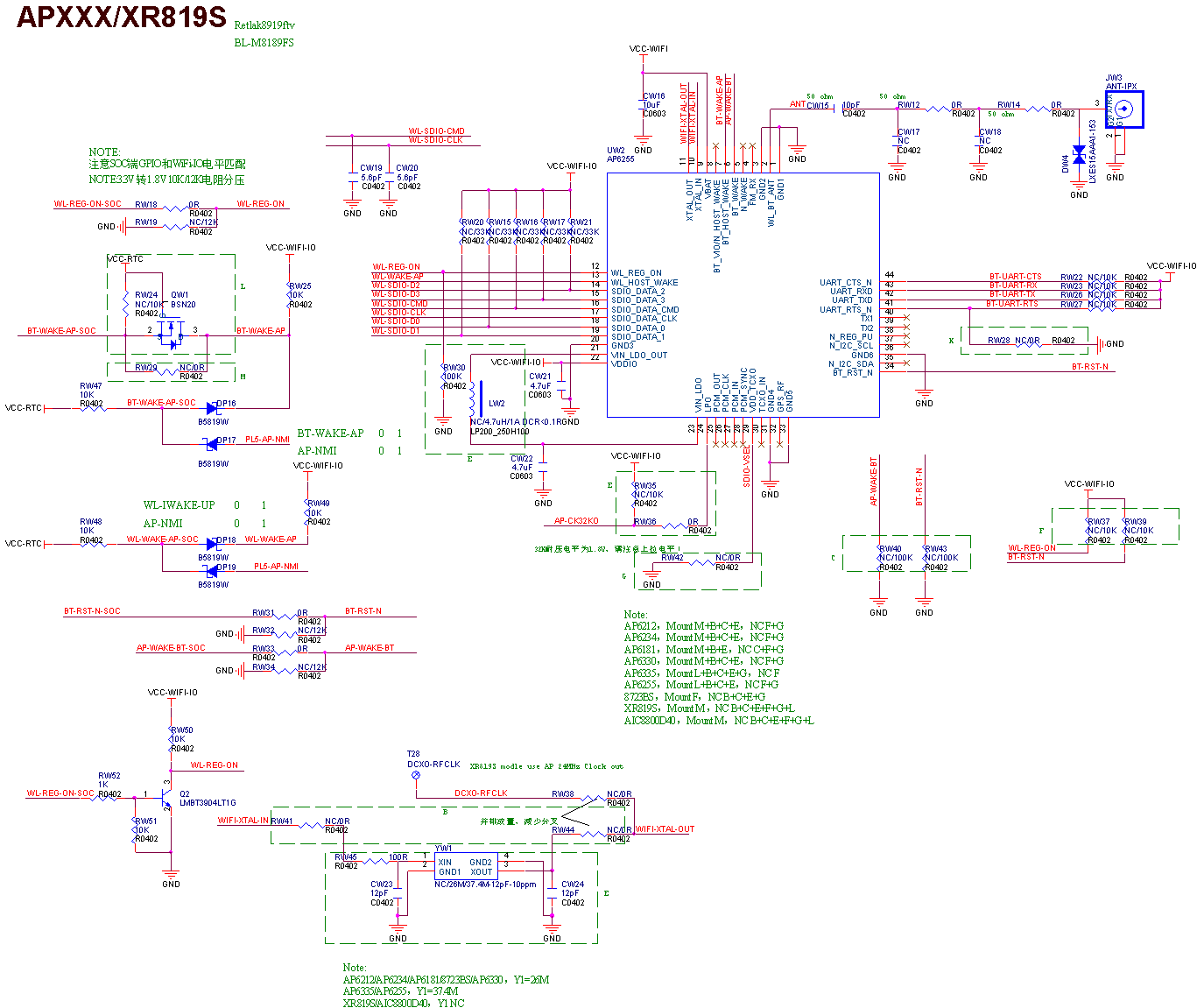

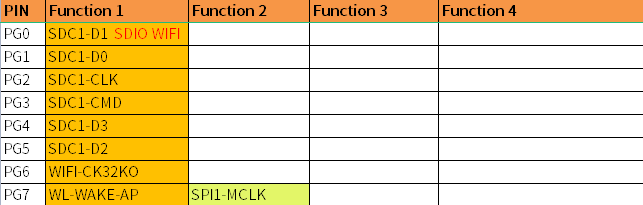

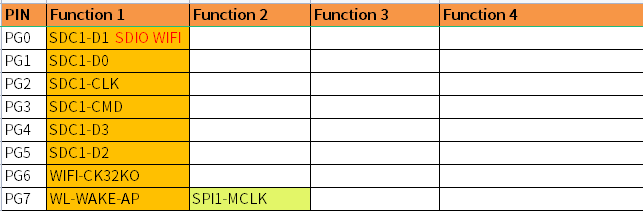

PG口为SDIO WiFi接口，GPIO分配情况如下所示：

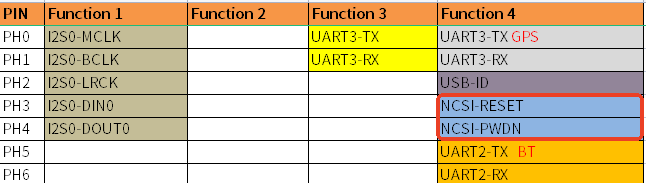

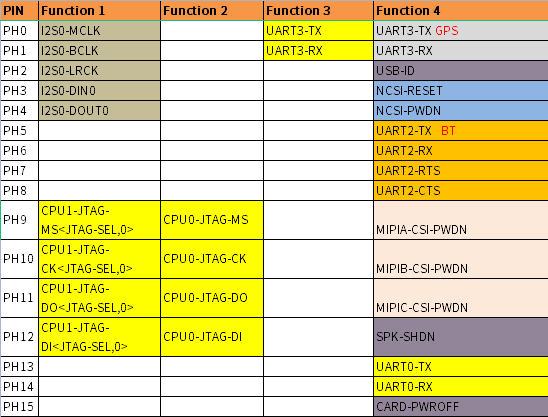

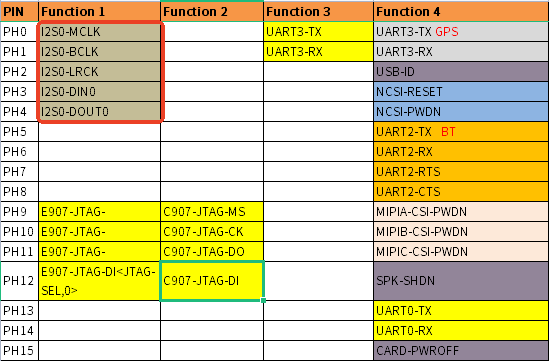

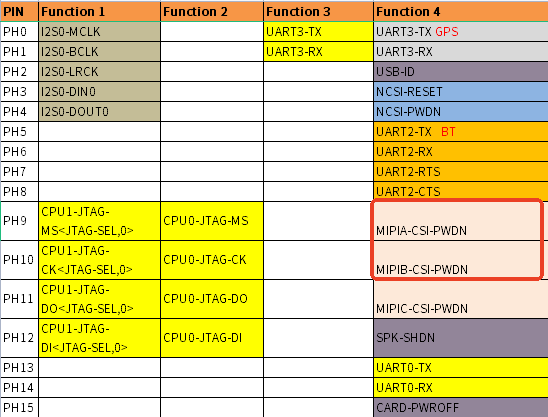

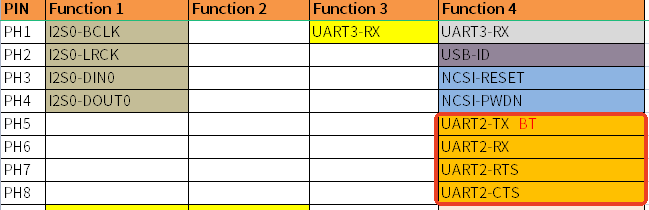

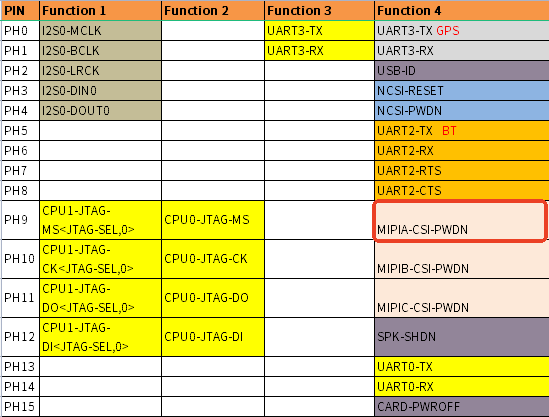

PH口为模块功能补充接口，主要为I2S、BT、JATG、补充多目MIPI、NCSI、喇叭、卡开关控制等接口，GPIO分配情况如下所示：

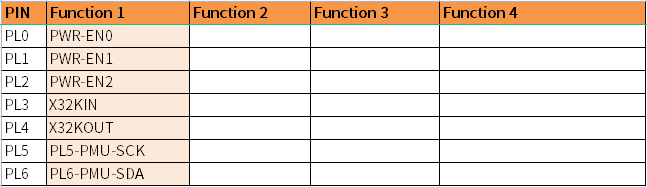

PL口为唤醒源IO，主要为PMC模块、外挂32.768K晶振及PMU通讯TWI功能，GPIO分配情况如下所示：

操作指南

上电

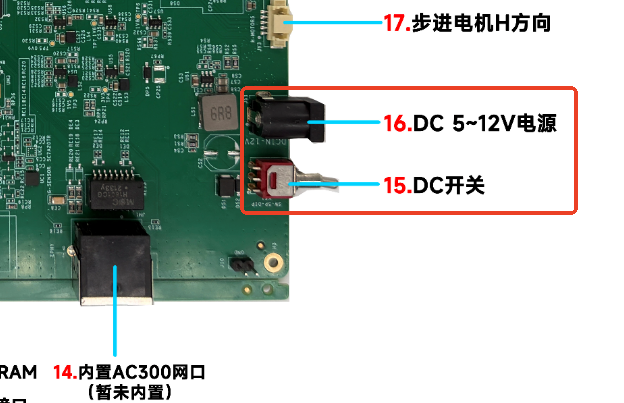

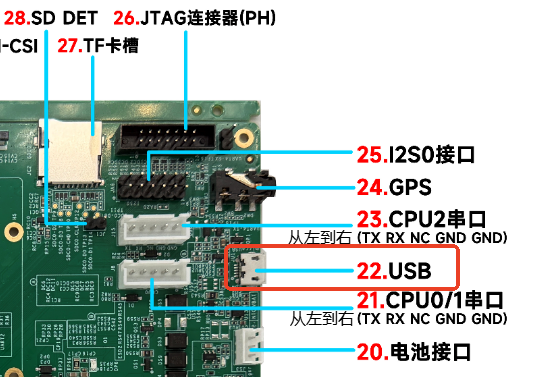

在12V DC接口上接12V直流电源或者在MicroUSB 5V接口上接5V电源可上电开机，接口如下所示：

Debug串口

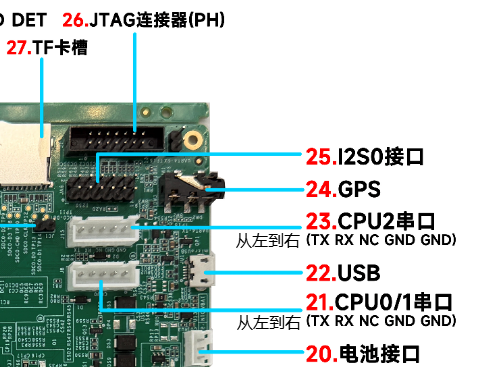

UART0为大核CPU0/1(双C907)的默认debug串口，串口线接该座子即可，接口线序如下所示：

UART3为小核CPU2(E907)的debug串口，接口线序如下所示：

启动介质选择

全志开发板兼容SPI NOR，SPI NAND和eMMC等Flash介质，但不可同时使用，只可同时贴片使用一种Flash介质。

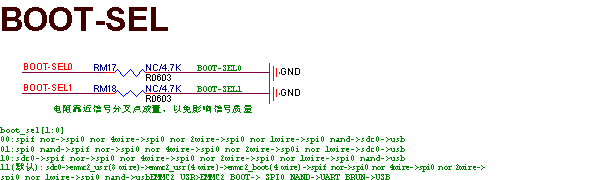

开发板启动除了以上Flash介质外也支持通过SDC0接口启动即TF卡启动，启动介质顺序通过硬件BOOT-SEL接口可选择，如下所示：

烧录

全志开发板可支持两种软件烧录方式，分别是USB烧录和卡量产烧录。

USB烧录

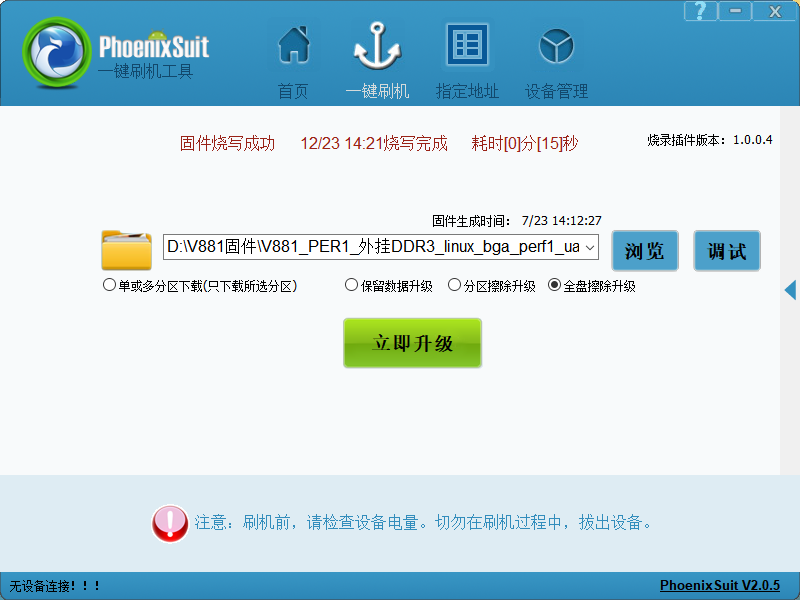

USB烧录采用全志发布的PhoenixSuit工具作为USB烧写工具，如下所示：

打开软件后选择一键刷机，点击浏览选择对应要烧写的.img固件。

接着先断开开发板电源，按下UBOOT按键不要放开，然后使用Micro USB口的USB线接到USB口上，并接到电脑USB口上，直到电脑工具界面出现进度条后可放开UBOOT按键，等待进度条结束即可烧写成功，烧写过程中可接着串口查看烧写过程打印。

卡量产烧录

卡烧录需要使用全志发布的卡量产工具PhoneixCard，如下所示

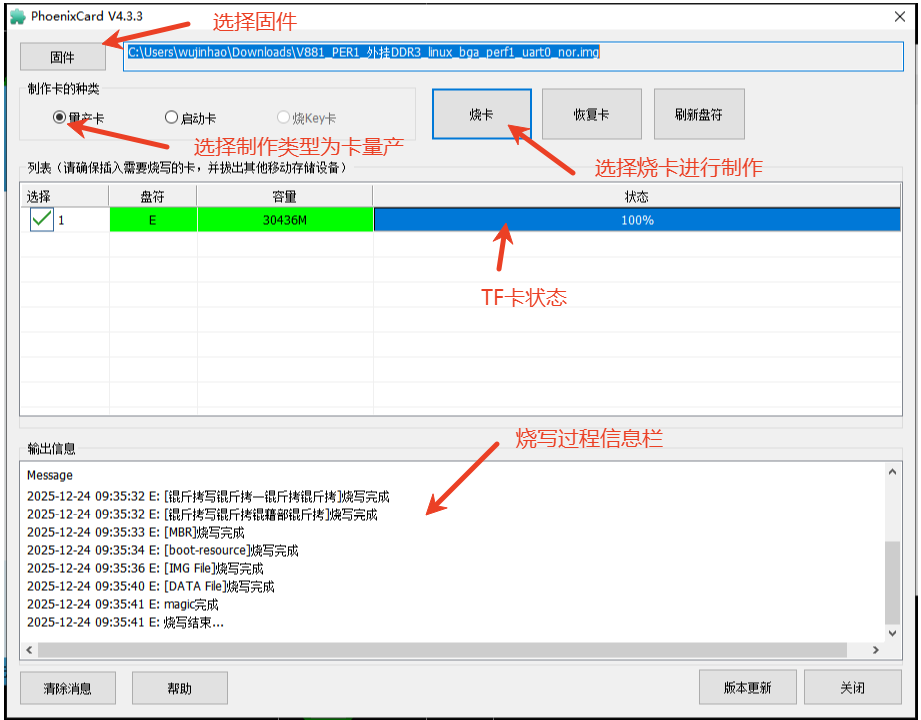

1、打开PhoneixCard工具，点击固件，选择需要烧写的固件，把TF卡通过读卡器接到电脑上，此时工具输出信息栏会显示找到盘符，对应列表内页会显示TF卡的状态；

2、点击选择制作卡的种类为量产卡，之后点击烧卡；

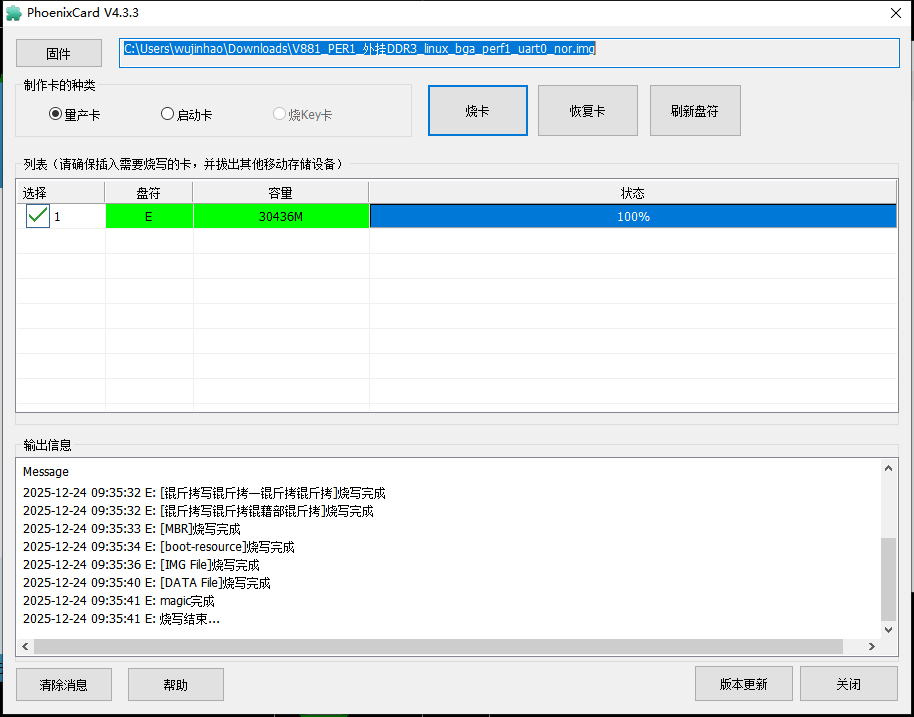

3、工具会对卡进行格式化，并在输出信息栏上显示烧写过程，知道显示烧写结束为止，对应的列表栏也会显示烧写进度，如下所示：

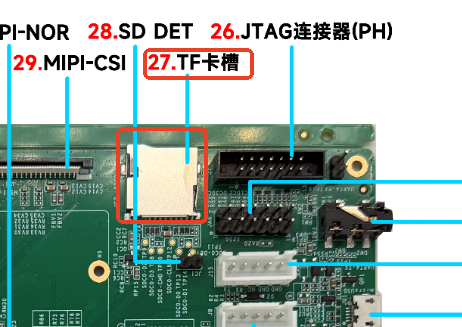

5、制作完成后，取下TF卡，并插到开发板TF接口上，如下所示：

TF卡接口和对应原理图如下

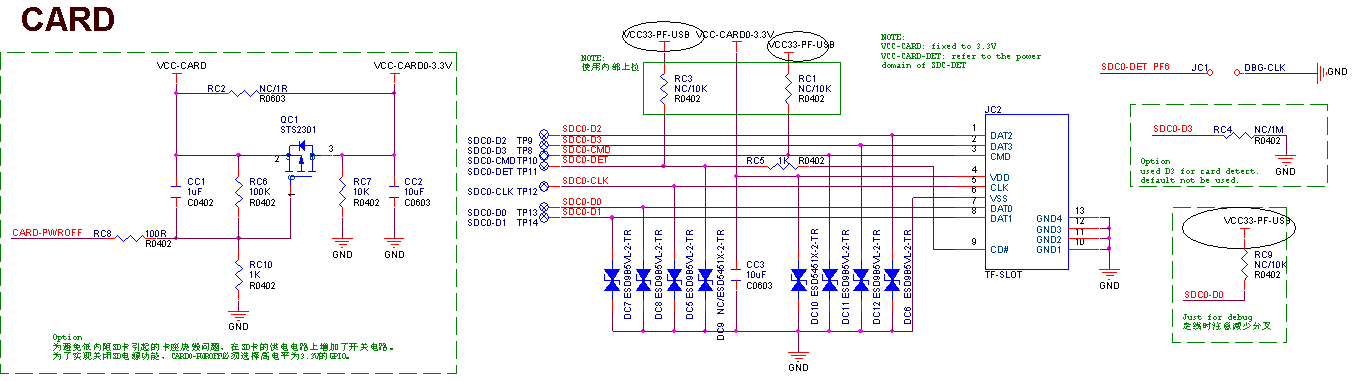

TF卡接口原理图如下

TF卡接口GPIO配置如下

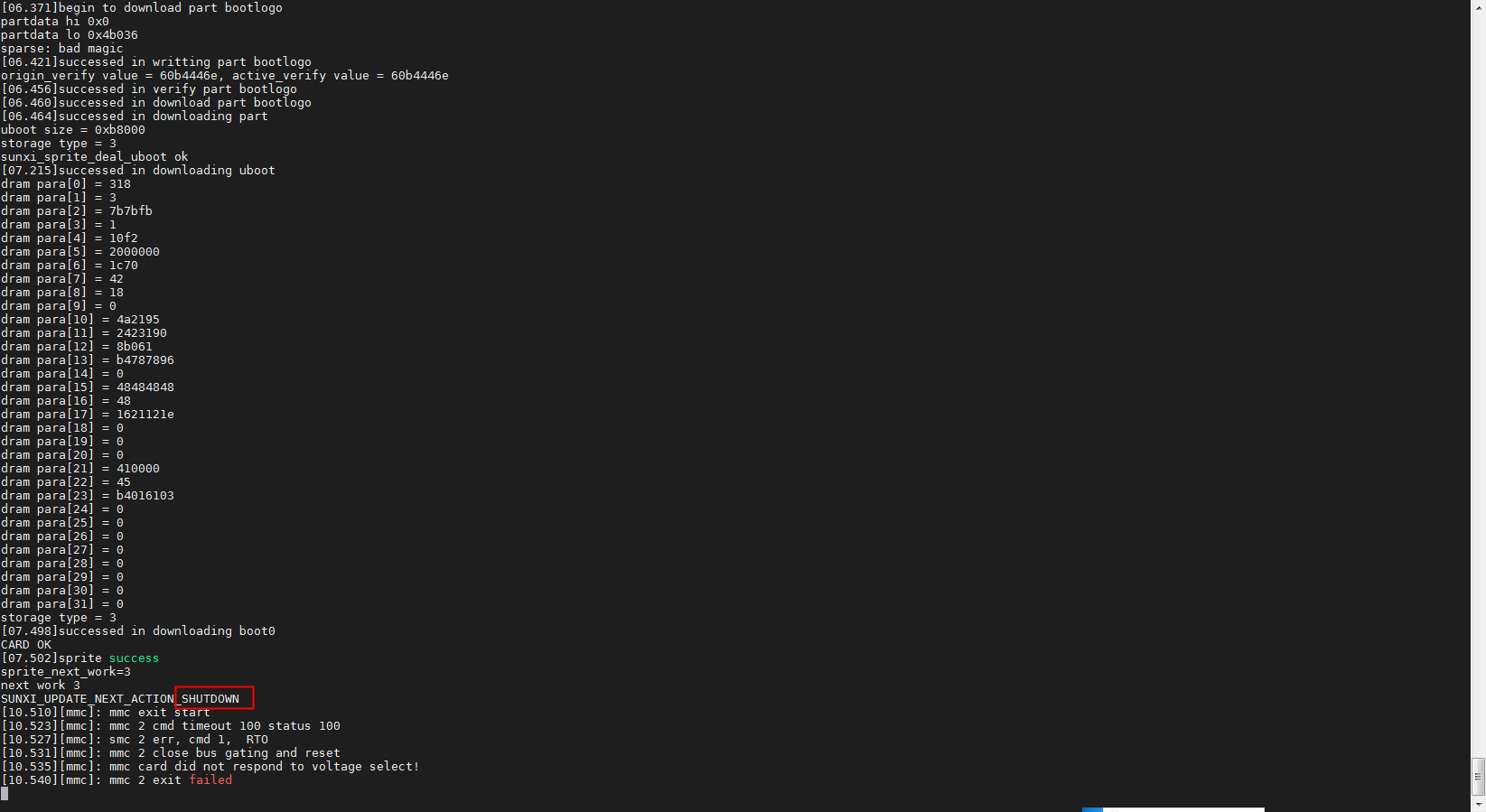

6、然后对开发板进行上电，通过开发板的串口，可以看到烧写过程，烧写结束后，串口会有打印SHUTDOWN等关机字样，表示已经烧写完成并关机，如下所示：

7、此时软件固件已经烧写到开发板的Flash中了，断开电源，并拔除TF卡，然后重新上电即可正常开机。

Flash使用说明

全志开发板Flash可以支持三种Flash类型，分别是SPI Flash、PSRAM、eMMC 三种封装形式的Flash，对应开发板位置如下所示：

SPI Flash如下

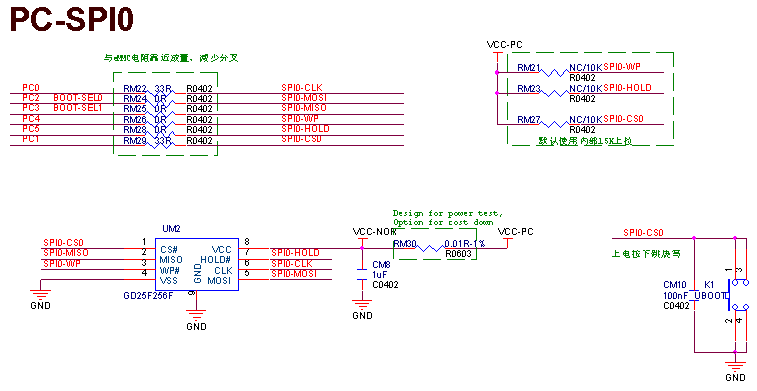

SPI Flash原理如下

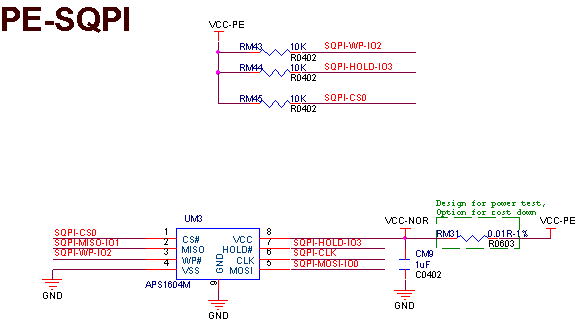

PSRAM原理图如下

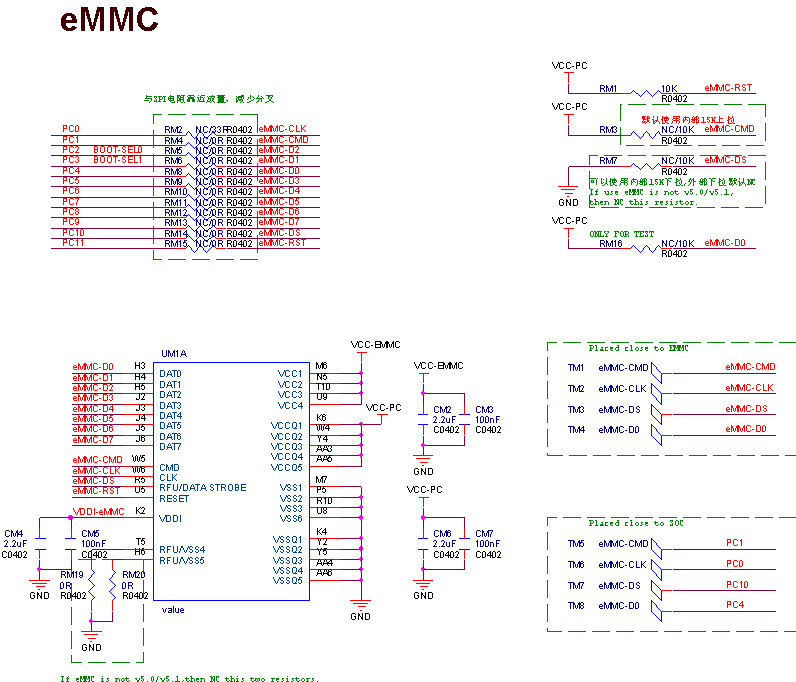

eMMC接口原理图如下

MIPI-CSI接口使用

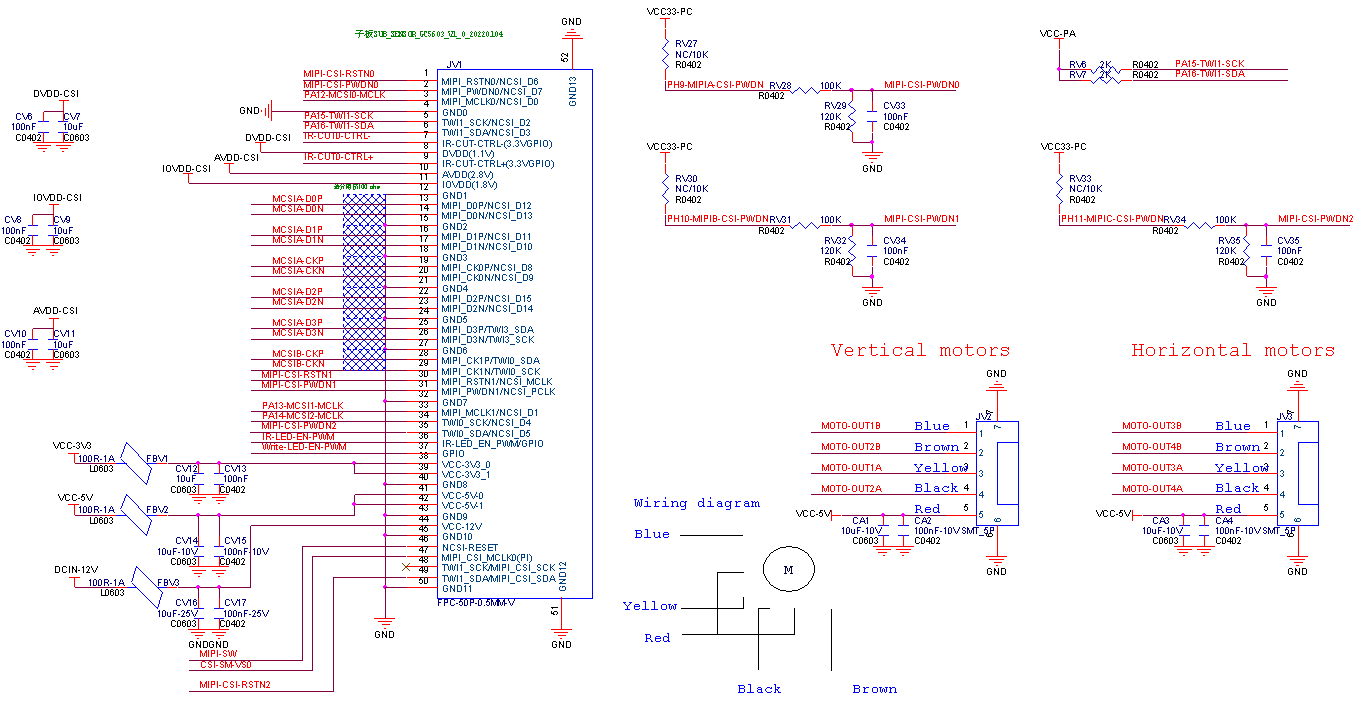

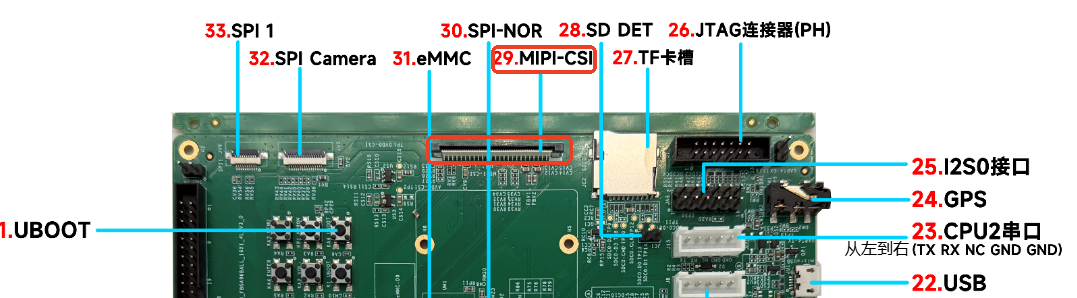

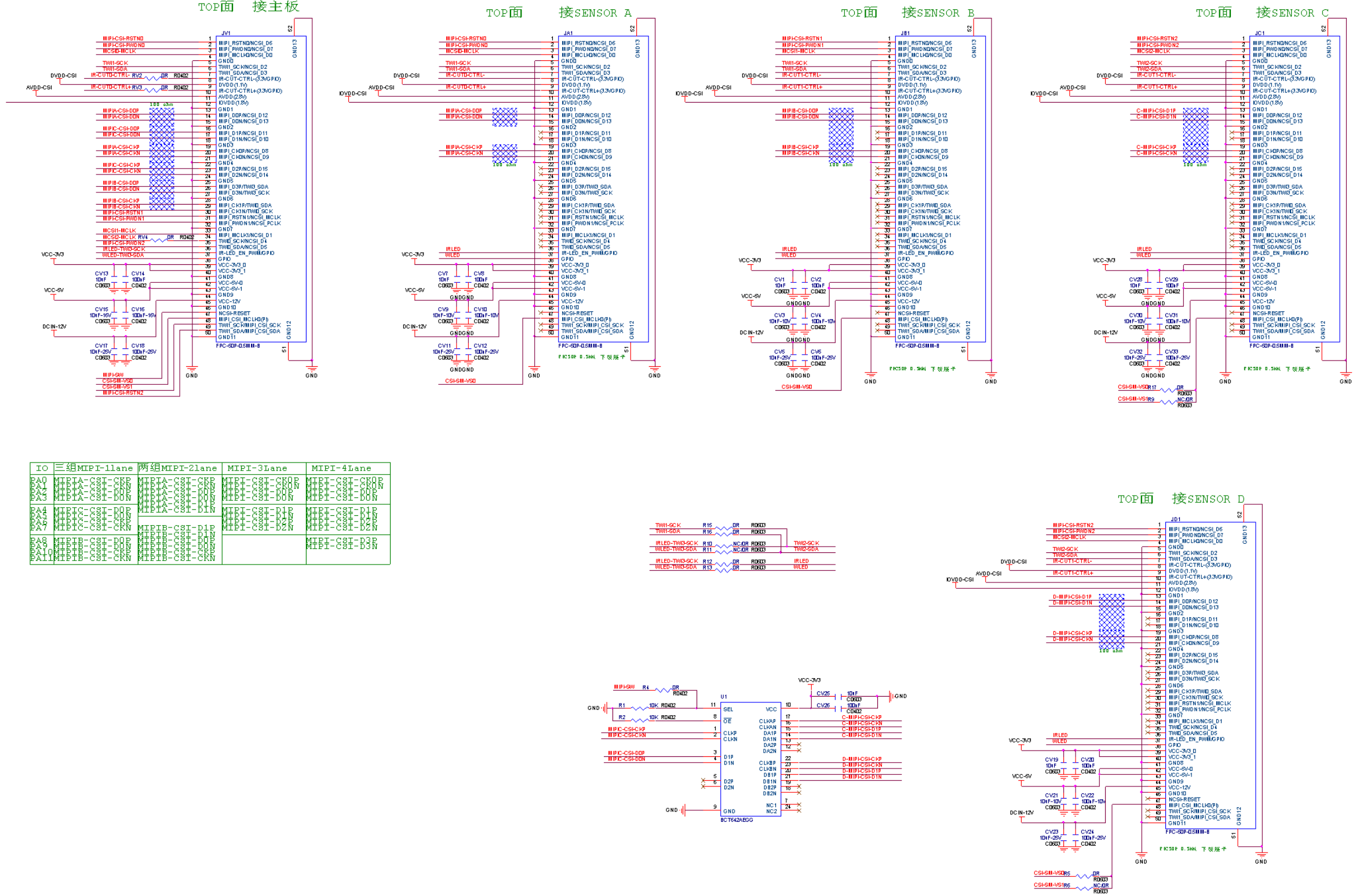

全志开发板MIPI-CSI接口预留有FPC排座用以支持单个摄像头模组1*4lane，双摄：2*2lane 摄像头，三摄/四摄：3*1lane/加 mipi switch芯片成四摄(具体功能及使用请查阅硬件设指南)，对应开发板位置如图所示：

全志配套摄像头子板使用

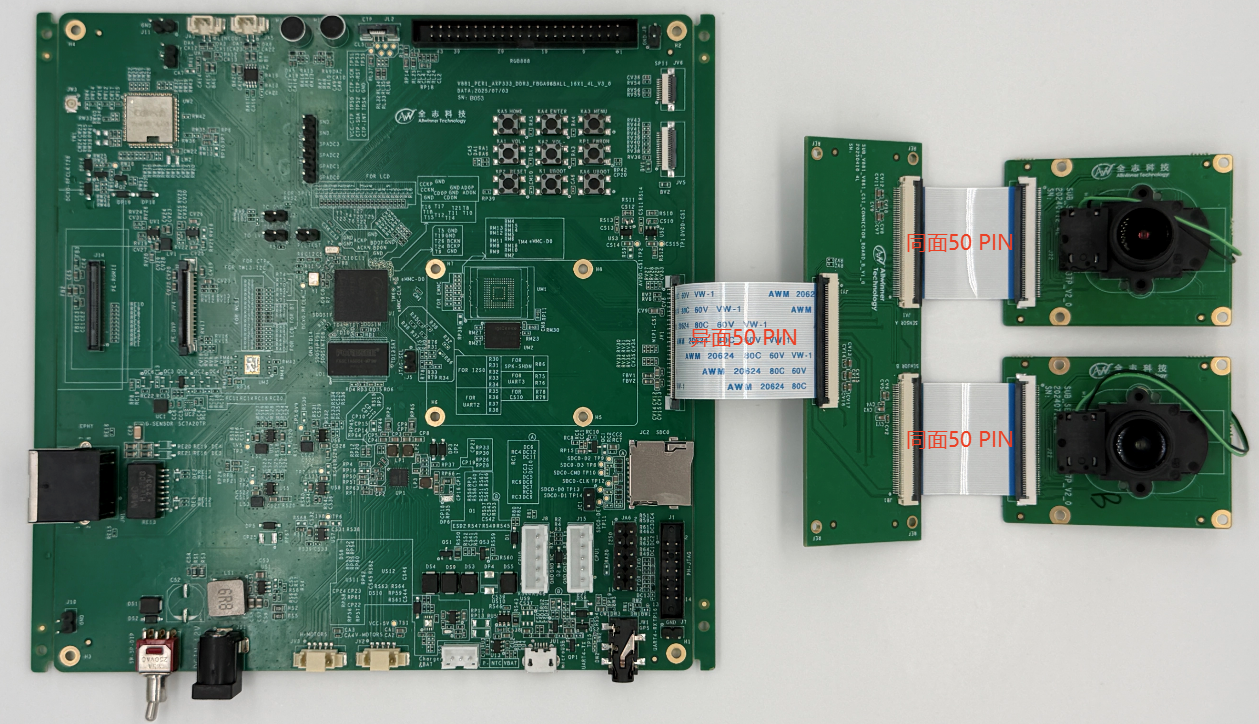

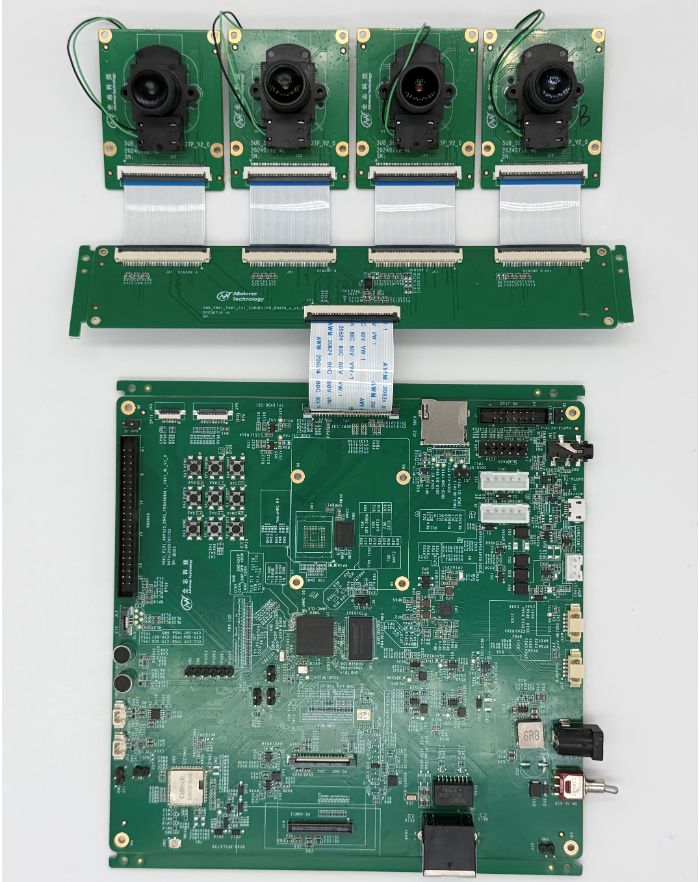

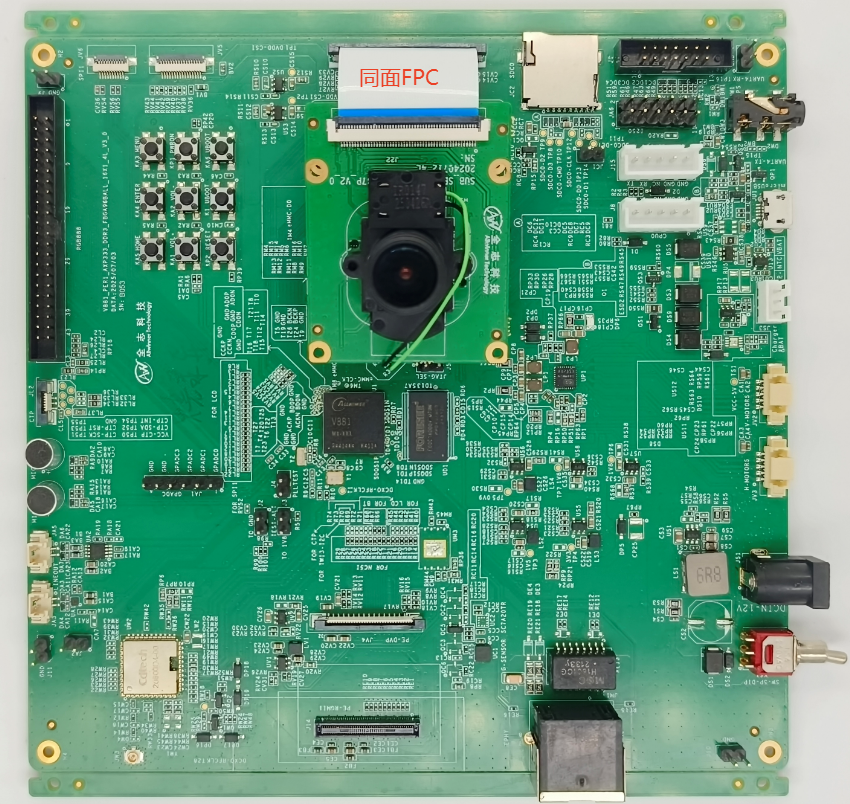

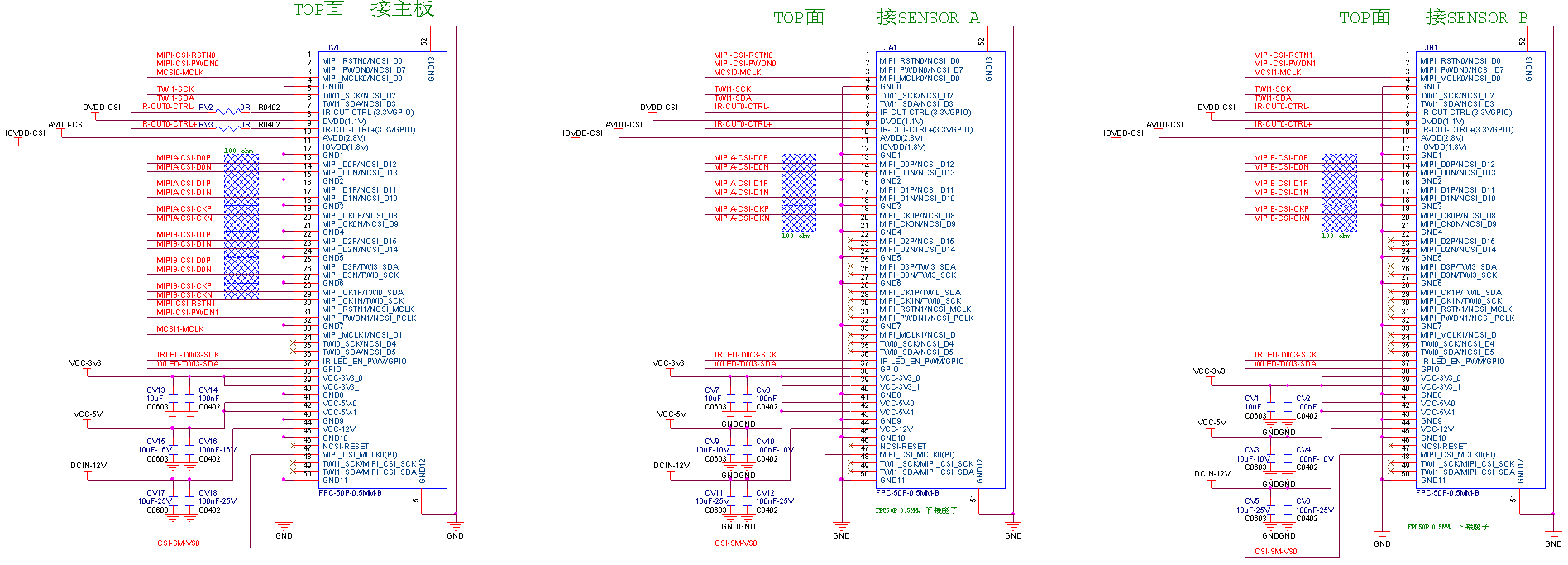

全志开发板配套的GC2083(默认使用)摄像头子板与开发板通过50pin的FFC同面排线连接到JV1插座上，连接图下所示：

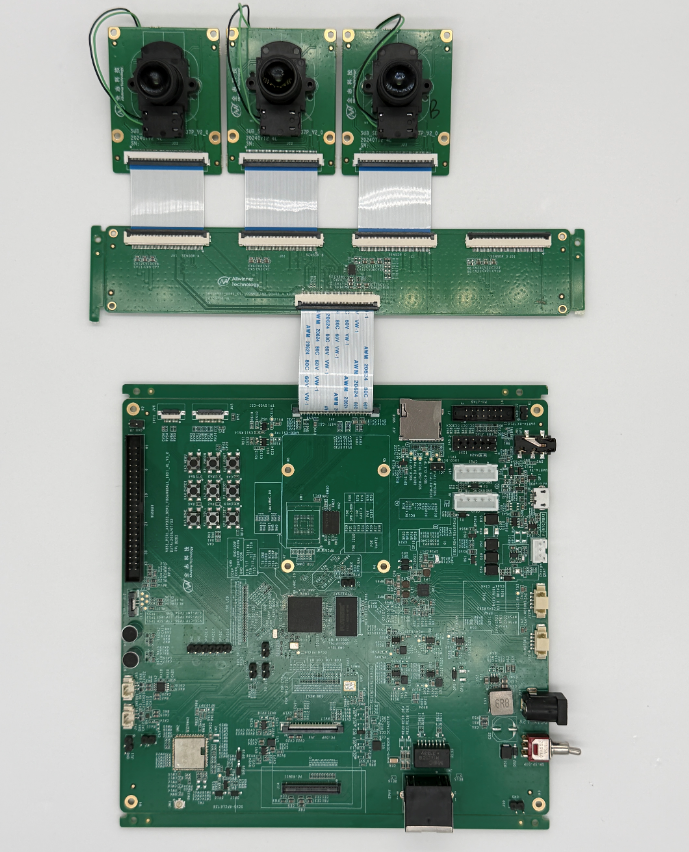

请注意：连接单个摄像头子板时候，只需要直接连接同面排线，如需多目场景则需要使用转接板，另外需注意。除了主板连接转接板的FPC排线是异面的排线，其它摄像头连接方式均用同面排线连接，切记不可接反，会导致短路。
